老式黄铜螺纹截止式自来水阀结构设计

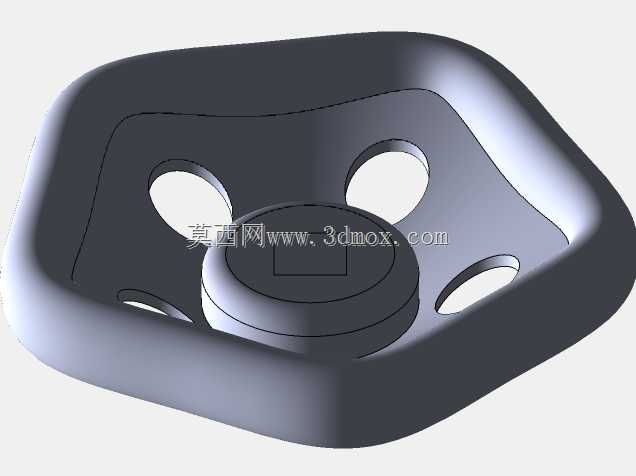

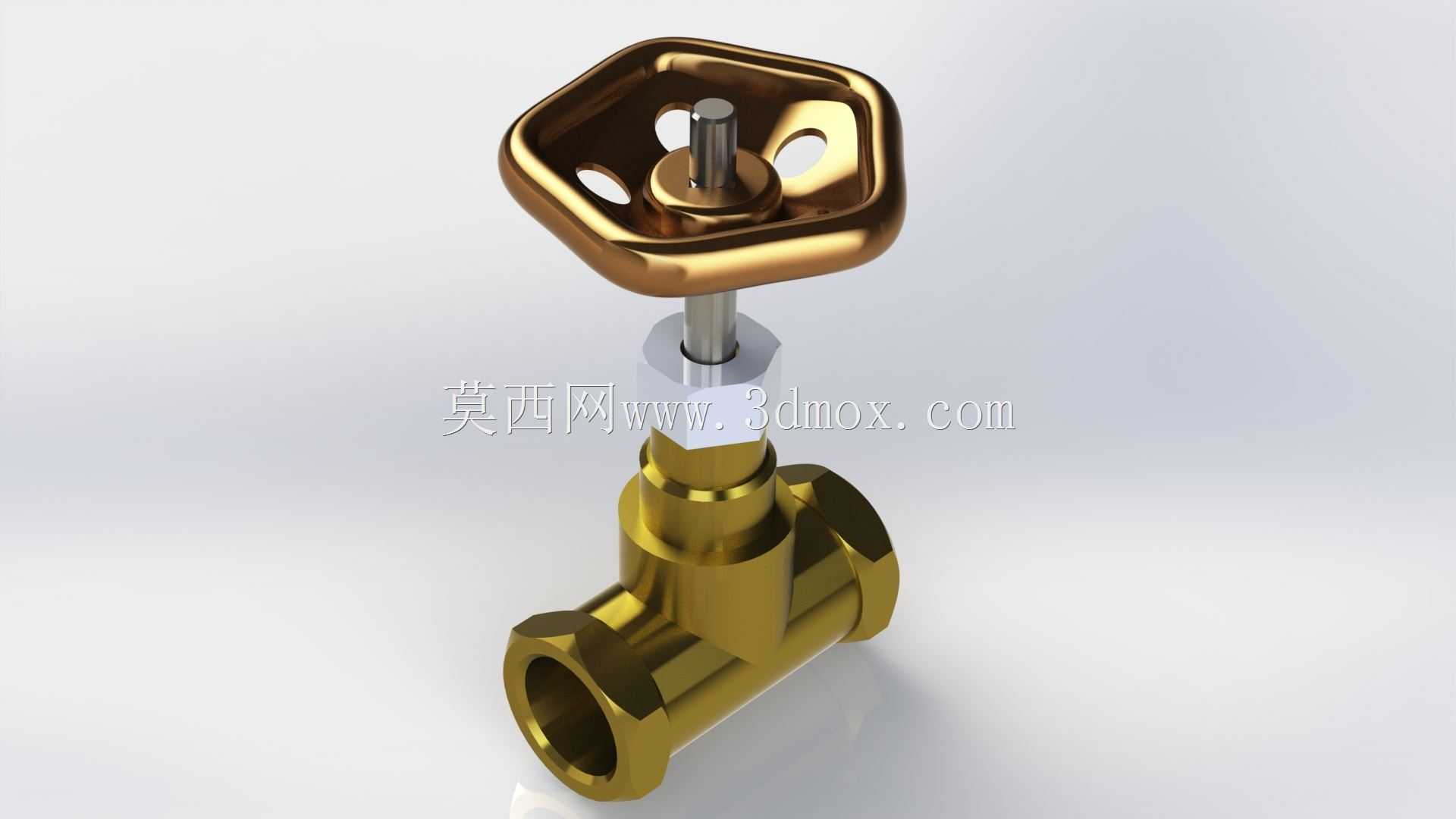

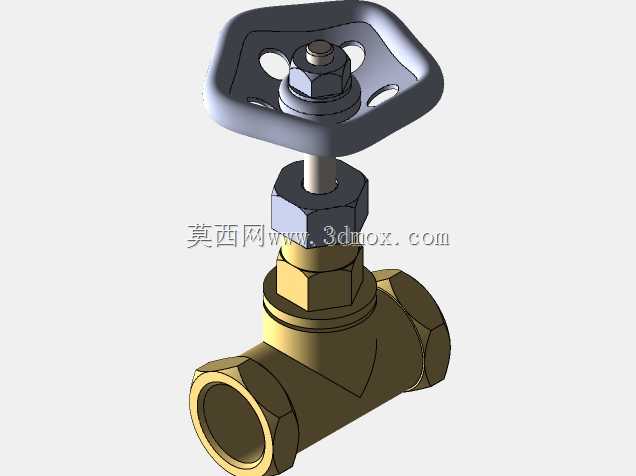

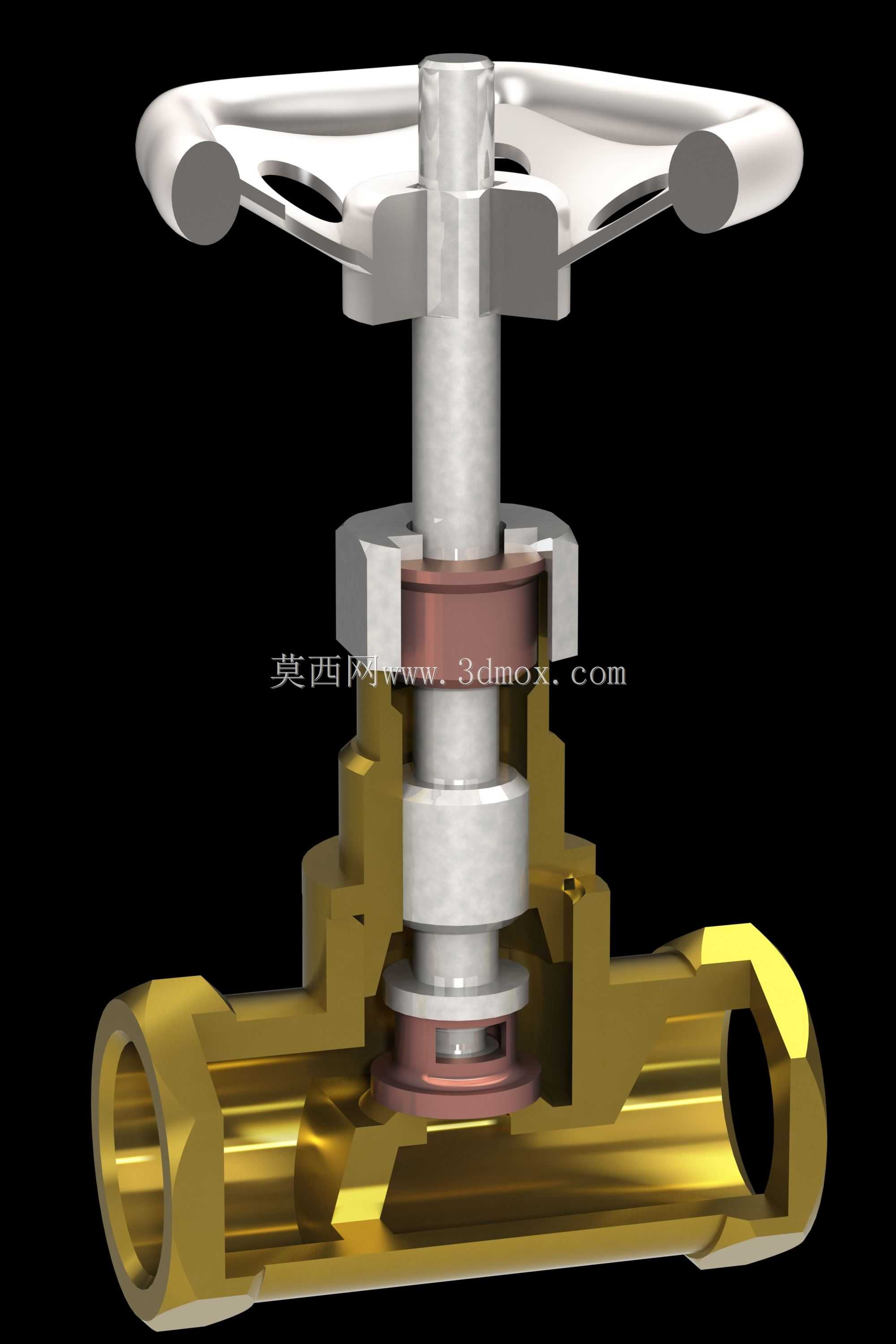

这款黄铜截止阀是民用供水、小型给排水管路系统中极为常见的通断控制部件，核心应用场景覆盖老旧居民楼入户供水管路、户内厨卫给水支管、小型商用场所冷水供水管线，也可适配低压常温的非腐蚀性清水输送管路，承担管路介质通断、局部流量调节的核心作用，是民用供水系统中保障管路检修、用水点位控制的基础五金部件。从功能特性来看，该阀采用经典的截止式节流结构，阀瓣沿阀座中心线做升降运动实现密封，相比闸阀具备更可靠的密封性能，在低压清水工况下长期使用也不易出现内漏问题，顶部的五角镂空手轮采用符合人体工学的造型设计，施力时受力均匀，无需借助额外工具即可徒手完成启闭操作，手轮与阀杆之间设置了六角锁紧结构，可避免长期操作后手轮与阀杆出现打滑松脱的问题，阀杆部位的密封填料结构可在长期启闭磨损后通过压紧螺母调整密封预紧力，大幅延长阀门的整体使用寿命。设计过程中完全参照在用老式自来水阀的实际测绘尺寸开展，整体结构完全匹配民用给水管路的安装习惯，阀体两端采用内螺纹连接结构，可直接与同规格的镀锌钢管、PPR转接头实现螺纹旋合安装，无需额外定制转接配件，安装边界充分考虑了户内狭小管路空间的操作需求，手轮的最大回转直径控制在合理范围，即使在贴近墙面、管路排布密集的位置也能完成完整的启闭操作，不会出现手轮与周边构件干涉的问题。阀体采用黄铜一体锻造成型，流道采用低阻力的直通式设计，介质流经阀体时的压损控制在较低水平，不会对供水压力造成明显的衰减，阀瓣密封面采用平面密封结构，加工精度可保障闭合状态下完全截断水流，整体结构没有复杂的异形构件，所有零部件都具备良好的互换性，后期维护更换配件成本极低，完全适配民用供水场景下长期免维护、操作简便、密封可靠的使用需求，也可作为小型常压流体管路的控制部件使用，适配多种低压常温的流体输送场景。
