百乐款白板笔精细三维建模作品

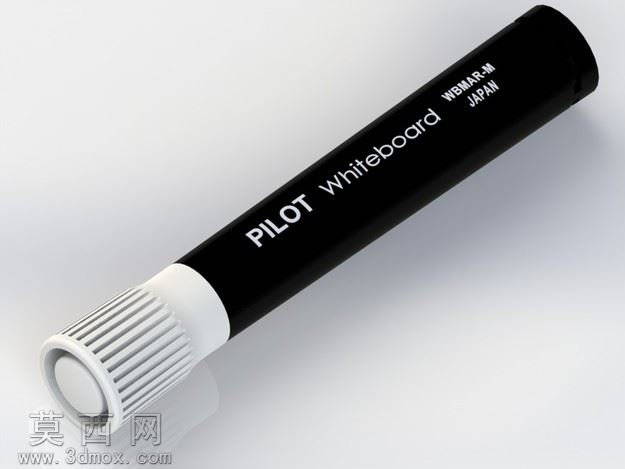

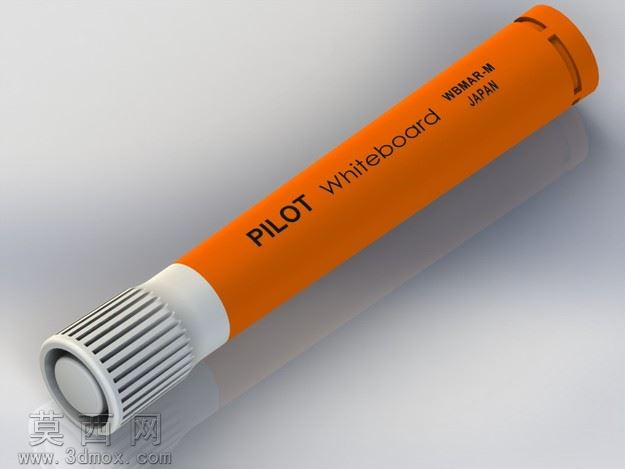

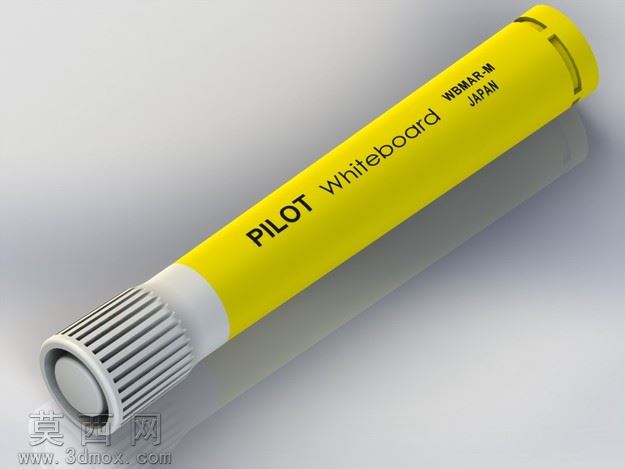

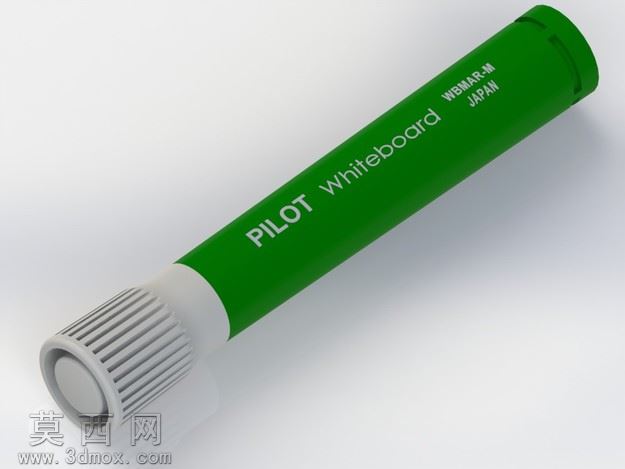

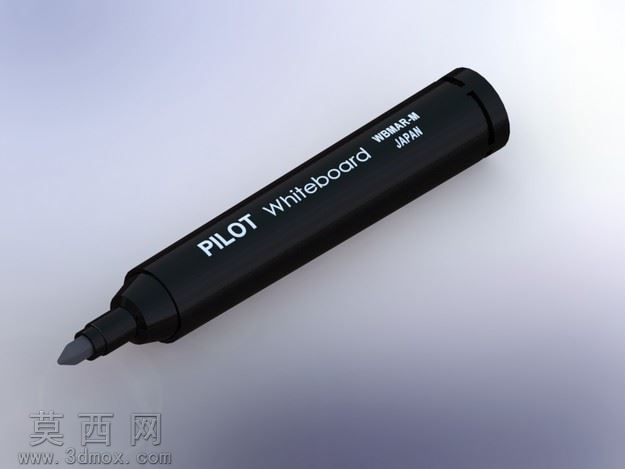

本作品为百乐品牌白板笔的高精度三维建模成果，建模过程依托SolidWorks平台完成全参数化设计，完整还原了实物白板笔的所有结构细节与外观特征。建模初期首先对实物进行多维度尺寸测绘，确认笔身整体长度、笔帽直径、笔杆锥度、笔夹弧度等核心参数，采用自顶向下的设计思路，先构建整体轮廓基准面与基准轴，再拆分笔帽、笔身主体、笔芯容纳腔、尾盖等独立零部件进行单独建模，各零件间预留合理的装配间隙，确保后续装配环节可实现真实的插拔配合效果。笔帽部分重点还原了外侧的竖向防滑筋条结构，筋条的间距、深度、圆角过渡均严格参照实物比例，采用拉伸凸台结合圆周阵列的方式完成建模，筋条边缘做0.2mm的圆角处理，避免锐边失真，同时还原了笔帽顶端的圆形平面标识区域，还原实物的品牌印刷区域特征。笔身主体为细长圆柱结构，建模时采用旋转凸台命令生成基础轮廓，针对笔身表面的品牌文字标识区域，采用包覆特征实现凹刻文字效果，文字的字体、字号、排版位置完全匹配实物，文字边缘做轻微倒角处理，模拟真实印刷的柔和质感。材质与渲染环节，笔身主体采用哑光黑色塑料材质，调整材质的粗糙度、反射率参数，还原ABS塑料的半哑光质感，避免过度反光造成的塑料感失真；笔帽部分采用磨砂白色塑料材质，粗糙度参数略高于笔身，模拟防滑部位的磨砂触感；笔身表面的印刷文字采用亮面黑色油墨材质，与哑光笔身形成细微的质感差异，提升渲染真实度。渲染阶段采用三点布光方案，主光源从侧上方45度角照射，勾勒笔身的整体轮廓与筋条结构，辅光源从另一侧补光，消除暗部死黑，背光源添加微弱轮廓光，突出笔身与背景的层次感，背景采用浅灰色渐变背景，将视觉焦点集中在笔具本身。结构设计上完整还原了白板笔的内部腔体结构，笔身内部预留了标准尺寸的笔芯安装空间，尾盖与笔身采用螺纹配合结构，螺纹参数符合普通文具的通用螺纹标准，可实现虚拟拆装演示，所有零部件均做了壁厚处理，笔身壁厚均匀控制在1.2mm，符合真实注塑产品的壁厚设计规范，避免出现壁厚不均导致的建模失真。整体建模过程严格遵循实物的比例与结构特征，未做夸张化艺术修改，所有曲面均做了连续性检查，确保G1连续无破面，可直接用于产品展示、结构教学、虚拟场景搭建等多种场景。
