塑料汤匙注塑成型模具结构设计

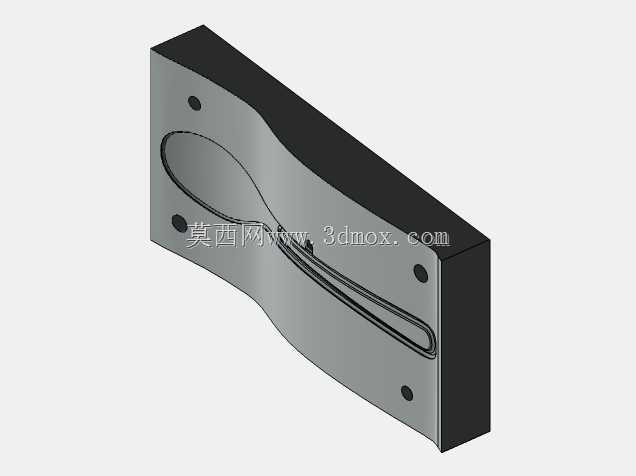

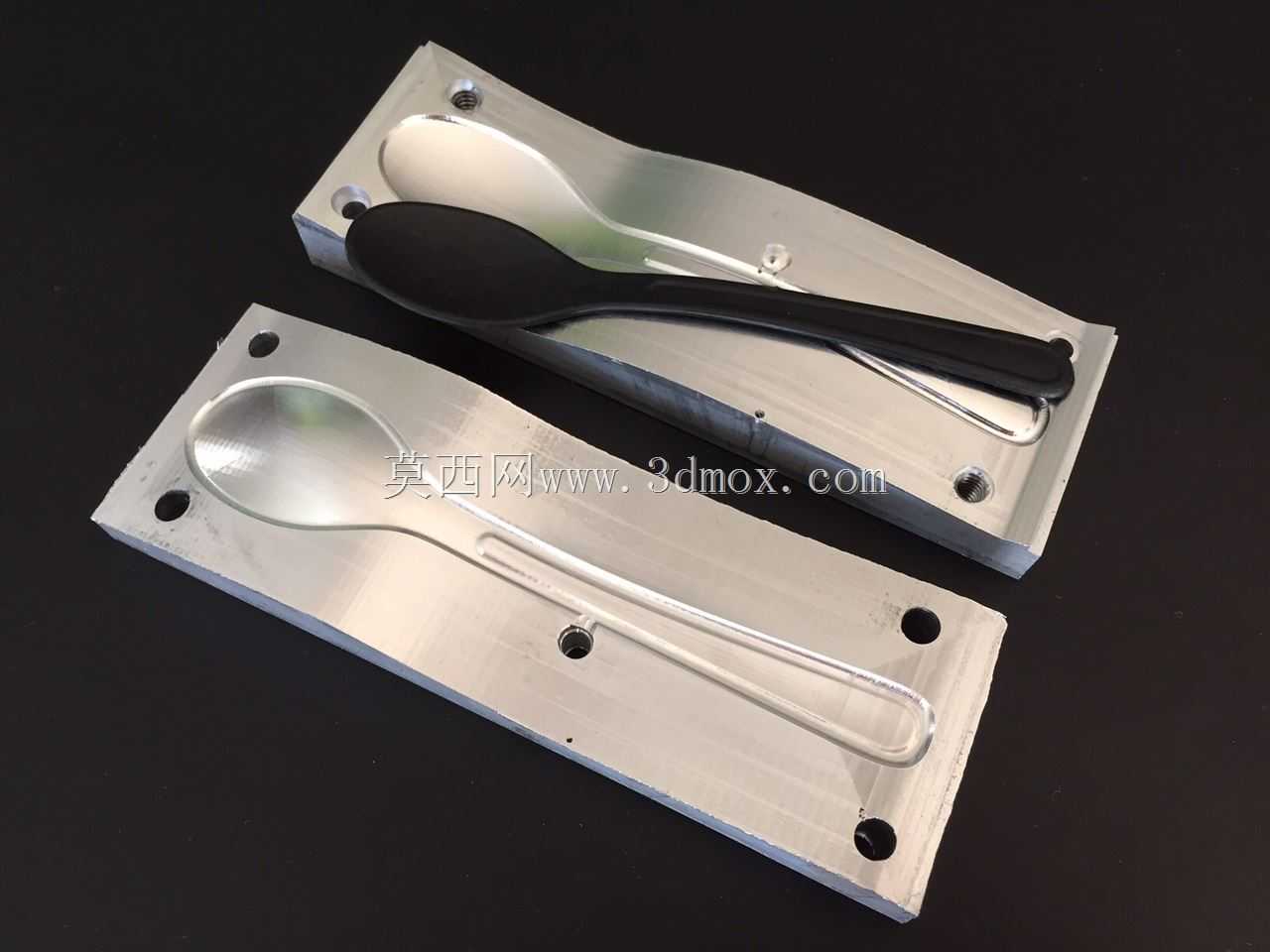

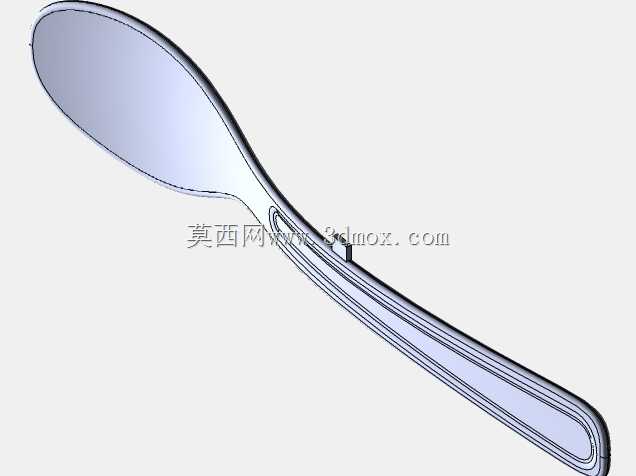

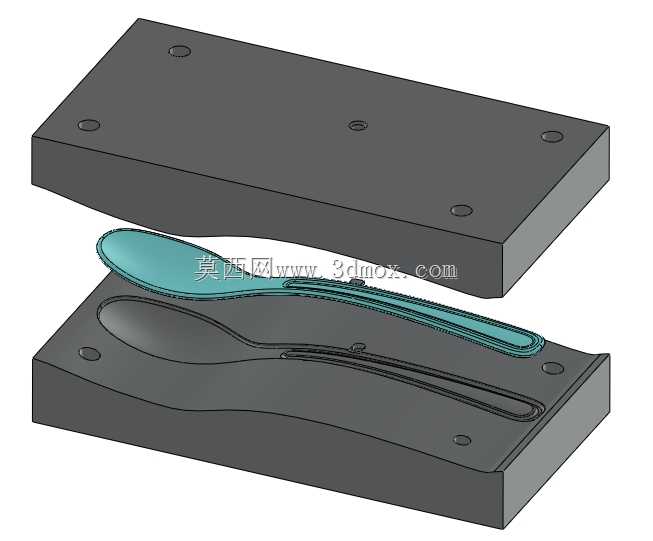

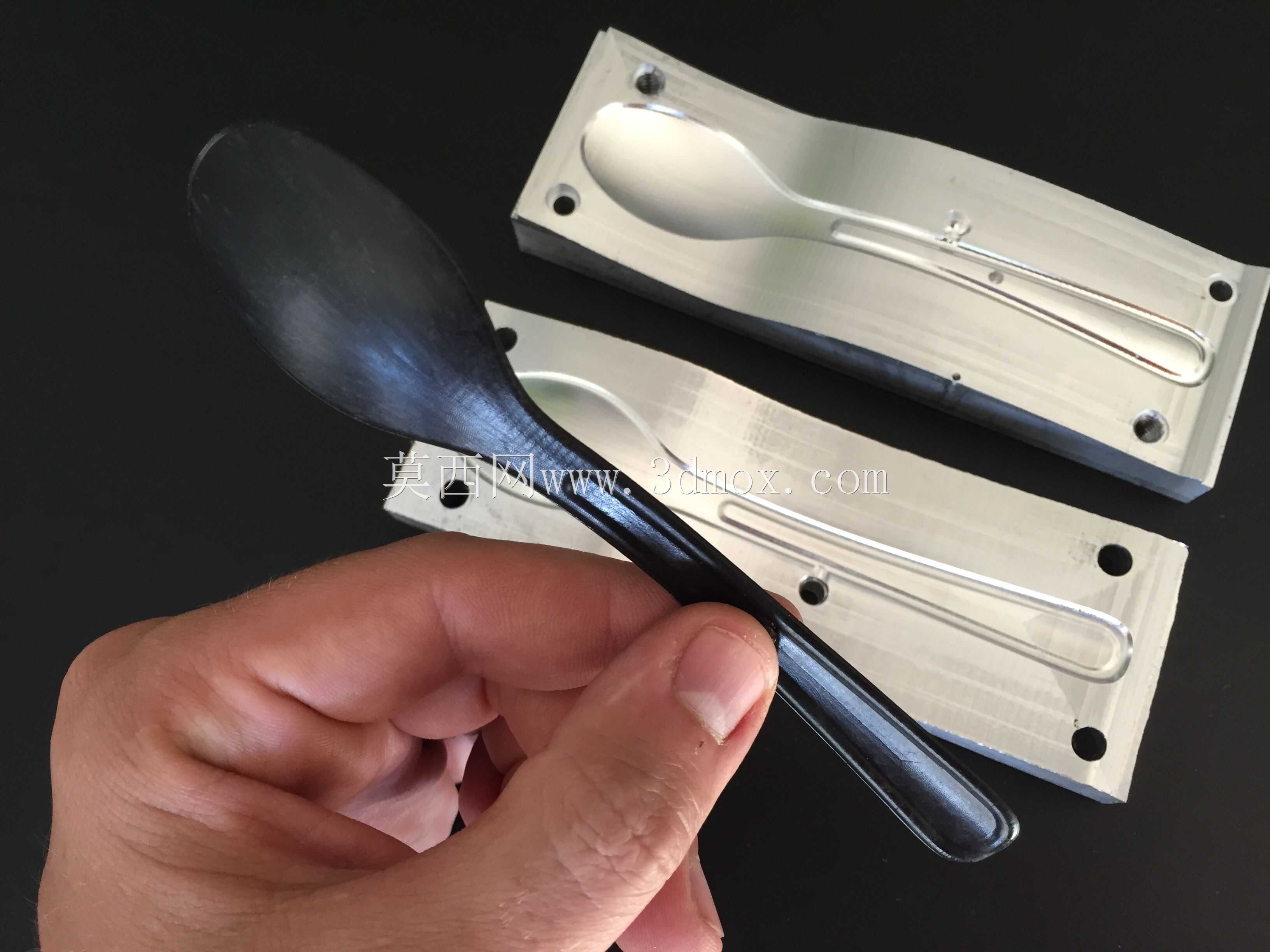

这套塑料汤匙注塑模具，主要面向民用餐饮耗材、一次性餐具生产场景，适配卧式注塑机的安装工位，可完成食品级PP、PS材质汤匙的批量注塑成型作业，在快餐配套餐具、家用塑料勺、婴幼儿辅食勺的量产环节中，能够稳定实现一模一腔的成型输出，匹配中小批量的柔性生产需求，也可通过更换模腔镶件适配不同勺型的快速换产。模具采用上下对开的两板模结构，整体外形方正平整，上下模座的平面度控制在注塑机装夹公差范围内，可直接固定在注塑机的动定模安装板上，无需额外加装过渡垫板，模座边角处设置的沉头安装孔，可适配常规注塑机的T型槽螺栓锁紧规格，安装时无需对模座进行二次打孔加工。模具的定位结构采用对角布置方案，两个对角位置设置圆柱定位销，保证合模时上下模腔的同轴度误差控制在成型公差范围内，避免出现勺边错台、飞边超差的问题；另外两个对角位置采用1/4-20规格的内六角圆柱头螺钉完成模座锁紧，螺钉的沉孔深度完全覆盖螺钉头高度，合模时不会出现干涉问题，锁紧力分布均匀，可承受注塑过程中型腔内部的熔料压力，不会出现模座涨开导致的制品飞边缺陷。模腔完全按照汤匙的外形轮廓加工，勺头的弧面、勺柄的防滑纹理都在型腔中直接成型，开模后制品无需进行二次修整加工，仅需切除浇口料头即可进入包装环节；分型面设置在汤匙的最大轮廓边线处，开模时制品会随动模侧带出，配合顶出机构可实现自动落料，适配自动化生产流水线的取件需求。流道采用侧浇口进料方式，浇口位置设置在勺柄的末端，进料过程中熔料可顺着勺柄流向勺头，型腔内的空气可从分型面的排气间隙顺利排出，避免出现勺头缺胶、气泡、熔接痕等成型缺陷，保证成型后的汤匙表面光洁度达标，接触食品的内表面无明显合模线痕迹。冷却水道沿模腔轮廓均匀布置，可在注塑保压完成后快速带走模腔内的热量，缩短制品冷却定型时间，提升单模生产效率，同时保证制品各部位冷却速率一致，避免出现翘曲变形，确保汤匙的外形尺寸符合使用要求，勺头弧度贴合使用时的盛取需求，勺柄握持手感舒适。
