一出四圆形塑料通风口注塑模具结构

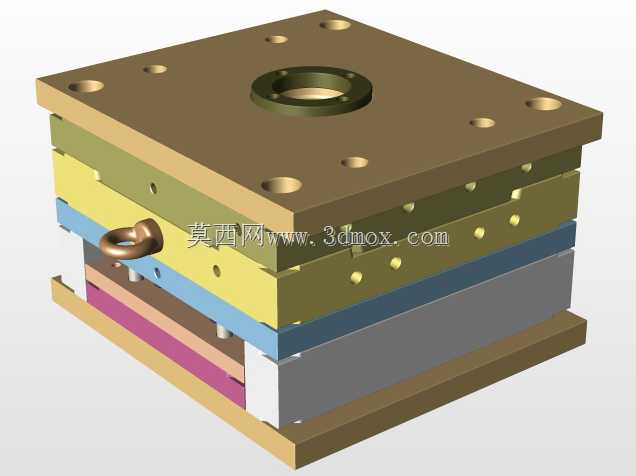

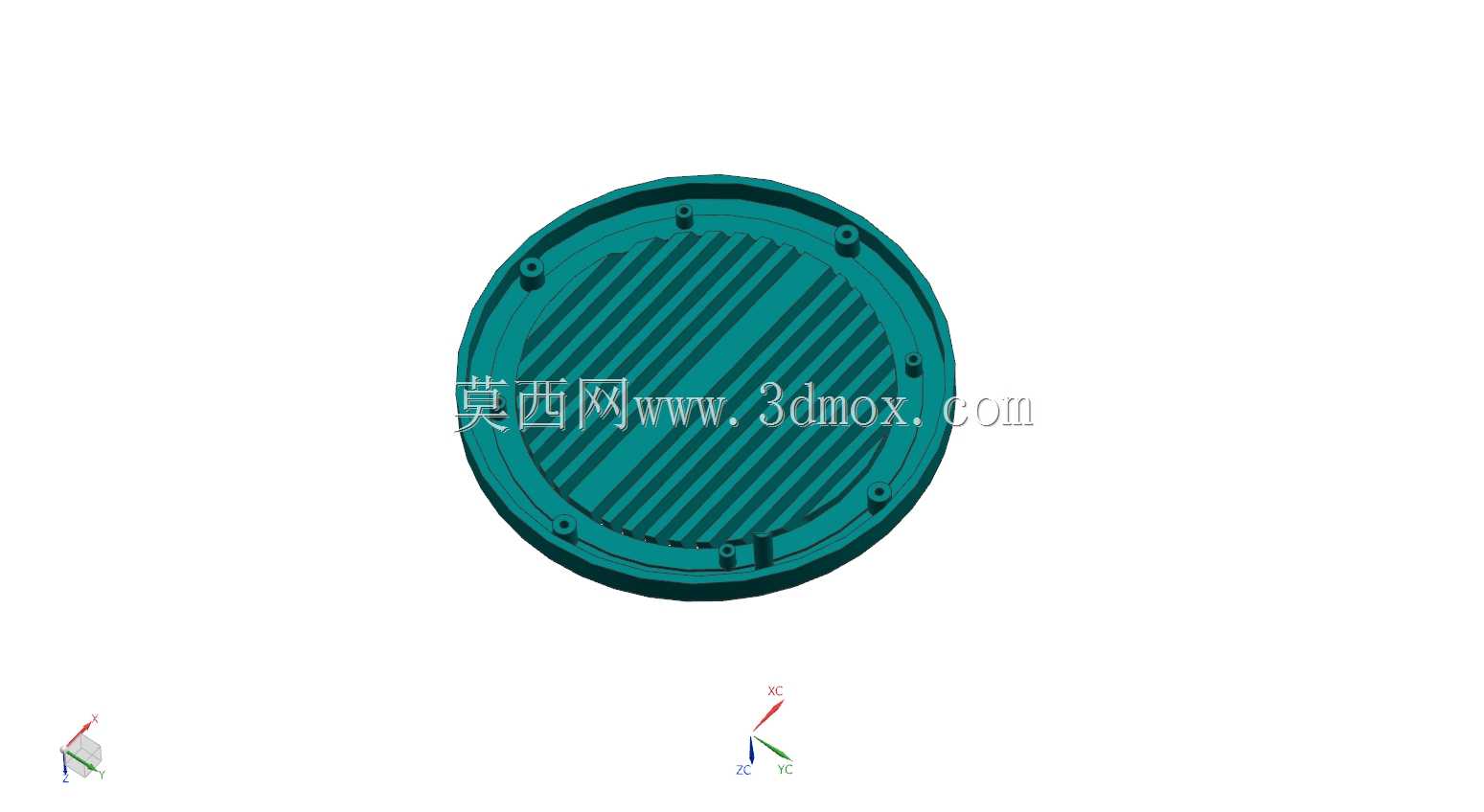

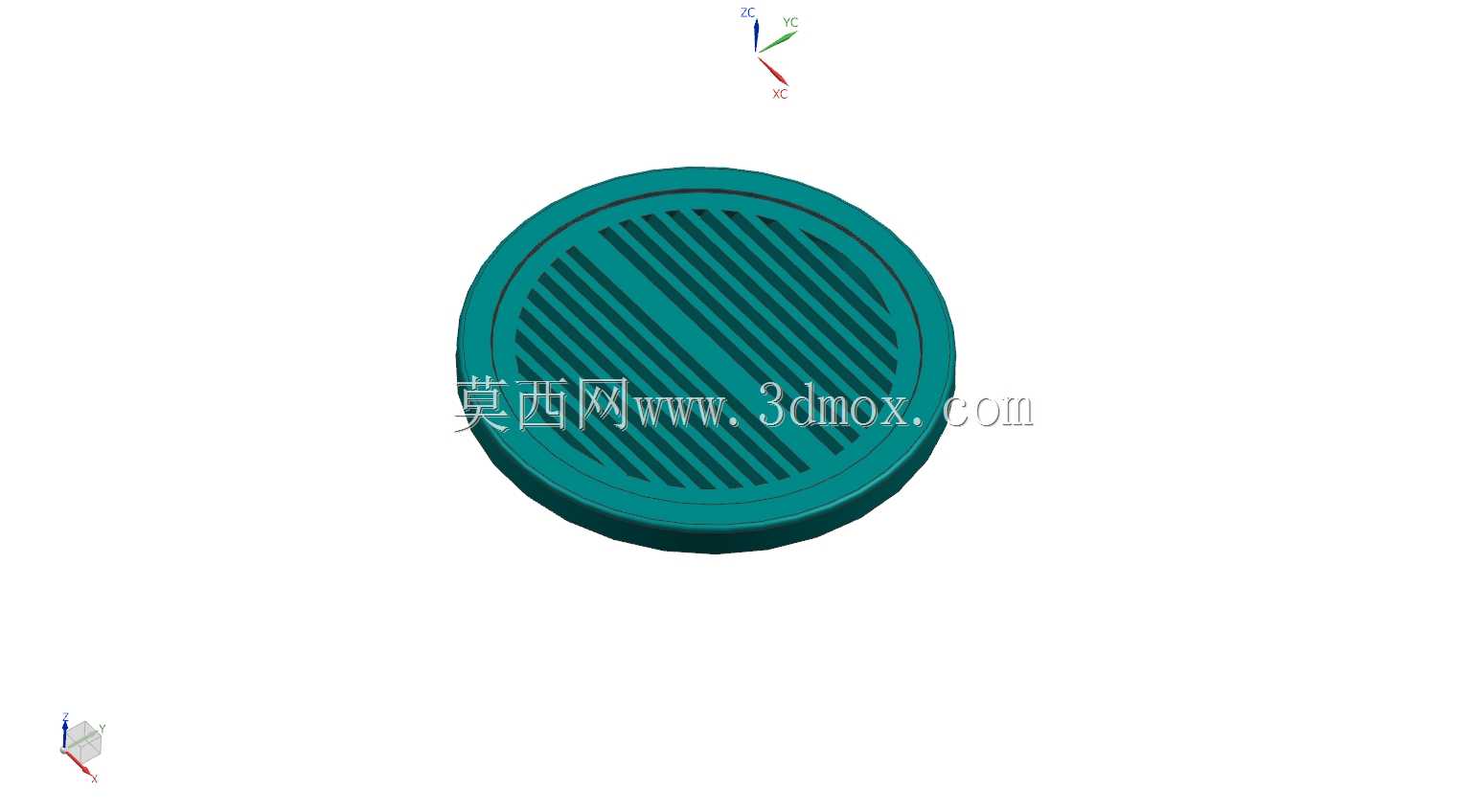

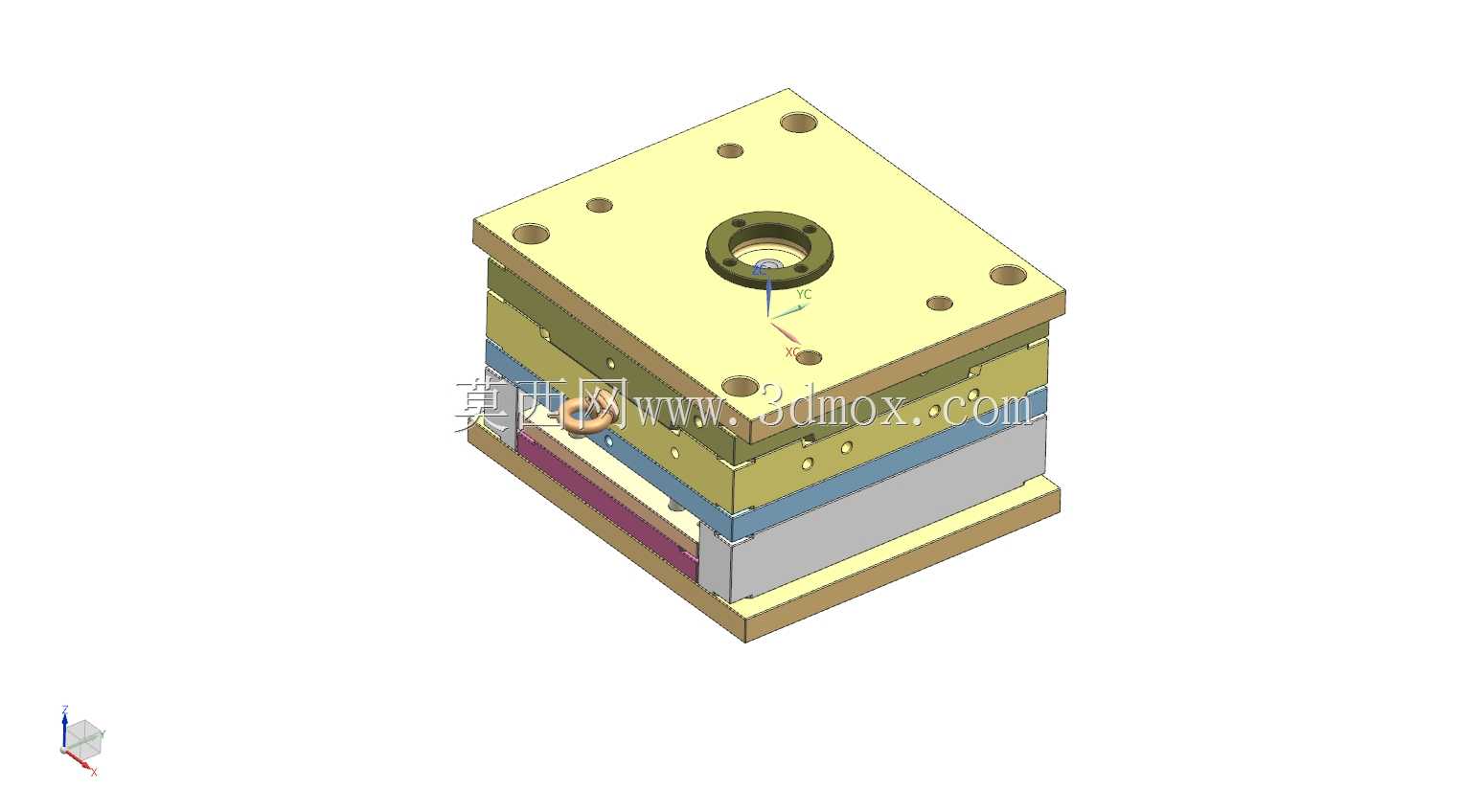

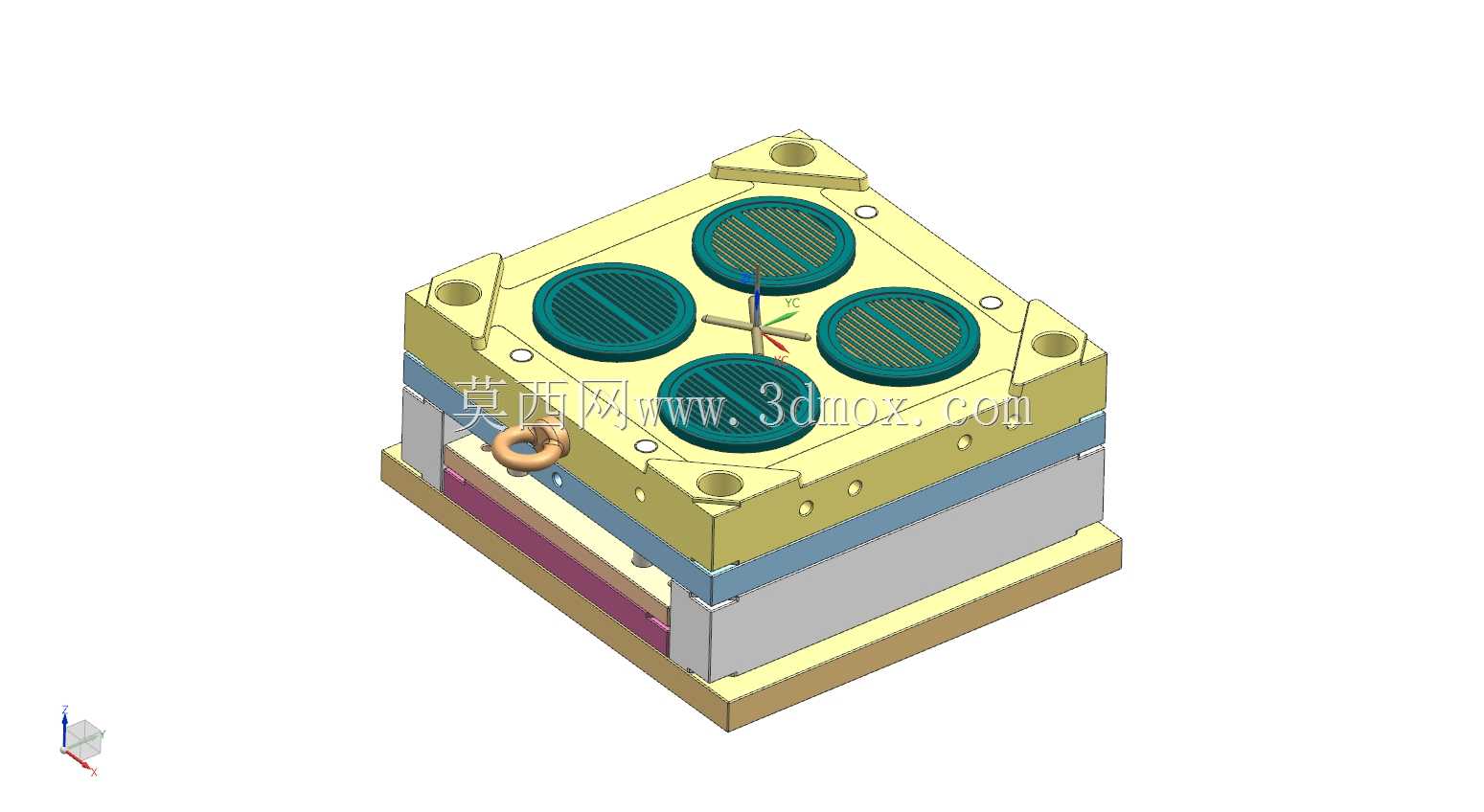

这套模具主要应用于家电、商用通风设备、小型机柜的塑料通风口部件量产场景，这类通风口是设备通风散热系统的末端覆盖件，既要保障气流顺畅通过，又要阻挡大尺寸异物进入设备内部，同时还承担着设备外观面的装饰作用，广泛适配家用暖风机、空气净化器、户外通讯机柜、桌面散热设备等产品的生产需求，能够稳定批量产出符合装配精度要求的塑料通风口零件。模具采用一模四腔的型腔布局，对应圆形带格栅的通风口产品结构，四个型腔呈中心对称排布在模具分型面区域，这种排布方式可以让熔融塑料在充模过程中流动距离保持一致，有效降低各型腔之间的成型压力差，减少不同模穴产品出现缺胶、飞边、收缩不均的成型缺陷，保障同批次产品的尺寸一致性。从整体结构来看，模具采用标准两板模模架作为基础承载结构，从上到下依次设置定模固定板、定模板、动模板、模脚、动模固定板，各层板件通过定位销和紧固螺栓实现精准定位与刚性连接，整体安装边界适配常规120吨-160吨卧式注塑机的拉杆间距与模厚安装要求，无需额外改装设备即可直接上机生产。模具的定模侧加工有与通风口外表面格栅结构完全契合的成型型腔，表面做了精细抛光处理，保障成型后产品外表面光滑无毛刺，不需要额外做表面打磨处理；动模侧设置对应产品内轮廓的型芯结构，同时集成了顶出机构，开模后顶针可以平稳将成型冷却后的产品从动模型芯上顶出，避免顶出过程中产品出现变形、顶白的问题。浇注系统采用中心直浇道搭配侧浇口的进料方式，熔融塑料从注塑机喷嘴进入模具主浇道后，通过分流道均匀分配到四个型腔的进料位置，浇口位置设置在产品边缘非外观区域，后续去除浇口后不会在产品可见面留下明显痕迹，保障产品外观质量。模具内部还排布了循环冷却水路，水路围绕四个型腔均匀布置，通过持续循环的恒温冷却水带走塑料成型过程中传递给模具的热量，让模具整体温度保持在稳定的工艺区间内，缩短产品冷却定型时间，提升整体生产效率，同时避免因模具温度不均导致的产品翘曲变形问题。模具的导向定位系统采用导柱导套配合结构，在定模与动模合模过程中实现精准导向，避免合模错位导致的型腔碰伤、产品壁厚不均问题，同时在模具边角位置设置了锁模块，在模具搬运、吊装过程中可以锁定定动模，避免意外开模导致内部零件磕碰损坏。整套模具的结构设计充分考虑了量产过程中的维护便捷性，易磨损的成型镶件采用独立拆分结构，后续出现磨损或需要调整产品细节时，只需要更换对应镶件即可，不需要整体重做模仁，有效降低生产维护成本。
