五谷振动清洁筛分设备三维结构设计

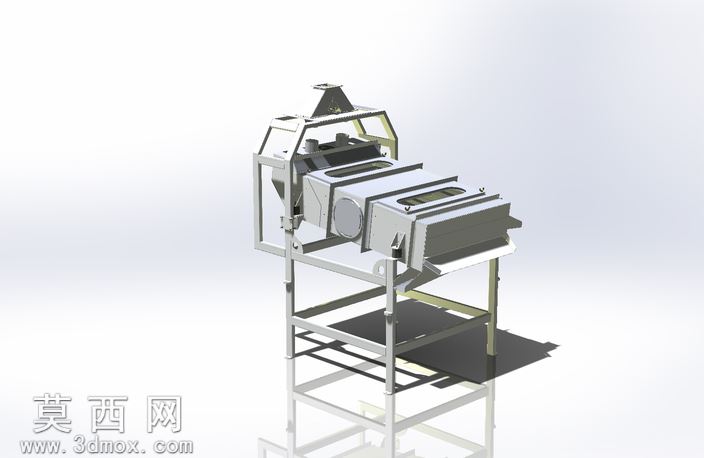

本作品为五谷清洁用振动筛分设备的三维建模成果，建模过程中严格遵循农用粮食清理设备的实际功能逻辑与结构比例，通过三维软件完成全参数化建模，确保各部件装配关系精准无干涉。建模初期先梳理设备的核心功能逻辑：针对五谷杂粮中混杂的瘪粒、尘土、轻杂、大杂等不同杂质，设计分层筛分与振动输送结合的结构，先确定整体机架的支撑框架结构，采用方管型材搭建分层支撑的机架主体，保证设备运行时的结构稳定性，避免振动工况下出现结构形变。设备主体的筛分腔体采用钣金折弯建模方式还原实际加工工艺，腔体内部设计多层不同孔径的筛网结构，对应不同粒径杂质的筛分需求，进料端设计导流进料斗，保证待清洁五谷能够均匀铺展在首层筛面，避免进料堆积导致筛分效率下降。振动驱动部分建模还原了振动电机的安装结构，设计了对应的减震支撑组件，在机架与筛体之间设置弹性减震部件，既保证筛体能够产生符合筛分需求的往复振动，又能减少振动向机架传递，降低设备运行的噪音与结构损耗。出料端设计多通道出料结构，分别对应清洁后的成品五谷、不同类别的杂质出料路径，实现清洁后物料与杂质的自动分流。渲染阶段采用金属材质为主，机架部分赋予哑光喷涂钢材材质，筛网部分赋予不锈钢编织网材质，钣金腔体赋予冷轧钢板镀锌材质，透明检视部分赋予半透明亚克力材质，还原设备真实的材质质感；通过光影渲染突出设备的分层结构与装配关系，清晰展示各部件的连接方式与空间位置。设计过程中充分考虑设备的实用性，筛网部分设计为快拆结构，方便后续使用时根据不同五谷的清洁需求更换对应孔径的筛网，设备侧面设计检修门结构，方便日常维护与筛网清理，整体结构紧凑，占地面积小，适配小型粮食加工场景的使用需求，振动参数的设计参考实际粮食筛分的最佳振动频率与振幅，保证五谷在筛面上能够做匀速的跳跃前进运动，既保证杂质能够充分透筛，又避免五谷颗粒在振动过程中出现破损，兼顾清洁效率与成品粮的完整性。
