矿用倾斜式振动筛分设备三维设计

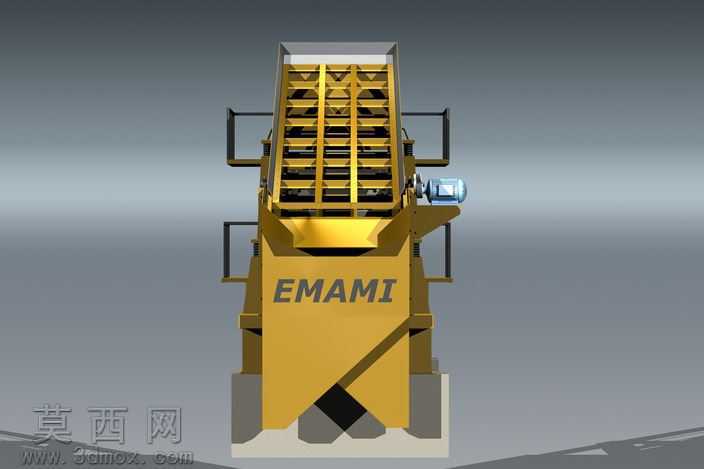

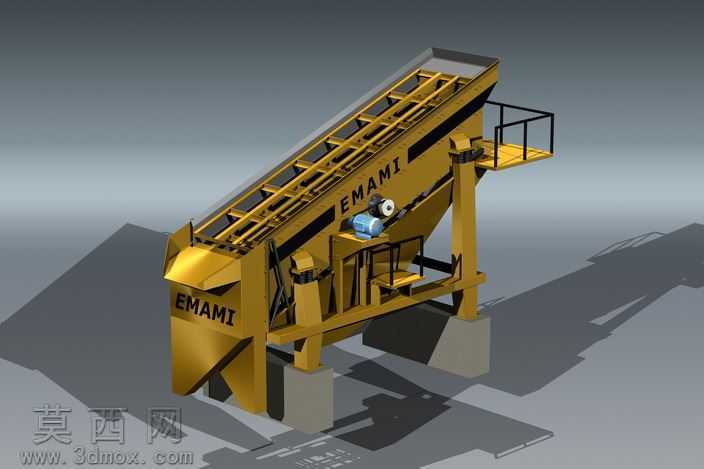

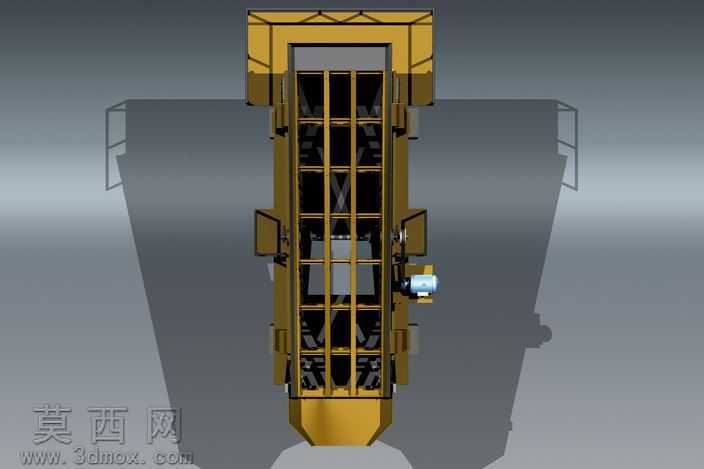

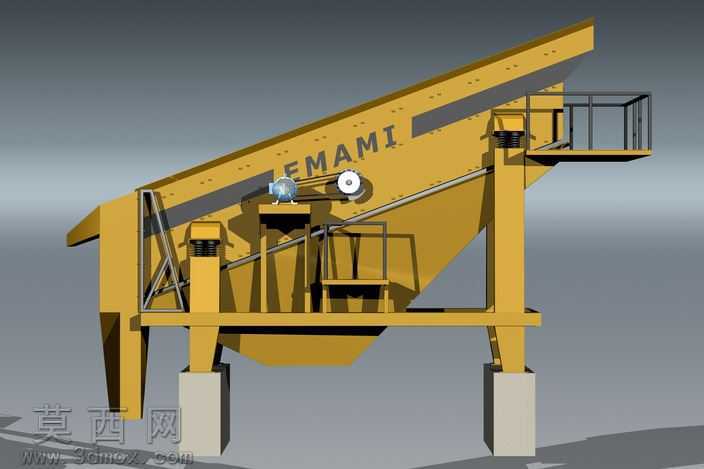

本作品为矿用倾斜式振动筛分设备的三维建模成果，建模过程中严格遵循矿山筛分设备的实际工程比例，对设备的整体结构进行了1:1还原。建模阶段首先搭建设备的主体支撑框架，采用型钢焊接结构的机架作为承载基础，精准还原了机架的斜向支撑立柱、底部混凝土支墩的适配安装结构，确保机架的受力角度符合振动工况下的力学要求。随后完成筛箱主体的建模，还原了筛箱的倾斜安装角度、侧边加强筋结构、顶部进料导料槽、底部多段出料溜槽的结构形态，同时对筛箱内部的筛网铺设压条结构进行了细致刻画，保证筛面的安装固定结构符合实际装配逻辑。针对设备的核心振动驱动部分，建模时还原了激振电机的安装位置、电机支座的减震连接结构、传动护罩的防护结构，同时还原了筛箱侧边的检修操作平台、安全防护栏杆、爬梯结构，充分考虑设备现场运维的实际需求。材质渲染阶段，为设备主体机架、筛箱赋予工业重型设备常用的暖黄色金属漆材质，还原漆面的哑光金属质感，为激振电机赋予灰蓝色铸铁外壳材质，为操作平台赋予防滑花纹钢板材质，为安全护栏赋予黑色防锈漆材质，为底部支墩赋予混凝土哑光材质，通过不同材质的区分清晰展现设备各部件的功能属性。渲染时采用工业产品常用的影棚布光方式，通过主光源塑造设备的主体明暗关系，辅助光源补全暗部结构细节，添加柔和的地面投影增强模型的空间立体感，清晰展现设备的整体外观与结构细节。设计过程中充分考虑振动筛的实际作业场景，倾斜的筛面角度设计保障物料在筛面上的向前运动轨迹，侧边的检修平台方便运维人员日常检查激振器与筛网状态，多段出料口可实现不同粒径物料的分级排出，整体结构完全匹配砂石、矿石筛分作业的实际功能需求，模型结构完整无缺失，各部件的装配关系清晰明确，可用于设备结构展示、作业原理演示、虚拟装配培训等场景。
