600mm带宽9米长带式输送机结构设计

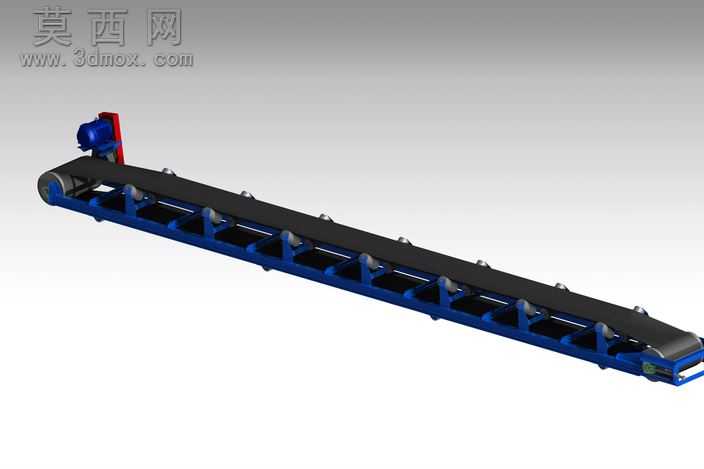

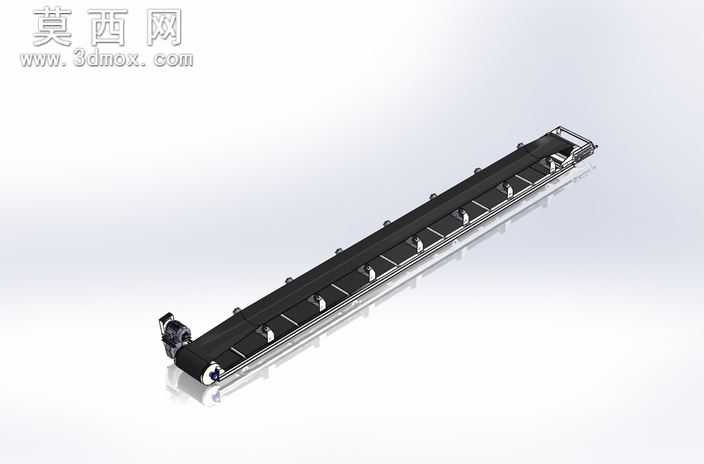

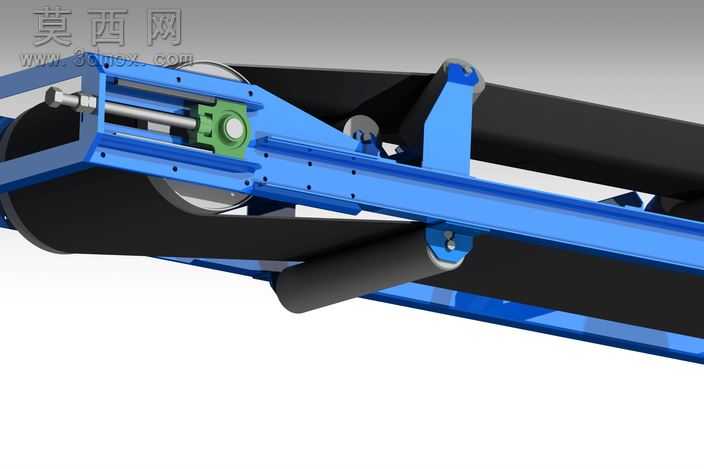

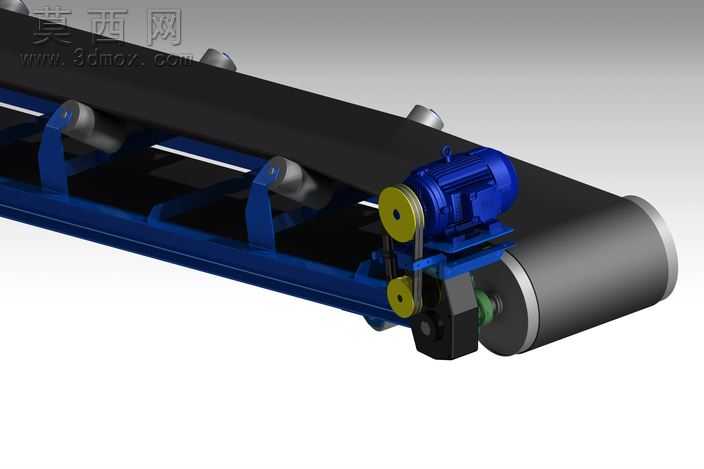

本款带式输送机为600毫米带宽、9米输送长度的标准物料输送设备，采用三维参数化建模完成整体结构设计，建模过程中严格遵循带式输送机的通用设计规范，对每一处结构细节都做了精准还原。模型整体采用模块化设计思路，将整机拆分为驱动滚筒组、从动张紧滚筒组、承载托辊组、回程托辊组、机架主体、输送皮带、侧边导料防护结构等独立模块，各模块之间的装配关系完全匹配实际生产中的安装逻辑，可直接用于结构校验、方案展示与生产参考。建模阶段对托辊的排布间距做了符合载荷要求的设计，承载段托辊采用槽型排布结构，能够有效增大皮带与物料的接触摩擦力，避免散料在输送过程中出现撒漏、跑偏问题，回程段托辊采用平行排布，降低皮带回程运行的摩擦阻力，延长皮带使用寿命。驱动端配置了集成式的驱动安装座，可适配不同功率的减速电机安装，从动端设计了螺旋张紧调节结构，可通过调节螺栓调整皮带张紧度，补偿皮带长期运行产生的蠕变伸长量。模型渲染阶段对不同部件赋予了贴合实际工业场景的材质属性，机架采用碳钢喷塑的哑光金属质感，托辊赋予光滑的工程塑料与镀锌钢结合的材质表现，输送皮带采用黑色橡胶材质，还原橡胶表面的细微纹理质感，整体渲染效果清晰展现设备的结构层次与外观特征。设计过程中充分考虑了设备的通用性与可维护性，机架采用标准型钢焊接结构，各连接部位预留了标准螺栓安装孔位，托辊、滚筒等易损件均采用行业通用规格，便于后期运维更换。侧边设置的连续防护结构可避免输送过程中物料从侧边洒落，同时提升设备运行的安全防护等级，整机结构紧凑，运行平稳，可广泛应用于加工车间、仓储物流、矿山散料输送等场景的水平或小倾角物料输送作业，模型结构完整无缺失，各运动部件的配合间隙均做了合理预留，可直接用于运动仿真模拟，验证设备运行过程中的动态干涉情况，为后续的实物生产提供可靠的三维数据支撑。
