铸造用真空膜振动筛结构设计方案

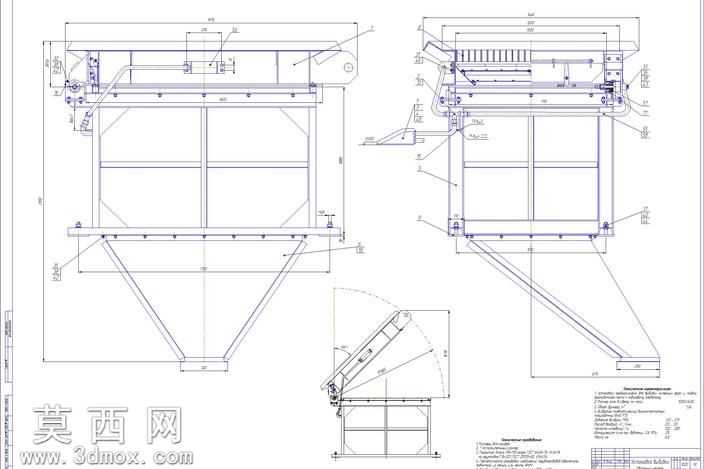

本套振动筛三维模型围绕铸造工艺中真空膜成型配套的物料筛分需求开展设计，整体采用框架式承力结构，建模过程中严格遵循机械设计公差规范，对各部件的装配关系进行了全约束匹配，确保模型可直接导入工程模块开展干涉检查与运动仿真。模型主体包含上部进料导料结构、中部多层筛网固定框架、下部锥斗式集料出料结构以及侧置的振动驱动安装位，在建模时对筛网的张紧固定结构、框架的加强筋布局、锥斗的倾斜导料角度都做了精细化还原，所有钣金件均按照实际折弯、焊接工艺要求设置壁厚与工艺缺口，结构件的螺栓连接位预留了标准件装配间隙，可直接导出工程图用于生产加工。材质配置上，针对与物料接触的筛面、导料板部位设置了耐磨合金钢材质属性，承力框架采用普通碳素结构钢材质参数，支撑脚部位添加了橡胶减震垫的材质属性，渲染阶段对不同材质的粗糙度、反光度做了区分处理，可直观呈现设备实际装配后的外观效果。设计思路上充分考虑铸造生产场景的使用需求，整体结构重心偏低，振动驱动部件安装位置经过配重测算，可保证设备运行时的振幅均匀性，避免出现筛面物料偏载堆积的问题；筛网采用快拆式固定结构设计，无需复杂工具即可完成筛网更换，适配不同粒径铸造原砂、辅料的筛分需求；下部锥斗的倾斜角度经过物料安息角测算，可保证筛分后的物料顺畅滑落无积料，侧置的出料导槽可直接衔接下游输送设备，适配连续化铸造生产线的布局要求。模型同时还原了设备的角度调节支撑结构，可根据实际生产场地的安装需求调整筛面倾斜角度，兼顾不同筛分效率与筛分精度的工艺要求，整体结构无冗余设计，所有受力部位均做了加强处理，可满足铸造车间高负荷、长时间连续运行的使用需求。
