台式双轮砂轮机工业打磨设备结构

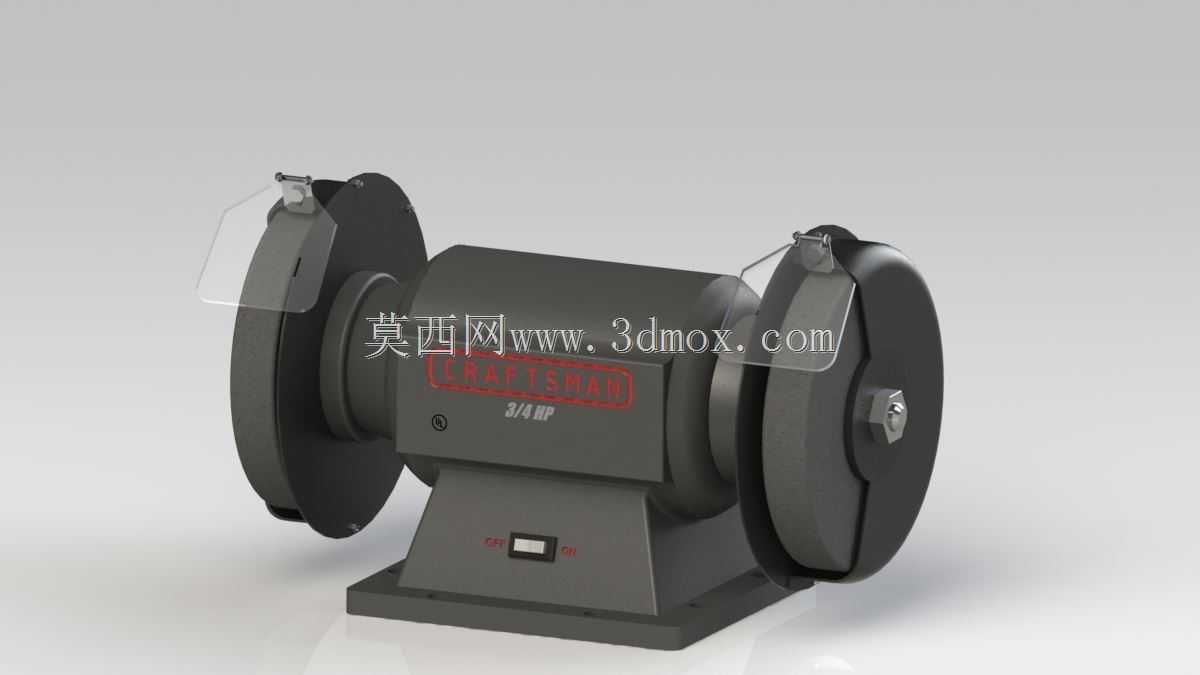

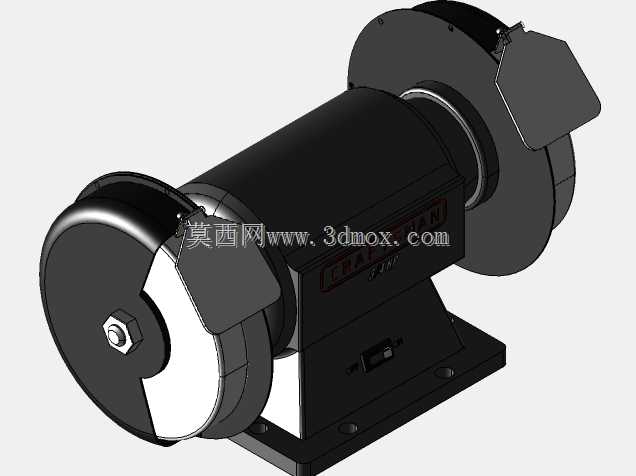

这款台式双轮砂轮机是小型机加车间、维修工段、五金加工场景中极为常用的手工磨削加工设备，主要承担小型金属工件的去毛刺、飞边打磨、刃口修磨、表面除锈抛光等作业，也可用于对錾子、钻头、刮刀、车刀等小型手工切削刀具进行刃磨修复，是生产现场辅助加工环节不可或缺的基础设备。设备采用对称式双砂轮布局结构，机身主体为一体式铸铁铸造基座与中座，厚重的铸铁材质能够有效吸收砂轮高速旋转时产生的振动，保证磨削作业过程中的整机稳定性，避免因振动导致的磨削精度下降、砂轮崩裂风险。两侧砂轮分别配置独立的透明防护挡板与可调节式工件托架，防护挡板采用高强度透明工程塑料制作，能够阻挡磨削过程中飞溅的磨屑与砂轮碎粒，保护操作人员眼部与面部不受伤害；工件托架可根据砂轮磨损程度调整与砂轮工作面的间隙，始终保持托架与砂轮面的安全距离，既方便操作人员托持工件控制磨削进给量，也能防止工件被卷入砂轮与托架缝隙造成安全事故。机身中部的动力舱内置驱动电机，通过两侧输出轴直接带动砂轮运转，省去了中间传动结构带来的动力损耗与故障点，动力传递效率更高，运行噪音更低。设备底部的安装基座预留了标准螺栓固定孔位，可直接通过膨胀螺栓固定在车间水泥工作台或者钢制工装台面上，安装时需保证整机水平放置，固定后整机水平偏差不超过0.5度，避免运行过程中出现偏载导致砂轮磨损不均。整机外形尺寸适配常规车间工作台的摆放边界，宽度方向不超过600毫米，深度方向不超过300毫米，高度方向不超过400毫米，不会占用过多工作台操作空间，适合在工位旁就近布置，方便操作人员随时取用进行打磨作业。设计过程中充分考虑了长期使用的维护便利性，砂轮外侧的防护罩采用快拆式紧固结构，更换磨损砂轮时无需复杂工具即可拆卸护罩完成砂轮更换，机身侧面设置的电源开关采用防尘防溅结构，能够适配车间多粉尘、偶尔有切削液飞溅的作业环境，延长开关的使用寿命。两侧砂轮可根据作业需求安装不同粒度的砂轮片，一侧安装粗粒度砂轮用于大余量的快速磨削去料，另一侧安装细粒度砂轮用于精磨、刃磨等对表面精度有要求的作业，单台设备即可覆盖从粗磨到精磨的全流程小型磨削需求，无需频繁更换砂轮片，有效提升现场作业效率。
