数控管段自动切割加工设备

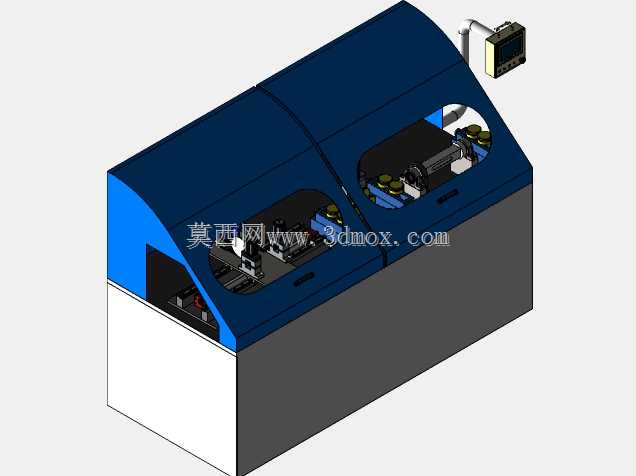

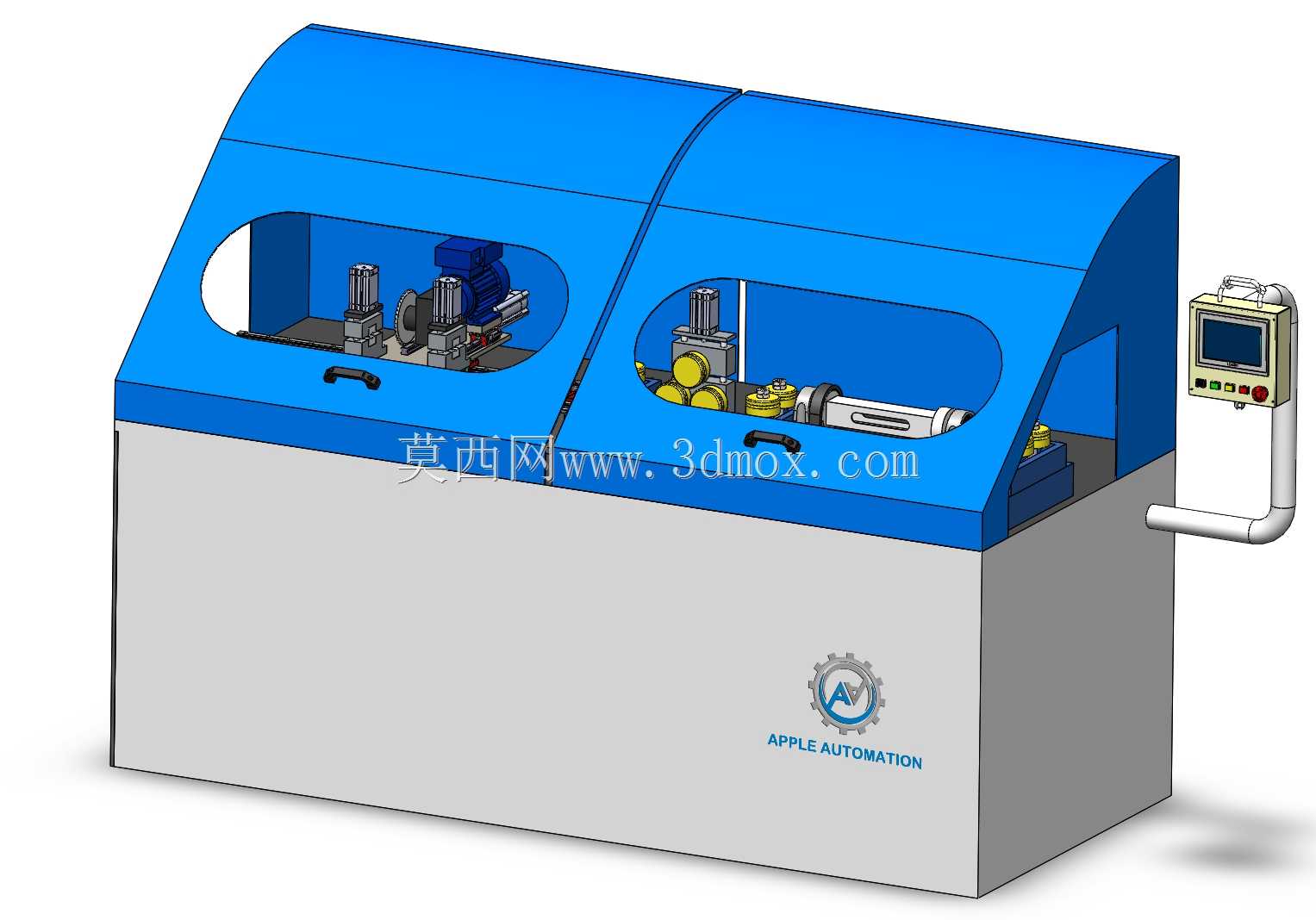

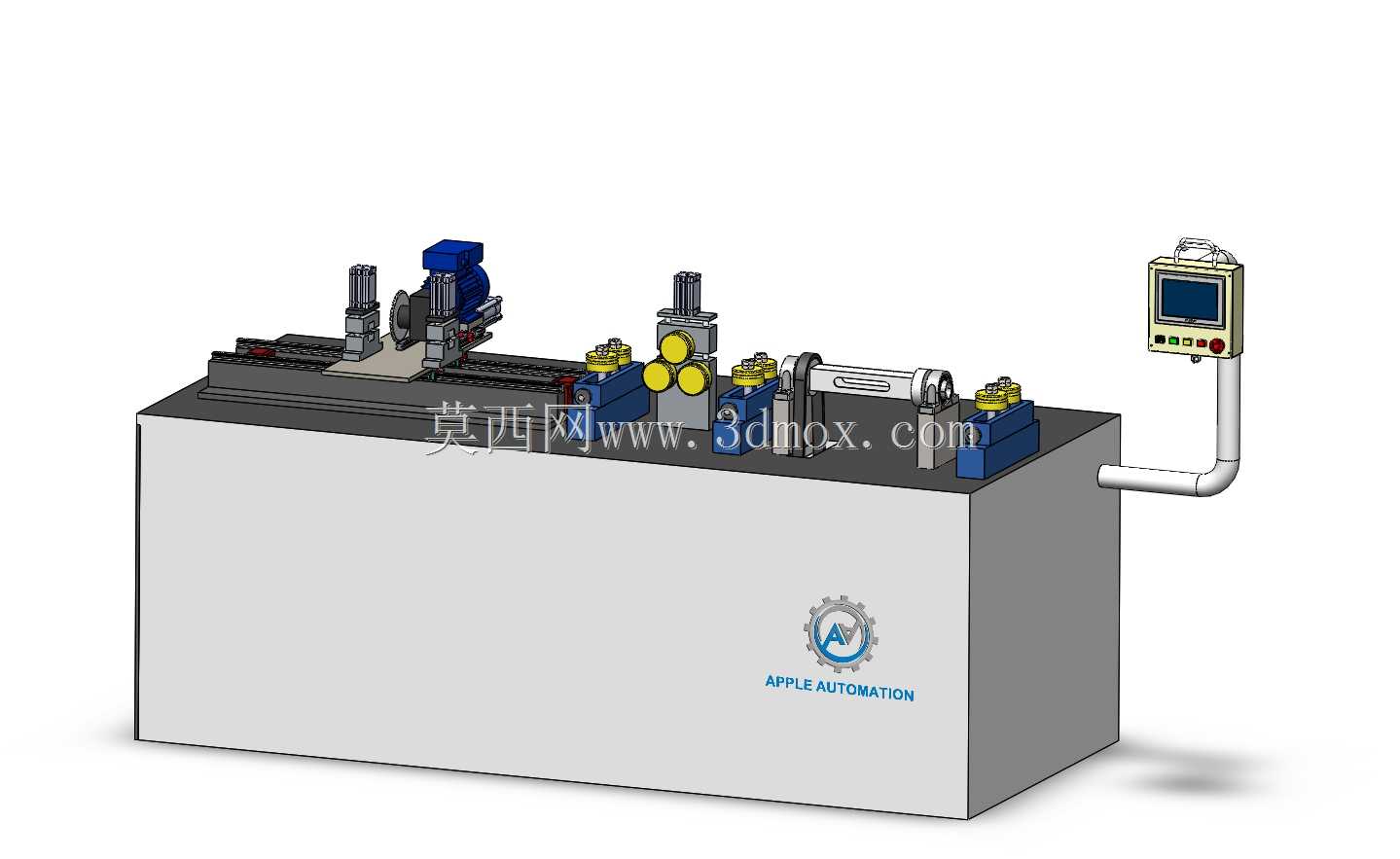

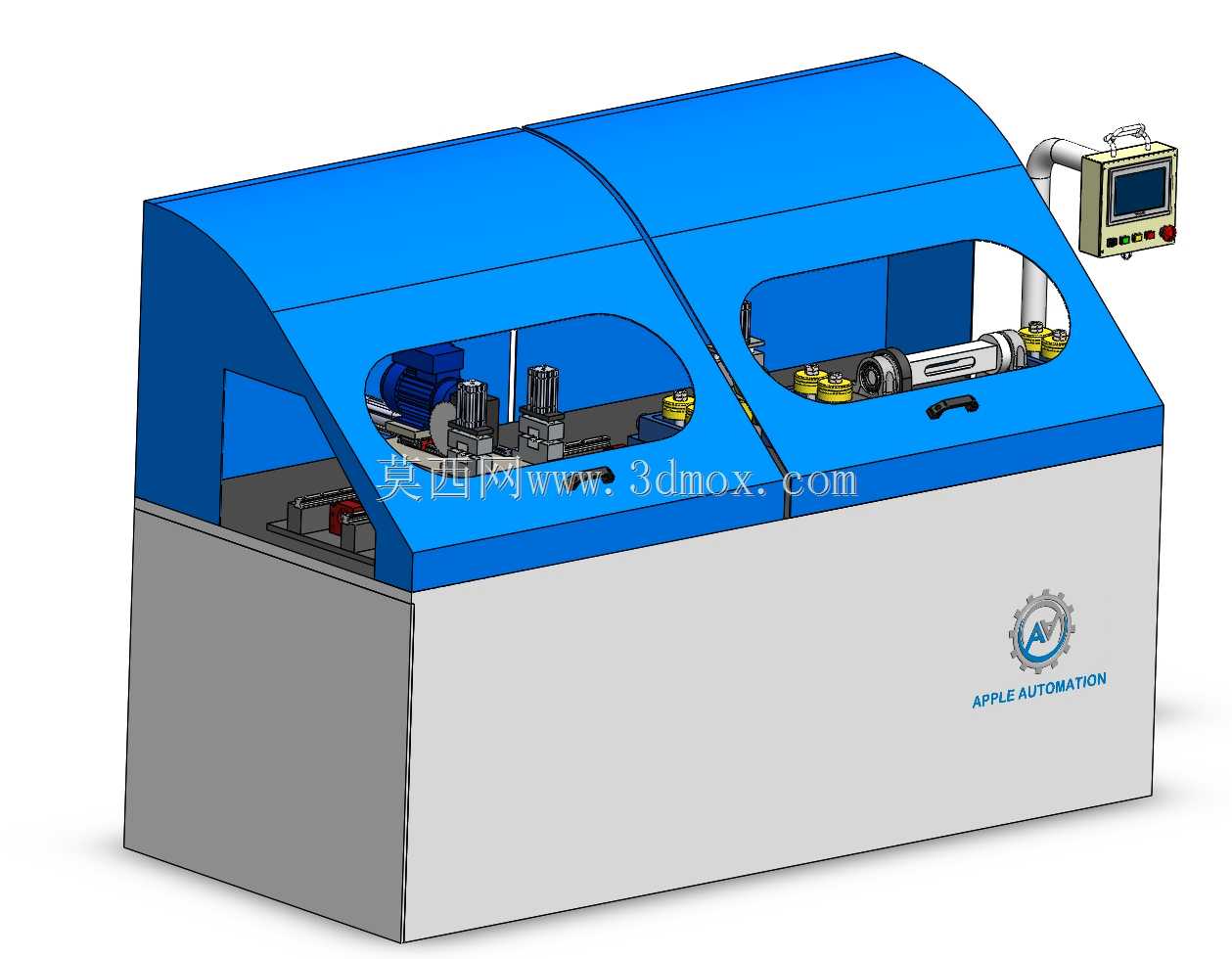

这款数控管段切割设备主要面向金属管材批量加工场景，广泛应用于汽配管路加工、五金管件生产、卫浴管材裁切、钢结构管件预制等生产环节，可针对圆管、类圆截面金属管料完成定长裁切作业，替代传统人工划线切割的低效模式，适配中小规格金属管材的连续化加工需求，能有效降低管材切割的尺寸误差，减少后续端口打磨、校形的工序工作量。设备整体采用分体式防护与主机集成的设计思路，下半部分为一体化焊接成型的主机柜体，作为整台设备的承载基座，柜体内部预留了电气元件安装腔、切削废料收集腔与传动机构安装空间，柜体底部可配合调平地脚完成车间地面的安装固定，无需额外浇筑复杂安装基础，适配常规机加工车间的工位布局；上半部分为双段式圆弧蓝色防护外罩，罩体开设两个椭圆形观察操作窗，配合内嵌式拉手可快速开启罩体完成换刀、调试、清废等操作，封闭防护结构可阻挡切削过程中飞溅的金属切屑与切削液，避免加工过程中的安全隐患，同时降低切削作业产生的噪音扩散。设备右侧外置触控操作终端，操作人员可通过终端直接输入裁切长度、裁切数量、进给速度等加工参数，设备内置的送料机构可自动完成管料的夹持、定长进给，配合切割工位的夹紧定位机构，可保证每一段管料的裁切长度一致性，双工位的布局设计可在一侧工位完成裁切作业时，另一侧完成管料预定位，有效缩短上下料的等待间隙，提升连续加工效率。设备整体外形规整，横向伸出的出料端可配套接料架完成成品管料的归集，安装时仅需预留设备前后侧的操作维护空间、右侧操作终端的人员站位空间即可完成产线部署，进料端可配套自动上料架实现无人化连续上料作业，适配不同壁厚的金属管材裁切需求，切割端口平整无明显毛刺，可直接满足多数管件的后续焊接、装配精度要求。
