手摇式家用小型果蔬榨汁器结构设计

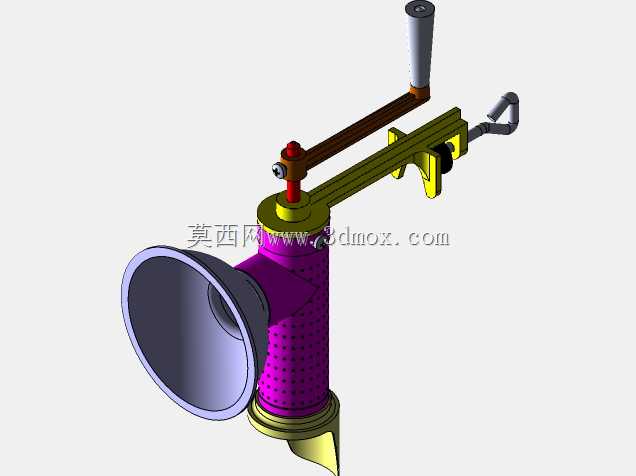

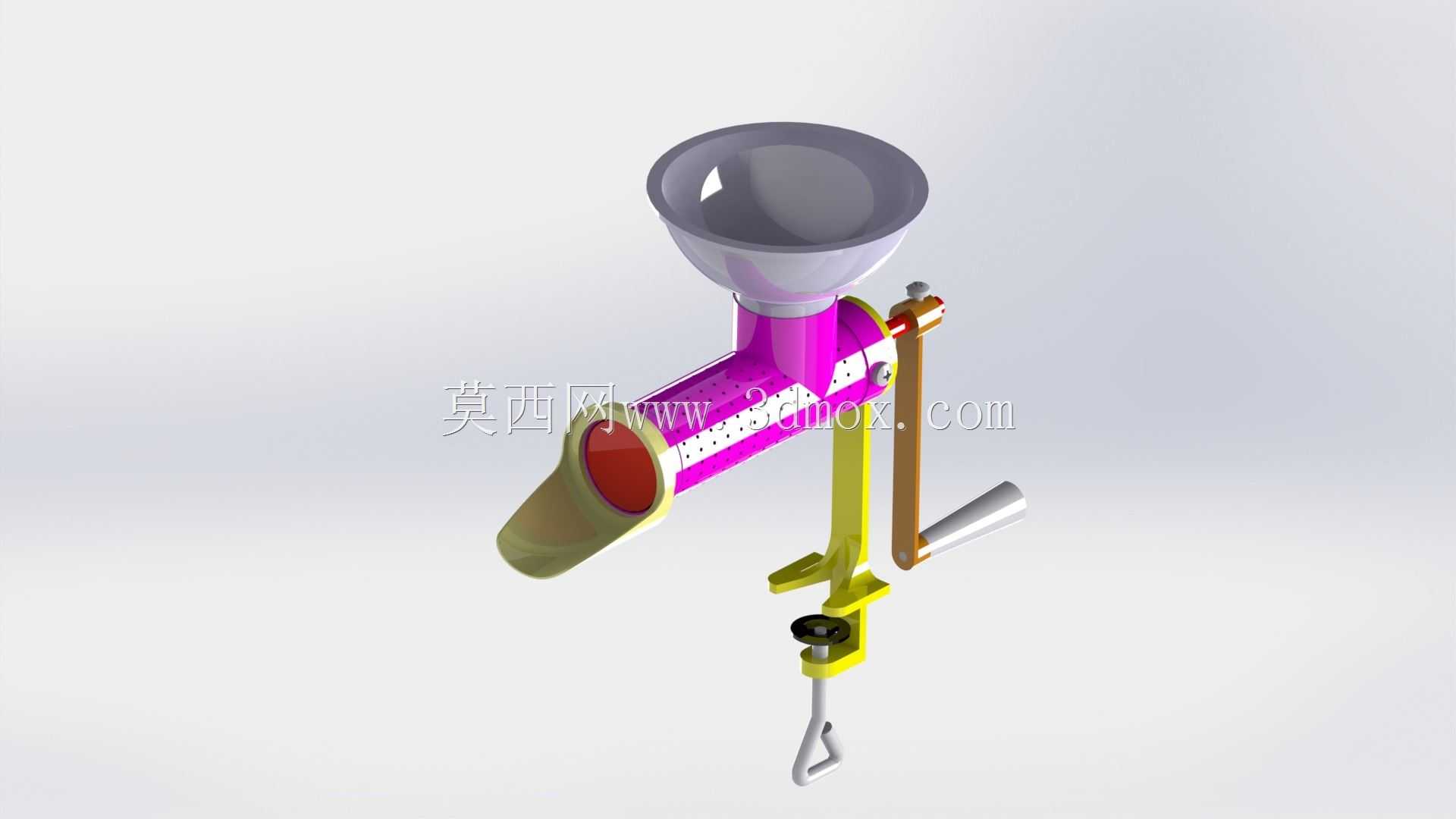

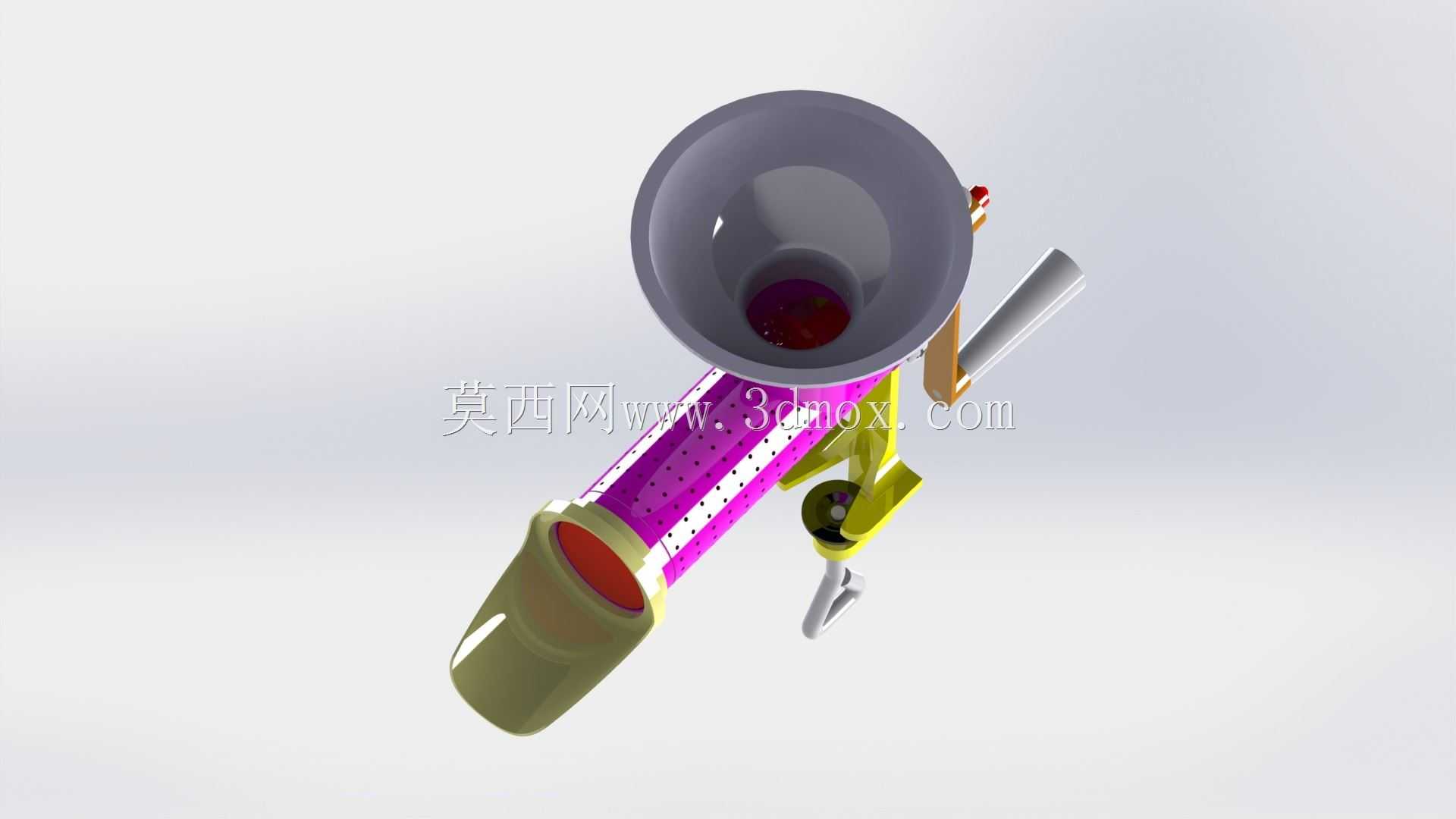

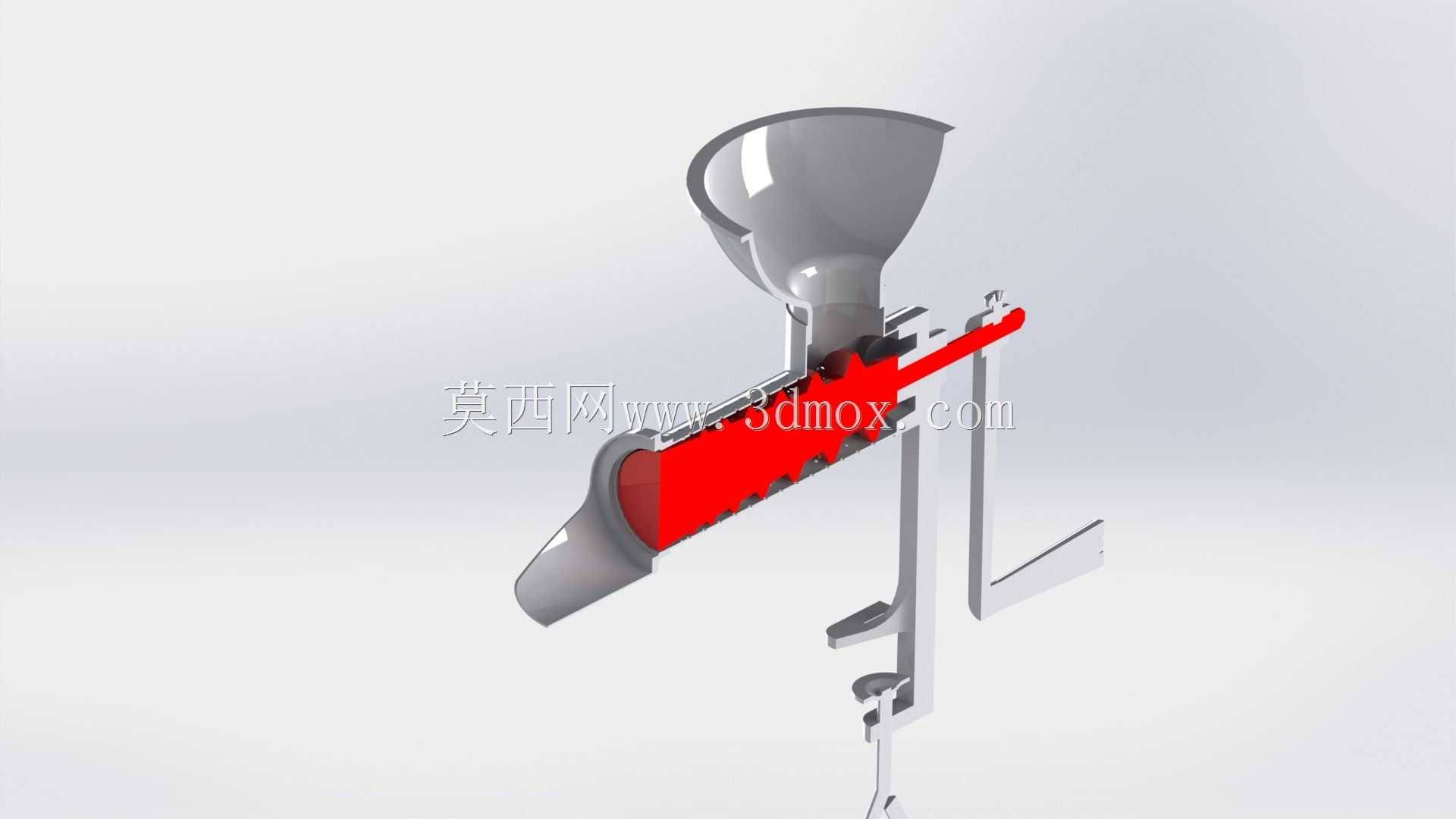

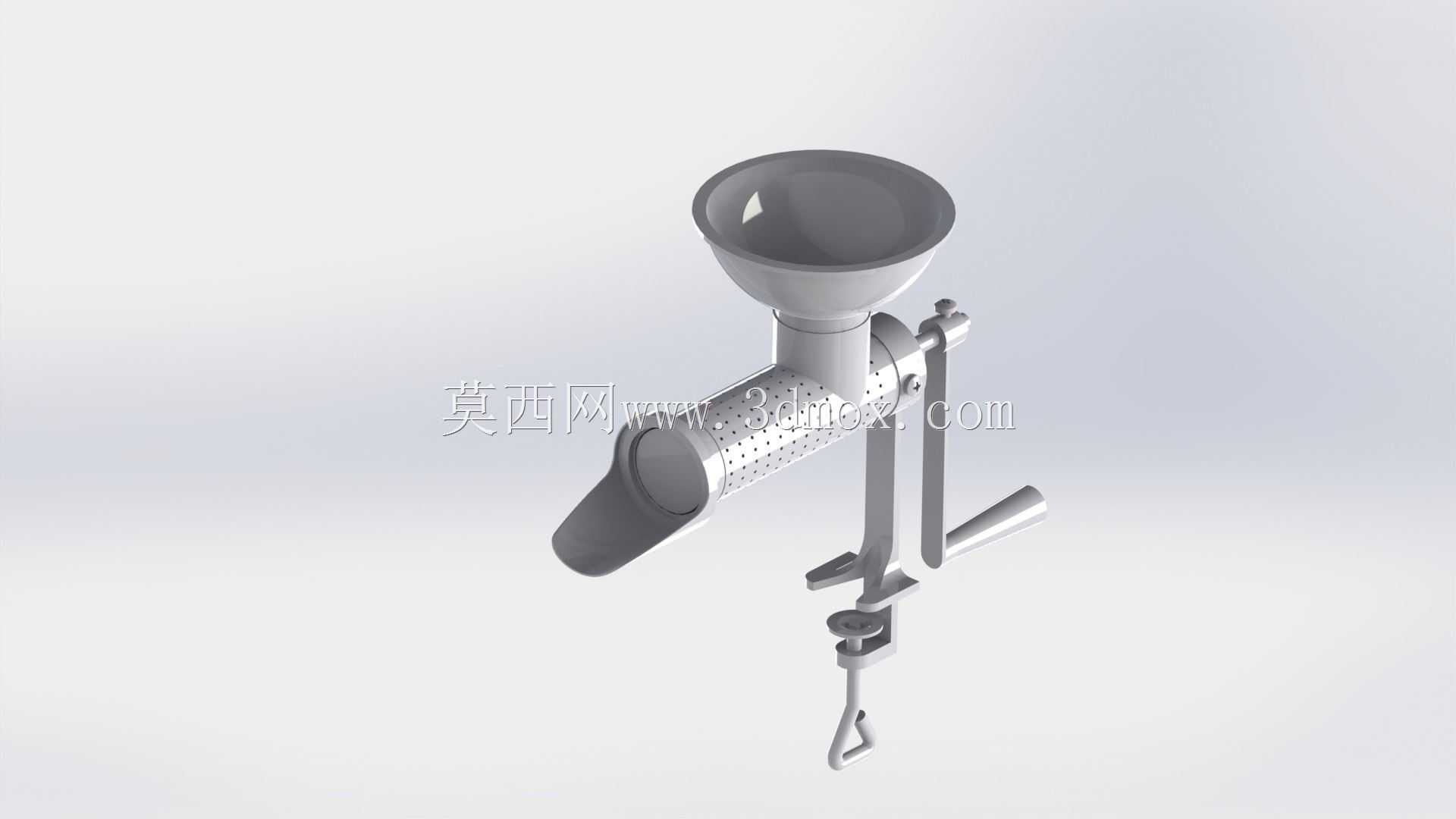

这款手摇式榨汁装置主要面向家庭日常果蔬榨汁、小型餐饮门店鲜榨辅料制备场景，无需外接电源即可完成榨汁作业，尤其适配户外露营、无供电区域的鲜榨需求，也可作为亲子手工体验的操作器具，相比电动榨汁设备结构更简单、清洗维护更便捷，使用过程无噪音干扰。设备核心用途是通过手动摇臂带动内部螺旋挤压轴转动，将投入进料斗的鲜果、蔬菜逐步向前推送挤压，榨出的汁液从前端出液口流出，果渣则顺着挤压腔末端的排渣通道分离排出，能实现汁渣的自动分离，无需额外过滤操作。从功能特性来看，设备底部设计了桌面夹持固定结构，旋转夹持螺杆即可将整机牢牢固定在厚度适配的餐桌、操作台边缘，避免摇转操作时整机移位打滑；进料斗采用大口径敞口设计，可直接投放切块后的果蔬，无需切至过碎尺寸；摇臂搭配防滑握柄，转动时受力顺畅，单手即可完成操作，挤压腔内壁设计有导流棱条，可避免物料随轴空转，提升挤压榨汁效率。设计思路上整体遵循手动器具的人机工程逻辑，整体结构采用模块化拆分设计，进料斗、挤压腔、摇臂、夹持支架均可快速拆卸，使用后可直接拆分冲洗无清洁死角；传动结构采用直连式曲柄传动，无复杂齿轮组，长期使用不易出现卡滞、故障，各部件连接处做了圆角过渡处理，无尖锐棱角避免操作划伤。外形尺寸上整机长度适配常规家用操作台摆放空间，夹持支架的开合范围覆盖多数家庭餐桌、料理台的面板厚度，安装时无需额外打孔，仅通过底部夹持螺杆的旋紧即可完成固定，拆卸后可整体收纳进厨房抽屉，不占用过多储物空间；出液口的伸出长度可适配常规口径的接汁容器，排渣端的位置预留了足够的接渣空间，使用时不会出现汁液外溅、渣料洒落的问题。
