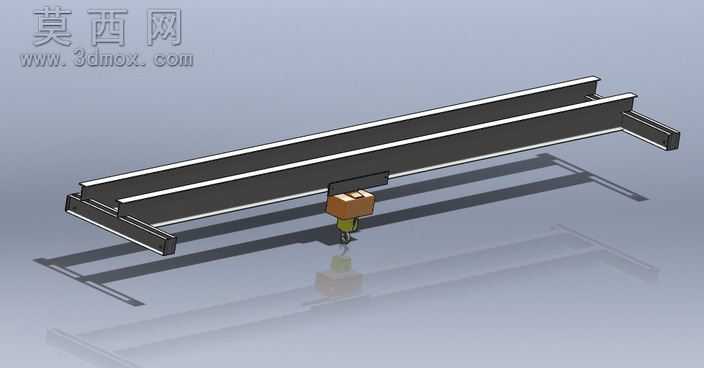

10吨双梁桥式起重机三维设计模型

本模型为10吨额定载荷的双梁桥式起重机三维设计成果，建模过程严格遵循桥式起重机的通用设计规范，完整还原了设备的核心结构与功能特征。建模阶段首先搭建整体装配基准，以两根平行布置的箱型主梁作为核心承载构件，主梁两端设置端梁结构，端梁处预留行走轮组安装位，匹配车间厂房的轨道运行需求，主梁的截面尺寸、跨度比例均参考10吨级起重机的行业标准参数设定，保证结构比例的合理性。主梁下方设置可沿主梁长度方向横向移动的起重小车总成，小车集成起升卷扬机构、吊钩滑轮组与行走驱动结构，吊钩部分做了细节还原，包含滑轮护罩、吊钩防脱卡结构，小车的行走轮与主梁下翼缘轨道的配合间隙做了合理预留，还原真实设备的运动逻辑。模型的端梁部分同样做了细节刻画，包含端梁连接法兰、缓冲器安装位、行走驱动电机的简化结构，整体装配关系清晰，各部件的层级划分明确，无多余的冗余结构。渲染阶段采用工业设备常用的金属材质表现，主梁、端梁等钢结构件赋予深灰色哑光金属漆质感，起重小车的电机部分做了分色处理，吊钩滑轮组采用金属原色搭配警示色的吊钩标识，场景添加了柔和的环境光与投影效果，清晰展现各部件的结构轮廓与装配关系，整体视觉效果贴合真实工业设备的外观特征。设计过程中重点考量了桥式起重机的功能实现逻辑，双主梁的结构形式保证了大跨度下的承载刚度，起重小车的横移配合整机沿厂房轨道的纵移，可实现覆盖范围内任意位置的重物吊运，模型可用于起重设备的结构原理演示、方案设计参考，也可作为相关课程设计、工程实训的参考素材，帮助理解桥式起重机的整体构造与工作原理，各部件的连接关系、运动副位置均做了合理预留，可支持后续的运动仿真添加与结构优化调整。
