高精度自行车传动循环滚子链条三维设计

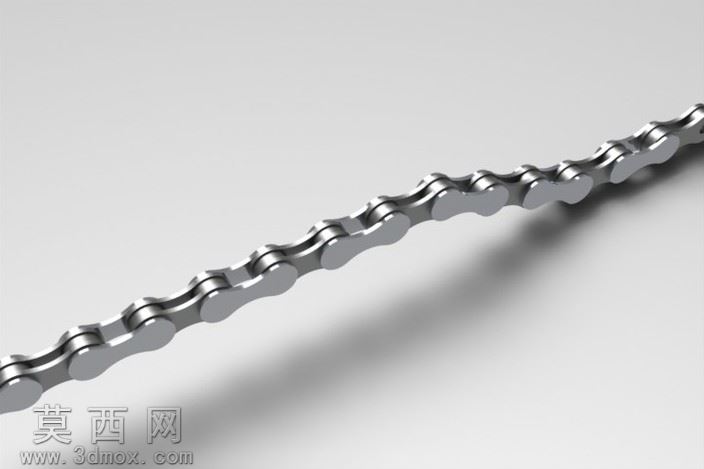

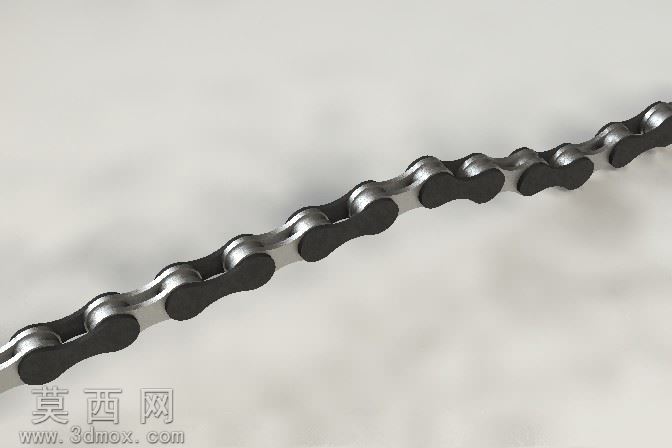

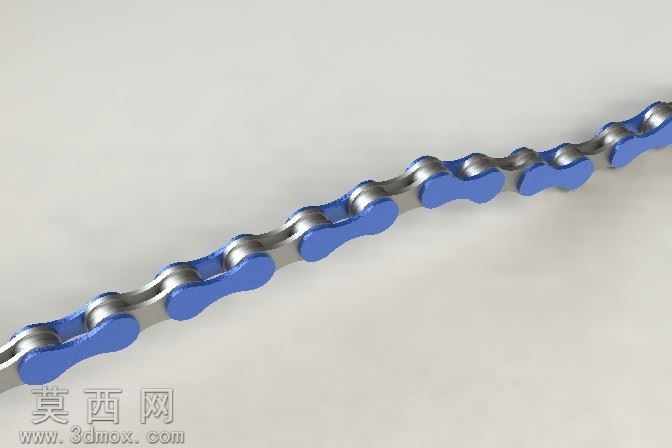

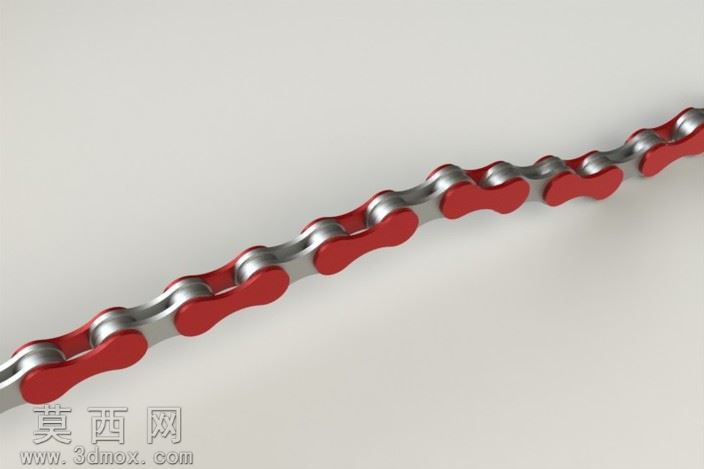

本作品为传动用循环滚子链条的三维参数化设计成果，建模阶段采用SolidWorks完成全零件参数化构建，首先对链条的核心组成单元进行拆解，分别完成外链板、内链板、销轴、套筒、滚子五个基础零件的独立建模，建模过程严格遵循机械设计手册中滚子链的尺寸规范，对链板的8字形轮廓做了精准的曲率约束，保证链板两端销孔的同轴度公差符合传动件设计要求，销轴与套筒的配合面、套筒与滚子的转动配合面均预留了合理的装配间隙，还原真实链条的活动铰接特性。装配阶段采用自底向上的装配逻辑，先完成单节链节的子装配，通过同轴、重合配合锁定内、外链板与销轴、套筒的相对位置，再利用线性阵列配合路径配合功能，将单节链节沿环形闭合路径完成整链装配，同时为每一处铰接位置添加了高级机械配合中的铰链约束，保证整链可以模拟真实循环传动时的弯折运动，可直接用于传动机构的运动仿真。材质与渲染阶段，针对不同零件赋予了差异化的材质属性：链板部分采用高光亮面红色烤漆金属材质，调整了材质的反射粗糙度与清漆层参数，还原烤漆表面光滑饱满的质感；销轴、滚子、套筒部分采用抛光不锈钢材质，调高金属度参数与环境反射强度，突出金属零件的冷冽光泽；渲染时采用柔和的影棚布光，主光源从侧上方45度投射，搭配补光弱化零件阴影，添加了微弱的环境光遮蔽效果，突出链节之间的装配层次与结构细节，最终渲染效果清晰展现了链条的结构特征与材质质感。设计过程中重点考量了循环链条的运动特性，所有链节的铰接自由度均做了合理约束，无过定义或欠定义的配合问题，模型可直接导入运动仿真模块，添加链轮配合后即可模拟链条传动的完整运动过程，可用于自行车传动系统、输送机构等场景的设计参考、装配教学或运动演示使用，模型结构完整，细节还原度高，各零件可单独编辑修改参数，适配不同规格链条的快速改型设计需求。
