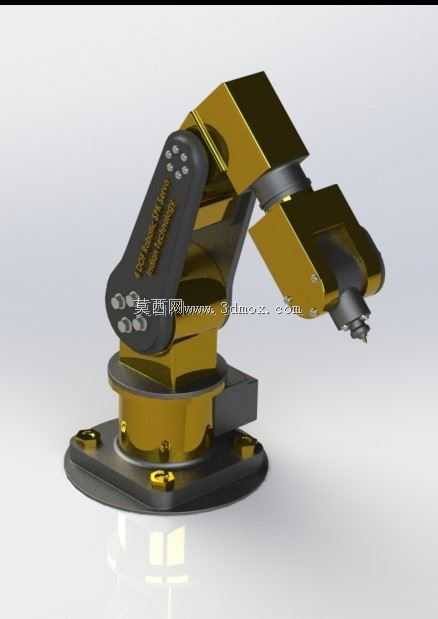

多关节伺服驱动工业作业机械臂结构

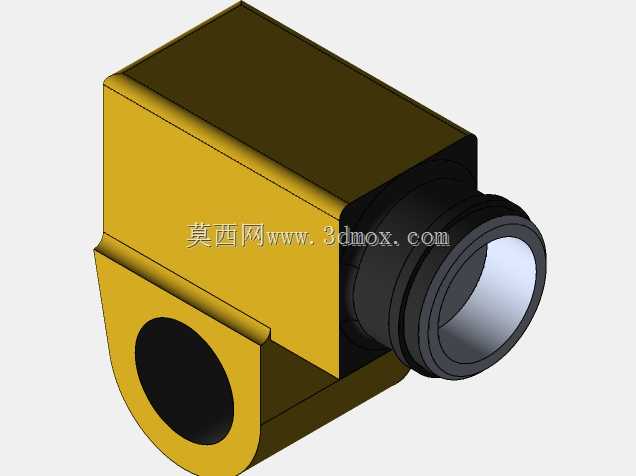

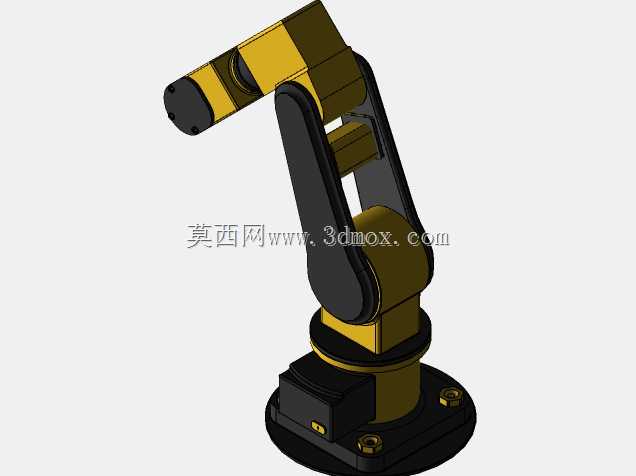

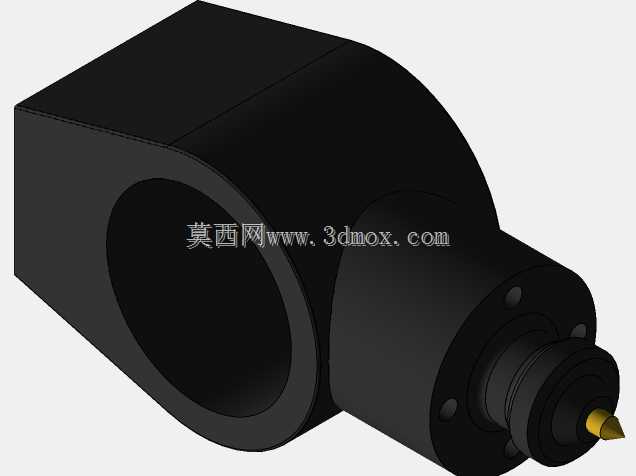

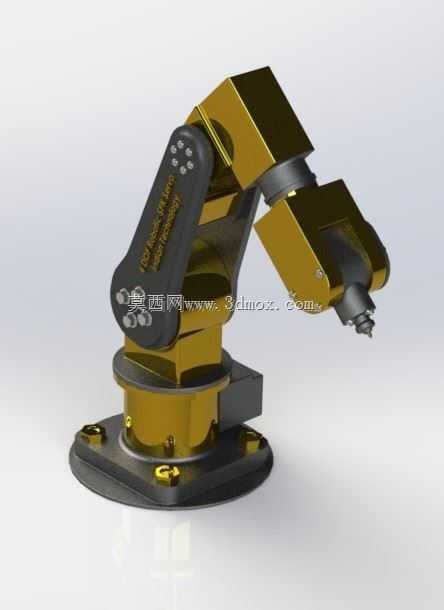

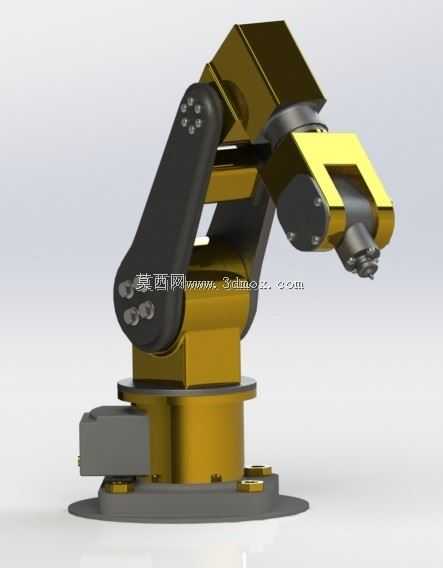

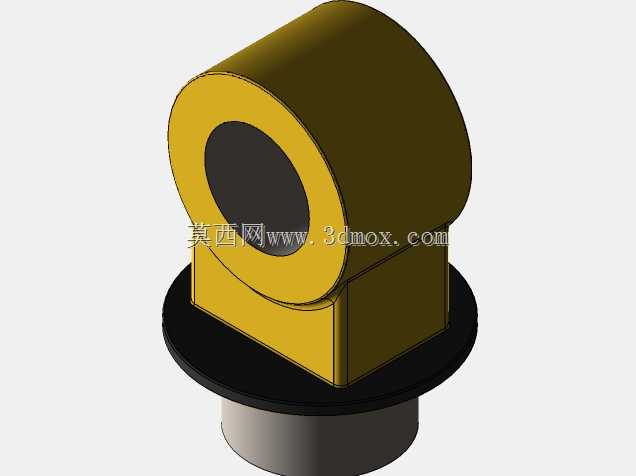

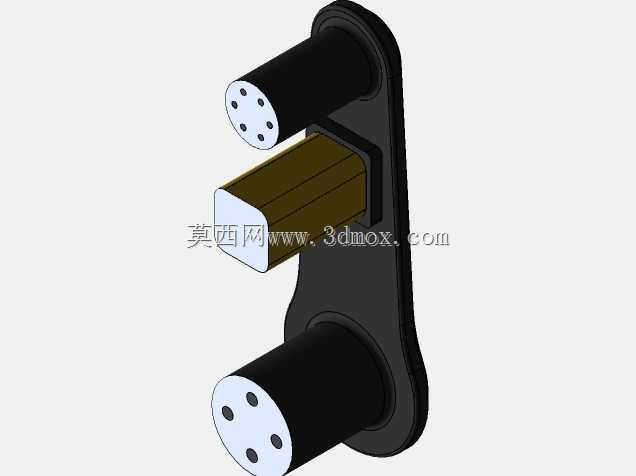

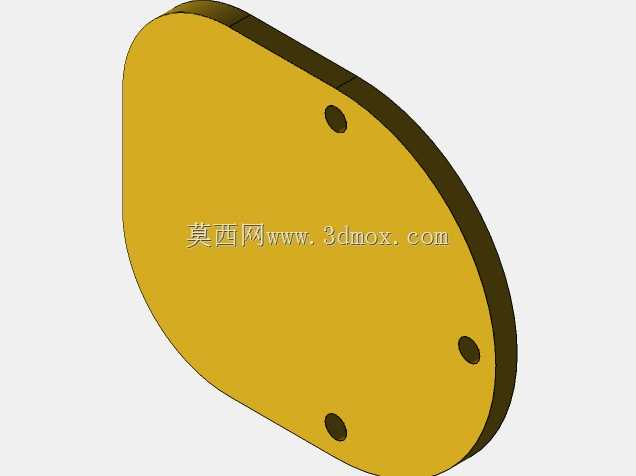

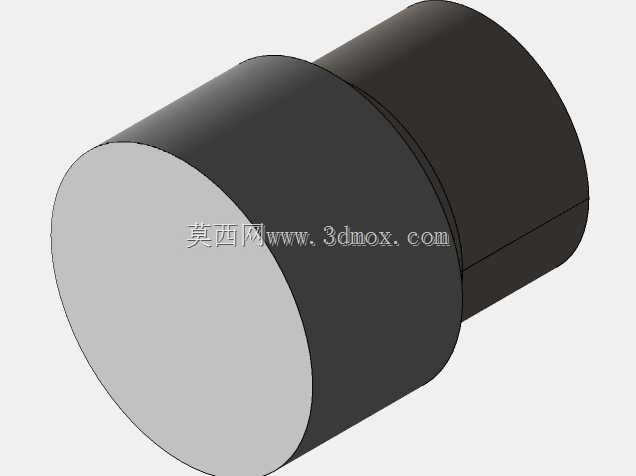

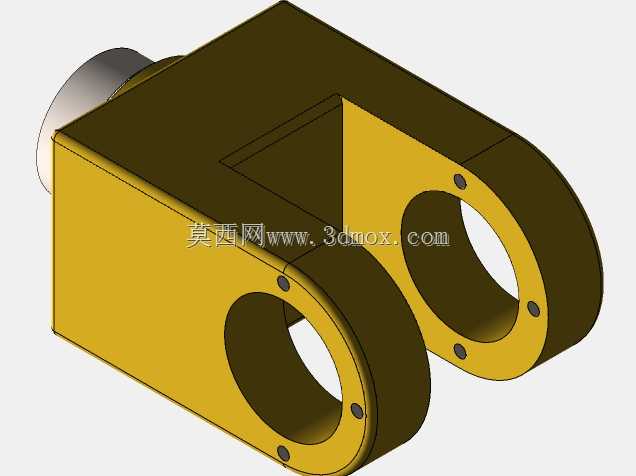

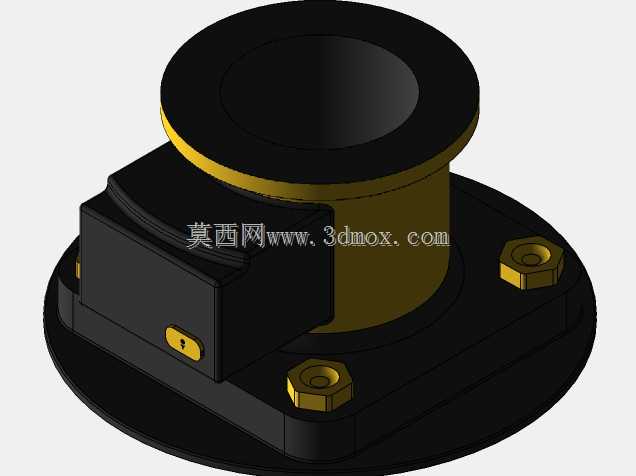

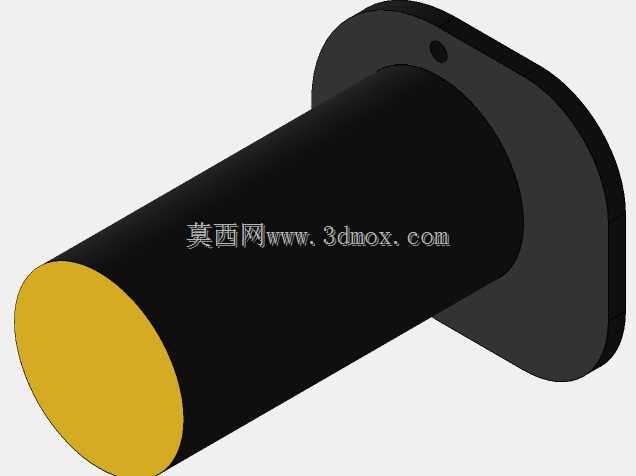

这款多关节伺服机械臂主要面向精密加工、小件装配、工位转运、柔性打磨等离散制造场景，可适配电子元器件组装、小型五金件铣削修边、实验室样本转运、教学实训平台搭建等多种作业需求，能够在狭小工位空间内完成多自由度的位姿调整，替代人工完成重复性高、精度要求稳定的持续性作业，有效降低人工重复操作的疲劳误差，提升小批量多品类生产场景的工位柔性适配能力。该机械臂采用多关节串联构型，底座为圆盘式安装结构，可通过螺栓固定在工作台面、专用机架或者移动小车上，安装时需预留底座周边不小于120mm的操作维护空间，避免关节回转时与周边工装、线缆产生干涉；整机展开后最大作业半径覆盖450mm范围，竖直方向升降行程可达280mm，能够满足常规桌面级作业工位的覆盖需求，关节处采用伺服驱动单元配合精密减速结构，可实现各关节角度的精准控制，重复定位精度能够满足小件装配、精密涂胶等作业的公差要求。设计过程中采用模块化构型思路，将底座回转关节、大臂俯仰关节、小臂俯仰关节、腕部回转关节做独立模块化拆分，每个关节单元预留标准的机械安装接口与电气走线通道，既方便后期根据作业需求调整臂长配置，也便于日常维护时快速拆解更换易损部件；末端执行器采用通用适配接口设计，可根据不同作业场景快速更换夹爪、铣削头、涂胶针、吸盘等不同工具，无需对臂体主体结构做大规模改动，仅需调整对应控制参数即可适配新的作业工序。臂体主体结构采用兼顾强度与轻量化的构型设计，运动部件做了动平衡配重优化，在高速启停作业时能够有效降低关节负载冲击，延长驱动部件的使用寿命；外壳采用流线型包覆设计，既可以避免作业过程中粉尘、切削液进入关节内部影响传动精度，也能减少臂体运动时的突兀棱角，降低工位作业的磕碰风险。走线采用内部隐藏式布局，所有动力线缆、信号线缆均从臂体内部空腔穿过，避免外部走线在关节回转时出现线缆缠绕、拉扯磨损的问题，提升设备长时间运行的可靠性。在实际产线应用中，该机械臂可搭配视觉识别单元完成散乱小件的抓取排序，也可配合传送带完成上下料工位的工件转运，还能搭载力控传感器完成精密压装、柔性打磨等需要力反馈的作业工序，适配多品类小批量生产的快速换产需求，无需针对单一产品做专用工装的大规模调整，仅需更换末端工具并调用对应作业程序即可快速切换生产任务，能够帮助中小制造企业以较低成本实现工位的自动化升级，减少专用设备的投入成本，提升产线的柔性适配能力。
