拖拉机单作用油缸液压动力转向桥结构

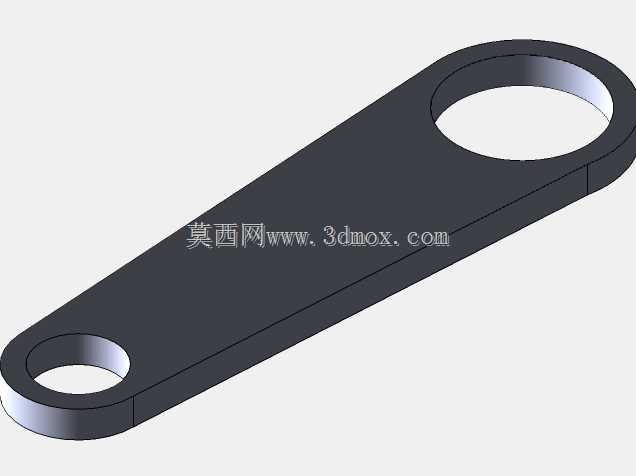

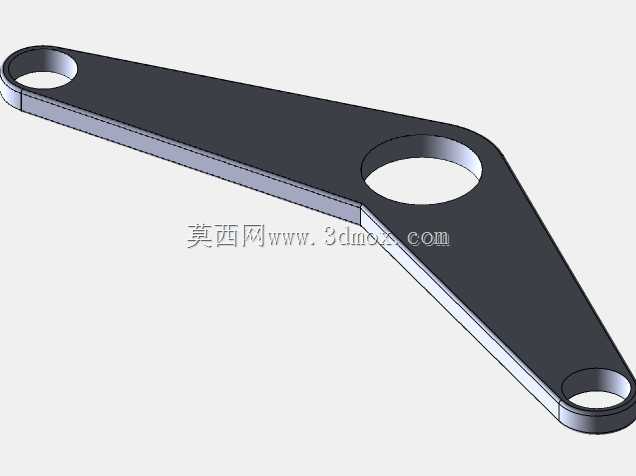

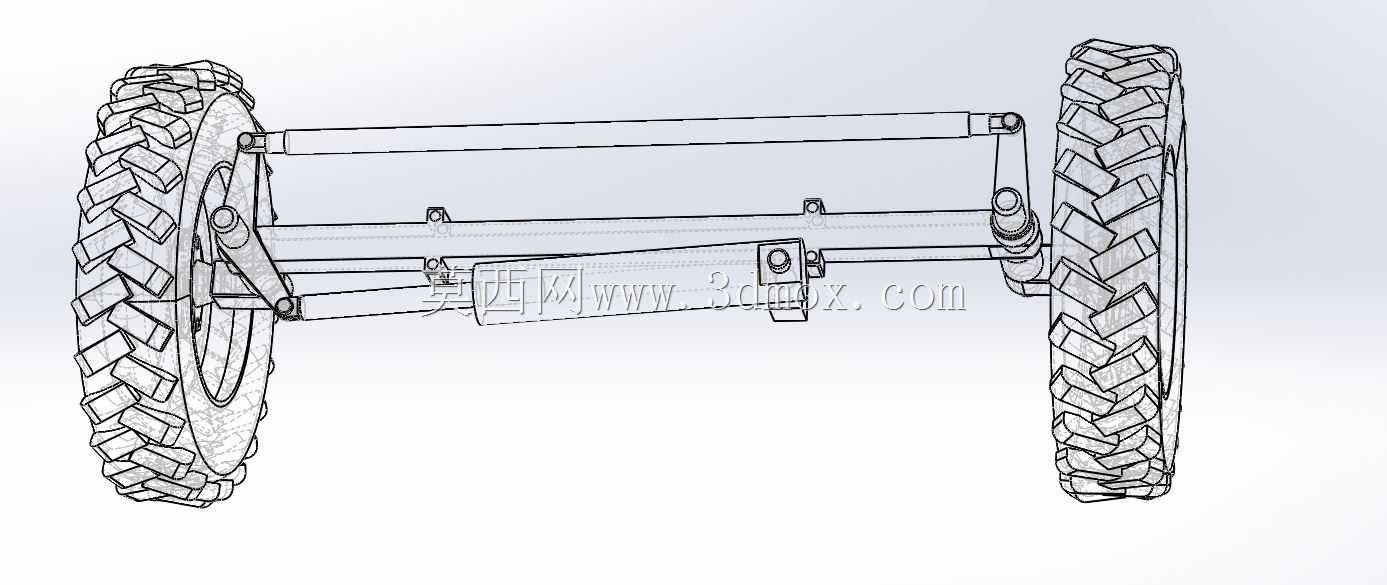

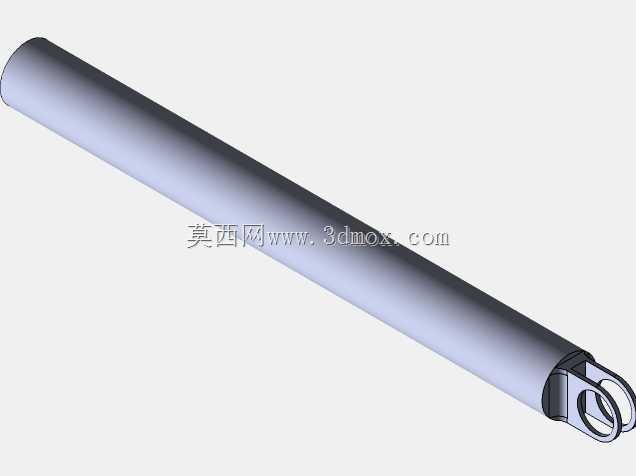

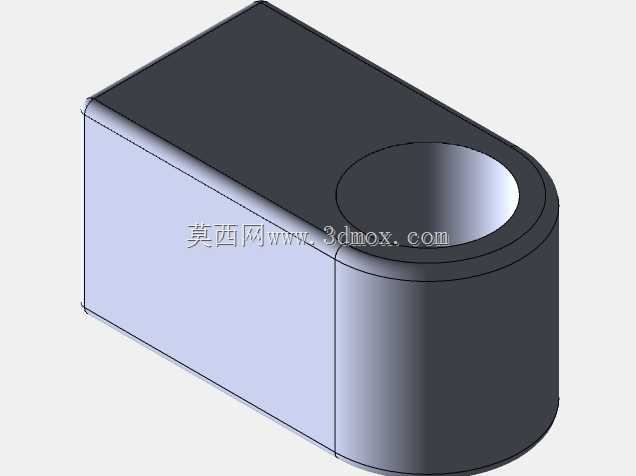

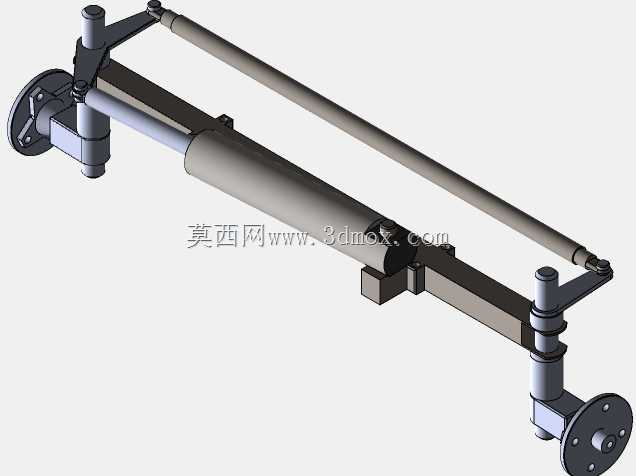

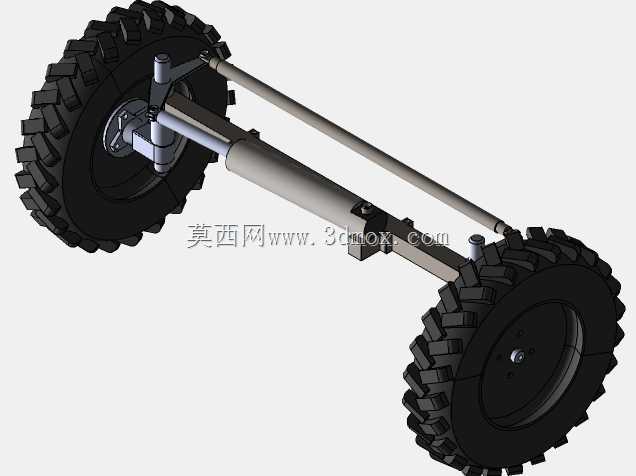

　　这套转向结构主要适配中小马力段农用拖拉机的前桥转向场景，针对农田作业时转向阻力大、频繁打方向的工况设计，替代传统纯机械拉杆转向结构，降低驾驶员操作强度，同时适配非铺装路面的颠簸工况，保证转向动作的平顺性。结构核心采用单作用液压油缸作为转向动力输出部件，油缸横向布置在两侧转向节之间，缸筒端与一侧转向节的固定支座铰接，活塞杆端与另一侧转向节的摇臂铰接，当高压油进入油缸无杆腔时，活塞杆伸出推动两侧转向节绕主销转动，带动车轮完成偏转，油缸的回油侧依靠转向轮的回正力矩完成复位，相比双杆双作用油缸结构更简单，密封件数量更少，适配农用机械维护条件有限的使用场景。两侧行走轮采用大花纹越野轮胎，轮辋通过轮毂螺栓与转向节上的轮毂轴连接，

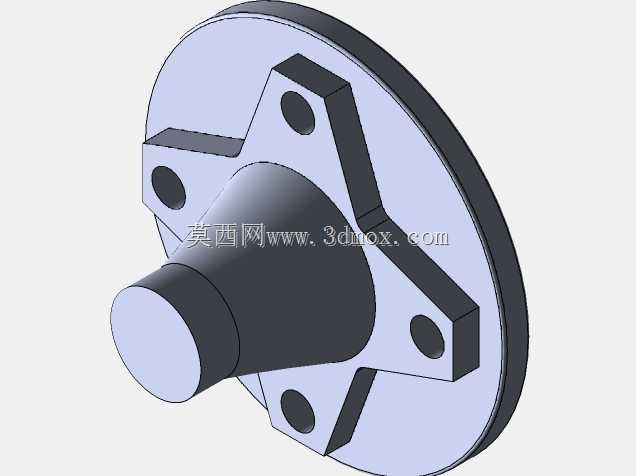

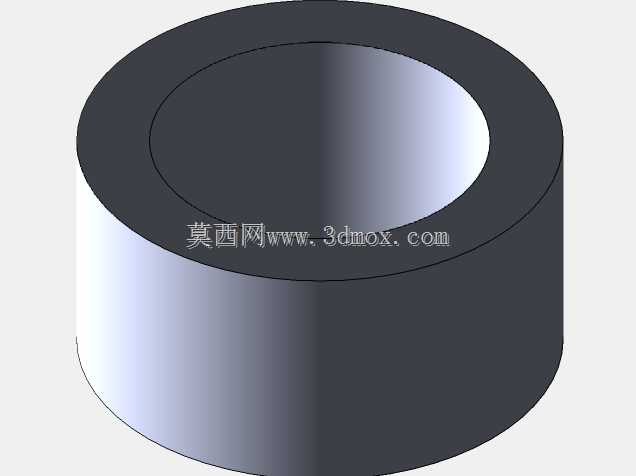

　　轮毂内部预留圆锥滚子轴承安装位，可承受农田作业时的径向冲击与转向时的轴向载荷，轮胎的抓地花纹深度适配泥泞、松软耕地的行走需求，避免转向时出现侧滑。转向横拉杆采用可调长度设计，杆体两端配置球头铰接头，可通过调整杆体长度校准前束值，抵消零件加工与装配误差带来的轮胎偏磨问题，横拉杆平行布置在液压油缸的上方，与油缸形成平行四边形转向联动结构，保证转向时内外轮的转角关系符合阿克曼转向几何特性，减少转向过程中的轮胎滑动磨损。设计阶段预留了充分的改装适配空间，油缸的安装支座、转向节的连接法兰位置都预留了通用安装孔位，可根据不同机型的轮距要求调整安装位置，也可通过更换不同厚度的隔套、调整螺母的锁紧位置适配不同规格的轮毂与轮胎，

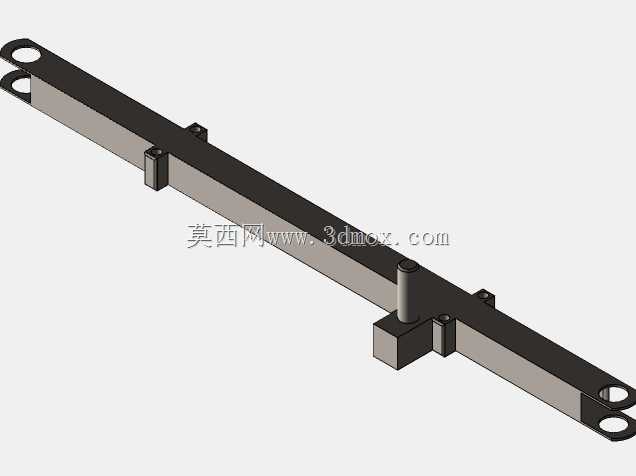

　　不需要对桥体主体结构做二次加工即可完成适配。安装边界方面，桥体主体的横向安装尺寸适配1.2米至1.6米轮距的拖拉机机型，油缸的最大行程对应前轮最大内转角40度、外转角32度，满足田间地头小半径转弯的作业需求，油缸的进出油口采用标准农用液压管接头规格，可直接对接拖拉机现有液压系统的输出油路，不需要额外加装分流阀或专用转向器即可完成动力匹配。转向节主销设计有8度的内倾角与3度的后倾角，保证转向轮在行驶过程中具备自动回正能力，即使液压系统出现泄压故障，也可通过机械拉杆结构保证转向功能的基础可用性，避免作业过程中出现转向失效的安全问题。整个结构的受力点都做了加强处理，油缸铰接座、转向节摇臂位置都采用加厚钢板焊接结构，焊缝位置做了应力释放处理，可承受农田作业时频繁的冲击载荷，避免长期使用后出现焊缝开裂、铰接孔磨损松旷的问题。
