手动薄板钣金折弯加工设备结构

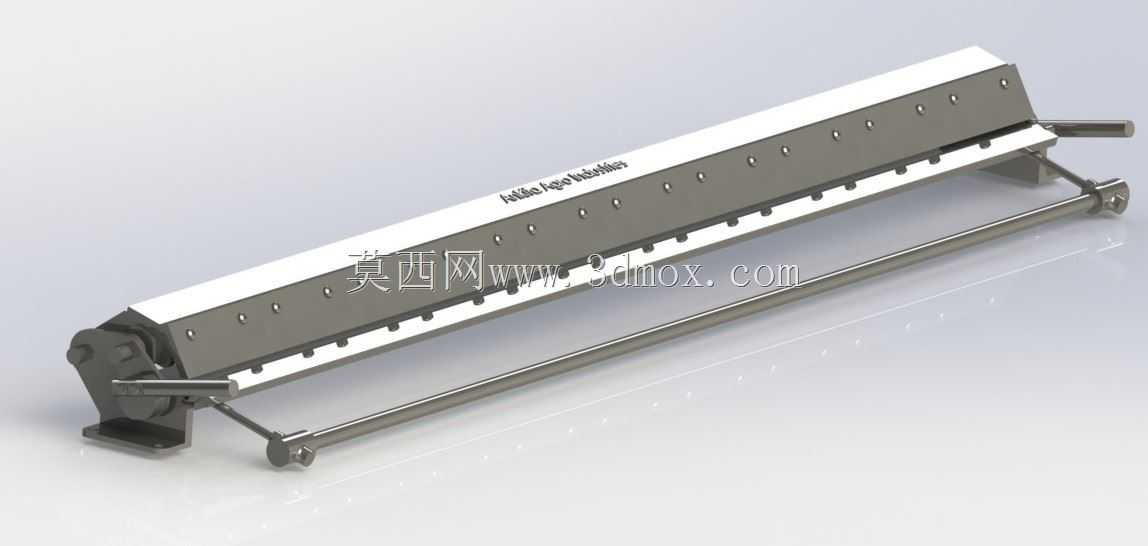

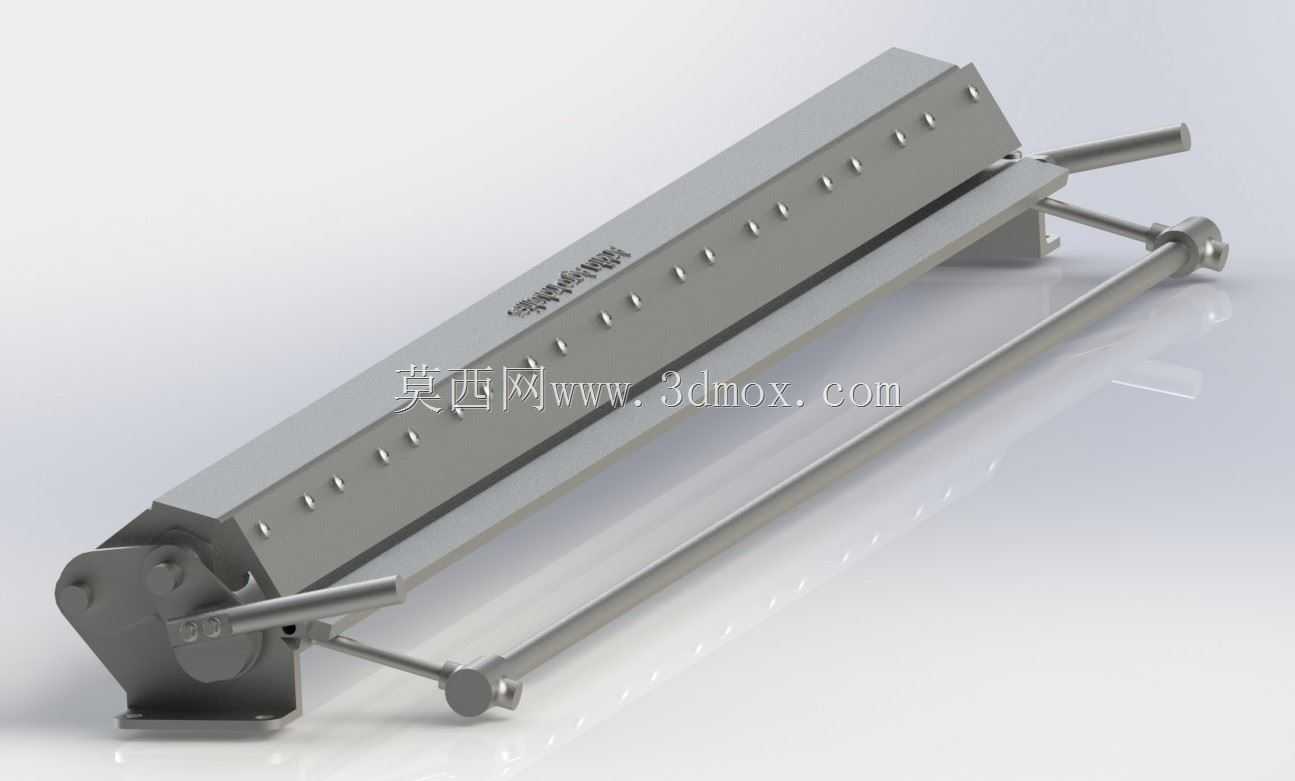

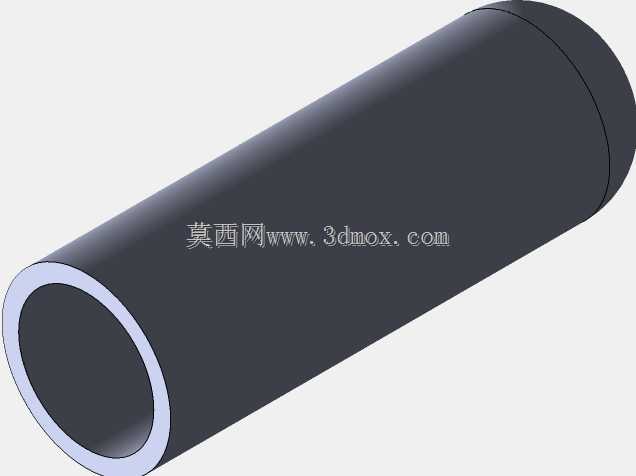

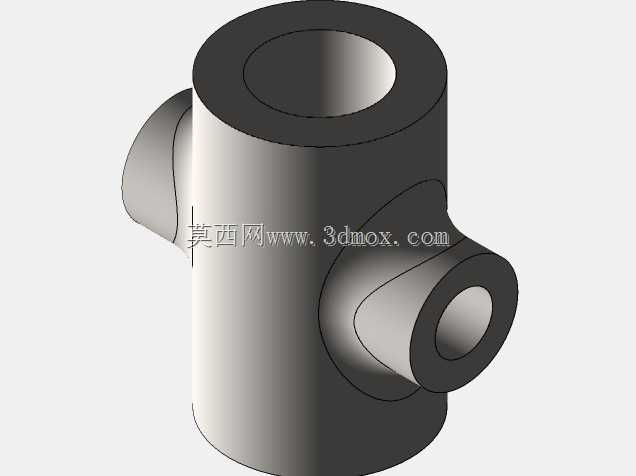

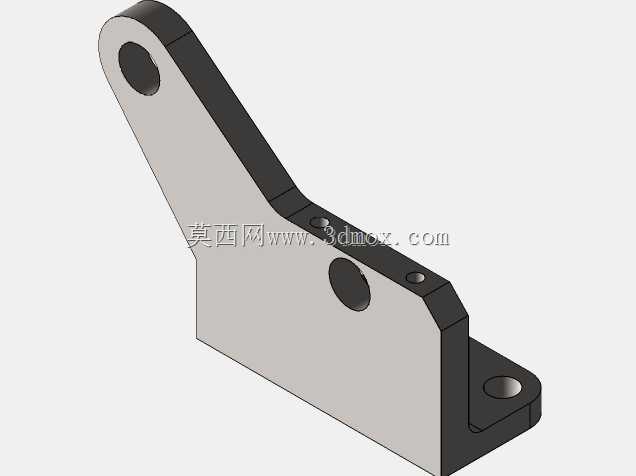

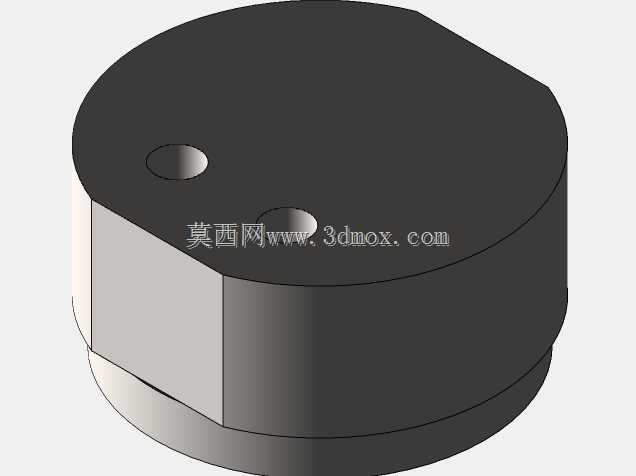

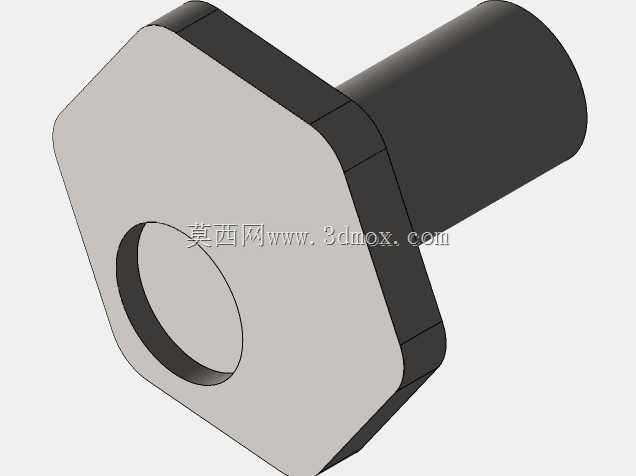

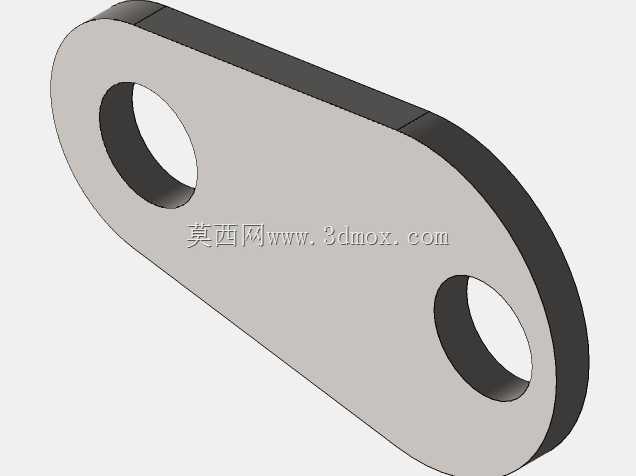

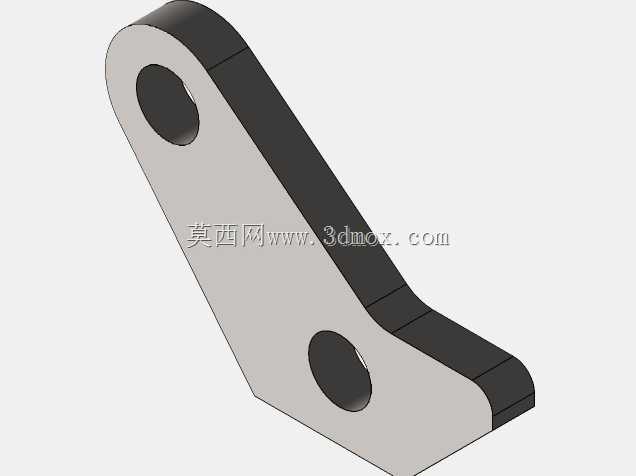

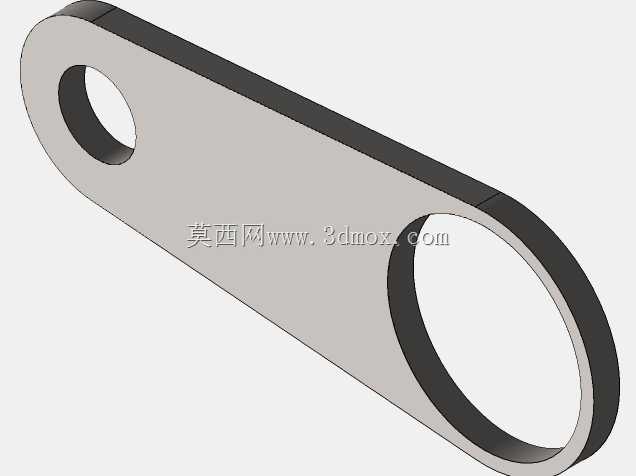

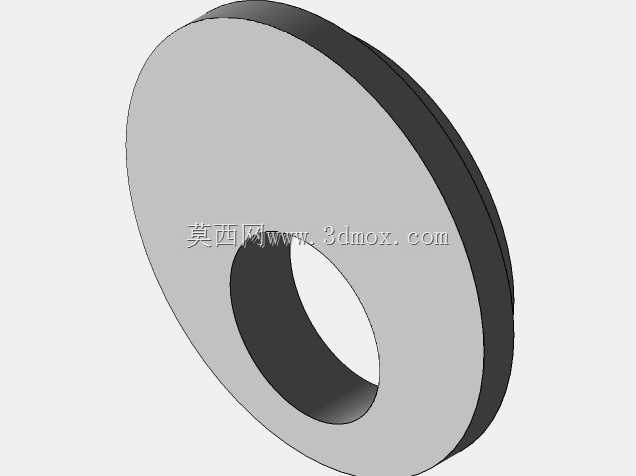

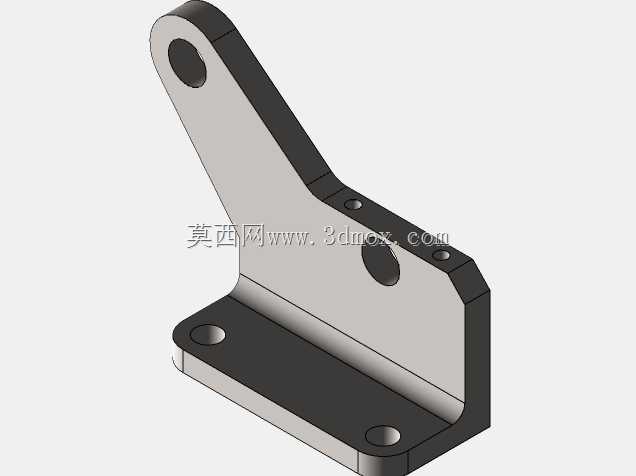

这款手动折弯设备主要面向2米幅宽以内的薄板冷弯加工作业场景，在小型五金加工、农机具修造、户外钣金构件现场制作等场景中适配性极强，无需外接动力源即可完成折弯作业，对无供电配套的野外维修、零散加工场景十分友好。设备核心改进了蟹板偏心施压机构，替代传统手动折弯机的凸轮压紧结构，施压过程中压力输出更线性，可避免薄板压紧阶段出现的滑移、压痕问题，对0.5-2mm厚度的冷轧钢板、镀锌板、薄铝板都能实现稳定压紧，折弯角度可通过侧方调节杆进行限位控制，常规作业下折弯角度精度可控制在±1°范围内，满足常规钣金构件的形位公差要求。从结构设计逻辑来看，设备整体采用长条形卧式布局，主体承压梁采用一体式型钢加工而成，减少拼接焊缝带来的应力变形问题，两端的铰接旋转座采用加厚铸钢件，承受折弯扭矩时不会出现轴孔旷量，延长设备长期使用的精度保持周期。操作侧的两根加长手柄分别对应压紧机构与折弯翻板机构，操作时先通过前侧手柄驱动偏心蟹板完成压板锁紧，再扳动折弯侧手柄带动翻板旋转完成折弯动作，操作力经过杠杆比优化，单人即可完成整幅2米薄板的折弯作业，无需额外辅助人员。安装边界方面，设备底部预留四个螺栓固定孔，可直接固定在常规钢制工作台或木质工装台面上，台面承载要求不低于500kg即可满足作业稳定性需求，设备整体宽度不超过400mm，长度与加工幅宽匹配为2100mm，安装后占用工作台纵深空间较小，适合小型加工车间的工位布局。在实际生产应用中，这类手动折弯设备常用来加工农机外覆盖件、通风管道法兰边、小型配电箱壳体、五金支架类零件，相比大型数控折弯机，其投入成本低、操作门槛低、维护简单，不需要专业编程人员即可快速上手，对于小批量、多品种的钣金加工订单，能大幅降低生产准备周期，不需要针对不同零件更换模具，通过调整压板间隙即可适配不同板厚的加工需求。设备的翻板边缘做了R3圆角处理，折弯过程中不会在板件弯折处产生明显压痕，对于表面质量要求较高的装饰类钣金件，也能获得较好的成型外观。
