自行车后拨链变速器三维结构设计

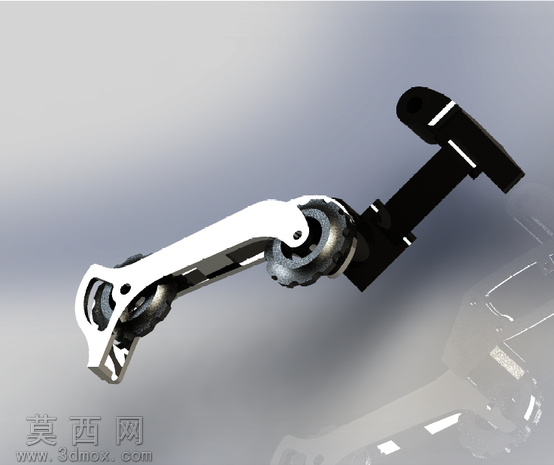

本作品为自行车后拨链变速器的三维建模设计成果，建模阶段依托参数化三维设计软件完成全零件的特征构建，首先针对后变速器的核心功能模块拆分建模逻辑，将整体结构划分为安装固定座、平行四边形连杆机构、导轮支架、张紧导轮组四个核心部分逐一构建。建模过程中严格遵循自行车变速部件的实际装配公差要求，对连杆铰接处的转轴配合位、导轮的轴承安装槽、固定座的车架安装孔位均采用精确尺寸约束，保证各活动部件的运动干涉检查一次性通过，还原后变速器在变速过程中平行四边形连杆带动导轮组横向位移、张紧导轮实时贴合链条的运动逻辑。材质与渲染阶段，针对不同零件的实际工业用材赋予对应材质属性：安装固定座与外侧连杆采用6061铝合金材质，设置磨砂阳极氧化的表面质感，还原金属哑光的漫反射效果；活动铰接转轴采用不锈钢材质，添加轻微的金属反光与表面拉丝纹理；导轮部分采用工程塑料与金属轴承结合的材质表现，塑料部分添加细腻的颗粒质感，金属轴承部分设置高反光的镀铬材质效果；张紧弹簧部分采用弹簧钢材质，还原金属线材的表面光泽。渲染阶段采用三点布光方案，主光源从侧上方45度投射，突出零件的结构轮廓与材质层次，辅光源补全暗部细节避免结构死角死黑，背景采用渐变浅灰突出主体结构，同时添加柔和的地面反射效果提升真实感。设计思路上，本模型还原了后变速器的核心变速逻辑，通过平行四边形连杆的几何约束保证导轮组在横向移动过程中始终与飞轮片保持平行，张紧臂的扭簧结构预留了合理的预紧力参数空间，可模拟不同链条张紧度下的工作状态，模型各零件可单独拆分编辑，能够用于变速机构的运动仿真演示、结构优化设计参考，也可作为自行车整车装配建模的配套零部件使用，完整还原了民用运动自行车后变速器的典型结构特征，兼顾了外观还原度与结构参数的准确性。
