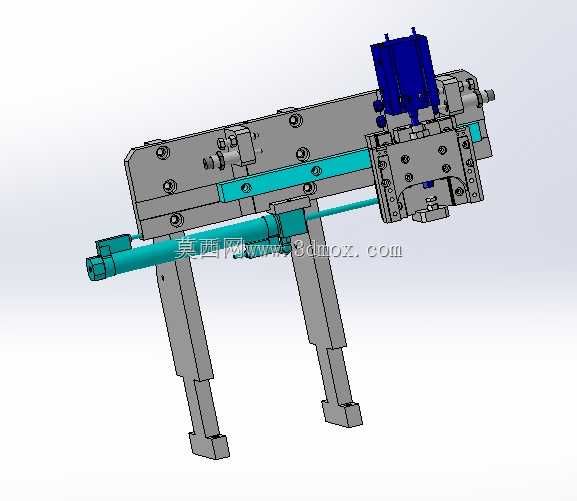

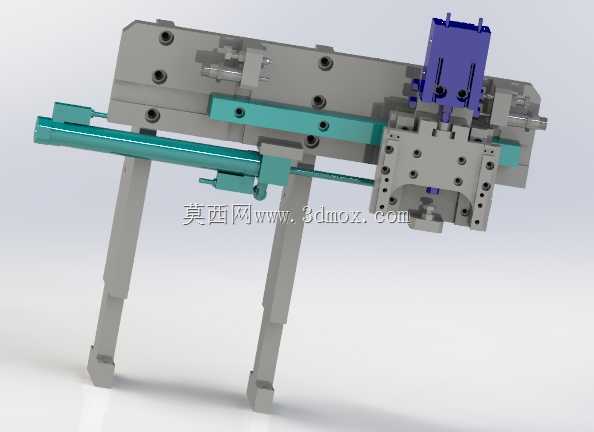

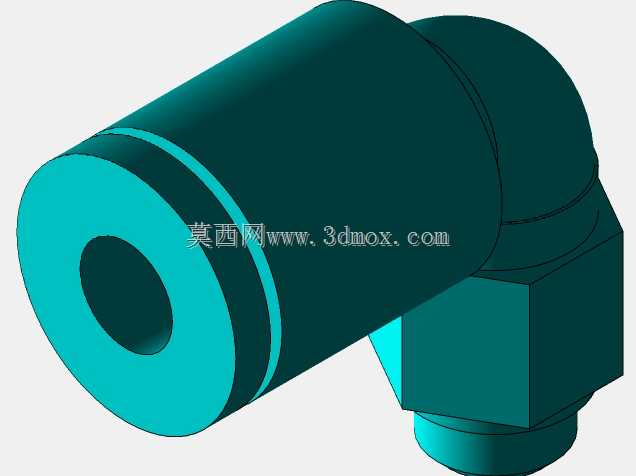

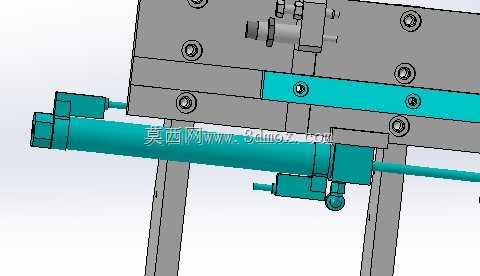

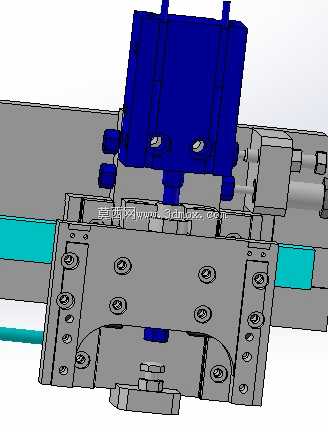

XZ双轴气动抓取移栽机械手结构

这款XZ双轴气动机械手主要面向3C电子零部件装配、小型五金件分拣、轻载物料工位间短距离移栽场景设计，可适配流水线侧装、独立工作台架装两种安装方式，能够在固定点位间完成工件的夹取、升降、横移动作，替代人工完成重复性上下料作业，降低轻载工位的人工操作强度，提升工位作业的一致性与节拍稳定性。设备整体采用气缸作为核心动力源，X轴负责水平方向的横移动作，Z轴负责垂直方向的升降动作，末端搭配平行夹爪完成工件夹持，整体结构依托线性滑轨作为运动导向载体，配合定位缓冲组件与硬限位结构，能够在行程端点实现平稳减速与精准定位，避免气缸硬碰撞带来的结构松动与定位偏差，在固定抓取点位的应用场景下，无需复杂的伺服控制逻辑即可实现稳定的往复动作，整体结构紧凑，零部件通用性强，后期维护更换配件的成本较低。设计过程中优先考虑了轻载工况下的结构刚性与动作可靠性，X轴横移行程可根据实际工位间距调整适配，Z轴升降行程预留了足够的工件避让空间，避免夹取工件后与周边工装发生干涉；整体安装边界预留了标准的安装孔位，可直接与铝型材工作台、流水线侧装支架完成对接，无需额外制作复杂的转接安装板；末端夹爪的安装接口采用通用标准尺寸，可根据实际抓取工件的外形、重量更换不同规格的夹指或夹爪本体，适配不同规格的小型工件抓取需求。结构布局上采用了悬臂式的安装设计，主体承载结构采用加厚铝合金板材加工，在保证整体结构重量较轻的前提下，满足X轴横移、Z轴升降过程中的刚性要求，避免运动过程中出现结构抖动导致的工件掉落、定位偏差问题；气路走线采用内置式布局，所有气管沿结构型材内部或侧边走线槽布置，避免运动过程中气路管线与周边结构发生剐蹭磨损，提升设备长期运行的稳定性；缓冲限位组件采用可调式结构，现场调试时可根据实际工位的定位需求微调缓冲位置与限位硬挡位置，适配不同节拍下的动作速度调整需求，无需对主体结构进行二次加工即可完成调试适配。
