三轴联动精密手动微调操作机构

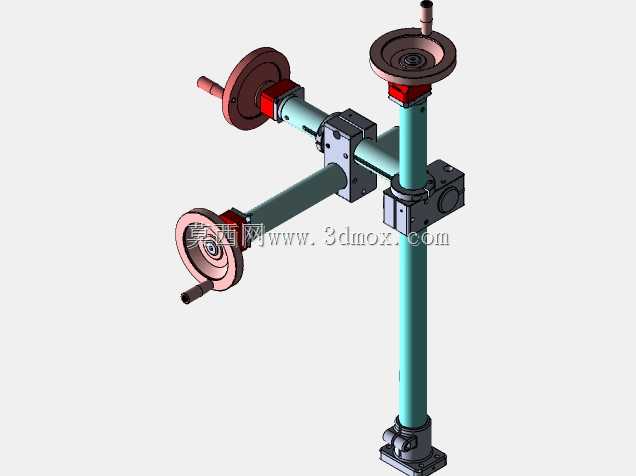

　　这套三轴手动微调机构，是面向非标自动化工位、光学检测装夹工位、小型压装对位场景开发的手动位移调节部件，核心解决小行程范围内的多轴对位精度问题，在实际产线布局中，这类机构常布置在CCD视觉检测工位的载台侧方、小型精密压装设备的上模对位端、实验测试平台的样件装夹位，不需要接入气动或电动动力源，纯机械结构就能完成XYZ三个轴向的位置微调，适配没有气源、电源预留的简易工装场景，也能在频繁断电的车间环境下稳定使用，不会因为动力中断出现位置漂移。

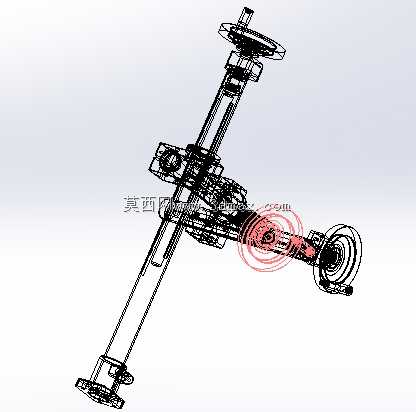

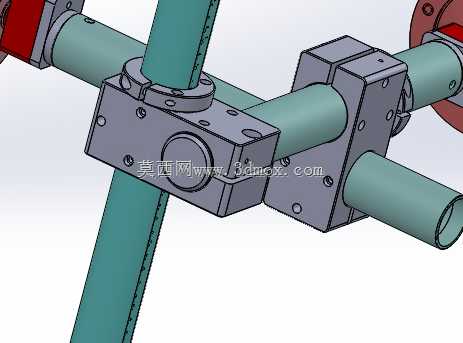

　　从结构设计逻辑来看，三个轴向的调节均采用自制梯形螺栓传动结构，相比市售的标准微分头，自制螺栓的导程可以根据实际调节精度需求灵活选配，不需要受标准件导程参数限制，单圈进给量可以做到0.5mm到2mm区间适配，配合轴向上刻印的数字刻度环，操作人员转动手轮时就能直接读取当前位移量，不需要额外外接数显标尺，就能把调节精度控制在0.1mm级别，完全满足多数非标对位场景的精度要求。三个轴向的导向部分均采用光轴配合线性衬套的结构，光轴表面做硬铬镀层处理，耐磨性能满足车间三年以上的频繁操作使用需求，衬套采用自润滑铜基材质，日常维护不需要定期加注润滑脂，减少产线运维工作量。

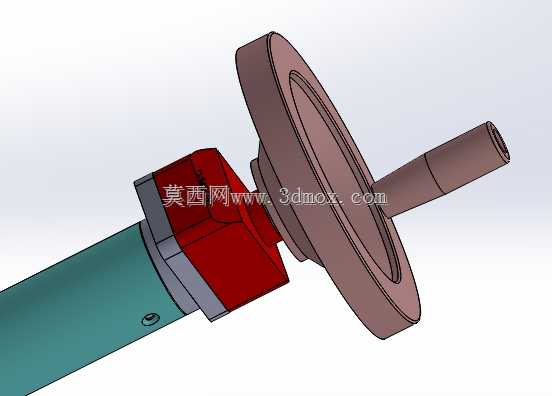

　　安装边界方面，整套机构的底部采用方形法兰安装座，安装孔位按照标准60mm孔距设计，可以直接固定在标准铝型材工作台上，也能通过转接板固定在钢板焊接的工装架上，竖直方向的立柱有效调节行程为150mm，水平两个轴向的有效调节行程均为100mm，手轮操作端的布置避开了机构的作业区域，操作人员站在工位正前方就能完成三个轴向的调节操作，不会出现操作时手臂遮挡作业视野的问题。手轮部分采用胶木材质，表面做滚花处理，戴劳保手套操作时也不会出现打滑问题，每个轴向的传动位置都配套了锁紧旋钮，调节到位后拧紧旋钮就能锁死当前位置，避免设备运行过程中因为振动出现位置偏移。

　　在实际选型适配时，这套机构可以直接作为独立的调节模块使用，不需要额外加工配套的传动零件，上端的安装面预留了标准M6螺纹孔阵列，可以直接装夹小型载板、检测探头、压头组件等作业部件，相比采购三个单轴滑台自行拼接的方案，这套集成式的三轴机构整体刚性更好，三个轴的垂直度误差控制在0.02mm以内，不会出现自行拼接时的安装累计误差，也省去了设计人员自行绘制三轴调节结构的建模时间，直接导入装配体就能完成工位的调节结构设计。机构的外露金属件均做了喷塑或镀锌处理，在有少量切削液、粉尘的车间环境下也不会出现锈蚀问题，适配多数机加工、装配、检测类车间的使用环境，不需要额外做防尘防水防护结构就能稳定运行。

　　从结构细节来看，每个轴向的传动螺母都采用了消隙设计，通过双螺母预紧结构消除螺栓传动的反向间隙，正反向转动手轮的时候不会出现空程误差，调节时的反馈手感均匀，不会出现卡顿或者间隙过大导致的调节过冲问题。竖直轴向的传动部分配套了阻尼块，避免竖直轴因为负载自重出现下滑问题，即使不锁紧旋钮，挂载5kg以内的作业部件时也能保持位置稳定，不会出现自动下坠的安全隐患。三个手轮的尺寸按照操作力需求做了匹配，转动单圈的操作力控制在5N以内，操作人员长时间调节也不会出现手部疲劳的问题。
