轮毂电机产线用XY双位移可调定位螺杆机构

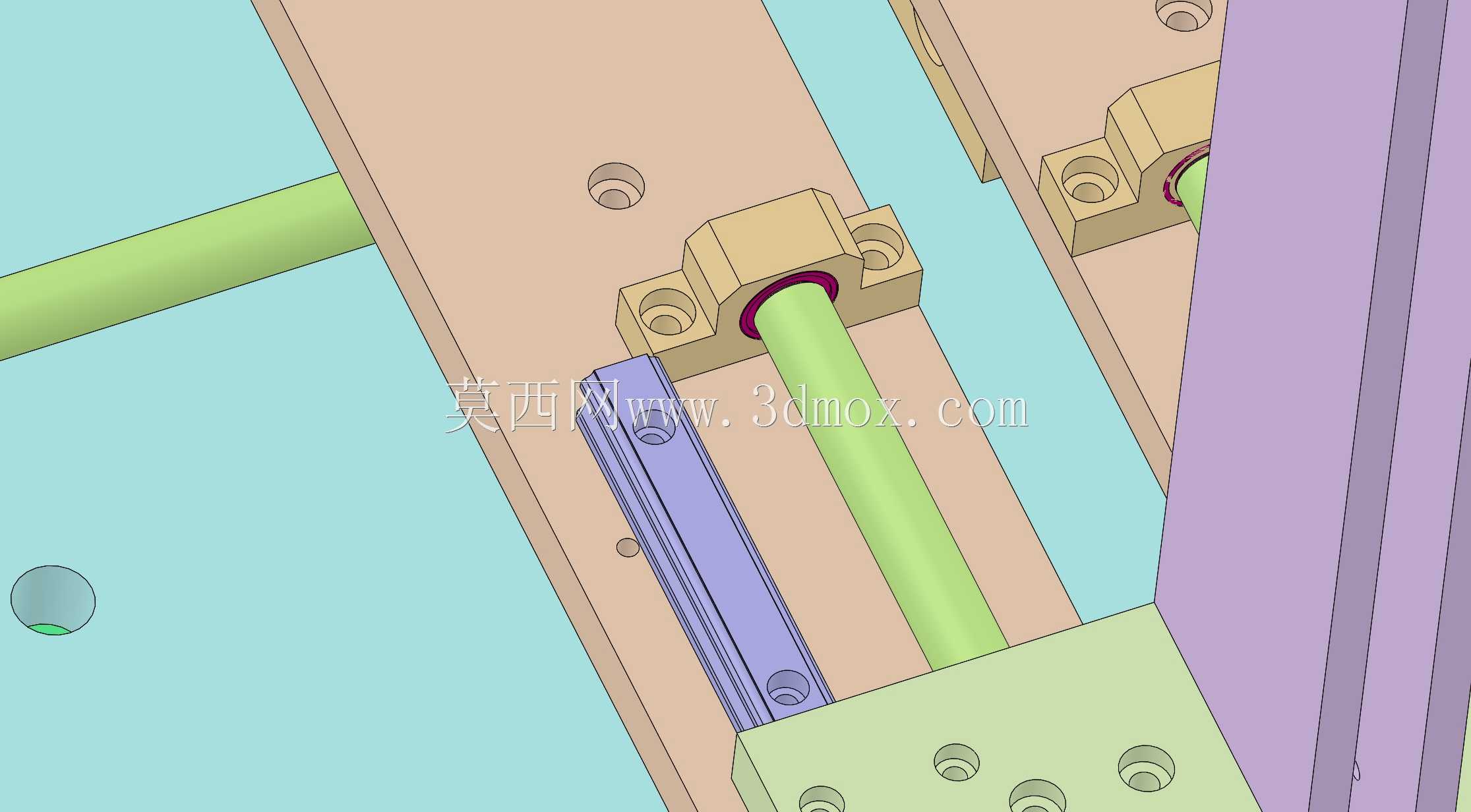

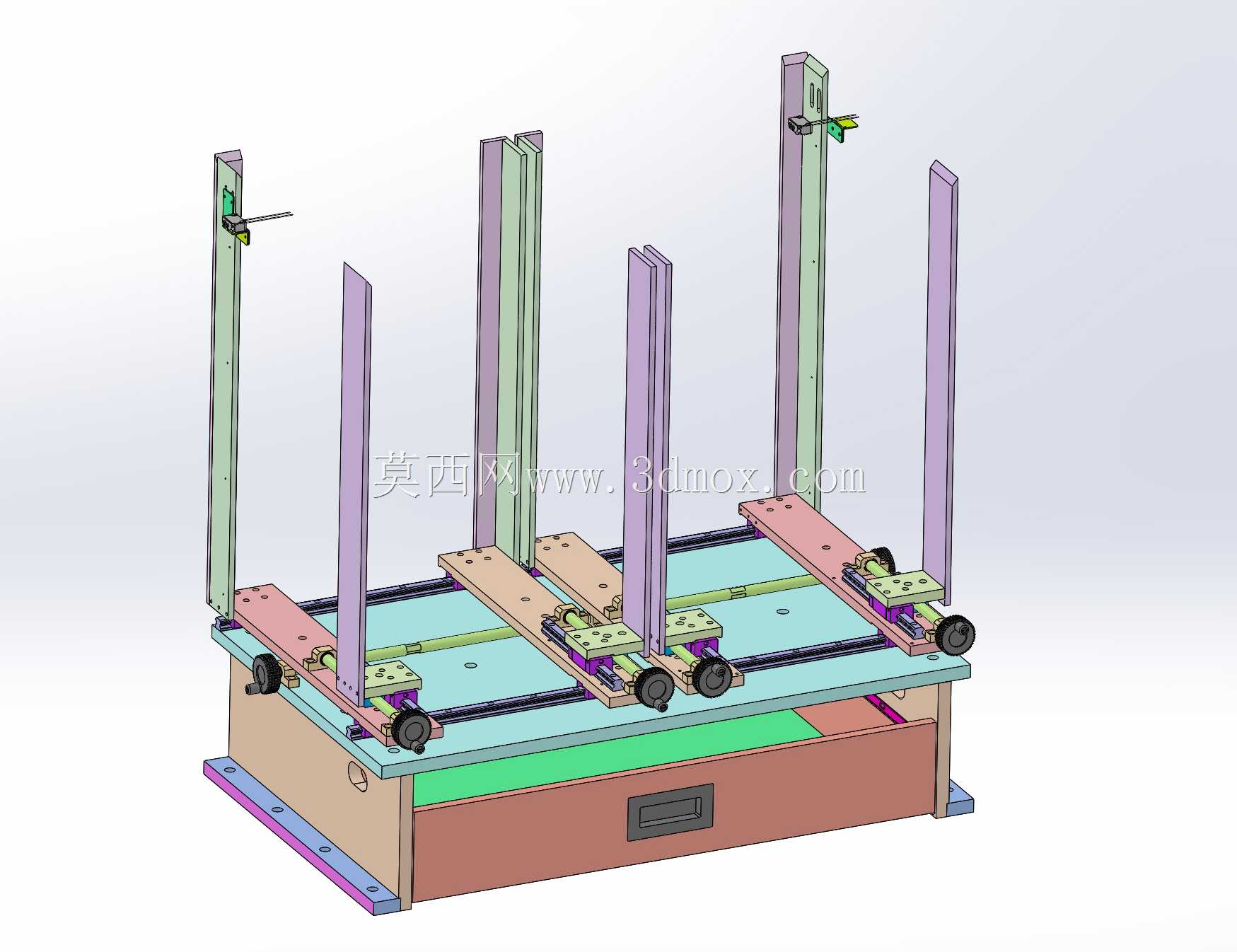

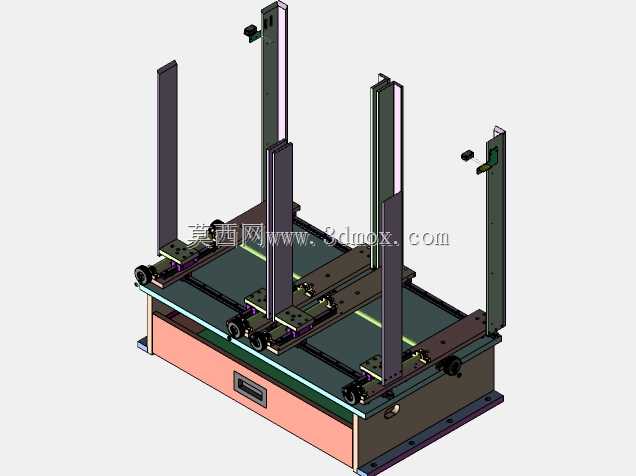

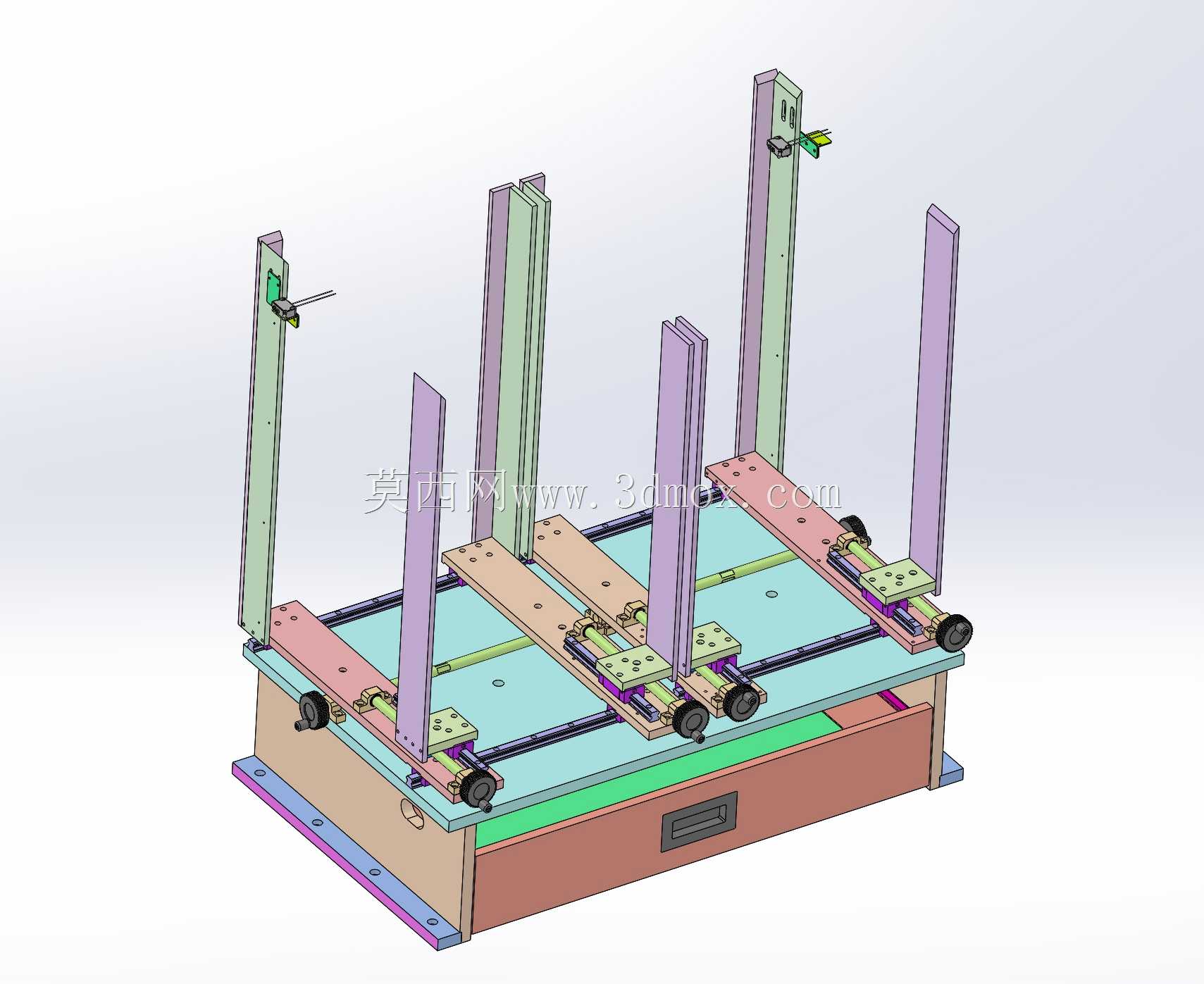

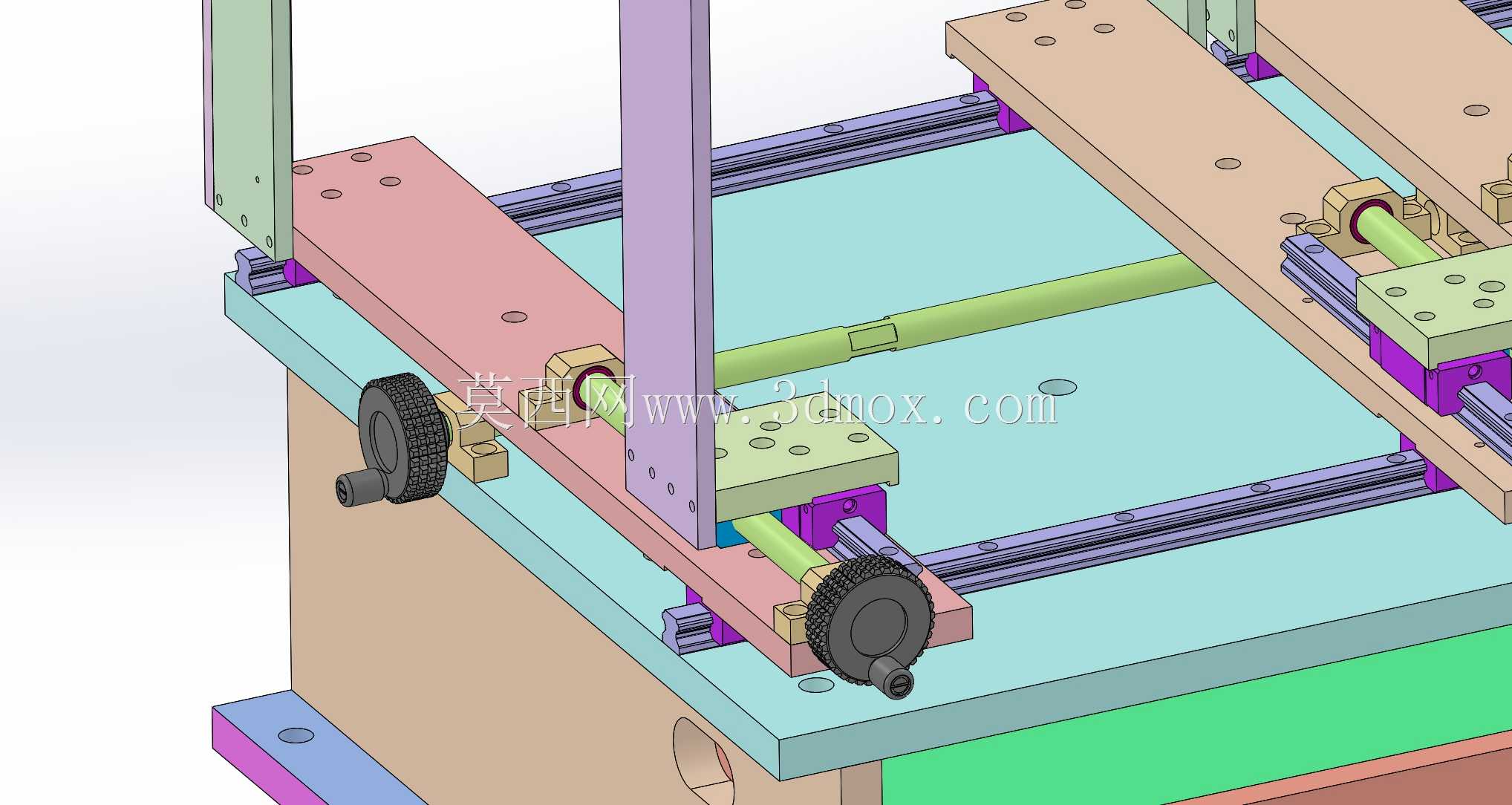

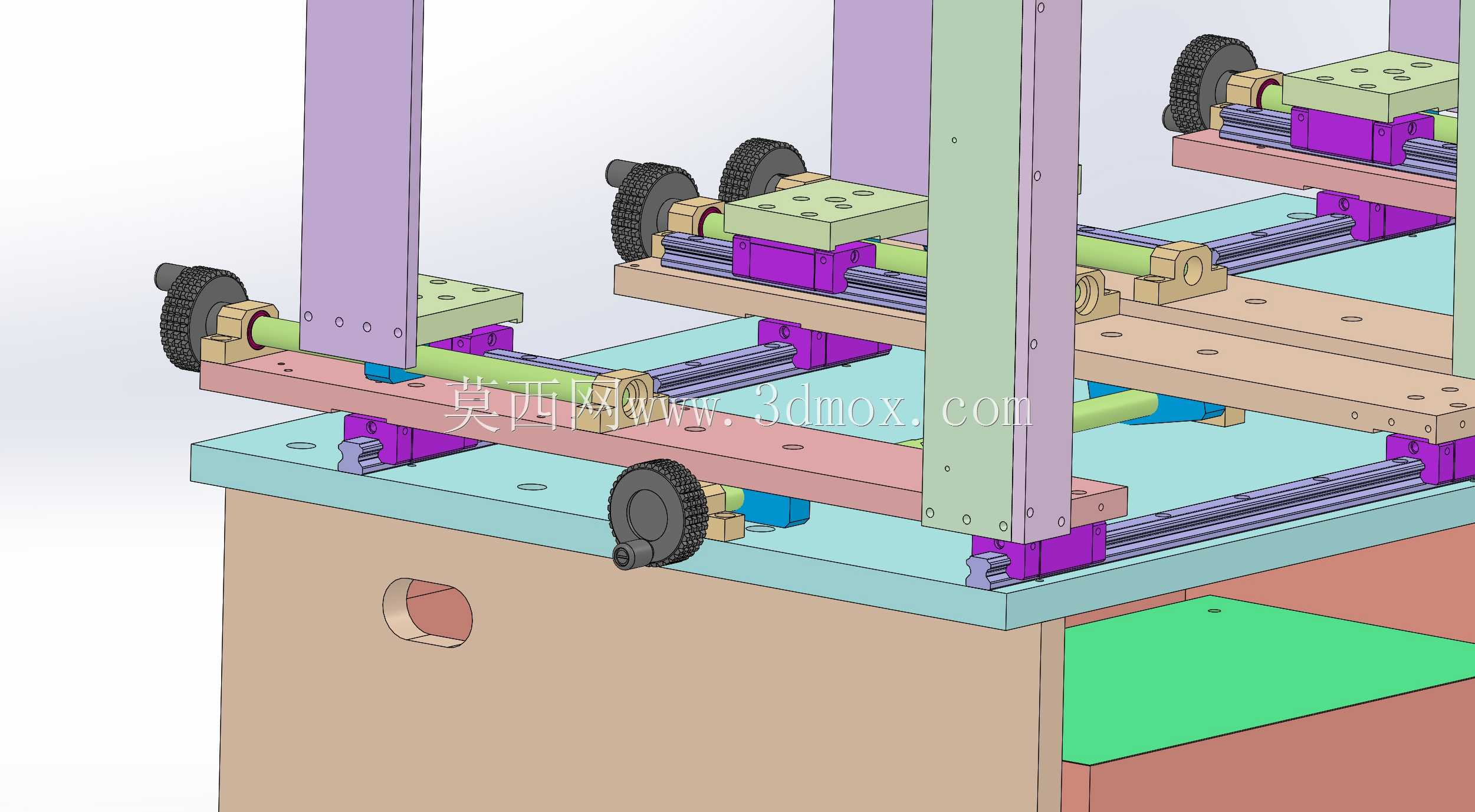

　　在轮毂电机自动化装配、检测工序的产线布局中，这类双位移可调定位螺杆机构是工位载具定位环节的核心执行部件，主要承担待加工轮毂电机工件的承载、位置校准与多工位适配功能，可兼容不同规格尺寸的轮毂电机在同一条产线上完成绕线、检测、压装等多道工序的定位需求，避免因工件规格更换频繁更换定位工装带来的换型时间损耗。从结构设计逻辑来看，整套机构以底部箱型基座作为承载基础，基座内部预留了传动组件安装空间与走线槽位，上表面铺设的两根平行直线导轨作为X向运动的导向基准，每根导轨上配置两组滑块承载滑动安装板，X向的位置调节通过精密滚珠丝杠副实现，丝杠采用两端固定支撑结构，端部配置手轮用于手动调节位置，也可根据产线自动化需求加装伺服电机实现数控位置调整，

　　丝杠螺母与滑动安装板刚性连接，转动丝杠时即可带动安装板沿导轨方向平稳移动，单组X向调节行程可覆盖常规轮毂电机直径尺寸范围的定位需求。在X向滑动安装板上，垂直布置了四组可独立调节的Z向立柱导向组件，每根立柱同样通过直线导轨实现上下位置的滑动导向，侧面配置锁紧手柄用于位置固定，立柱顶端可根据定位需求安装不同形式的定位头、支撑块或者夹紧元件，实现对轮毂电机外圈、内孔或者端面的多点定位支撑，Z向的调节范围可适配不同厚度规格的轮毂电机工件，满足不同工序下工件的高度定位要求。整套机构的安装边界以底部基座的安装法兰面为基准，基座底面加工有统一规格的安装孔位，可直接固定在产线的铝型材工作台或者钢板焊接台面上，不需要额外制作过渡连接支架，

　　基座整体采用钢板焊接后去应力处理，导轨安装面经过铣削加工保证平面度与平行度公差，避免长期承重后出现变形影响定位精度。在实际使用场景中，这类定位机构可单独作为人工装配工位的定位工装使用，也可集成到自动化生产线的输送线体中，配合顶升机构实现载具的精准停靠定位，XY双轴独立可调的设计让机构的适配性大幅提升，不需要针对单一型号工件定制专属工装，在多品种小批量的轮毂电机生产场景下，可将工装换型时间压缩到十分钟以内，仅需要调整各轴的位置并锁紧即可完成换型。设计过程中充分考虑了机构的刚性与调节便利性，所有运动副均配置了润滑注油口，日常维护时可直接加注润滑脂保证运动顺畅，导轨侧面配置了防尘盖板，避免生产过程中的金属碎屑、

　　灰尘进入导轨滑块内部加剧磨损，丝杠位置也配置了伸缩式防护罩，防止杂物落入丝杠螺纹副影响传动精度。从受力角度分析，四组垂直立柱的布置位置可根据工件的重心分布灵活调整，避免工件放置后出现偏载导致的定位倾斜，X向的两组滑动安装板可同步调节也可独立调节，针对非对称结构的工件也能实现稳定支撑，所有调节位置均配置了刻度标尺，调节时可直接读取位移数值，不需要额外借助量具即可快速调整到目标位置，大幅提升调节效率。
