立式金属切割钢锯机结构设计

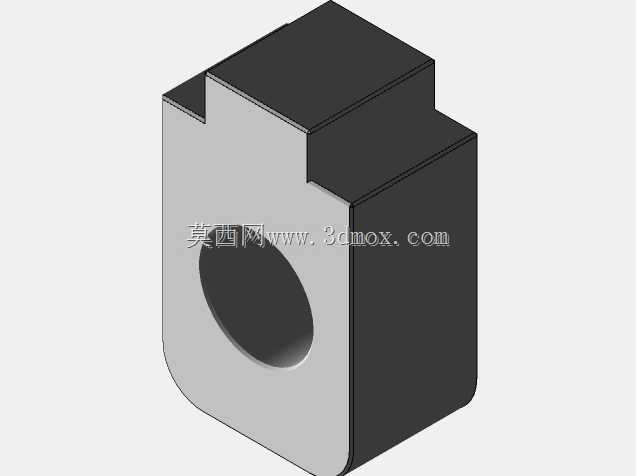

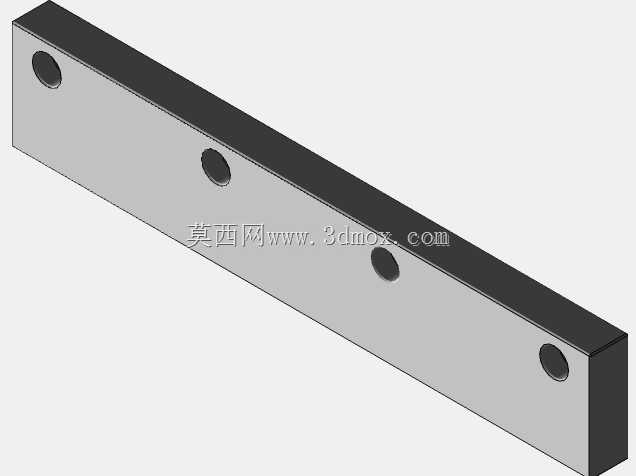

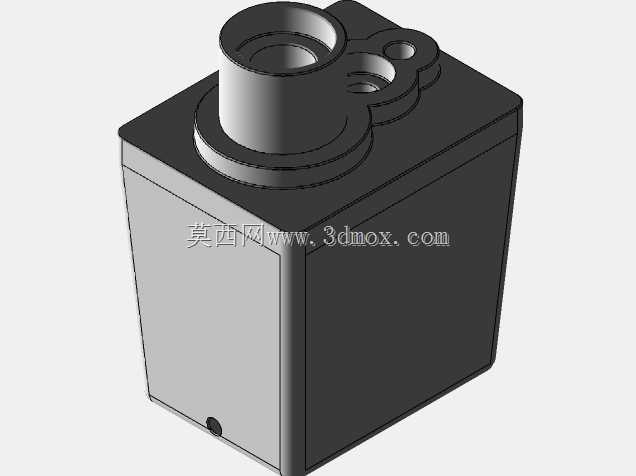

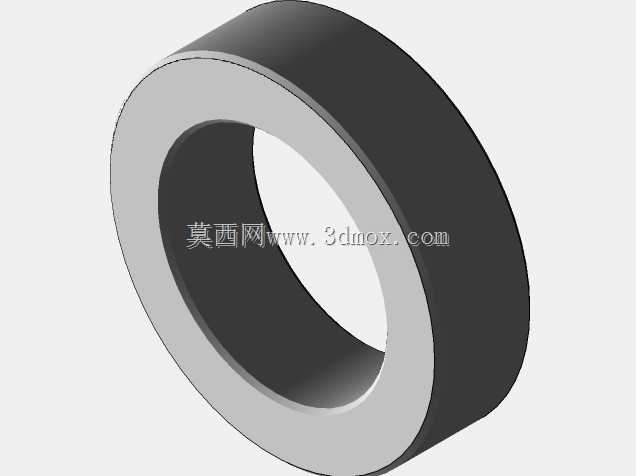

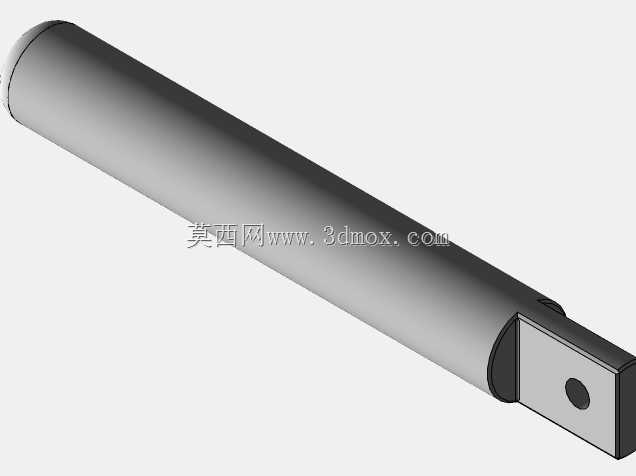

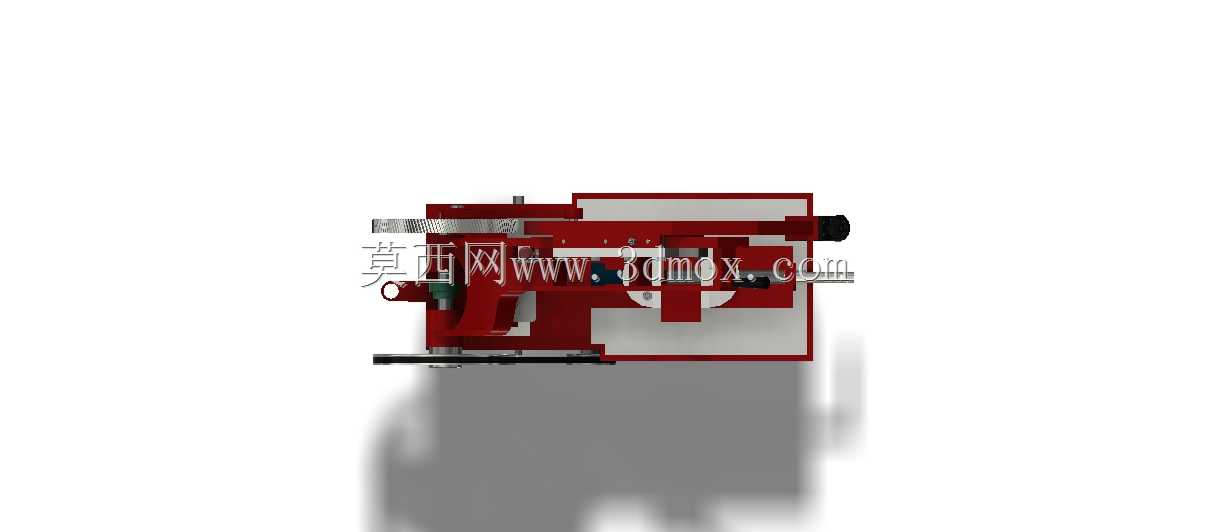

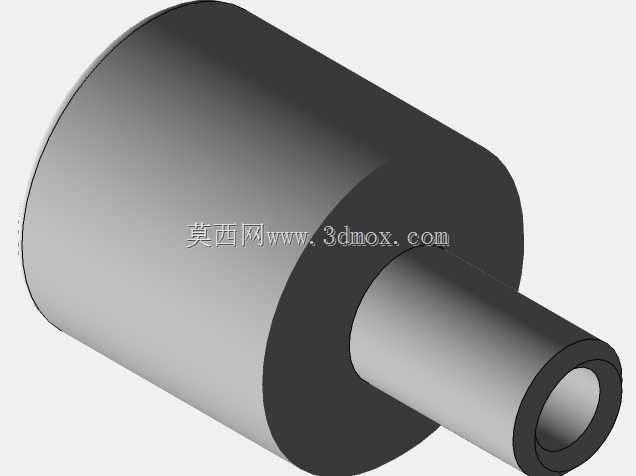

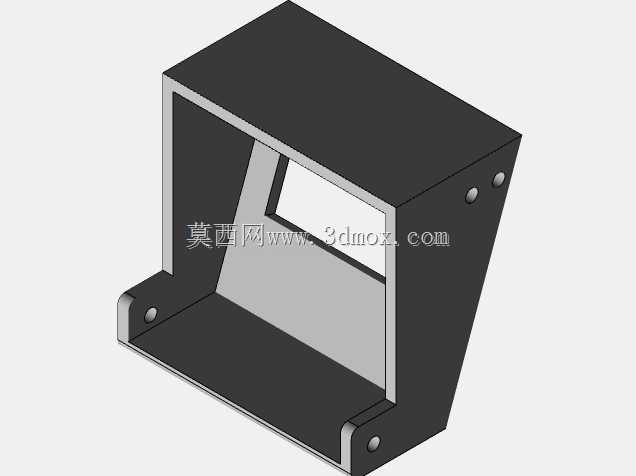

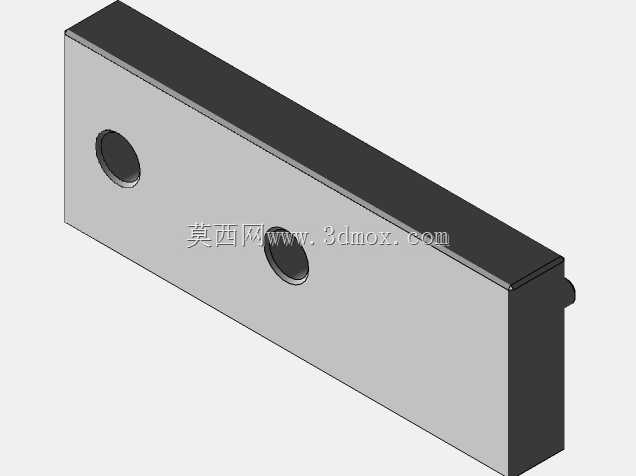

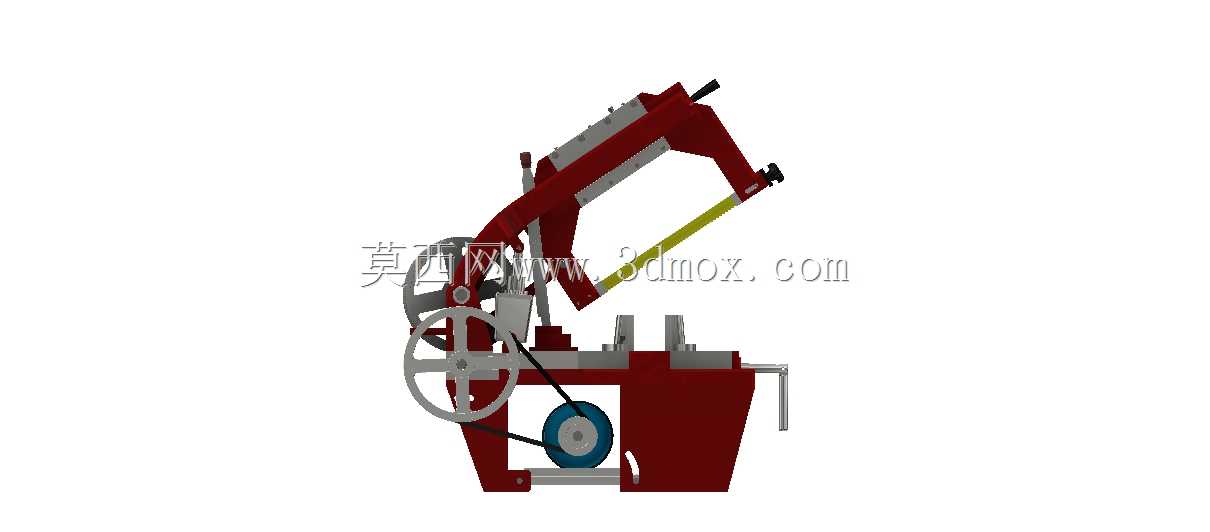

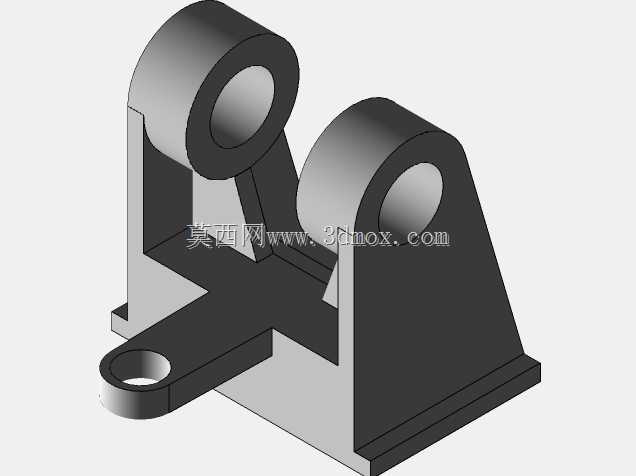

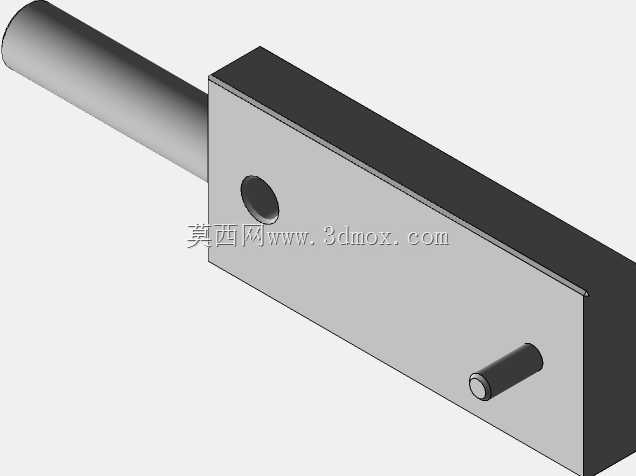

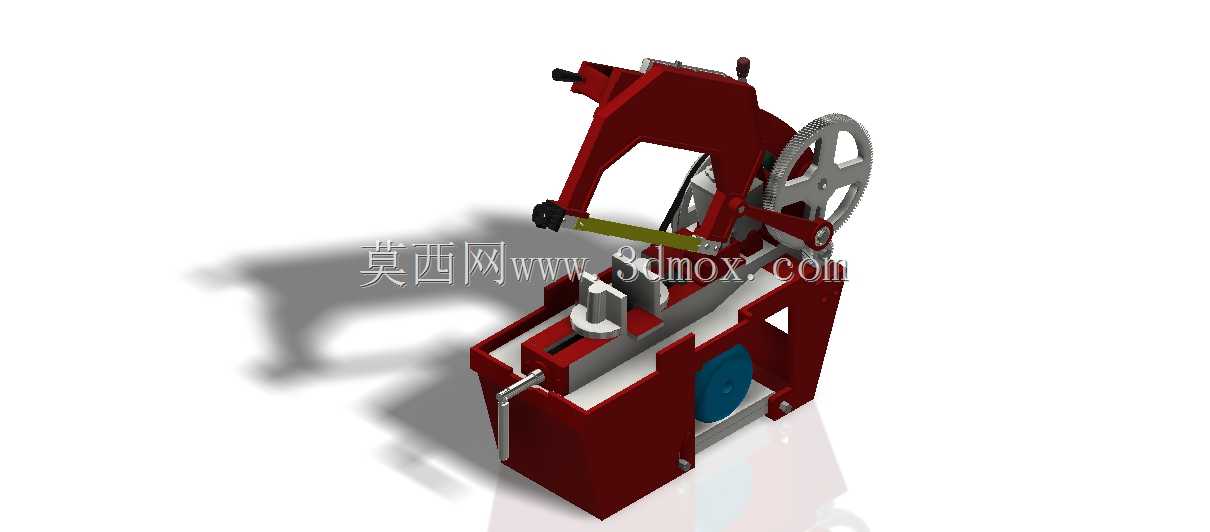

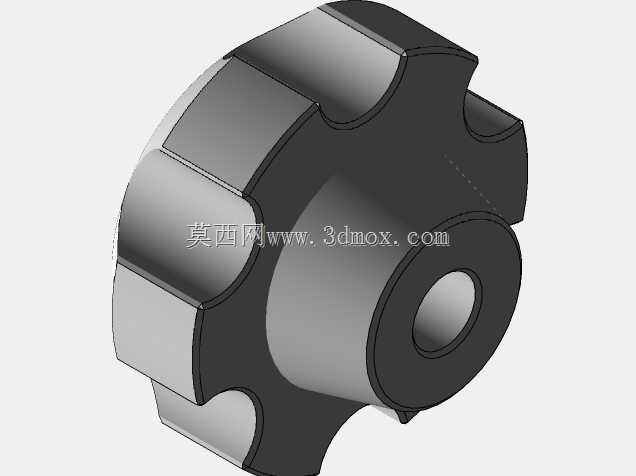

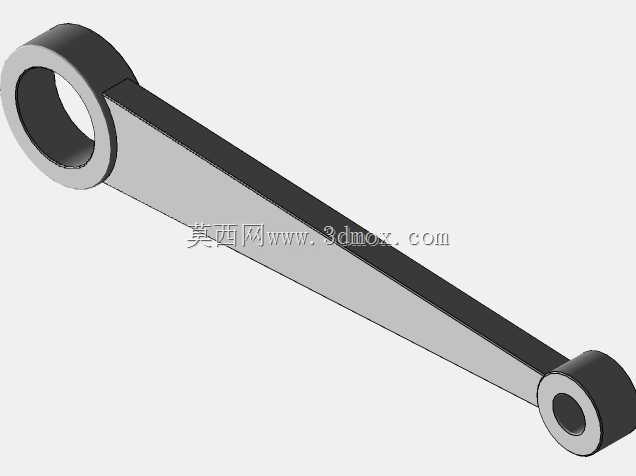

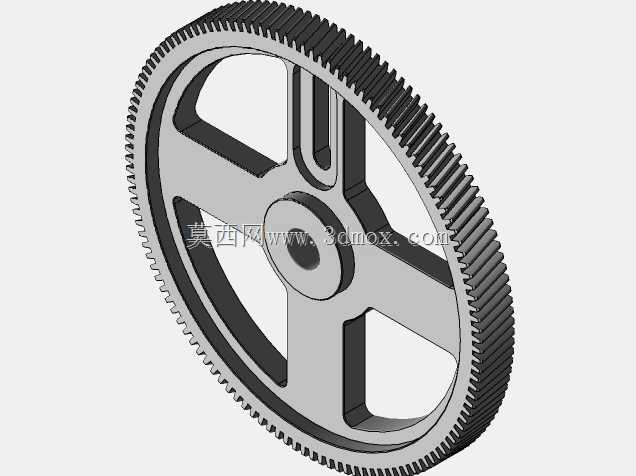

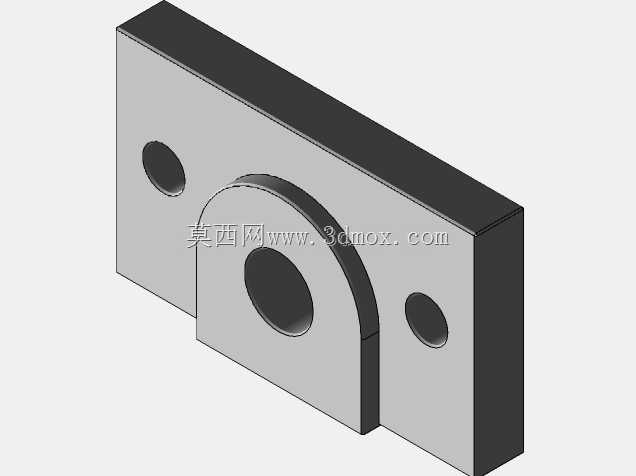

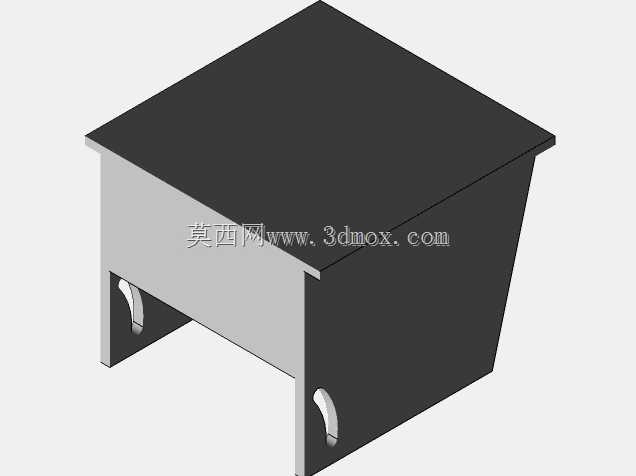

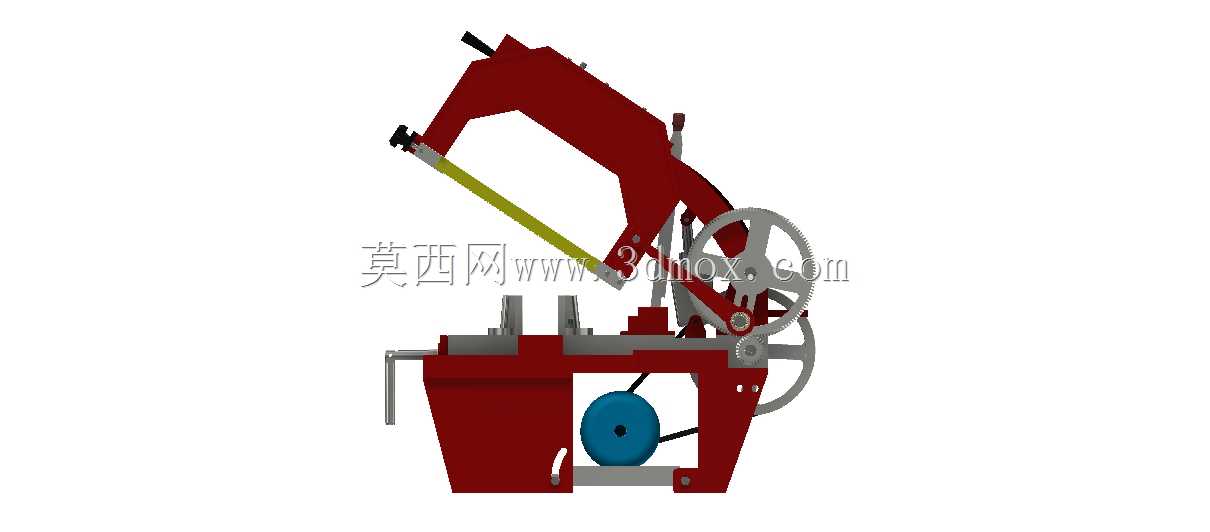

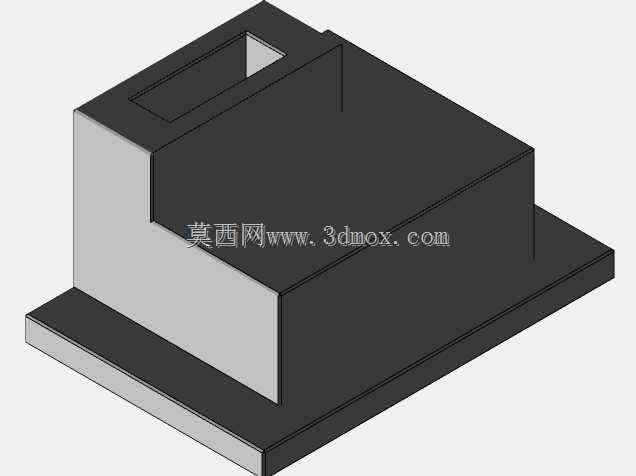

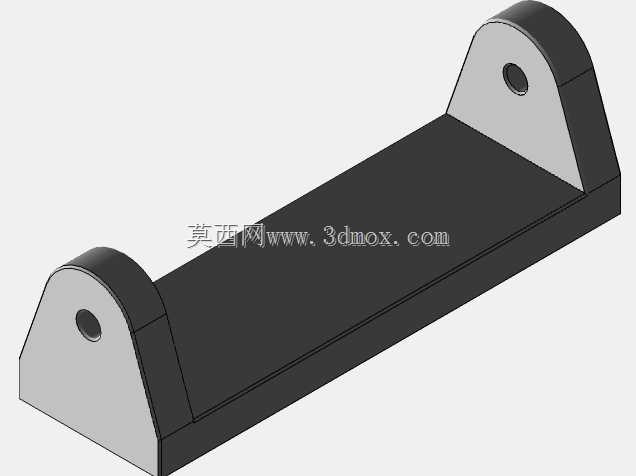

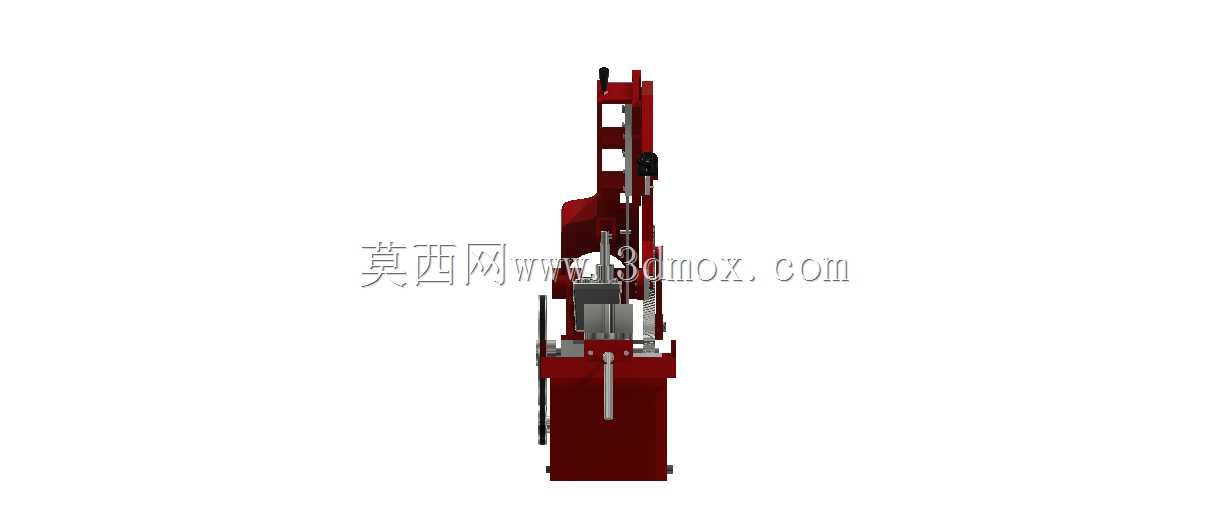

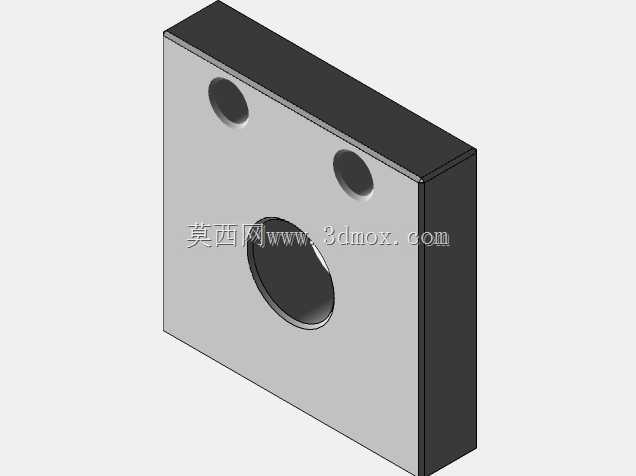

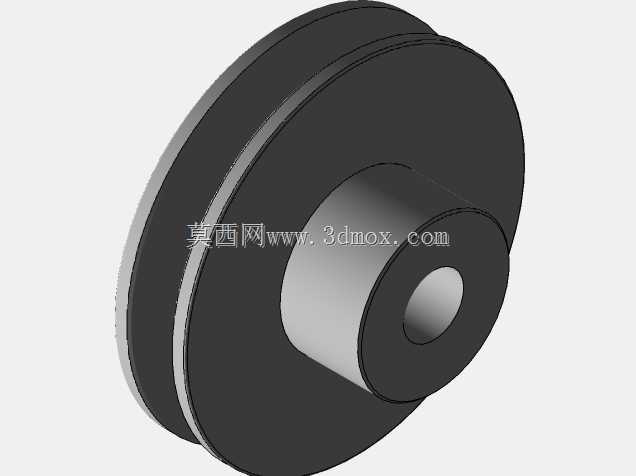

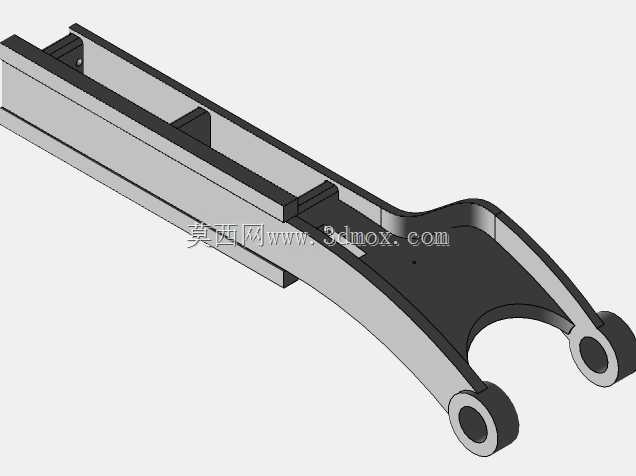

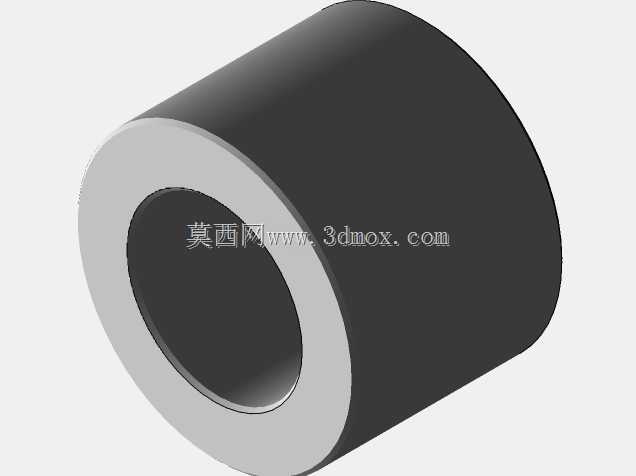

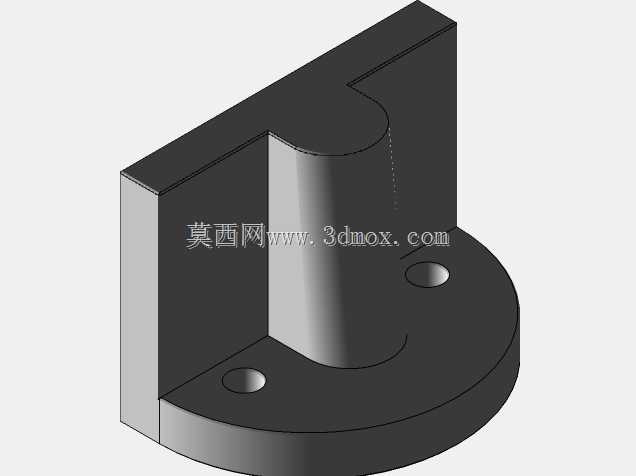

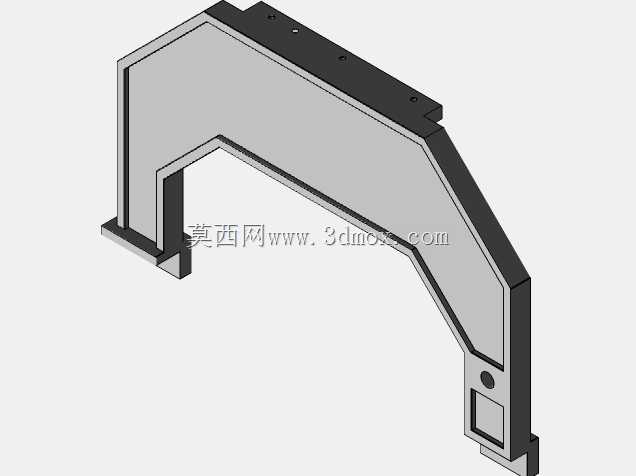

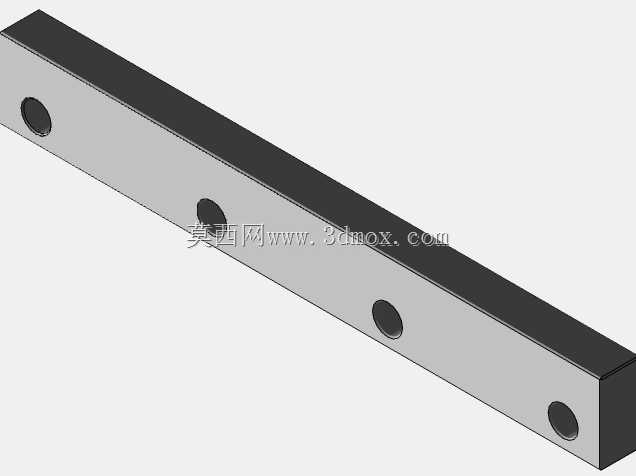

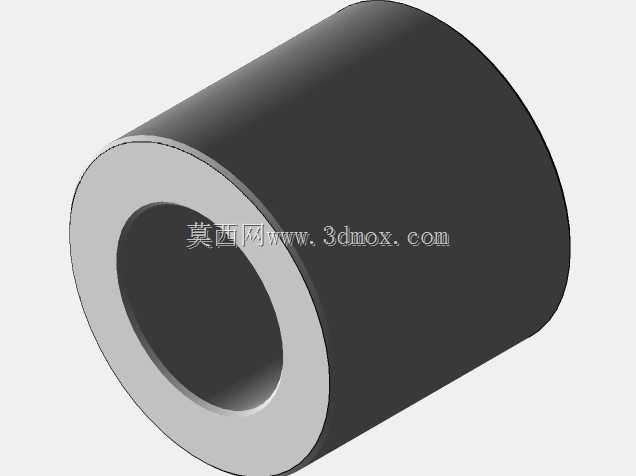

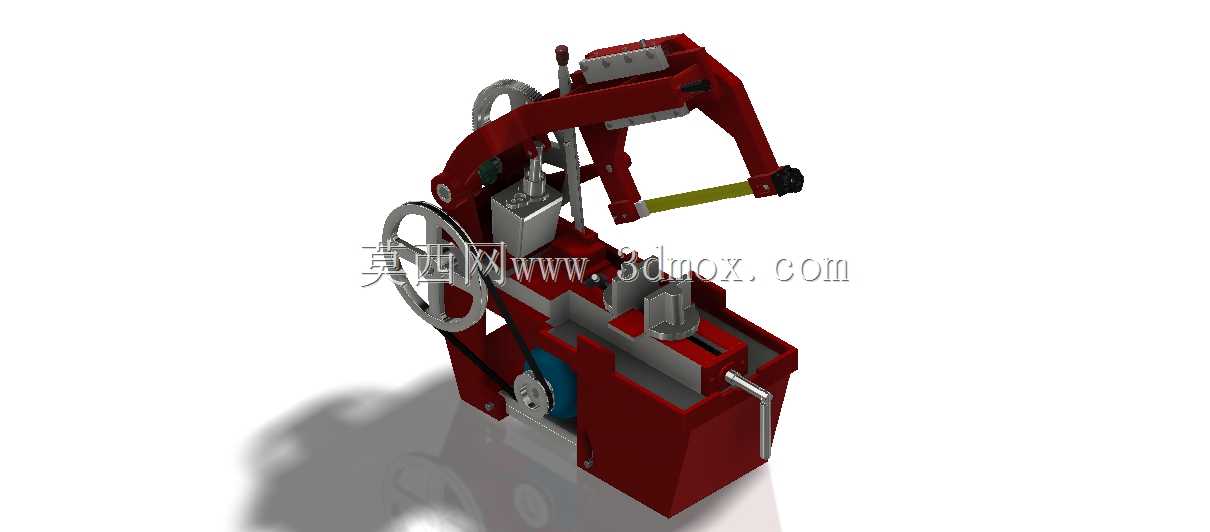

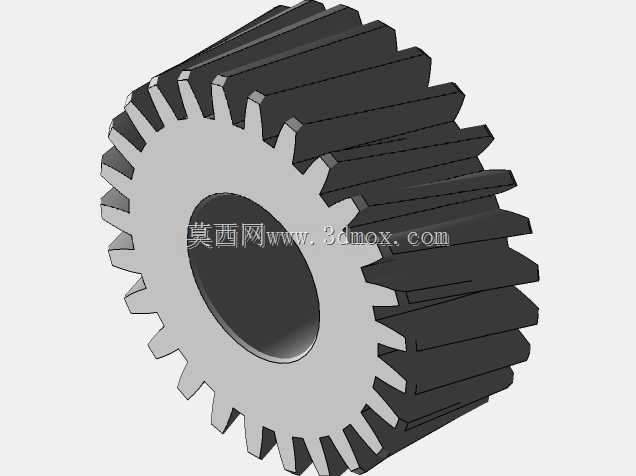

这款钢锯机主要面向小型机加工车间、五金维修站点、实训教学场地等场景使用，能够完成圆钢、方钢、小型型钢、有色金属棒料等常规金属材料的切断作业，相较于大型工业锯床，它的占地空间更小，操作门槛更低，既可以满足小批量多批次的零散下料需求，也能作为生产线上辅助下料工位的配套设备使用，适配多品种小批量的柔性加工场景，不需要复杂的地基固定，普通硬化地面即可放置使用。从实际用途来看，它主要承担金属毛坯料的定长切断工序，能够替代传统手工锯切作业，大幅降低操作人员的劳动强度，同时锯切的端面平整度远高于手工锯切，能够减少后续端面铣削、打磨的加工余量，提升下料工序的整体效率，锯切过程中依靠机械传动带动锯条做往复切削运动，操作人员只需要完成工件装夹、进给施压的操作即可，不需要掌握复杂的设备编程技能，新手经过简单培训即可上手操作。在功能特性上，这款设备采用齿轮传动结构将动力传递至锯弓摆臂，带动锯条做稳定的往复直线切削运动，设备自带工件装夹台，配套快速锁紧的夹具结构，能够快速固定不同截面形状的待切割工件，避免锯切过程中工件移位导致的锯条崩断、切面歪斜问题；设备的锯条张紧结构采用可调式设计，能够根据锯条的磨损情况、锯切材料的硬度调整张紧力度，延长锯条的使用寿命；机身下部集成了切削液存储槽，锯切过程中可以同步输送切削液到锯切位置，带走切削产生的热量，冲刷切屑，避免锯条过热退火失效，同时减少锯切过程中的粉尘飞溅。从设计思路来看，这款设备采用立式悬臂布局，将传动齿轮组、动力部件布置在机身背部与下部，降低设备整体重心，提升锯切过程的稳定性，锯弓摆臂采用铰接式连接结构，能够围绕固定铰点做规律的摆动，配合可微调的进给导向结构，保证锯条运动轨迹的直线度，避免锯切过程中出现锯条偏摆导致的切面倾斜问题；机身框架采用一体式焊接结构，保证整体刚性，减少锯切过程中的共振问题，装夹工作台的高度设置符合人体操作的舒适区间，操作人员站立状态下即可完成装夹、进给、取件的全流程操作，不需要过度弯腰或者抬臂。在外形尺寸与安装边界上，这款设备整体采用紧凑化设计，占地长度不足一米，宽度约半米，不需要预留过大的安装空间，设备底部设置有可调式支撑脚，能够根据地面的平整度调整支撑高度，保证设备放置水平，不需要额外打膨胀螺栓固定，移动换位也比较方便；设备的操作区域前方预留足够的工件送进空间，能够适配长度一米以内的棒料送进锯切，设备两侧不需要预留过大的维护空间，日常维护只需要打开侧盖即可检查传动齿轮的润滑情况、更换磨损的锯条，对安装场地的空间要求十分友好，适合场地面积有限的小型加工场所使用。
