立式砂带磨削板材加工设备结构

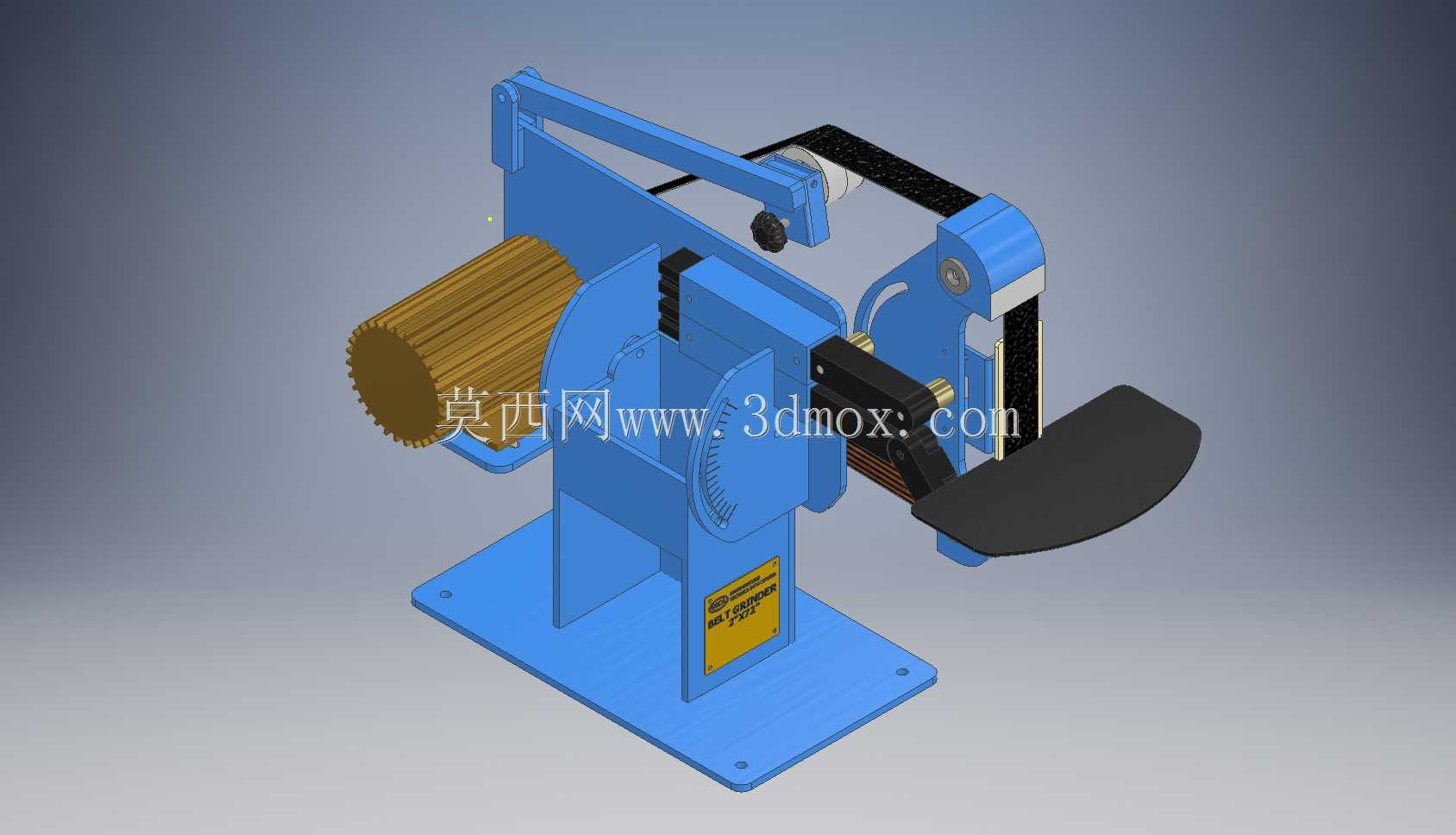

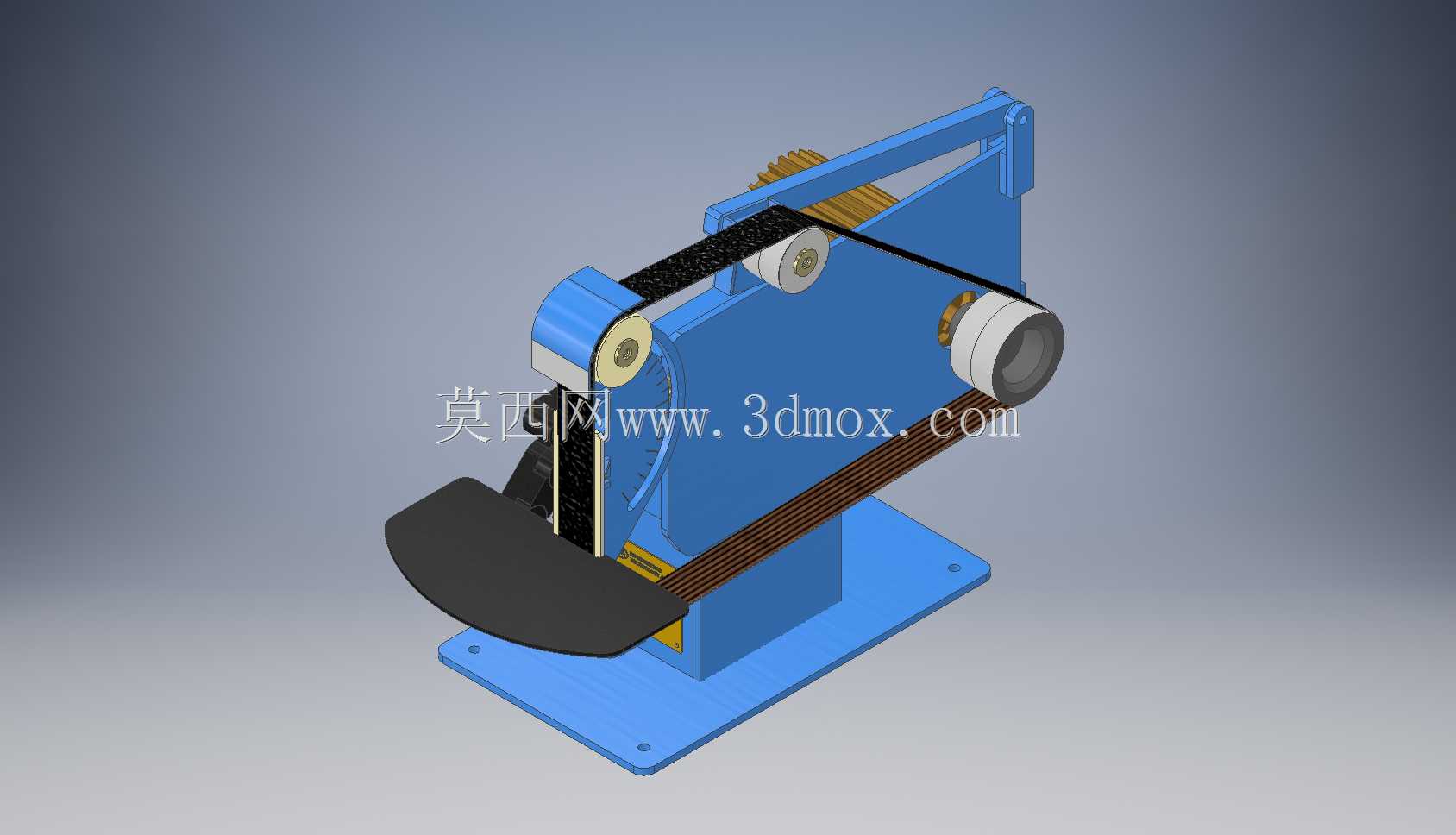

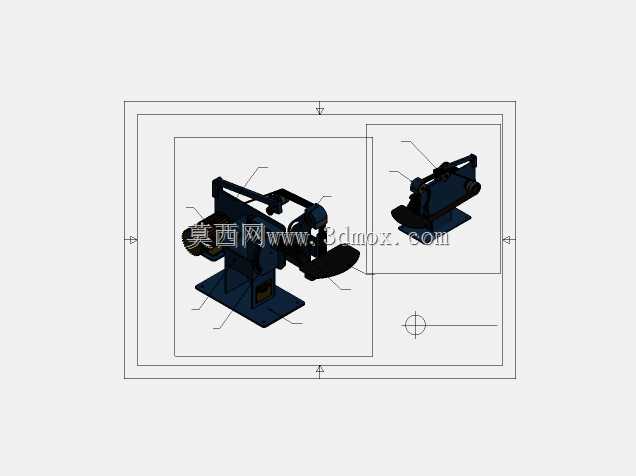

这款立式带式磨削设备主要面向金属板材加工、五金工件表面处理场景，可广泛应用于小型五金加工厂、钣金加工车间、机修工位等场景，针对金属板材裁切后的毛边去除、焊痕打磨、表面氧化层清除、平面粗糙度修整等工序设计，能够替代传统手工角磨机打磨作业，大幅降低操作人员的劳动强度，同时提升打磨作业的一致性与表面加工质量。设备整体采用立式悬臂布局，底部为方形安装底座，底座预留四个对称分布的安装固定孔，可通过螺栓直接固定在工作台面或者独立设备机架上，安装时需保证底座平面水平度偏差不超过0.2mm/m，避免运行过程中出现振动偏移，设备整体占地尺寸紧凑，适合空间有限的小型加工工位布置，不需要额外预留过大的操作周转空间。设备核心磨削单元采用环形砂带作为磨削执行件，通过主动轮、从动涨紧轮、导向轮共同支撑砂带形成闭环磨削回路，主动轮通过皮带传动与驱动单元连接，传动结构做了安全防护设计，外部设置护罩避免操作人员接触运转部件；砂带下方设置弧形工件托板，托板与砂带工作面保持固定间隙，操作人员可将待加工板材平放在托板上，平稳推送板材接触砂带完成磨削作业，托板的弧形设计能够适配不同厚度板材的打磨角度需求，既可以完成平面板材的整面磨削，也可以对板材边缘做倒角、去毛刺处理。设备的涨紧结构采用可调式设计，可通过调整从动轮的位置实现砂带的松紧度调节，适配不同粒度、不同厚度的砂带安装需求，更换砂带时仅需松开涨紧机构即可完成砂带拆装，日常维护操作便捷；设备整体机架采用一体式焊接结构，刚性充足，能够承受磨削作业过程中的径向压力，避免长时间运行出现机架变形导致砂带跑偏的问题。在实际生产应用中，这款设备可根据加工需求更换不同目数的砂带，粗磨时选用低目数砂带可快速去除较大加工余量，精磨时选用高目数砂带可获得更低的表面粗糙度，适配从粗加工到精加工的多道磨削工序，相比传统砂轮打磨设备，砂带磨削的接触面积更大，打磨效率更高，且磨削过程中产生的热量更低，不容易出现工件表面烧蚀的问题，尤其适合薄板类零件的表面加工，能够有效避免薄板受热变形的问题。设备的操作区域无多余遮挡，操作人员可清晰观察磨削接触位置，方便控制打磨进给量，适合小批量多品种的工件加工场景，无论是小型五金零件的平面打磨，还是长条形板材的边缘处理，都能够获得稳定的加工效果。
