多规格储罐容器清洗喷淋球结构设计

喷淋球是工业储罐、密闭容器内部清洗作业的核心执行部件，广泛应用于食品饮料加工、生物医药制剂、精细化工生产、酒类酿造等对容器内部洁净度有严格要求的行业场景，主要承担罐体内部全方位冲洗、残留介质清除、CIP在线清洗工位的喷淋作业，能够在不拆解罐体、不进入容器内部的前提下，完成罐体内壁、搅拌组件、内部附件的全覆盖清洗，大幅降低人工进罐清洗的作业风险与停产时间，是流程工业密闭生产系统中不可或缺的清洗配套部件。

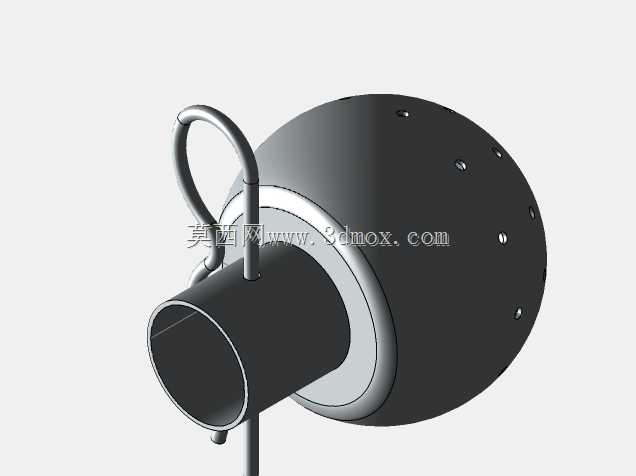

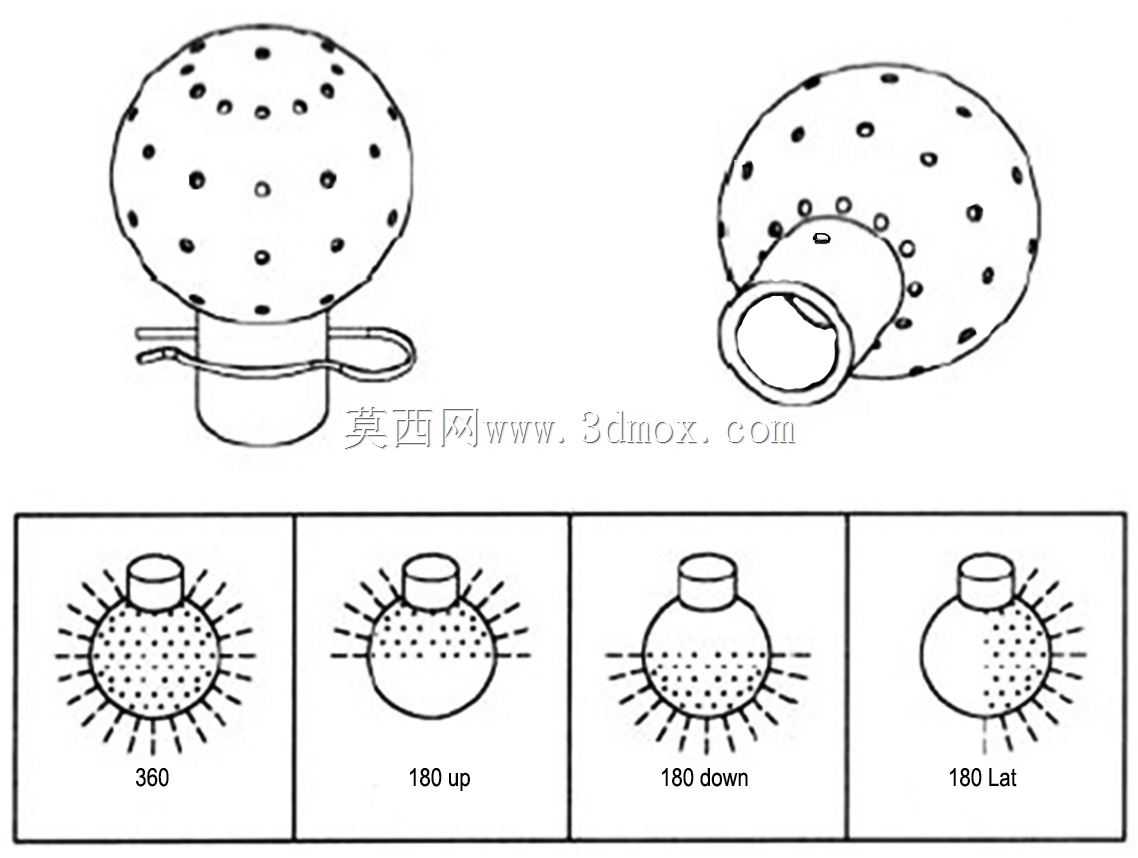

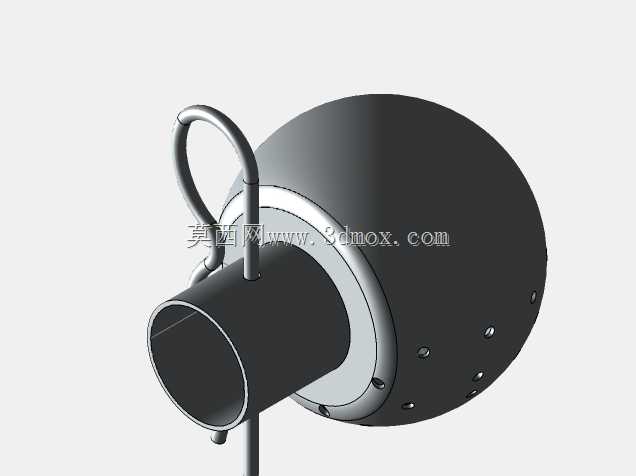

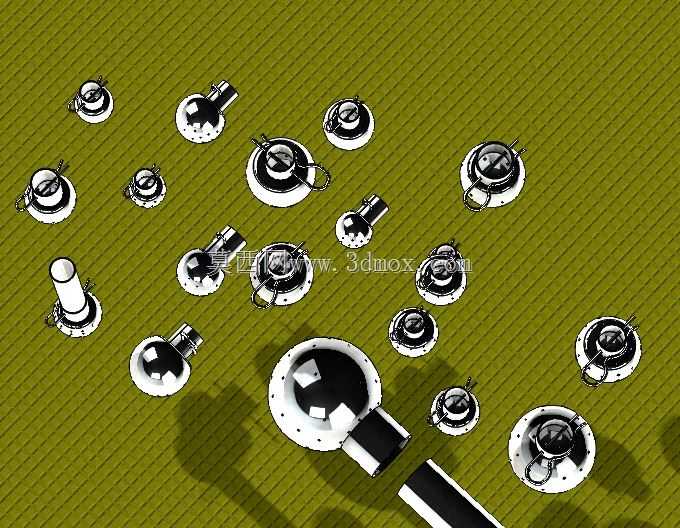

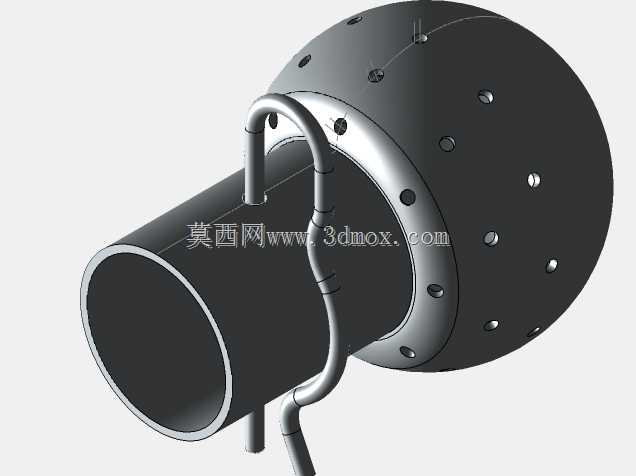

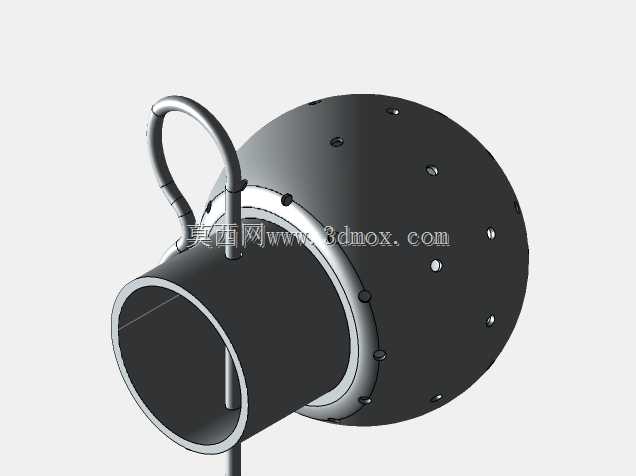

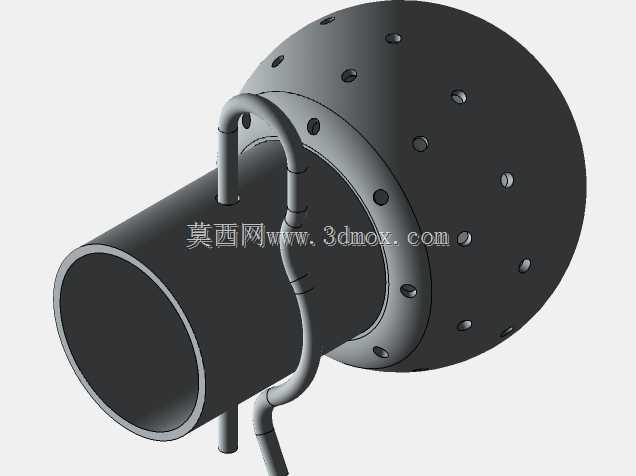

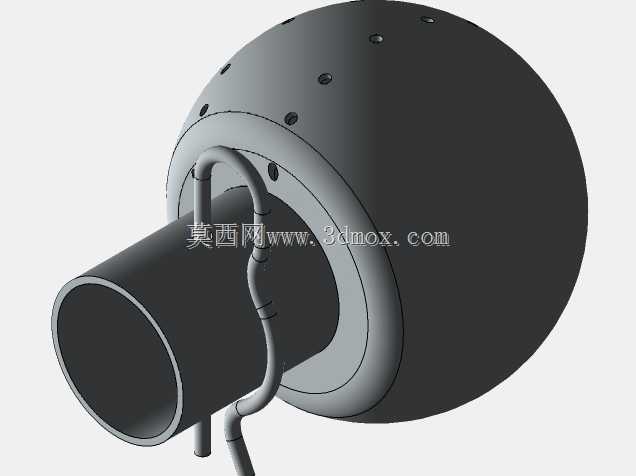

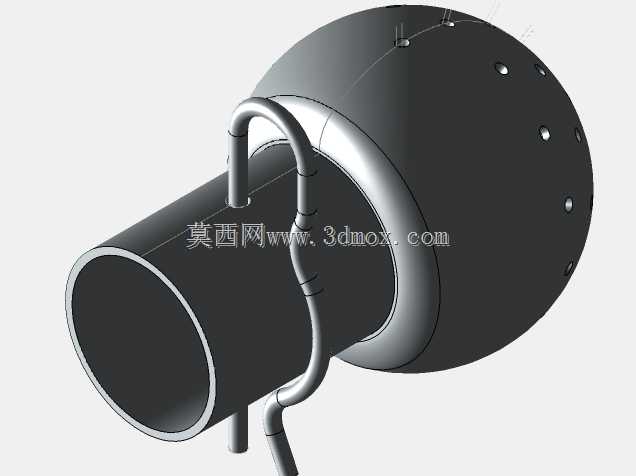

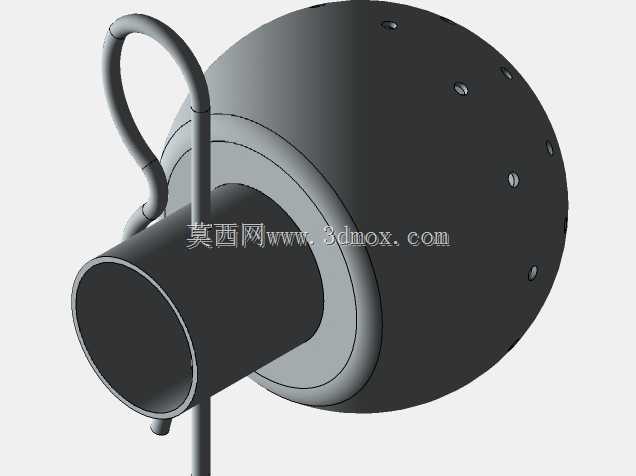

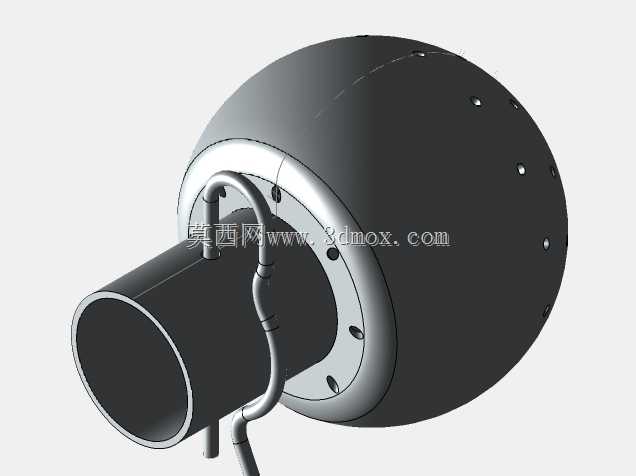

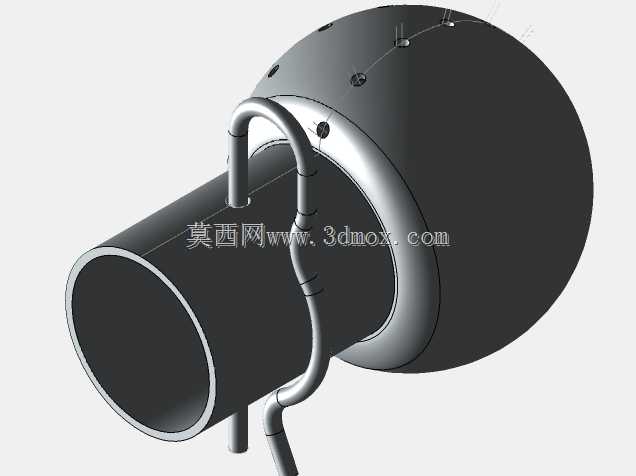

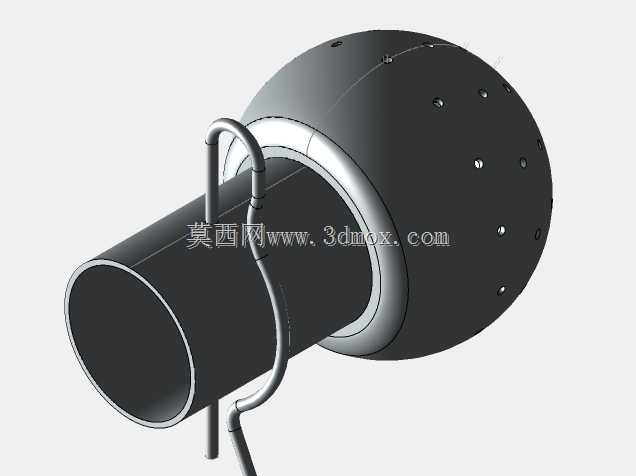

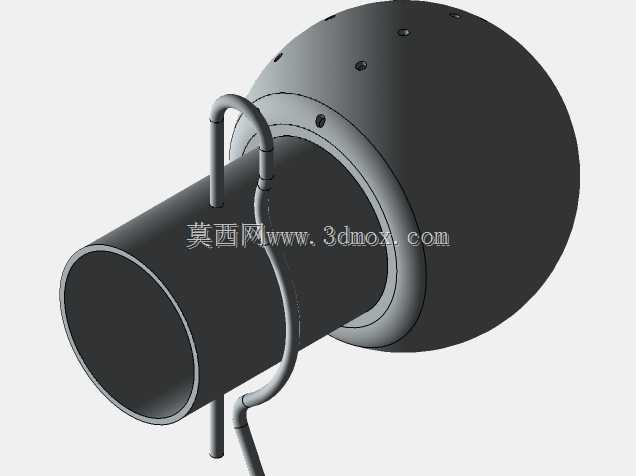

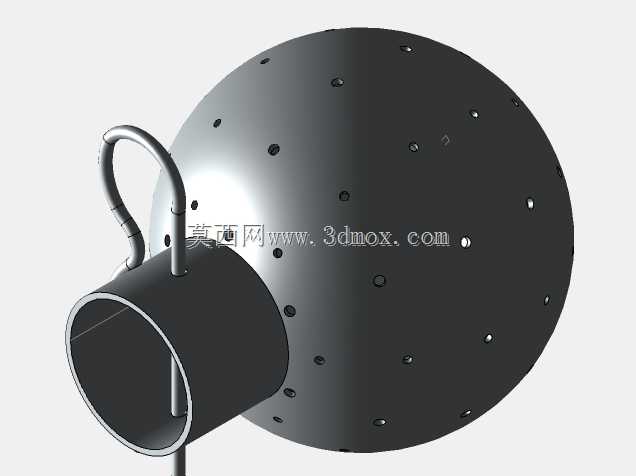

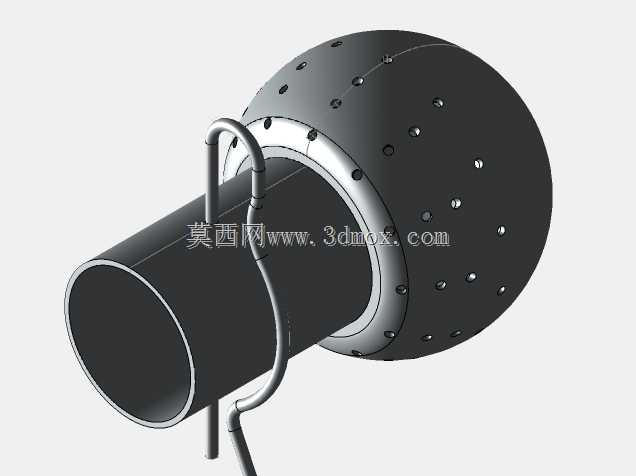

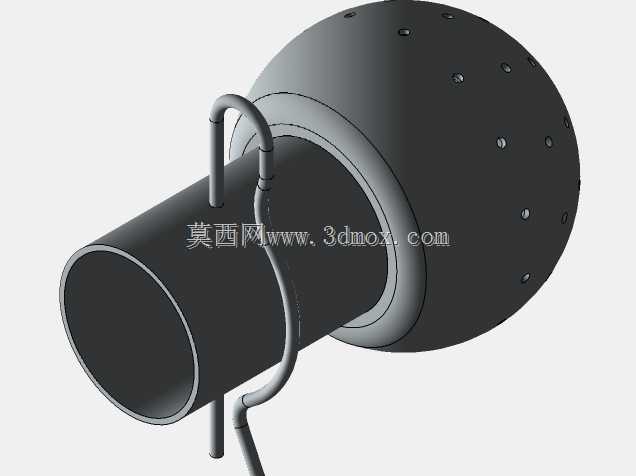

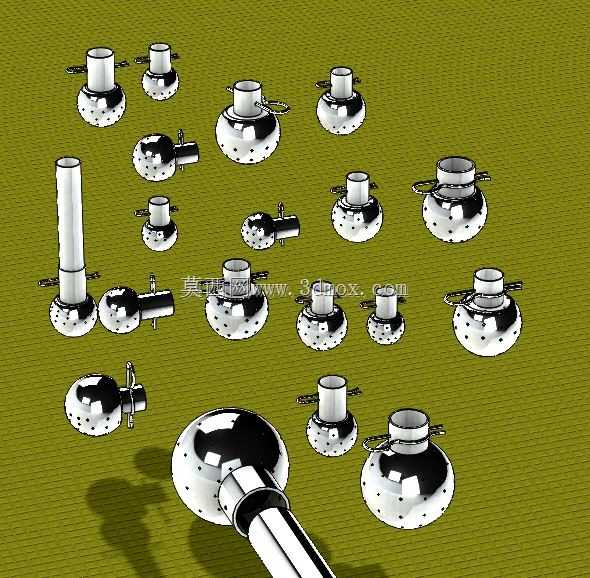

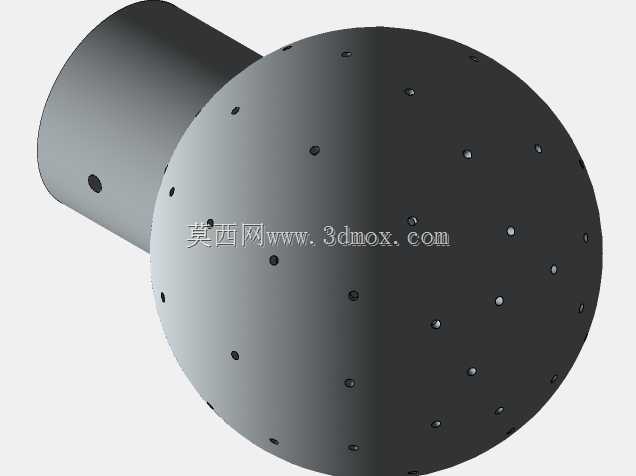

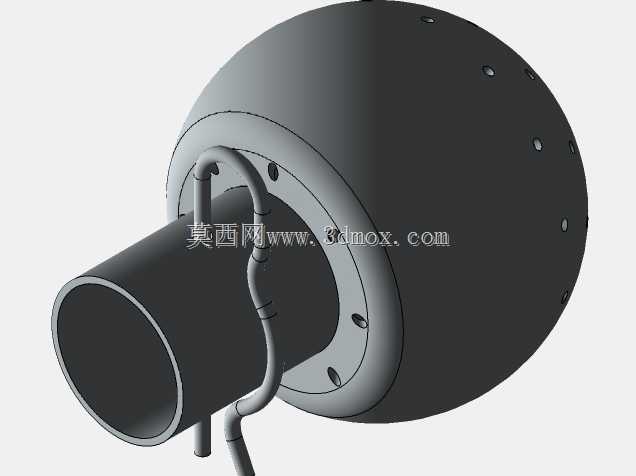

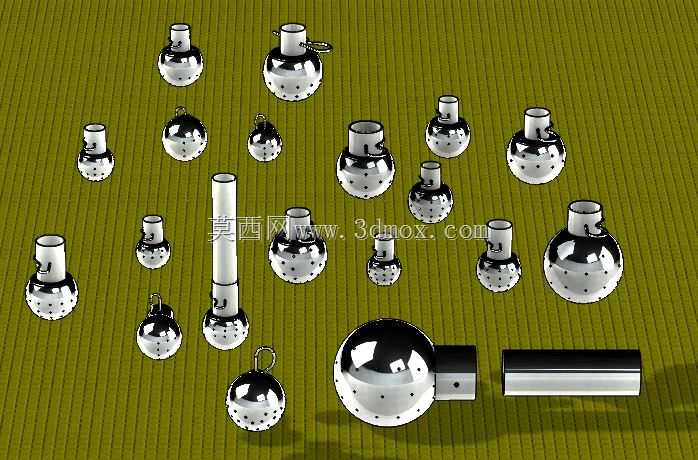

本次设计的系列喷淋球覆盖多种连接规格与喷射覆盖范围，适配不同容积、不同内部结构的立式储罐、卧式反应容器、配料罐、发酵罐的清洗需求。产品主体采用球形喷淋头结构，球体表面按照流体力学仿真结果均匀布设多方向喷射小孔，能够在清洗介质通入后形成360°全覆盖的喷射锥面，水流从各小孔高速喷出后冲击罐体内壁各个区域，无清洗死角，可有效冲除附着在罐壁的物料残留、结垢层与沉积杂质。连接端设计有多种接口形式，包含外螺纹快装接口、卡箍式卫生级接口、加长杆伸入式接口、带吊环固定接口等，能够匹配不同罐体的安装开孔尺寸，既可以直接安装在罐体顶部的清洗工位，也可以通过加长杆伸入罐体中下部，对深层区域进行定向冲洗。

设计过程中充分考虑不同工况的使用需求，针对卫生级应用场景，球体与连接段采用平滑过渡结构，无卫生死角，表面抛光处理后不易挂留物料，满足食品医药行业的洁净要求；针对化工场景的耐腐蚀需求，结构壁厚做了均匀加厚处理，能够耐受一定压力的酸碱清洗介质冲刷。各规格喷淋球的安装边界均做了标准化适配，接口尺寸覆盖常用的管道通径规格，安装时无需对罐体原有开孔做额外改造，直接对接现有清洗管路即可投入使用，球体的喷射角度与覆盖半径经过实测校准，不同规格产品分别适配从小型配料桶到大型千升级储罐的清洗需求，用户可根据罐体直径、内部结构复杂程度选择对应规格的产品，部分带侧接接口的款式还可适配罐体侧壁安装的工位需求，实现罐体内上下区域的分层冲洗。在流体通道设计上，内部流道做了顺滑导流处理，能够降低清洗介质通入时的阻力损失，在相同供水压力下获得更高的喷射冲击力，提升清洗效率，同时减少管路压力损耗，降低清洗泵的运行负载。
