可伸缩万向节精密传动接头结构

这款可伸缩万向节传动接头，是机械传动系统中用于补偿两轴间空间偏差、传递旋转扭矩的核心连接部件，广泛应用于需要跨空间角度传递动力、同时存在轴向位移补偿需求的传动场景中，常见于中小型工业设备的进给传动链路、轻型工程机械的动力传输段、自动化生产线的变位机构传动端，以及部分专用车辆的转向操纵传动支路，能够在两轴存在角向偏移、轴向相对窜动、径向小幅错位的工况下，保持扭矩传递的连续性与平稳性，避免刚性连接带来的附加载荷损伤轴系与支撑轴承。

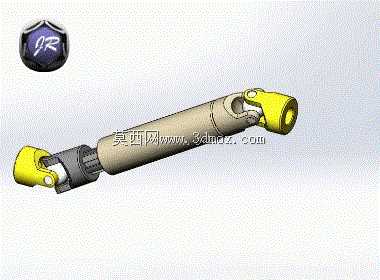

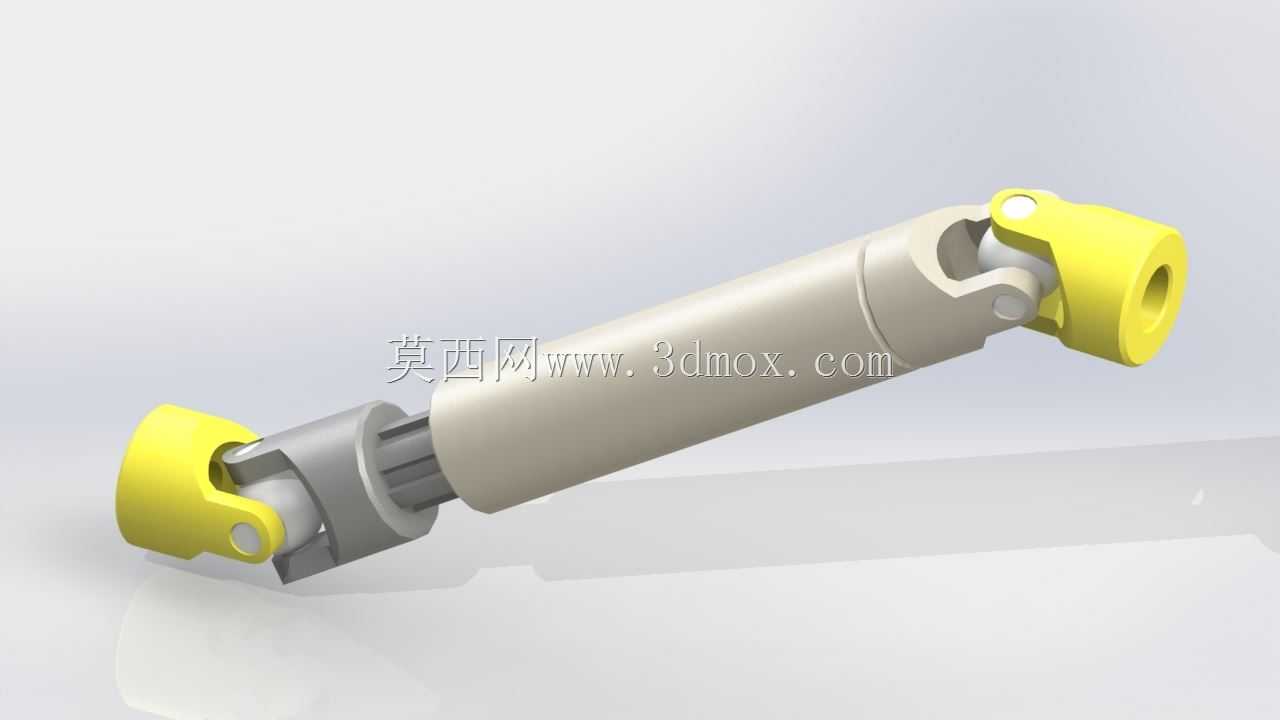

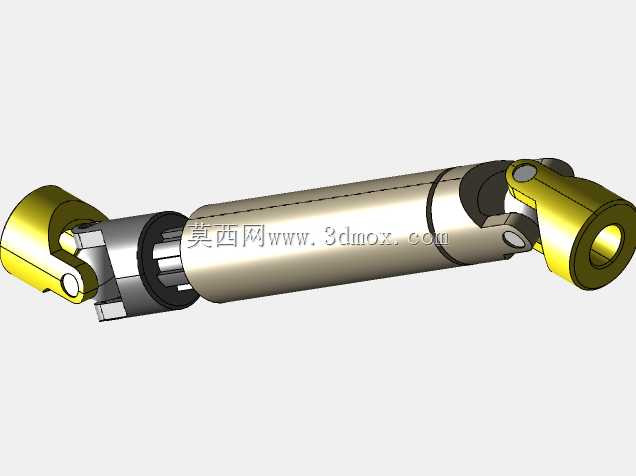

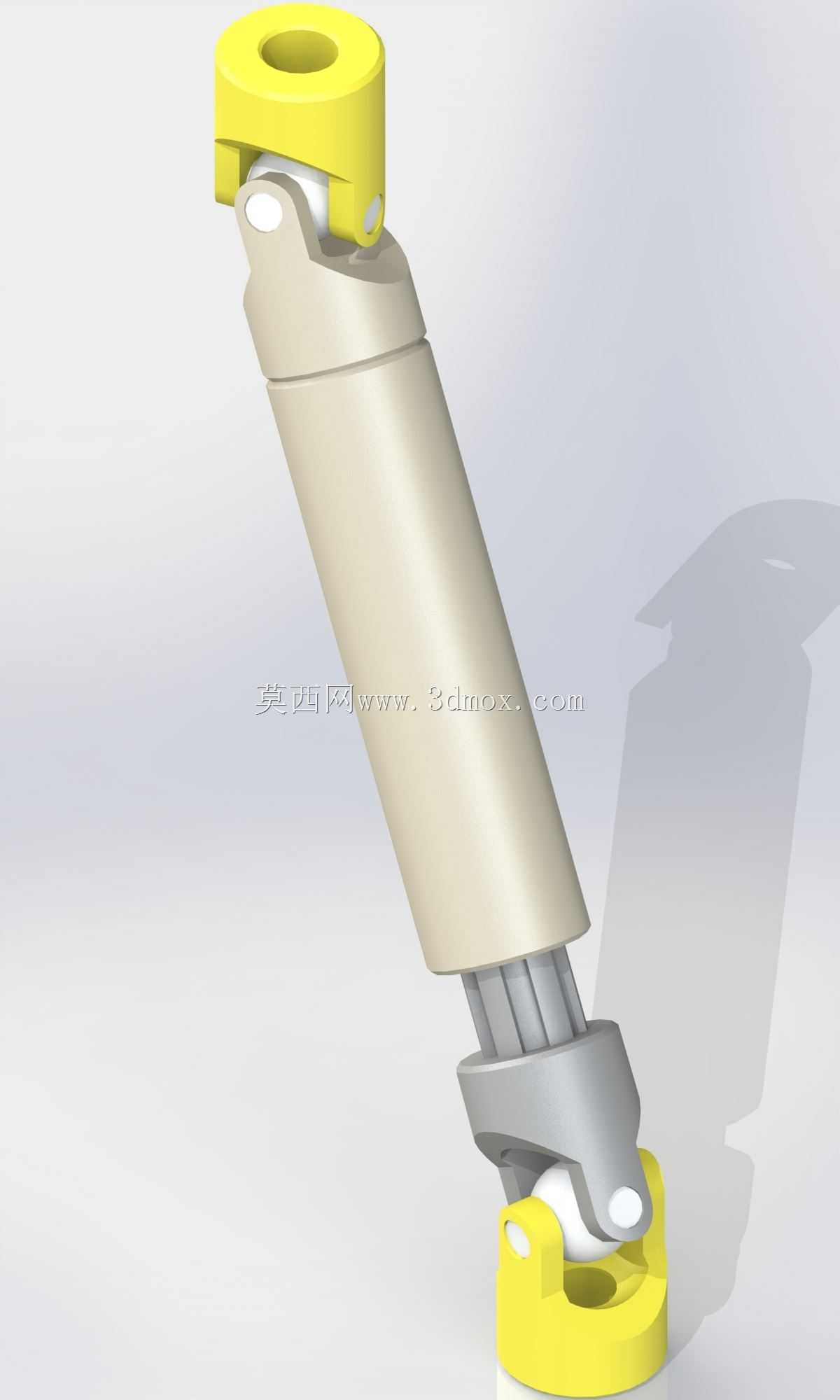

从功能特性来看，该接头两端采用十字轴式万向铰接结构，铰接端的黄色端座为连接接口，可通过销接、键连接的方式与两侧待连接轴端固定，十字轴配合铰接座内的耐磨衬副，可实现最大数十度的角向偏摆补偿，适配安装空间内存在角度偏差的轴系对接；中间段采用花键式伸缩结构，外花键轴与内花键套筒滑动配合，可在传递扭矩的同时实现轴向长度的自适应调整，能够补偿设备运行过程中因振动、热变形、部件位移产生的轴向窜动，避免传动系统出现卡滞、过载断裂的问题。

在设计思路上，该结构优先平衡了传动刚性与补偿灵活性，两端铰接座采用对称式结构设计，降低了单侧偏载带来的磨损不均问题，中间伸缩段的花键配合采用小间隙配合公差，既保证轴向滑动的顺畅度，又控制了传动过程中的回程间隙，提升传动精度；整体外形采用圆柱型主体结构，两端铰接端的外径大于中间套筒外径，安装时需预留足够的径向摆动空间，避免铰接端偏摆时与周边结构发生干涉；轴向安装边界需根据实际伸缩行程预留余量，保证接头处于最短极限位置时花键仍有足够啮合长度，处于最长极限位置时花键不会脱出，两端连接轴的插入深度需匹配端座的孔深，保证连接销或键的受力面完全贴合，避免局部应力集中导致部件损坏。日常应用中该类接头无需复杂维护，仅需定期在铰接点与花键配合面补充润滑脂，即可降低磨损、延长使用寿命，适合中低转速、中等扭矩的精密传动场景使用。
