谐波传动摆件式机械结构三维设计

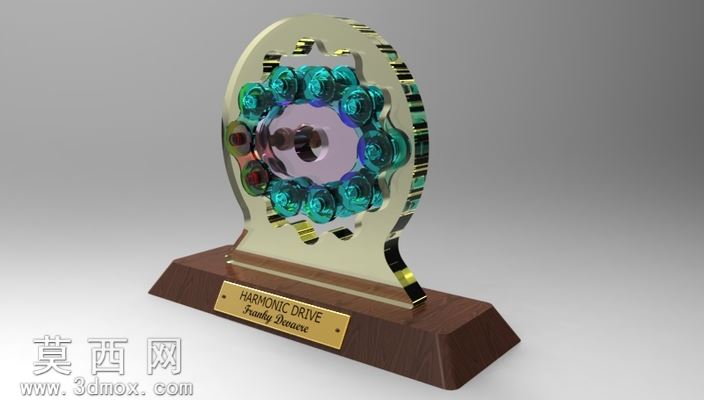

本作品以谐波传动核心结构为设计原型，采用三维建模软件完成全参数化结构搭建，在还原谐波传动核心运动逻辑的基础上，将工业传动结构转化为兼具展示性与工艺质感的摆件造型。建模阶段首先完成谐波传动核心构件的参数绘制：包含带外齿的柔性轮、带内齿的刚性轮、以及配置多组滚珠的波发生器构件，严格遵循1/5的齿轮传动比率设定各构件的尺寸参数，确保齿形啮合关系符合真实谐波传动的运动特性，柔性轮的薄壁形变结构、波发生器的滚珠排布均按照真实传动原理做了等比例还原，保证结构逻辑的严谨性。材质与渲染阶段针对不同构件做了差异化材质调配：主体支撑框架采用抛光金属材质，添加细微的边缘倒角与环境反射效果，还原金属构件的精致加工质感；波发生器的滚珠构件采用高透翡翠质感的半透明材质，添加内部折射与焦散效果参数，提升视觉层次感；底座采用深色胡桃木纹理材质，搭配金属蚀刻铭牌构件，铭牌上清晰标注传动结构名称与属性，金属铭牌做了细微的做旧磨边处理，模拟真实工艺摆件的质感。整体渲染采用柔和的影棚布光方案，主光源从侧上方45度投射，搭配补光弱化构件阴影，突出不同材质的质感对比，同时添加柔和的环境反射贴图，让金属与透明材质的表现更具真实感。设计思路上打破了工业传动模型仅做结构展示的常规思路，将精密传动结构与工艺摆件的展示属性结合，既完整保留了谐波传动的核心结构特征，可用于传动原理的直观演示，又通过材质搭配与底座设计提升了作品的展示观赏性，让工业机械结构的精密美感能够以摆件的形式呈现，兼顾了教学演示价值与工艺展示效果，结构上各构件之间保留了合理的装配间隙，可直观观察到谐波传动工作时柔性轮随波发生器产生形变、与刚性轮逐步啮合的运动过程，清晰展现这类高传动比精密传动结构的运行逻辑。
