等径桁架格构式陶瓷管材结构设计

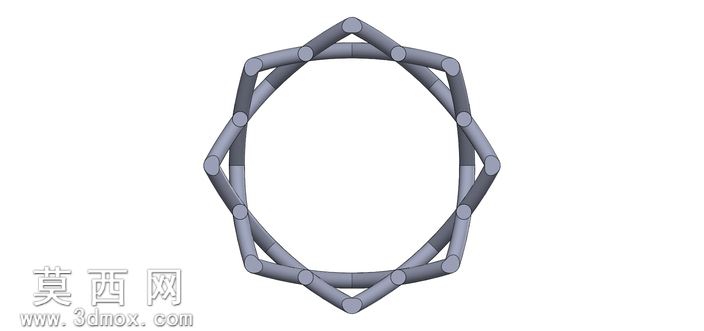

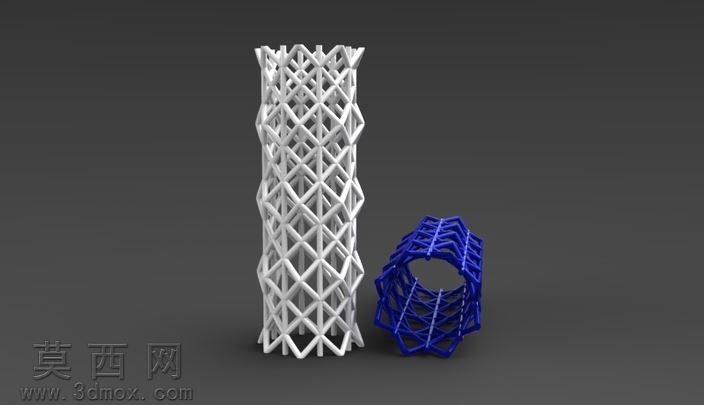

本作品采用三维参数化建模方式完成ISOtruss结构陶瓷管材的全流程设计，建模阶段先以空间螺旋线与纵向直杆作为路径基准，通过杆件阵列、节点布尔合并完成整体格构框架搭建，严格控制每根斜向杆件的交叉角度与节点衔接精度，避免结构出现应力集中的锐角衔接区域，同时保证所有杆件的截面尺寸统一，适配陶瓷材料的成型工艺特性。渲染阶段针对陶瓷材质做了专项参数调试，白色陶瓷杆件采用高反射低粗糙度的釉面材质参数，还原陶瓷烧结后的光洁质感，蓝色弯曲试样则添加了轻微的材质颗粒感，模拟陶瓷材料在长时间弯曲载荷下的细微材质变化，场景采用深灰色哑光背景配合三点布光，主光从侧上方打亮结构的交叉网格，突出桁架结构的空间层次感，辅光补亮杆件底部的暗部区域，避免节点处出现死黑影响结构展示，轮廓光勾勒结构的外边缘，让格构的通透感得以充分呈现。结构设计上参考了ISOtruss经典的空间桁架构型，通过多组螺旋斜杆与纵向直杆的交叉编织，形成连续的三角形受力单元，相比同外径的实心陶瓷管材，该结构在保证轴向承重与抗弯曲性能的前提下，大幅降低了整体重量，减少陶瓷材料的用量，同时格构的开放结构也能降低风阻，适配风电塔筒、自行车车架等户外使用场景的需求。设计过程中针对长时间弯曲工况做了结构优化，调整了弯曲段的杆件排布密度，在易出现应力集中的弯曲区域适当加密斜杆的交叉频次，分散弯曲载荷带来的局部应力，避免陶瓷脆性断裂的问题，节点处采用圆弧过渡处理，减少烧结过程中的应力残留，提升陶瓷构件的成品率与长期使用的结构稳定性，整体结构既满足工程承重的力学需求，也具备格构结构特有的韵律美感，可作为装饰艺术装置的结构参考。
