工业通风系统风量调节阻尼装置

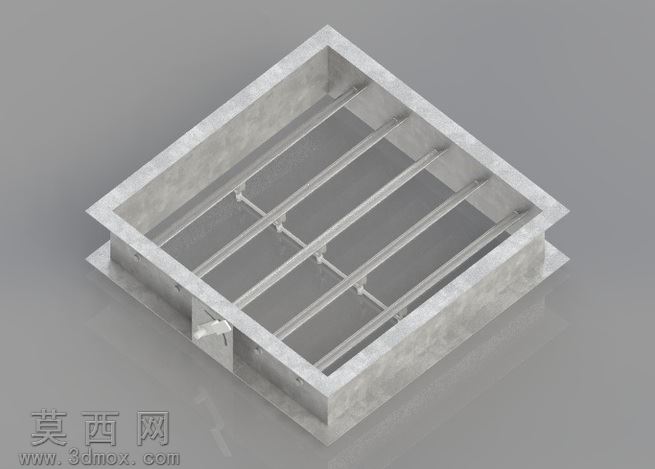

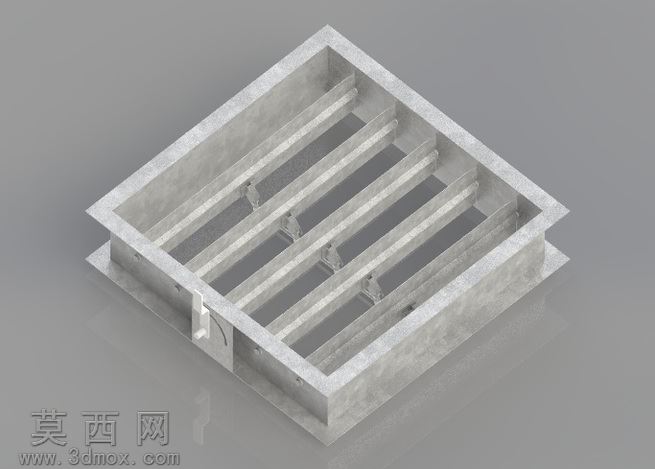

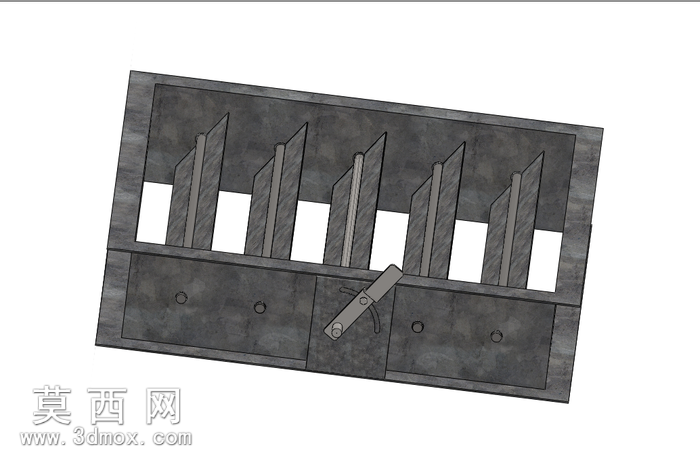

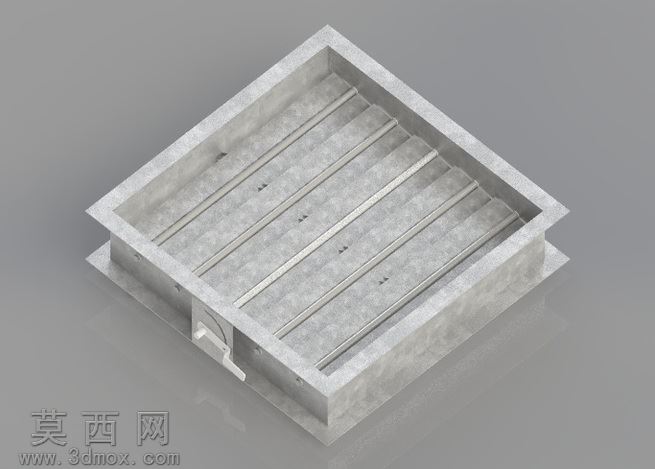

本模型为工业通风系统配套的风量调节阻尼装置，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循暖通风道部件的实际装配逻辑，对每一处结构细节做了等比例还原。模型整体采用框式主体结构，外框做了加厚加强处理，模拟实际镀锌钢板弯折焊接的成型结构，框体边缘预留了风道对接的安装位，可直接与标准矩形通风管道完成装配。装置核心的调节叶片组采用等距排布设计，每片叶片的转轴位置做了同轴度约束，确保多片叶片联动时转动顺畅无卡滞，叶片边缘做了折边加强处理，既提升叶片自身结构强度，也能在闭合状态下减少缝隙漏风，提升风量调节的精度。叶片下方设置了独立的调节锁定机构，包含操作手柄、定位齿槽、锁定销轴三个核心部分，手柄与叶片联动轴做了刚性连接，扳动手柄即可带动所有叶片同步转动，调整到目标开度后可通过定位齿槽与锁定销轴配合完成位置固定，避免风道内气流压力波动导致叶片自行移位，保证通风系统运行过程中风量稳定。建模过程中对各活动部件的配合间隙做了合理预留，模拟实际产品的装配公差，避免出现运动干涉问题；材质渲染阶段，主体结构赋予镀锌钢板材质，还原金属哑光质感与表面细微的镀锌纹理，操作手柄部分赋予防滑磨砂金属材质，突出操作部件的触感特征，转轴、销轴等小部件赋予光亮金属材质，区分不同功能部件的视觉差异。整体设计围绕工业通风场景的实用需求展开，兼顾结构可靠性与操作便捷性，可直接用于暖通系统方案展示、结构验证以及教学演示场景，完整还原了这类通风阻尼装置的核心工作原理与结构特点。
