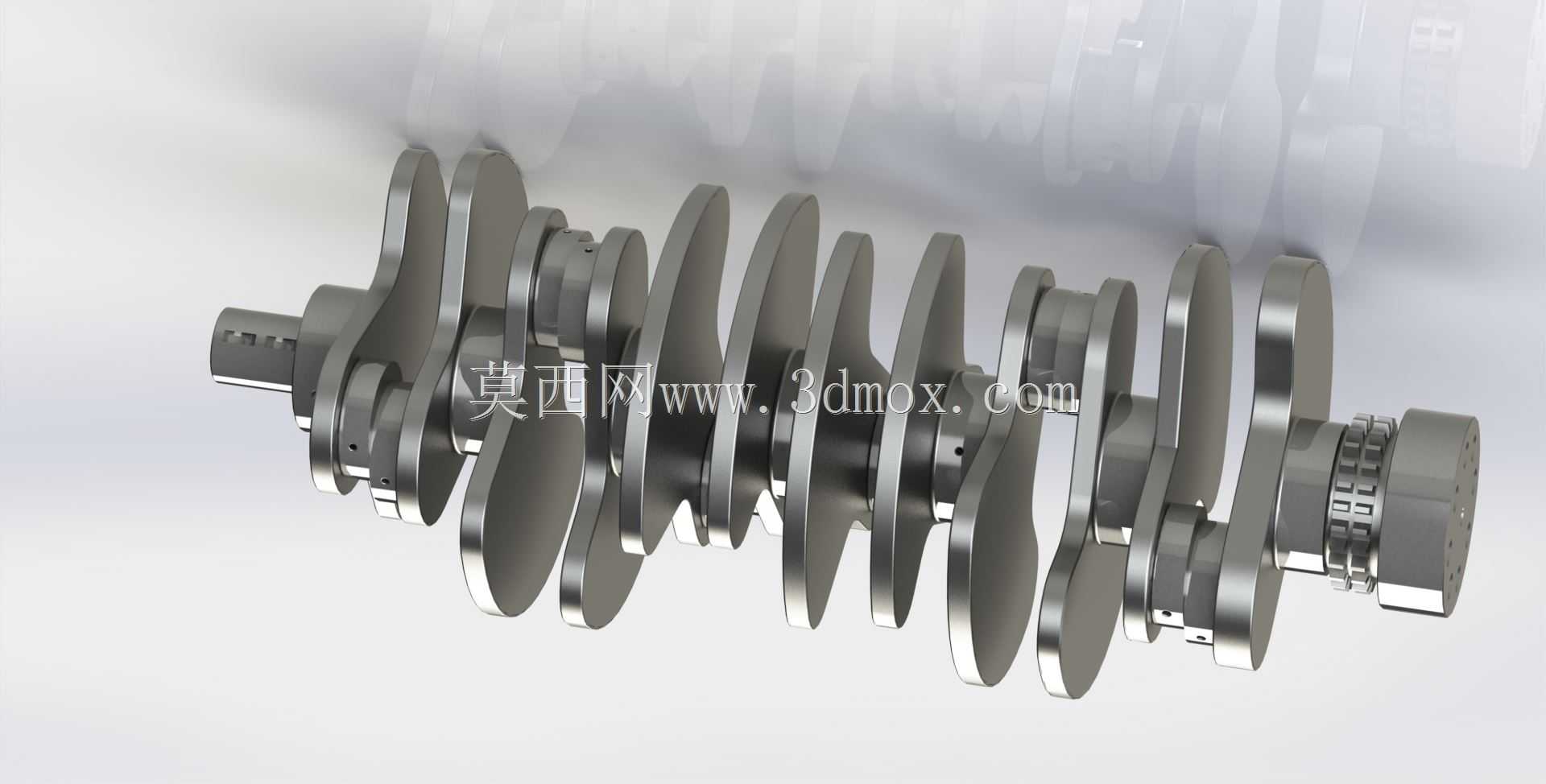

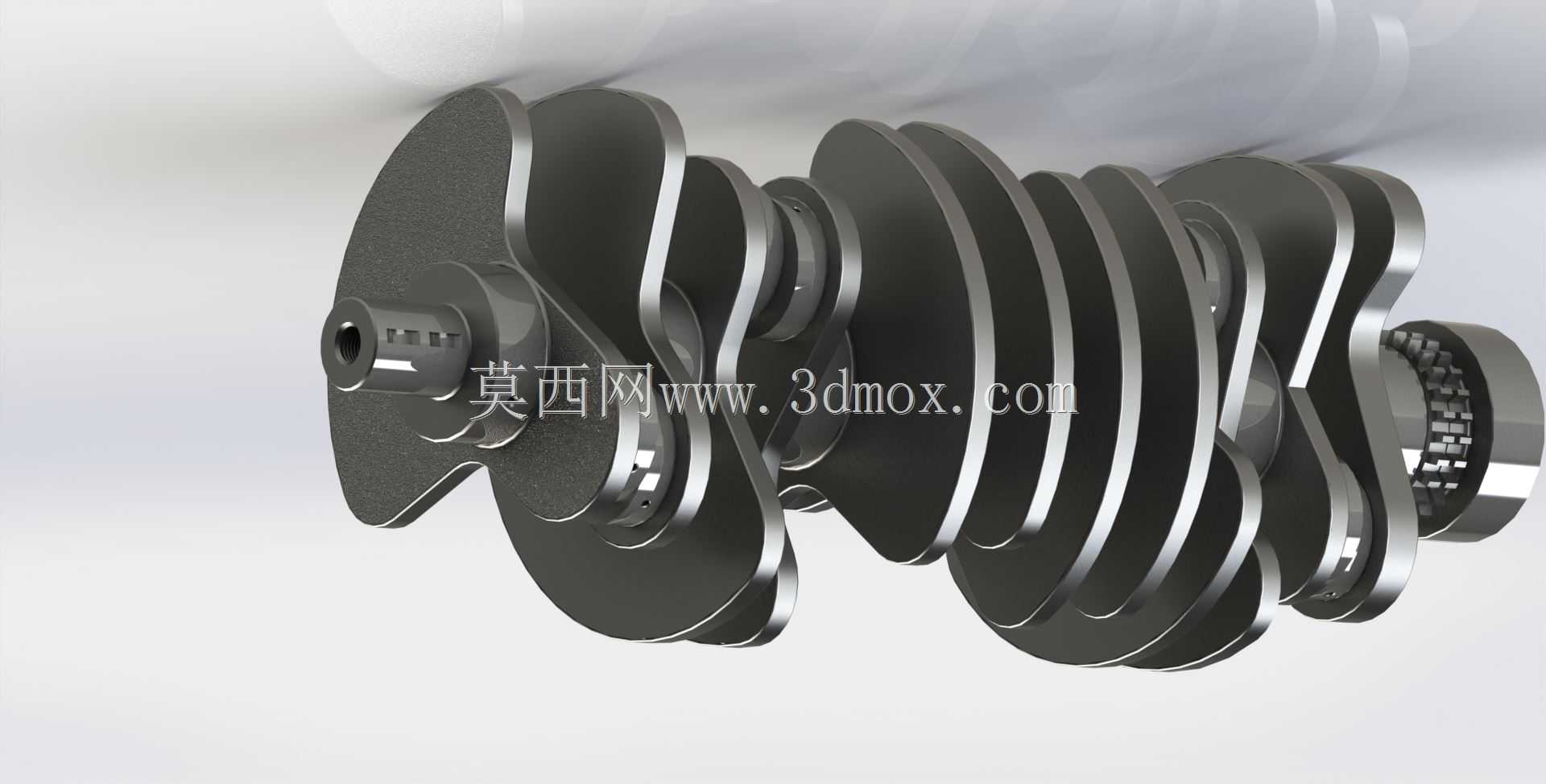

大众W12发动机专用曲柄结构设计

这款曲柄是为大排量W型12缸内燃机量身打造的核心动力传递部件，主要应用于大马力豪华乘用车、高性能跑车的动力总成中，是发动机将活塞往复直线运动转化为旋转扭矩输出的核心载体，直接决定了发动机的动力输出平顺性、转速上限与整机可靠性。在实际动力传递过程中，曲柄需要承接12个气缸交替做功产生的周期性冲击力，将活塞连杆组传递的往复推力转化为曲轴的旋转力矩，再向外输出给传动系统，同时还要驱动配气机构、机油泵、水泵等发动机附属组件正常运转，是内燃机动力链路中受力最复杂、工况最严苛的部件之一。

在设计层面，这款曲柄针对W12发动机特殊的气缸排布逻辑做了专属适配，采用大V夹角72度搭配小V夹角15度的错拐布局，完美匹配W12发动机三列气缸错列布置的空间结构，让12个气缸的做功冲程能够均匀错开，大幅降低发动机运转时的振动幅度，提升高转速工况下的运转平顺性。结构尺寸上，曲柄销部位的孔位最大宽度控制在12.5mm，相邻曲柄销的排距设定为13mm，这一尺寸设计将连杆大端轴承的最大宽度限制在13mm，在保证轴承承载面积满足大马力输出需求的前提下，尽可能压缩了曲柄组的轴向总长度，让W12发动机的整体轴向尺寸能够控制在合理范围内，适配乘用车前置或中置动力舱的安装空间要求。

曲柄的偏移角度设定为12度，配合集成在曲柄结构上的平衡块设计，能够精准抵消12个活塞与连杆往复运动产生的一阶、二阶惯性力，不需要额外加装平衡轴就能实现优异的动平衡表现，既减少了发动机运转时的额外振动，也降低了平衡机构带来的动力损耗，提升整机动力传递效率。整体曲柄采用高强度合金钢的等强度结构设计，曲柄臂的过渡位置全部采用大圆角平滑过渡，避免应力集中导致的疲劳断裂风险，能够承受W12发动机大扭矩输出时的交变载荷冲击，满足高转速、大负荷的持续运转需求。同时模型预留了3D打印适配的结构细节，可直接用于原理验证样件的快速制作，也可用于教学场景下的内燃机结构拆解演示，帮助学习者直观理解W型发动机曲柄连杆机构的特殊布局与工作逻辑。
