旋转发动机主曲柄连杆结构三维设计

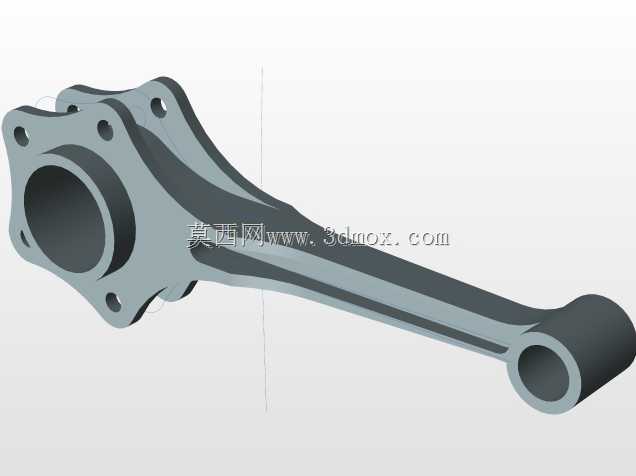

该主曲柄是旋转发动机动力传递路径中的核心承载构件，主要应用于三角活塞旋转式发动机的动力输出总成中，承担着将活塞的偏心回转运动转化为主轴旋转扭矩的关键作用，是连接燃烧室做功部件与动力输出端的核心受力零件。在实际发动机运行工况中，该构件需要持续承受燃烧室内爆燃产生的周期性冲击载荷，同时要适配偏心轴的回转运动轨迹，在高速往复与回转复合运动过程中保持结构刚度与动平衡性能，避免出现应力集中导致的疲劳断裂、形变过量导致的运动卡滞等问题。从功能特性来看，该主曲柄一端采用多螺栓孔法兰连接结构，用于和旋转活塞的偏心安装座实现刚性固定，均布的螺栓孔可保证连接面的受力均匀，分散爆燃冲击带来的局部载荷，大直径的中心轴孔用于和偏心轴颈配合，保证回转过程中的同轴度精度，降低高速运转下的偏磨风险；另一端为带衬套安装位的环孔结构，用于和主轴传动端铰接，实现动力的平稳传递，杆身采用变截面流线型设计，在保证整体结构强度的前提下尽可能降低构件自身重量，减少高速回转过程中的惯性力损耗，提升发动机的动力响应速度。在设计思路上，该构件首先围绕旋转发动机的偏心运动轨迹确定整体长度与两端孔位的中心距，严格匹配发动机的压缩比与排量参数，保证活塞运动的行程符合设计要求；法兰端的螺栓孔位置度、中心轴孔的尺寸公差均按照发动机核心部件的精度等级设计，保证装配后配合面的贴合度，避免出现连接松动导致的振动异响；杆身的过渡区域均采用大圆角平滑过渡，消除直角结构带来的应力集中点，提升构件的疲劳寿命，同时通过有限元仿真对载荷传递路径进行优化，将高应力区域的材料厚度进行针对性加强，低应力区域做轻量化挖除处理，实现强度与重量的最优平衡。在安装边界方面，该主曲柄的法兰端外径、螺栓孔分布圆直径、中心轴孔内径均与对应型号旋转活塞的安装接口完全匹配，杆身的最大外廓尺寸严格避让发动机缸体内壁与周边附属构件的运动空间，避免运转过程中出现运动干涉；铰接端的环孔内径与主轴传动销的尺寸适配，装配后可保留合理的转动间隙，保证铰接部位的润滑油脂能够形成有效油膜，降低运转过程中的摩擦损耗。
