铅笔检测输送视觉传感设备结构设计

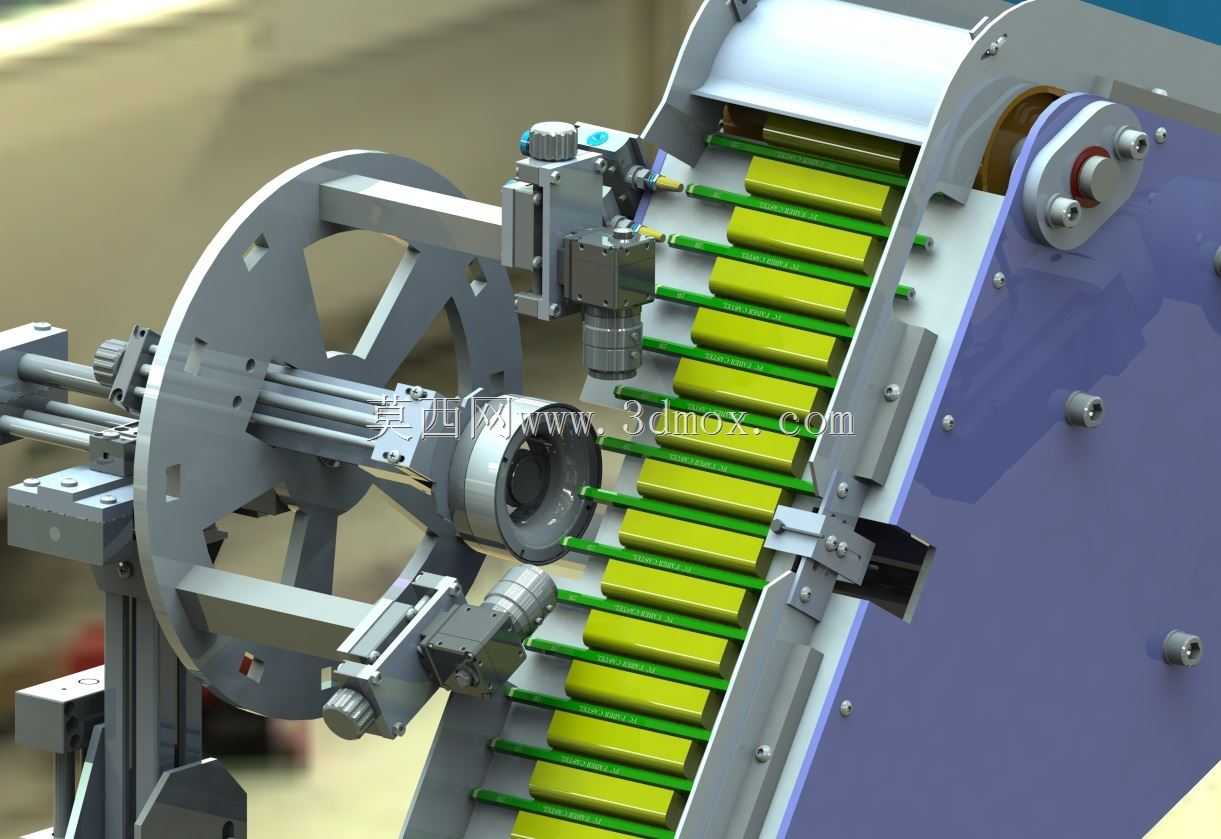

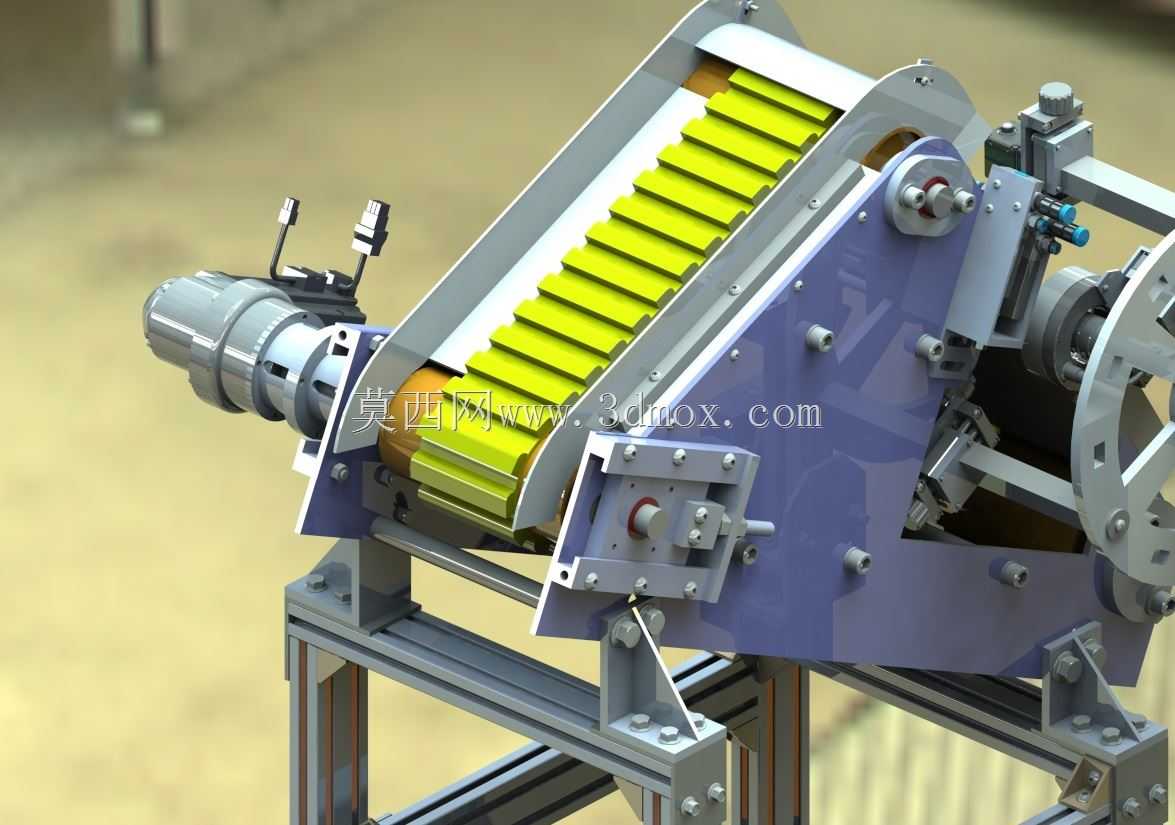

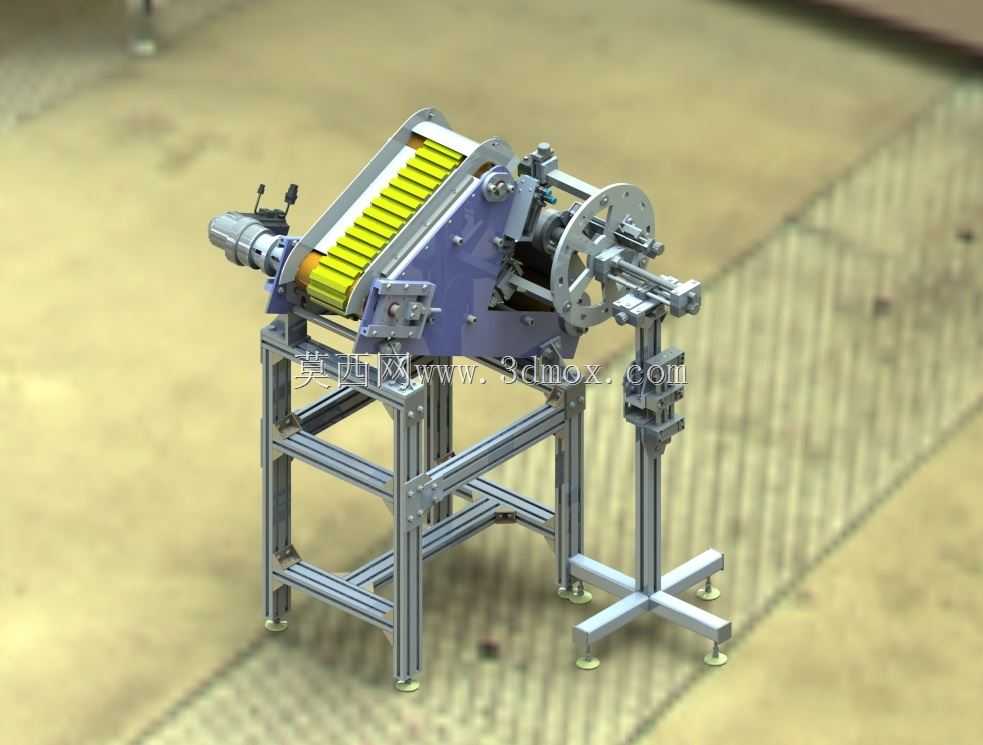

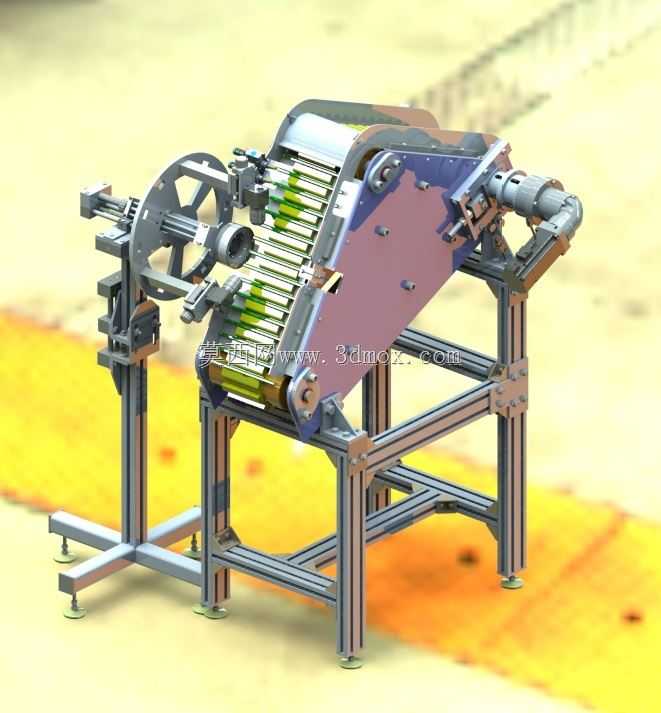

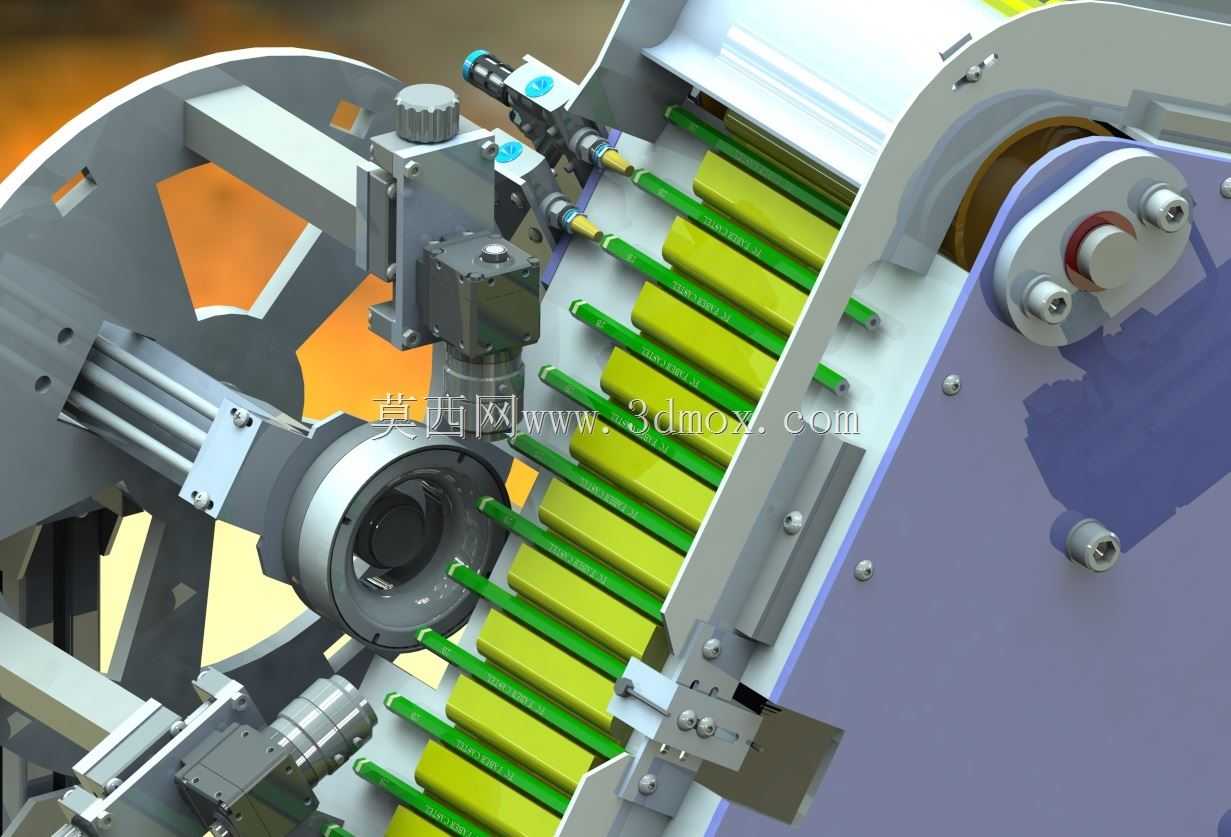

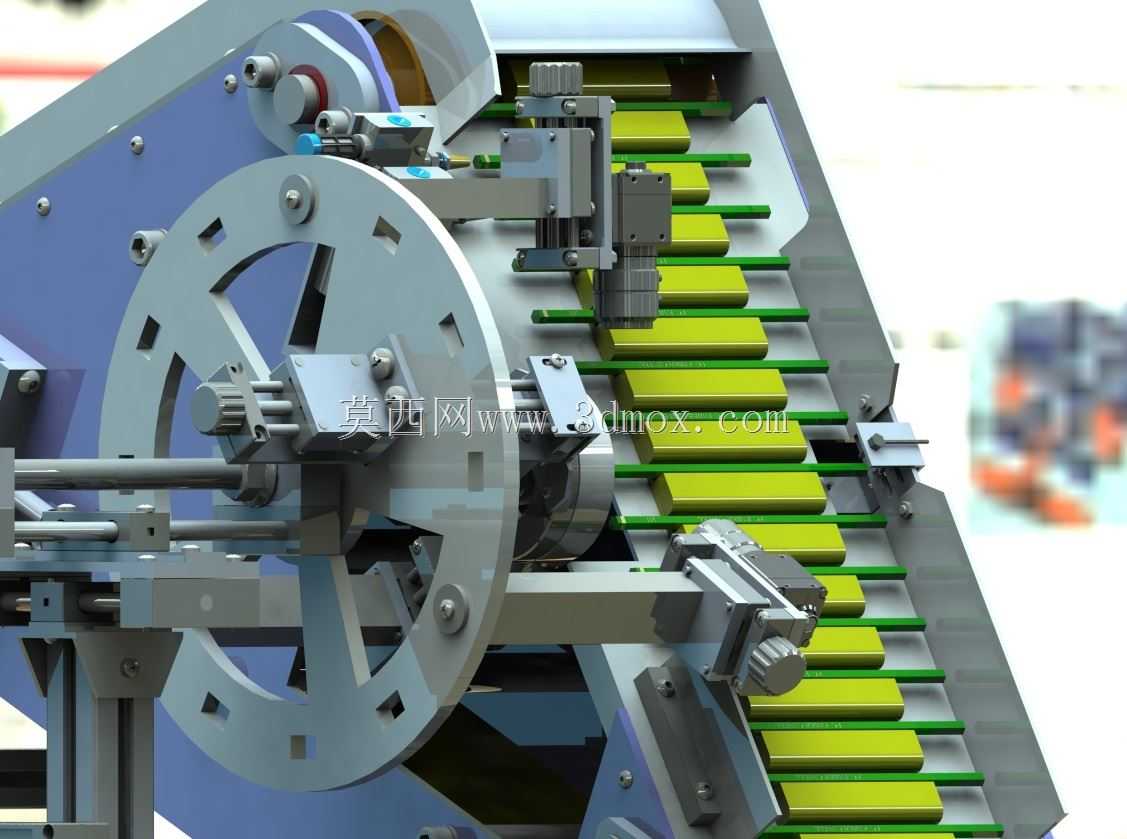

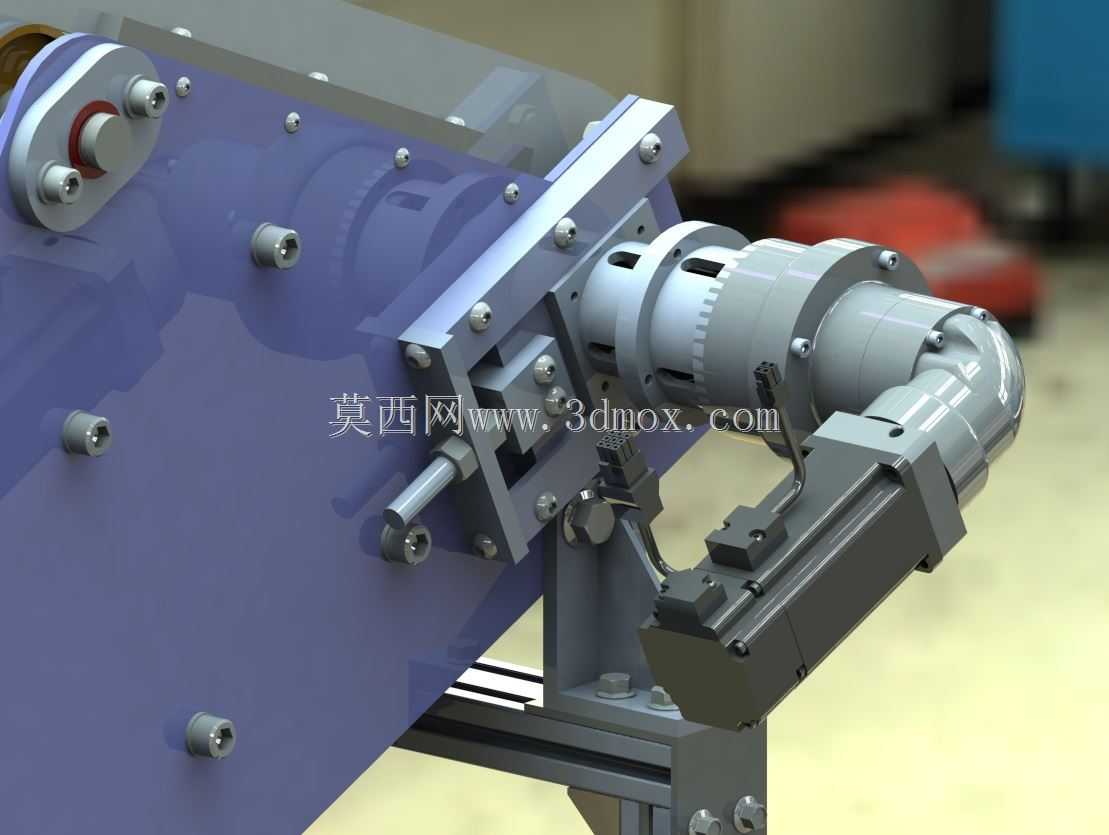

该设备主要应用于文具制造行业的铅笔生产末端质检环节，可对接铅笔成型、涂装工序的出料端，完成铅笔成品的外观缺陷检测、规格核验工作，替代传统人工目检的作业模式，适配高速铅笔生产线的连续作业需求，能够在铅笔持续输送过程中完成全周外观信息采集，有效规避人工检测带来的疲劳误差、漏检问题，大幅提升铅笔成品出厂质检的效率与准确率。设备核心采用倾斜式链板输送结构，输送链板上设置等距排布的铅笔定位卡槽，单卡槽可容纳单支铅笔，卡槽间距匹配常规木杆铅笔的长度与直径参数，铅笔放置后可随链板平稳抬升输送，输送过程中铅笔不会出现滚落、偏移、堆叠的情况，保障视觉采集环节的工件位置一致性。设备左侧设置大直径槽轮式进料定位机构，可将上游工序送入的零散铅笔逐支分料，精准送入输送链板的对应卡槽内，分料节奏与链板输送速度完全匹配，不会出现卡料、空槽的问题。在输送路径的侧方与上方位置，集成布置多组工业视觉传感摄像机，可从不同角度采集铅笔杆身的涂装质量、端面平整度、笔身同轴度等外观信息，采集到的图像数据可对接后端视觉处理系统，快速识别出笔身划痕、涂装不均、端头缺损、长度超差等不合格品，后续可联动剔除机构将不合格品从输送线中分离。整体设备的结构设计紧凑，倾斜式的输送布局既节省了车间的横向安装空间，也能让铅笔在输送过程中依靠自身重力贴合卡槽定位面，无需额外设置压紧结构即可保证位置稳定。设备的安装边界可根据现有生产线的出料高度进行适配调整，进料端高度可对接常规铅笔生产设备的出料口高度，出料端可衔接合格品收集料盒或后续包装工序的进料端，整体机架采用模块化拼接设计，各功能部件均可单独拆卸维护，视觉传感器的安装位置预留了调节余量，可根据不同规格铅笔的检测需求调整拍摄角度与焦距，适配不同长度、直径的铅笔产品检测作业。设备的传动部件均设置在机身侧板内侧，外侧无外露传动结构，既避免生产过程中铅笔碎屑、涂装粉尘进入传动结构造成磨损，也能保障车间作业的操作安全，日常维护仅需定期清理输送卡槽内的积尘、检查传动部件的张紧度即可，运维难度较低。
