旧三轴铣床改造五轴数控铣削设备模型

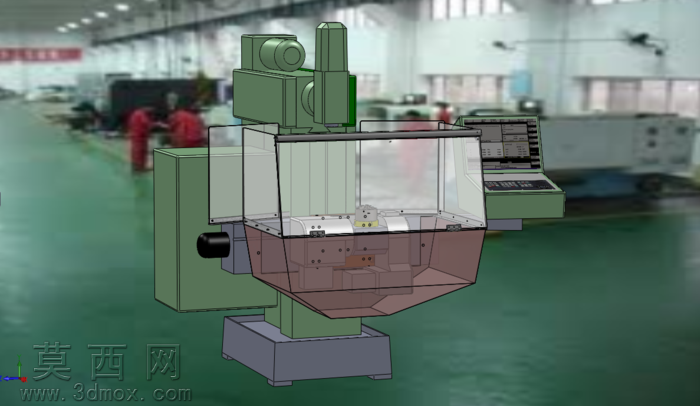

本三维模型围绕老旧三轴数控铣削机床的五轴化改造需求完成全结构建模，整体采用自下而上的装配设计思路，完整还原了改造后设备的全部机械结构与外观细节。建模过程中首先对原有机床的床身、立柱、主轴箱等保留部件进行精准测绘复刻，针对原有铸件结构的安装基准面做了参数化约束，确保改造新增部件与原有结构的装配公差完全匹配，避免实际改造中出现干涉问题。模型中新增的双轴回转工作台采用模块化建模方式，将蜗轮蜗杆传动副、回转支撑轴承、夹紧机构、伺服电机安装座等零件逐一拆分建模，每个零件的材质属性都做了对应设置：床身等铸件部分赋予哑光铸铁材质，带有细微的铸造纹理与使用磨损痕迹；透明防护舱采用半透明聚碳酸酯材质，设置了合适的折射与反射参数，还原实际防护板的通透视觉效果；操作面板部分区分了金属按键、塑料外壳、显示屏玻璃等不同材质的质感差异，显示屏区域还模拟了实际操作界面的显示内容，提升模型的真实感。整体结构设计上，改造方案保留了原有机床Z轴主轴的上下进给结构，在原有工作台位置加装可实现A轴摆动、C轴回转的双轴转台，以此实现五轴联动加工能力，模型中清晰展示了转台与原工作台的连接固定方式、线缆走线的预留空间、防护挡板的安装位置，同时对原有冷却系统、润滑系统的管路走向做了适配调整，所有管路接头位置都与原有接口一一对应。渲染阶段采用车间实景作为环境背景，模拟工业厂房内的顶光照明效果，对设备的金属加工面做了高光处理，铸件的粗糙表面做了漫反射参数调整，让整个模型呈现出真实车间内待投产设备的视觉效果，完整呈现了老旧机床数控化升级改造的结构方案，可作为同类设备改造的结构参考、方案演示使用。
