卧式传动结构车床三维建模设计

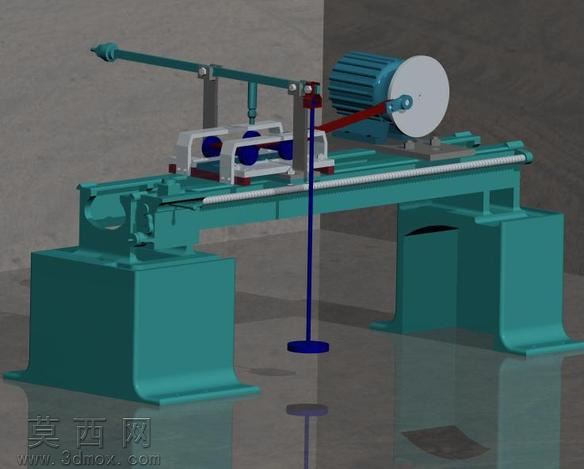

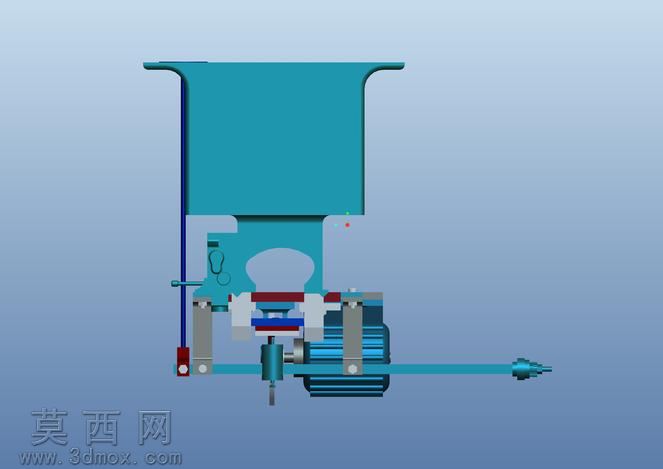

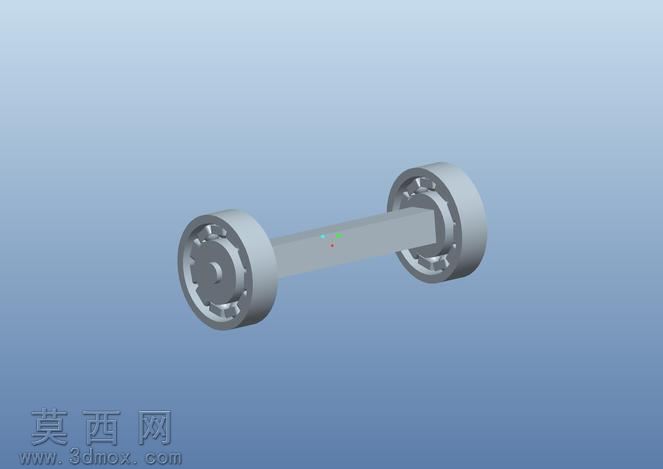

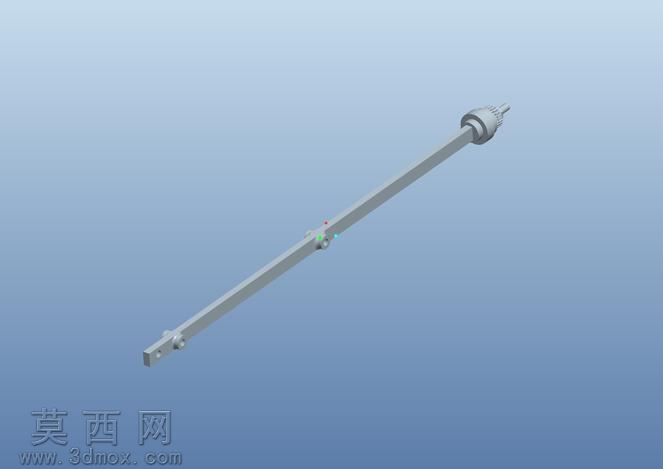

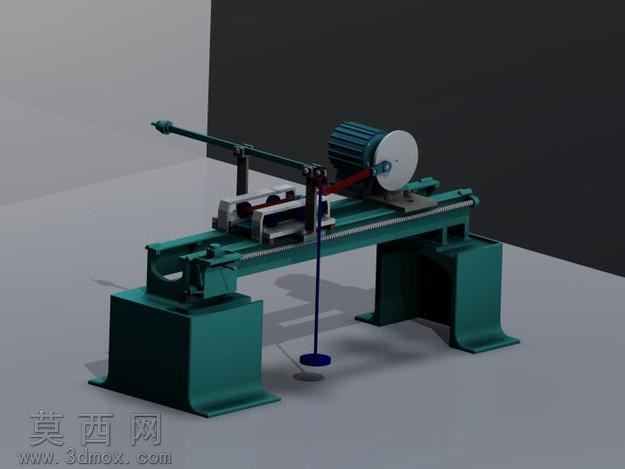

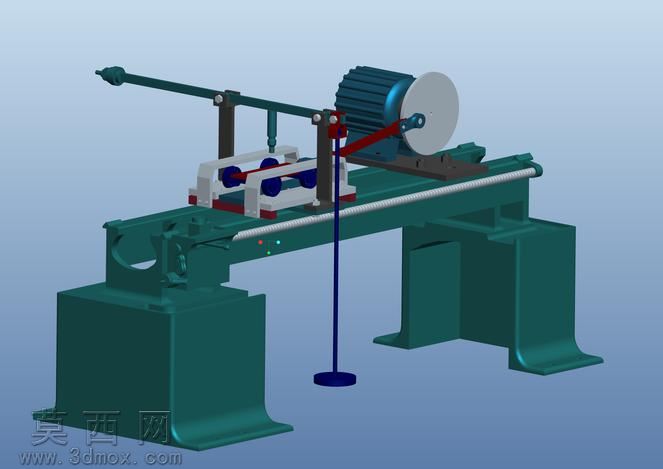

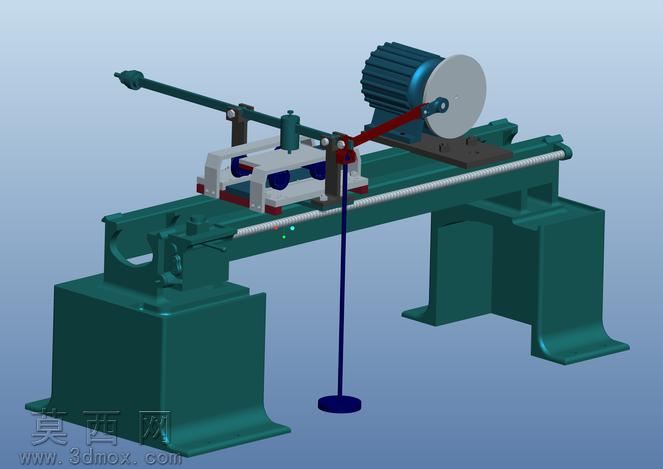

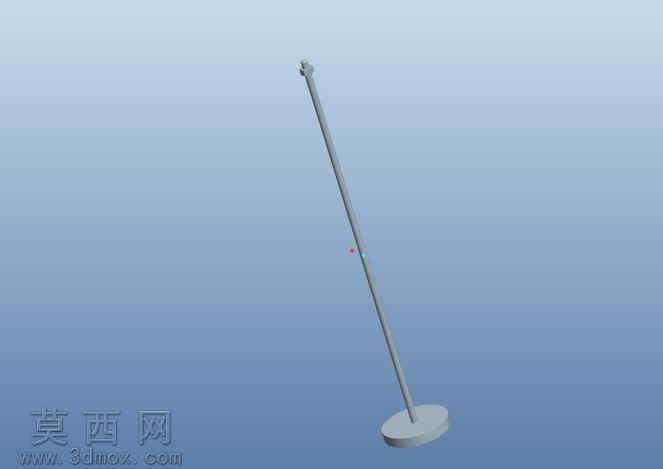

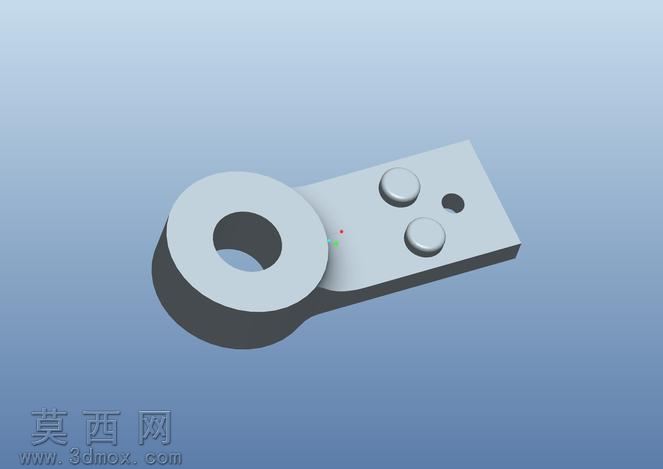

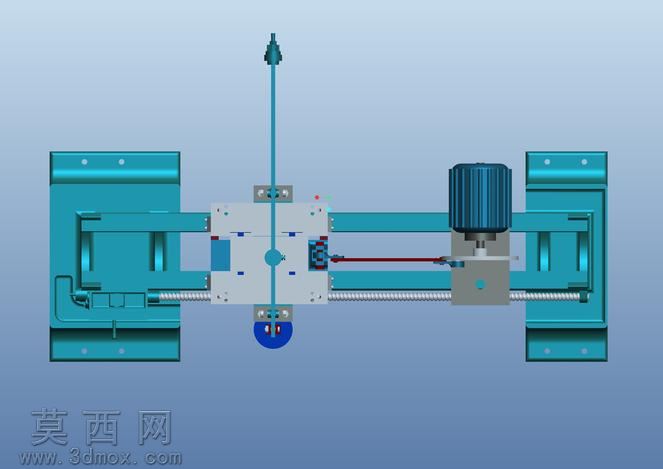

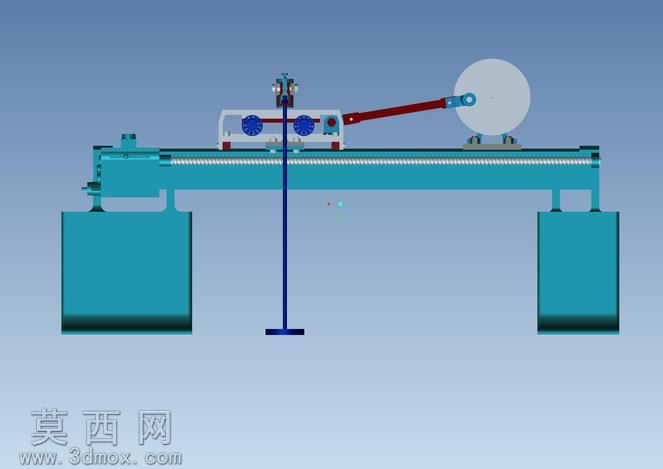

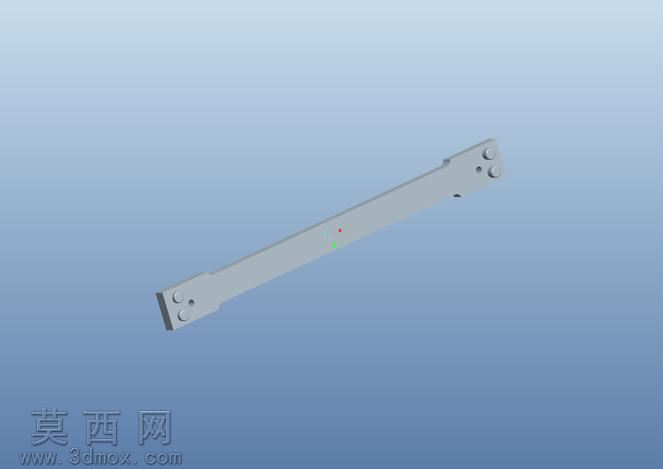

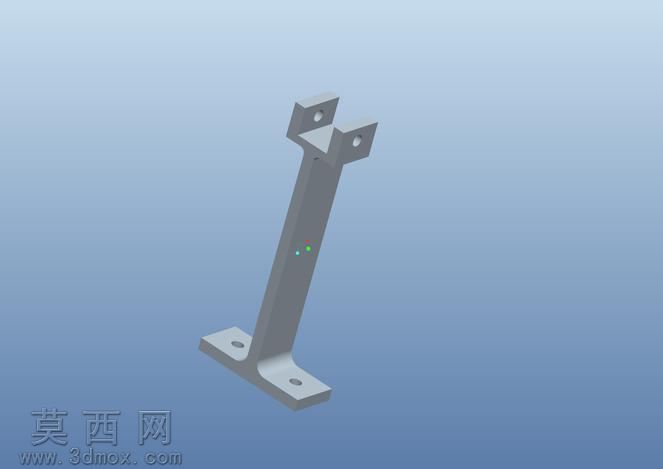

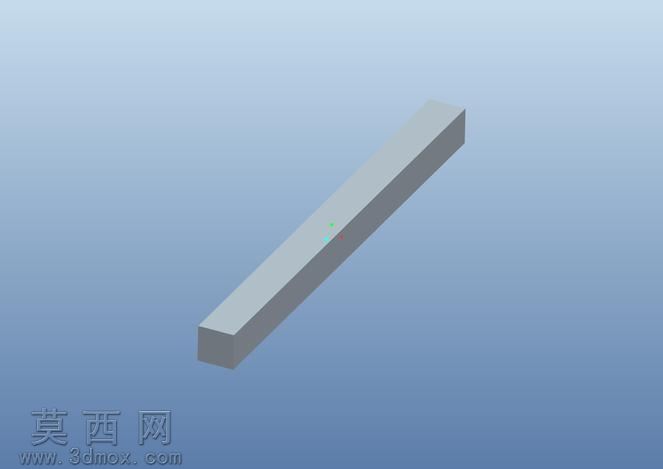

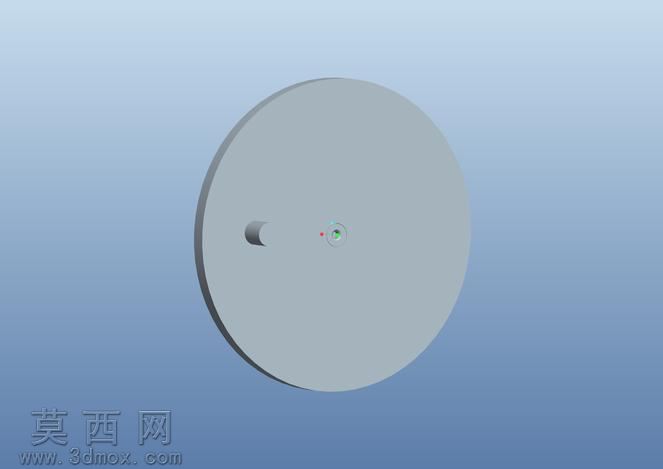

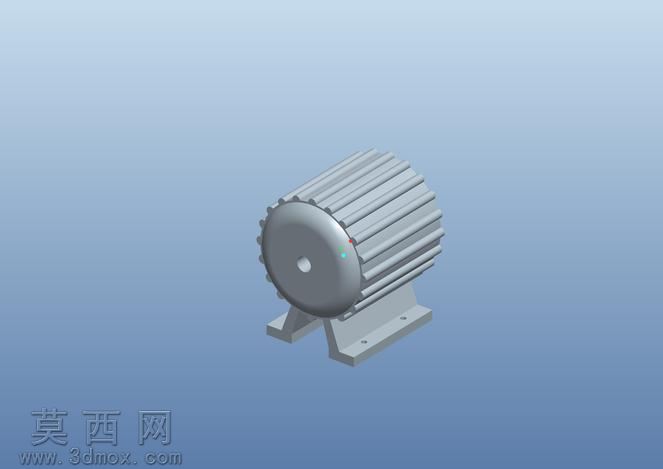

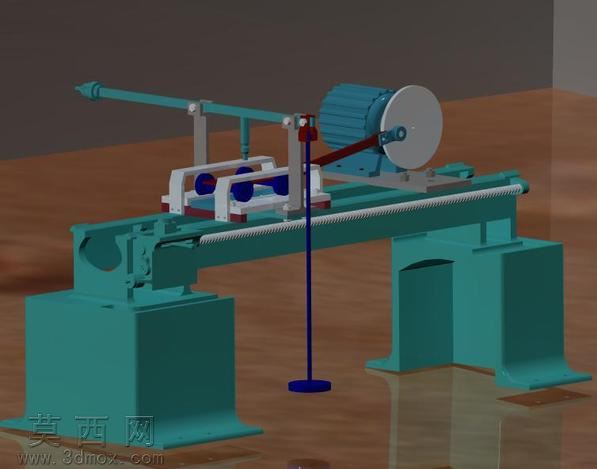

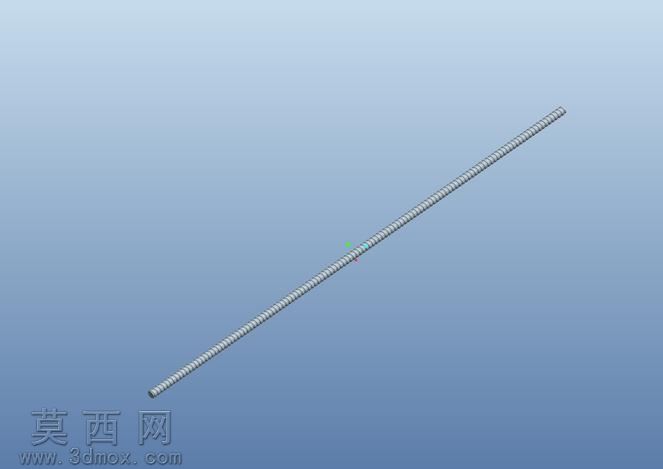

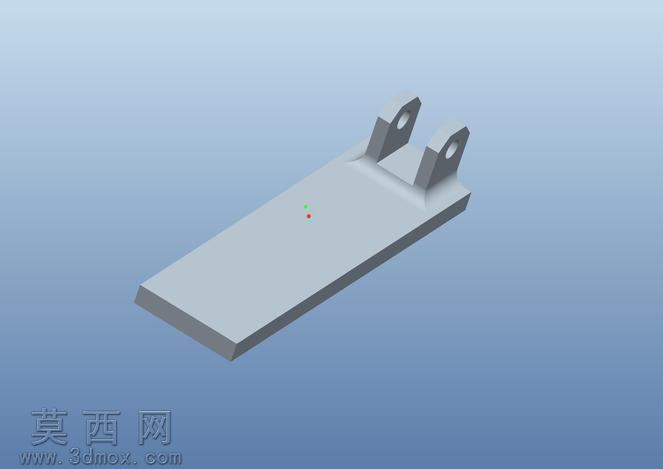

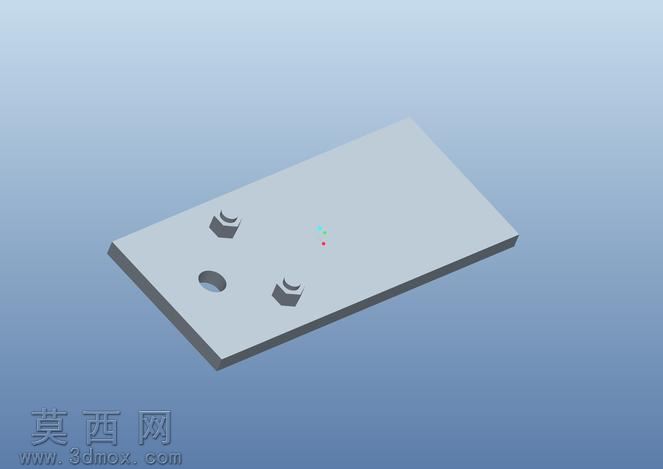

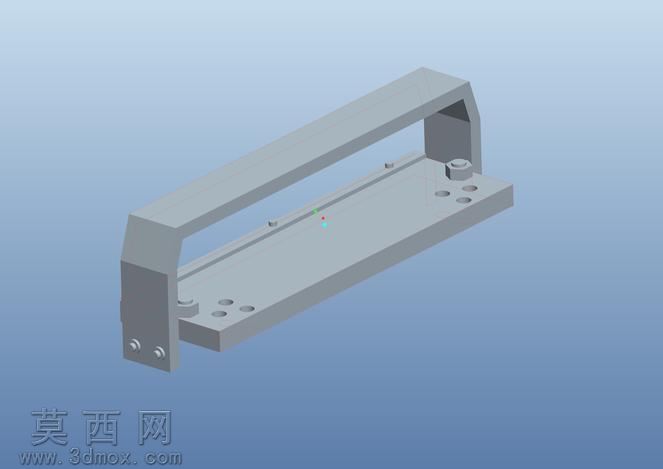

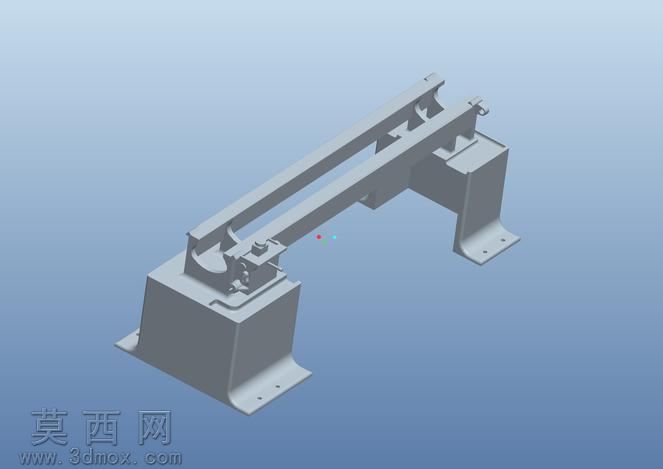

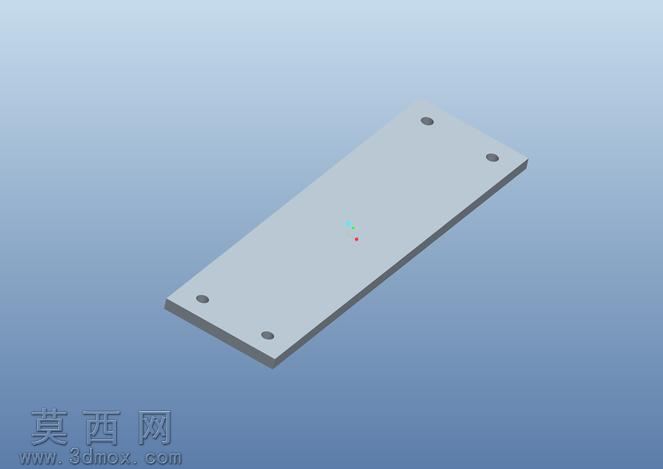

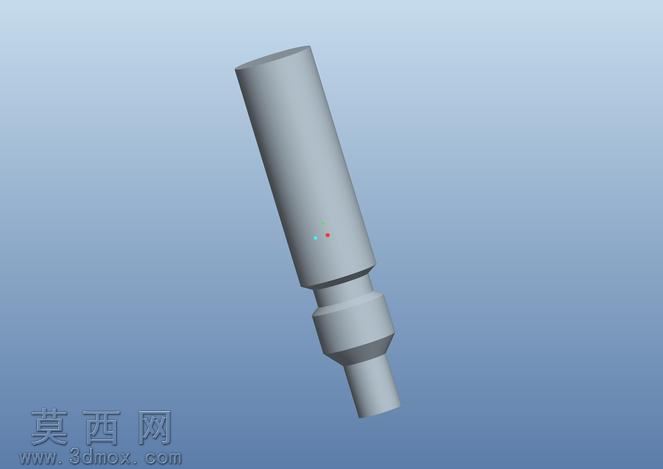

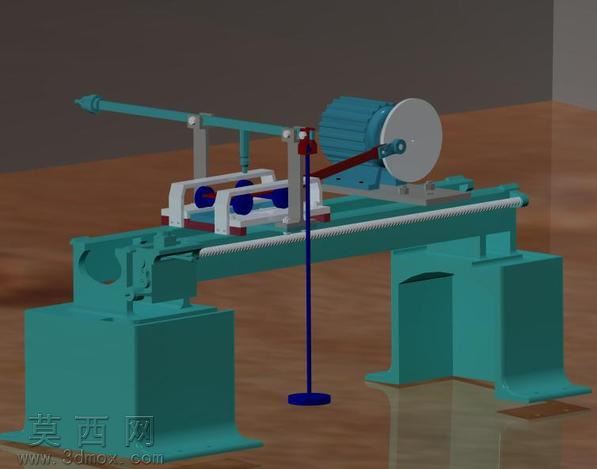

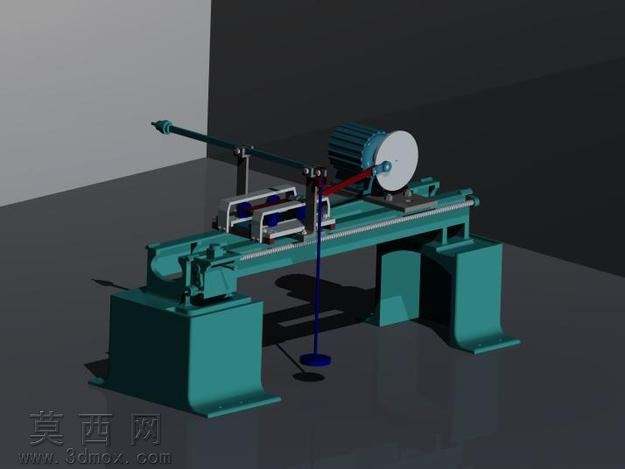

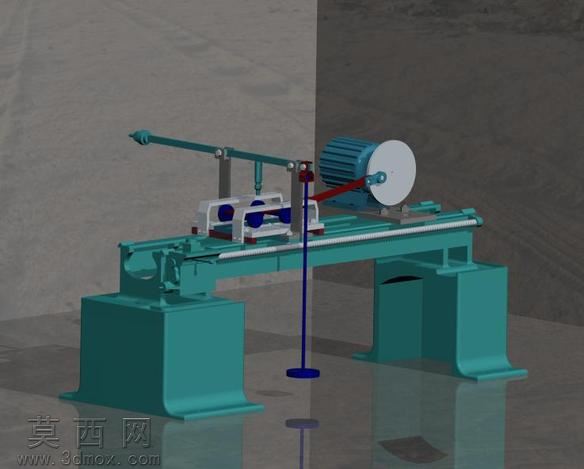

本作品为卧式车床的完整三维建模设计，采用Pro/Engineer Wildfire平台完成全参数化建模，所有零部件均按照实际车床的结构比例与装配关系进行搭建，最终通过渲染模块完成效果呈现。建模过程中首先从车床的核心承载结构床身入手，采用实体拉伸、拔模、圆角特征构建出两端落地式床身基座，还原了床身的厚重支撑结构与安装基准面，为上部所有运动部件提供稳定的装配基础。床身上方的导轨结构采用扫描与切除特征完成，精准还原了导轨的导向面形态，保证溜板组件的运动路径符合实际车床的进给逻辑。主轴驱动部分建模时，分别构建了三相异步电动机、带轮、V型传动带、主轴卡盘连接结构，其中电动机外壳采用旋转与阵列特征完成散热筋结构的制作，带轮的轮槽部分通过旋转切除后阵列实现，传动带采用柔性零件建模方式还原了带传动的张紧状态，清晰展示了车床的主运动传动路径。进给与操作机构部分，完整搭建了溜板箱、刀架安装座、横向进给手轮、纵向操作长手柄等结构，其中丝杠与光杠的传动结构采用螺旋扫描特征完成螺纹牙型的精准建模，刀架部分还原了可回转的装夹结构，操作手柄的连杆机构通过装配约束实现了动作逻辑的匹配，直观呈现了车床纵横进给的操作原理。尾座部分建模还原了尾座体、套筒、锁紧手柄的结构，可与主轴部分配合实现轴类零件的顶紧装夹。渲染环节为不同部件赋予了对应材质：床身与基座采用青绿色机床漆面材质，添加了细微的漆面颗粒质感提升真实度；电动机、带轮等金属传动部件采用铸铁哑光金属材质，手柄、手轮部分采用深色工程塑料材质，传动带采用橡胶材质，地面添加了反光地面效果，通过环境光与补光的调整，让整体模型的结构层次清晰，各部件的装配关系一目了然。整个建模过程严格遵循机械设计的装配逻辑，所有配合面均设置了对应的装配约束，既可以直观展示普通卧式车床的整体结构组成，也可用于机床结构认知、传动原理演示等场景，帮助使用者快速理解车床各部分的功能与运动关系。
