BT40数控机床刀柄高精度三维建模作品

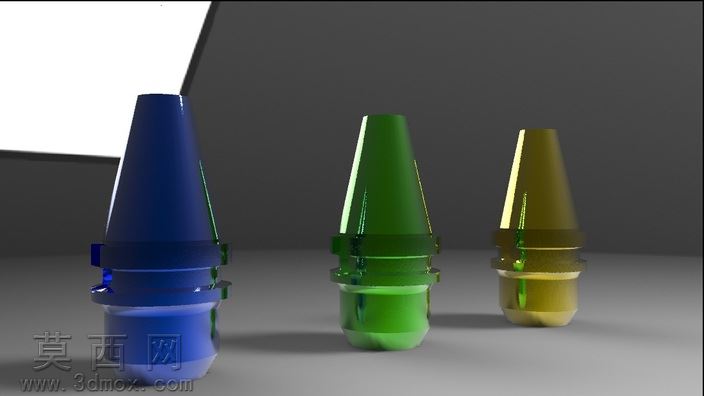

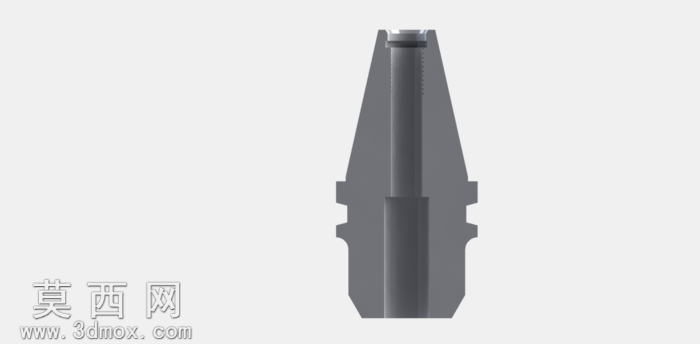

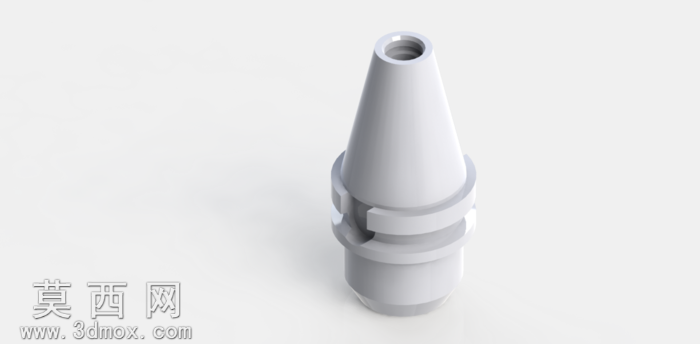

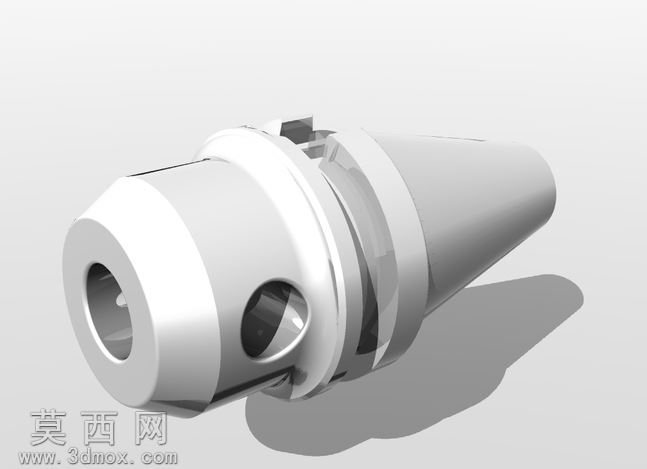

本作品为适配BT40规格主轴的数控机床刀柄三维建模成果，建模过程严格遵循BT刀柄的国际通用标准尺寸规范，从锥度参数、卡槽定位尺寸到端部接口的公差要求均做了精准还原，确保模型可直接用于数控加工的装配仿真、干涉校验环节。建模阶段采用参数化设计思路，先以旋转特征构建刀柄主体的7:24标准锥面结构，该锥面是实现刀柄与主轴高精度贴合的核心部位，建模时严格控制锥面的轮廓度公差，保证锥面与主轴内锥的配合接触面积符合行业要求，避免实际使用中出现装夹松动、跳动超差的问题。随后通过拉伸、切除特征依次加工出V型定位卡槽、法兰盘结构以及内部的刀具装夹通道，其中V型卡槽的尺寸与定位角度完全匹配机床主轴的拉钉锁紧机构，确保换刀动作的顺畅性与锁紧后的刚性。材质渲染阶段，针对刀柄常用的铬钼合金钢材质做了材质参数调试，还原了合金钢经淬火处理后的哑光金属质感，对锥面部分做了轻微的磨砂质感处理，模拟实际加工中锥面反复装夹后的使用痕迹，法兰与卡槽边缘做了细微的倒角高光处理，还原金属零件经精密加工后的边缘质感，整体渲染效果贴近工业实物的视觉表现。结构设计上完整还原了BT40刀柄的力学传递路径，从锥面的定位传力到法兰的端面限位，再到内部装夹孔的刀具锁紧结构，所有配合面的尺寸关系都经过校验，可用于数控加工教学中的结构演示、机床换刀仿真动画制作，也可作为非标刀柄设计的基础参考模型，帮助设计人员快速完成同系列不同规格刀柄的参数化改型，缩短产品设计周期。模型在细节处理上兼顾了生产实际中的工艺要求，所有棱角位置都添加了符合加工规范的倒角与退刀槽结构，避免建模中出现尖锐直角、无退刀空间等不符合实际加工工艺的问题，让模型不仅具备外观展示效果，更具备实际工程应用的参考价值。
