剪式自锁吊索起重吊具结构设计

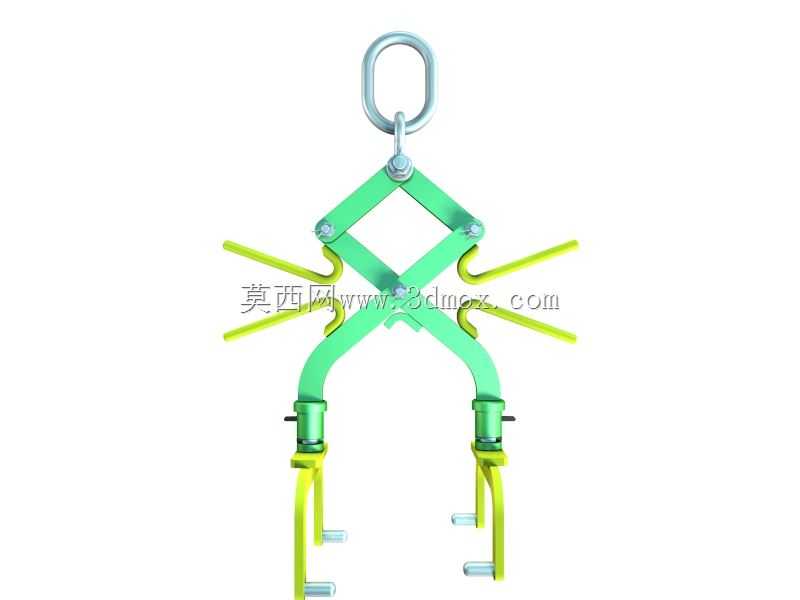

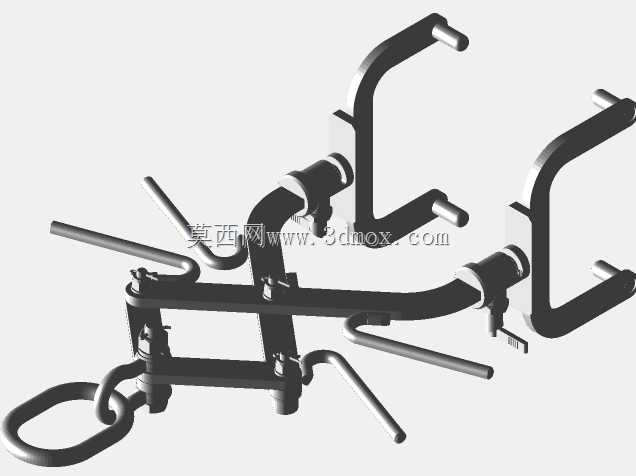

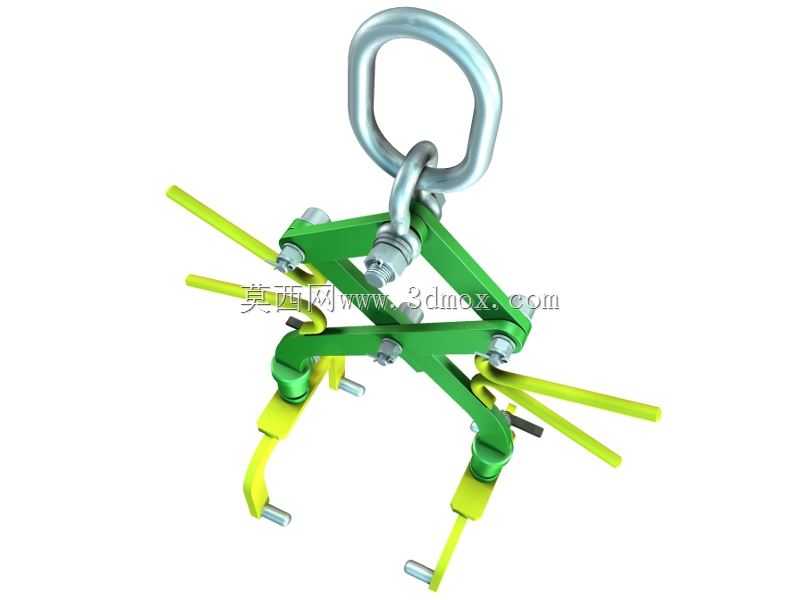

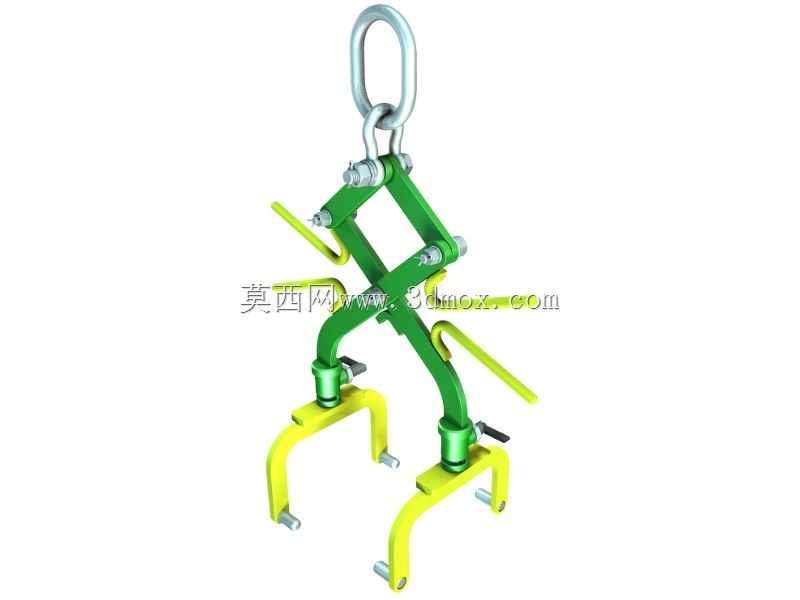

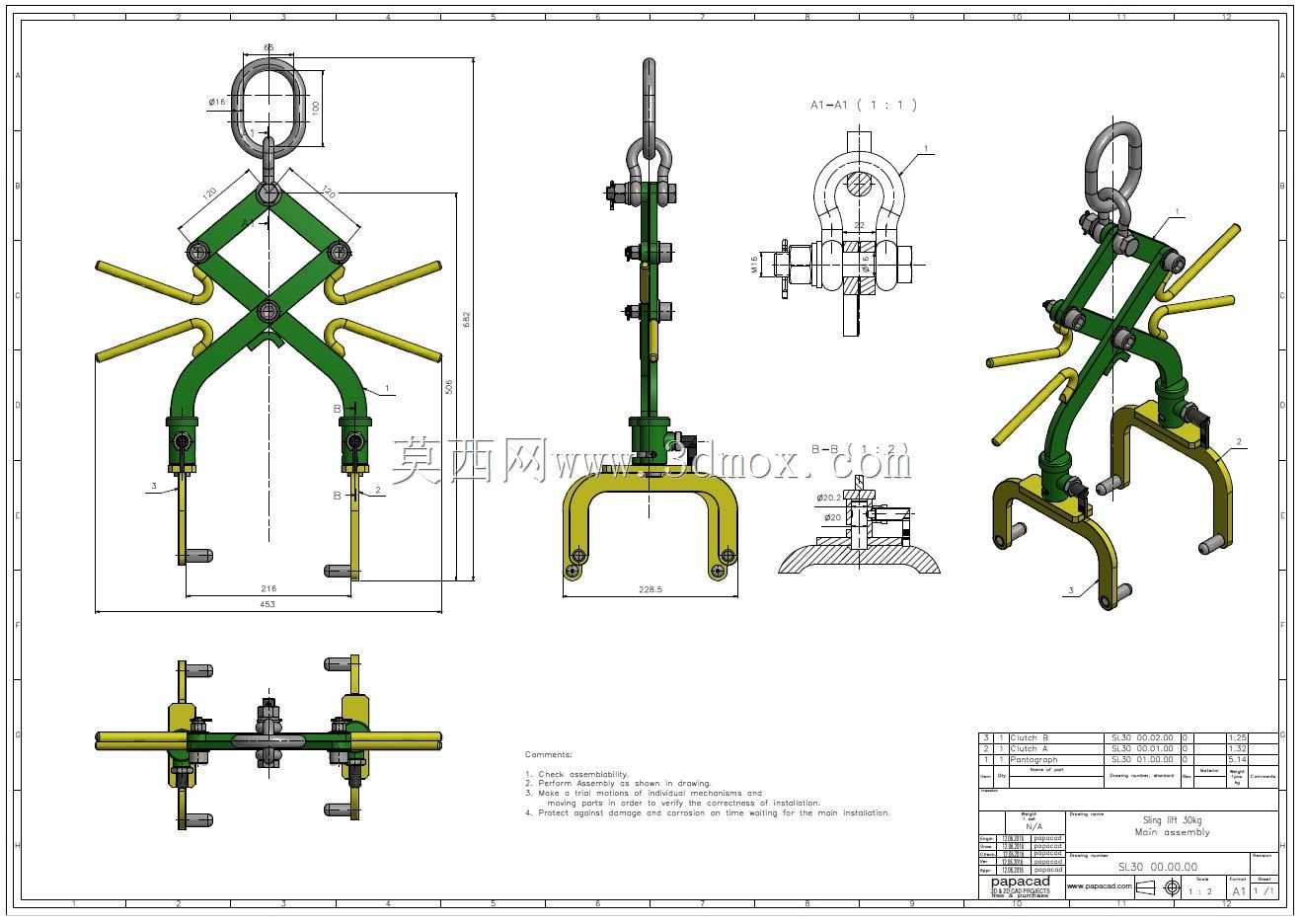

这款剪式吊索结构是面向中小吨位规则工件吊装作业开发的专用起重配套吊具，主要应用在机械加工车间工件周转、仓储物流货场成件货品吊运、装配生产线重型部件对位吊装等场景，可适配带吊装孔、带凸缘边的轴类、盘类、箱体类工件的垂直起吊作业，替代传统人工捆绑吊索的作业模式，大幅降低吊装准备阶段的人工耗时，同时减少吊索滑脱、工件坠落的作业风险。从实际作业用途来看，该吊具无需额外配套锁紧操作件，依靠起吊过程中吊环向上的牵引力，通过剪式连杆的力传导自动实现夹爪的向内收紧，起吊重量越大夹爪对工件的夹持力就越强，从机械结构层面实现自锁防脱的功能特性，作业人员仅需在起吊前将四个夹爪对准工件的吊装受力位置，起吊过程即可自动完成锁紧，落地后吊环卸力，夹爪在连杆复位作用下自动松开，无需人工敲击或扳动解锁，单人即可完成全套吊装对位操作，适配常规车间内桥式起重机、门式起重机以及小型移动吊机的配套使用需求。在产品设计思路层面，该结构采用对称式四爪剪式连杆布局，顶部采用标准环形吊环作为统一受力点，吊环通过铰接销轴连接上层交叉连杆组，每一组交叉连杆的下端对应连接一个带防滑勾头的夹爪，连杆铰接点全部采用带防松螺母的销轴连接，既保证连杆转动的灵活性，又避免长期受力铰接点出现松脱；夹爪勾头部位做了加宽受力面设计，接触工件的位置做了防滑齿纹处理，避免吊装过程中工件出现侧滑偏移，同时夹爪与连杆的连接位置预留了一定的转动余量，可适配小范围内不同尺寸规格的工件吊装，无需频繁调整吊具尺寸。从外形尺寸与安装边界来看，该吊具整体收拢状态下外径控制在常规吊装作业的操作空间范围内，顶部吊环可适配所有标准规格的起重机吊钩挂接，无需额外加装转换接头；夹爪张开的最大行程覆盖常规中小工件的吊装尺寸需求，整体结构无外凸尖锐部件，作业过程中不会刮碰工件表面或周边设备，铰接转动部位的间隙经过优化设计，既不会出现卡滞也不会因间隙过大产生吊装晃动，整体受力路径经过对称分配，起吊过程中工件可自动保持水平状态，不会出现偏载倾斜的问题，能够满足车间内常态化重复吊装作业的耐用性需求，连杆部位采用高强度合金结构钢的设计受力冗余，可承受额定载荷下的交变冲击载荷，适配频繁启停的吊装作业工况。
