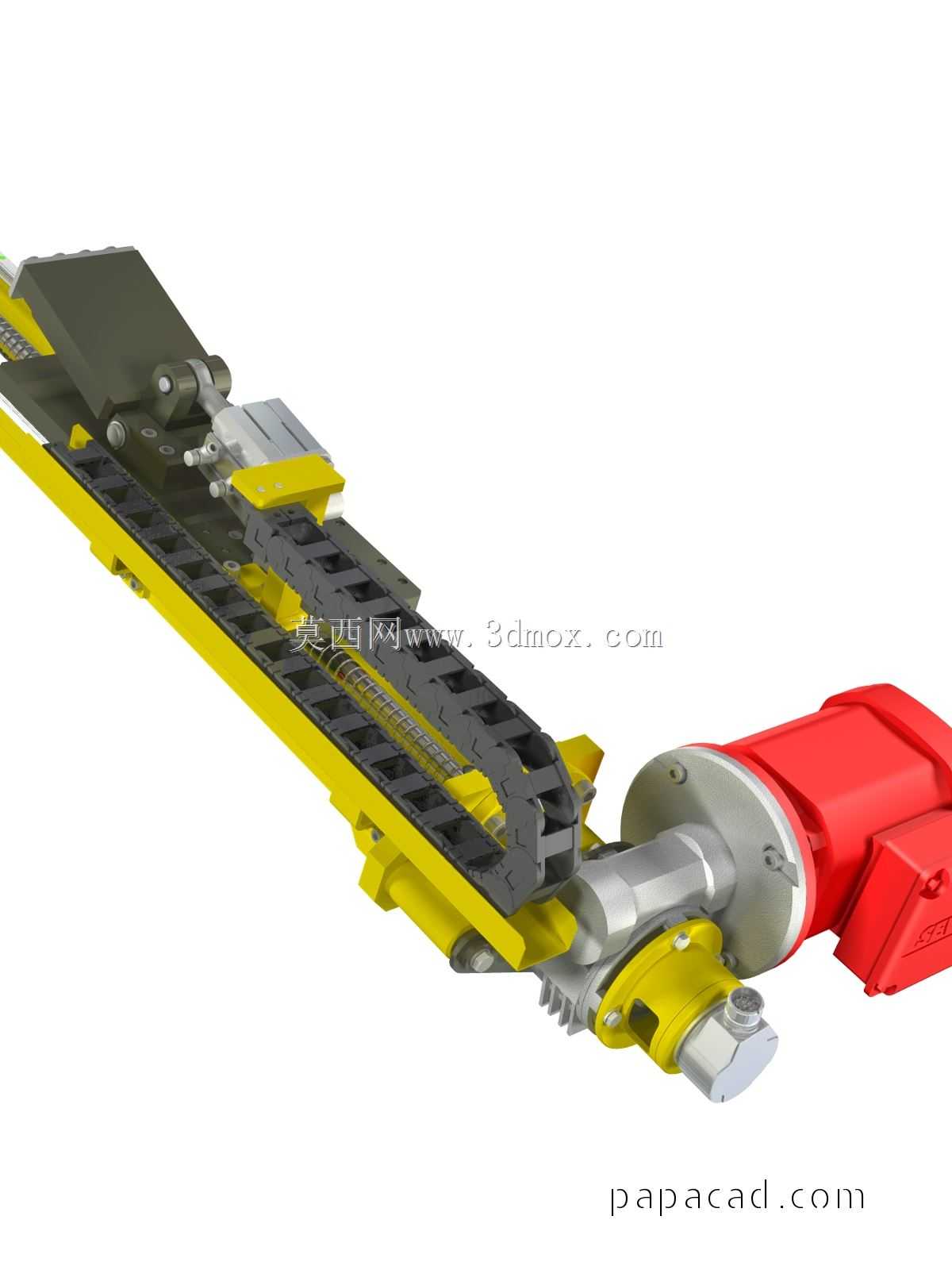

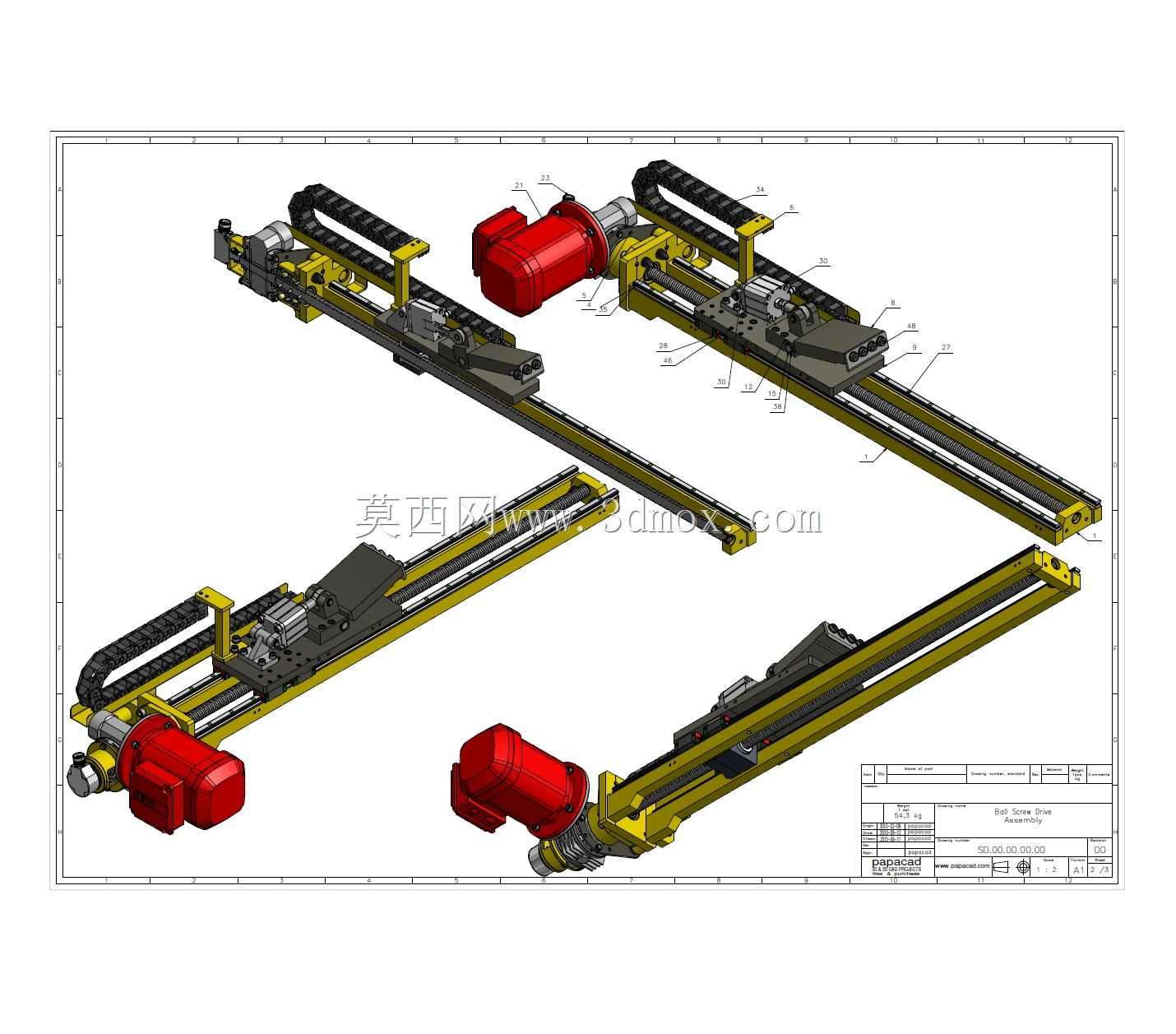

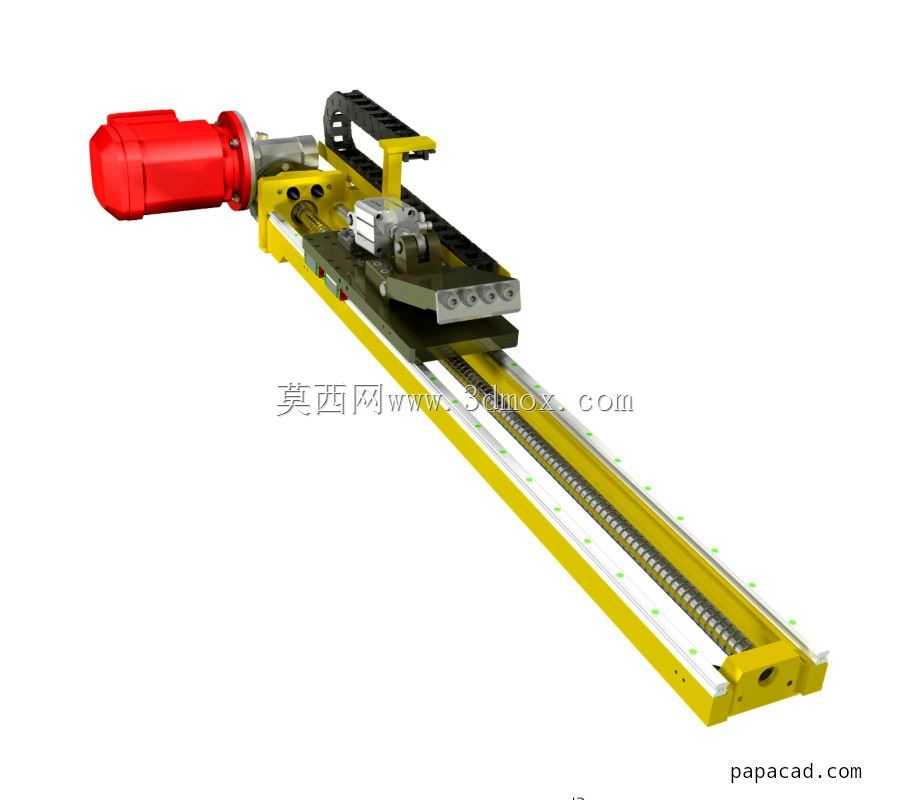

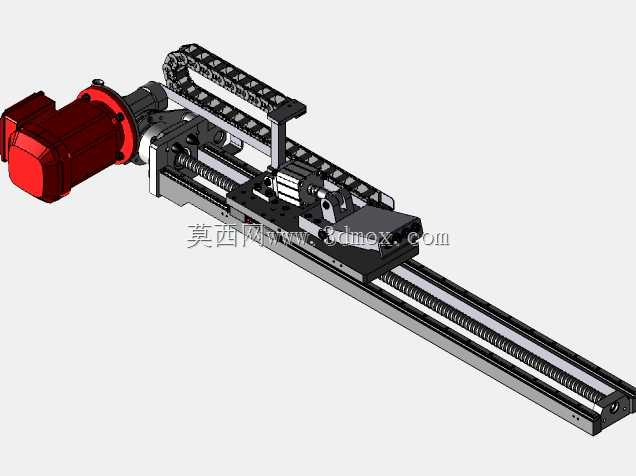

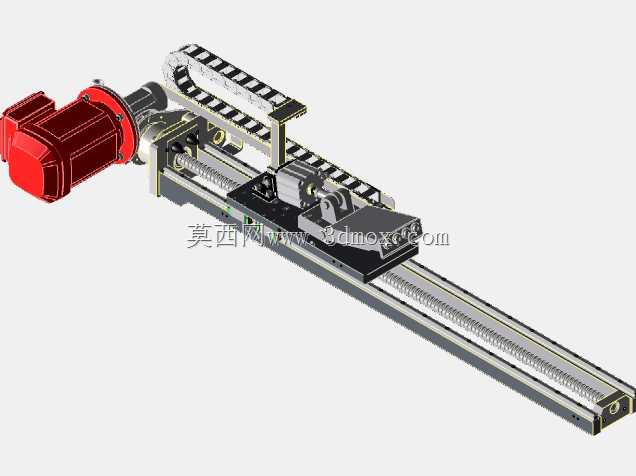

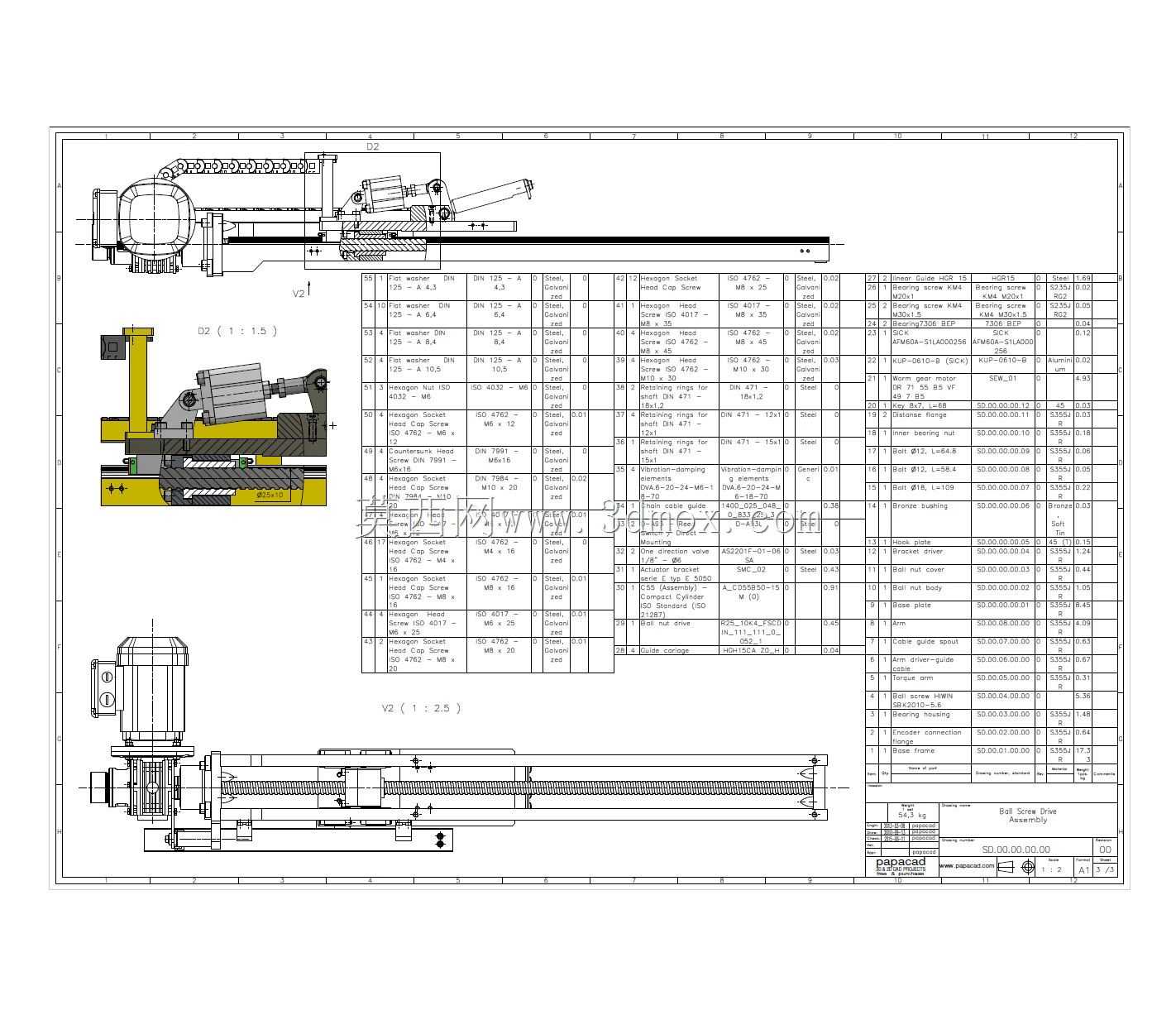

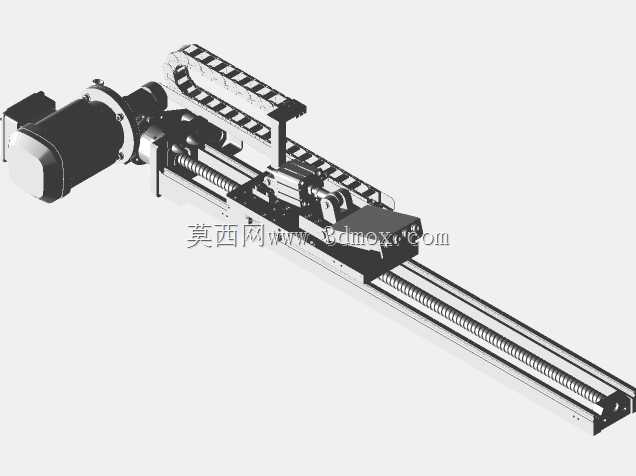

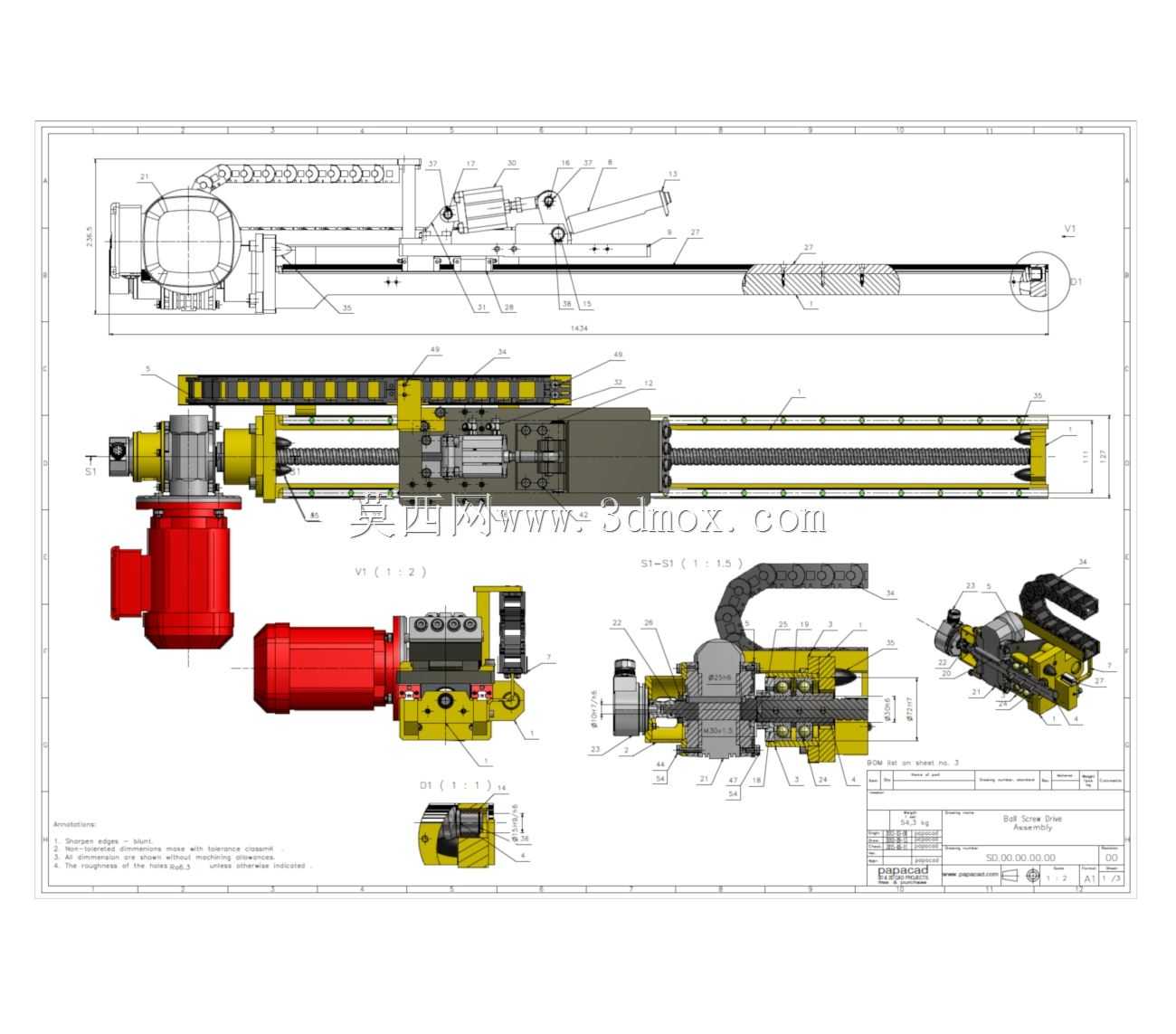

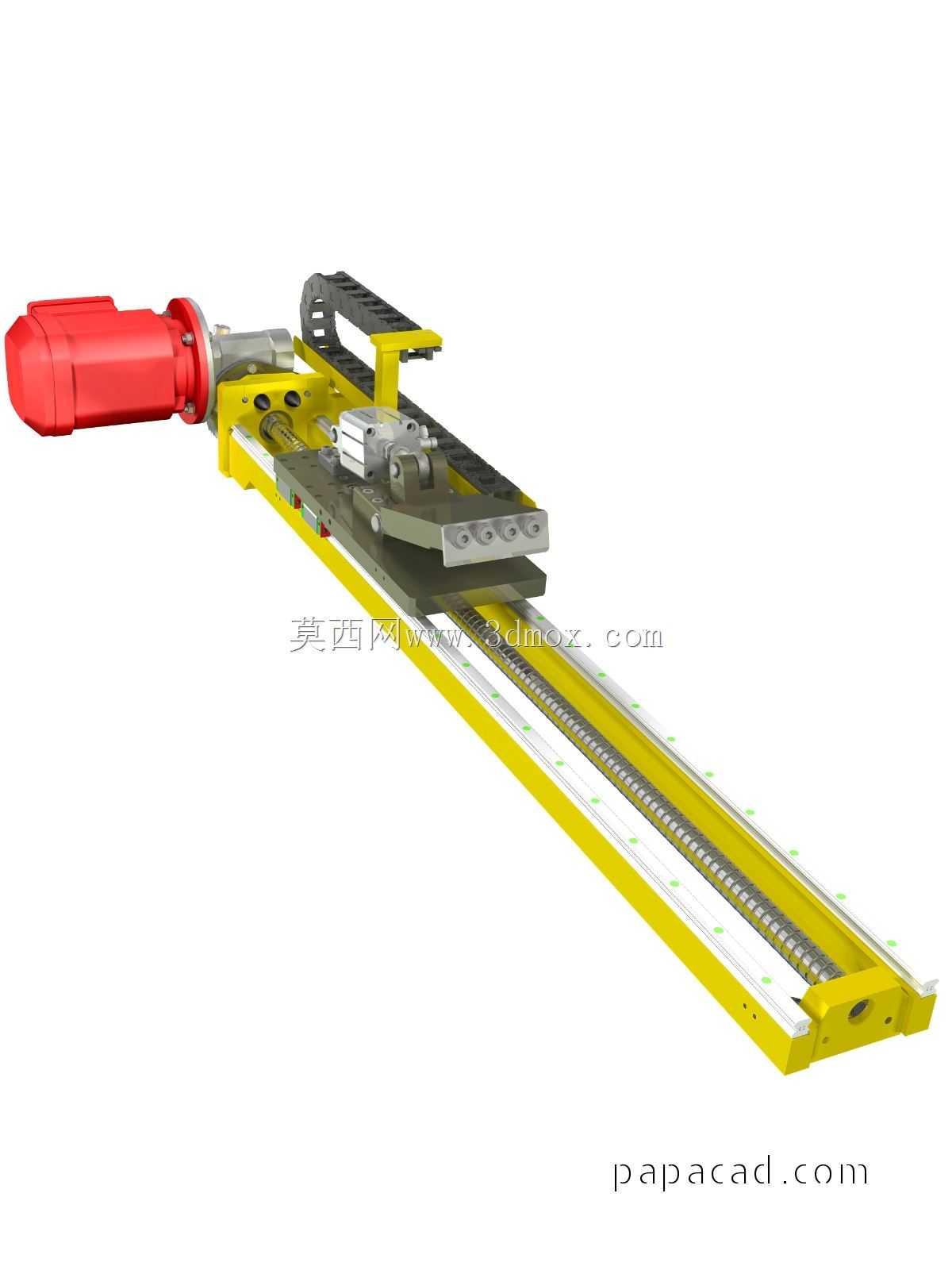

带拖链防护的滚珠丝杠直线传动模组

这款滚珠丝杠直线传动模组，是工业自动化生产线、精密加工工位、物料精准移载场景中常用的核心传动执行部件，能够将驱动端的旋转运动高效转换为滑台的高精度直线往复运动，在3C电子装配、小型工件上下料、检测工位精准进给、包装设备推料工位等场景中有着广泛应用，可满足不同工况下对直线运动精度、负载能力、运行平稳性的差异化需求。从实际用途来看，该模组可独立作为单轴直线执行机构使用，也可通过多轴组合搭建十字滑台、龙门式多轴运动平台，适配不同行程、不同负载的运动需求，相比传统皮带传动、气缸传动结构，它具备传动精度高、定位误差小、运行噪音低、负载刚性强、使用寿命长的优势，能够在长时间连续运行工况下保持稳定的传动精度，减少日常维护频次。从功能特性来看，模组集成了驱动单元、滚珠丝杠传动副、线性导向导轨、滑台安装面、拖链防护结构几个核心部分，驱动端采用法兰式安装结构可直接适配标准动力输出部件，动力传递路径短、传动损耗小；滚珠丝杠副采用预紧设计消除轴向间隙，保证往复运动的重复定位精度；两侧配套的线性导轨为滑台提供稳定的导向支撑，可承受一定的径向与偏载负载，避免滑台运行过程中出现卡滞、偏移问题；拖链结构内置在模组侧边，可对随滑台移动的线缆、气管进行规整防护，避免线缆在往复运动中出现拉扯、磨损、缠绕问题，提升设备运行的可靠性。从设计思路来看，整体采用一体化集成式设计，将传动、导向、防护、安装接口整合在同一基座型材上，用户无需单独进行传动部件的对齐调试，只需通过基座上的预留安装孔位即可完成整机固定，滑台表面预留的标准化安装螺孔可直接适配工装夹具、吸盘、抓手等执行部件，大幅降低现场安装调试的难度与周期；基座采用高强度铝合金型材加工而成，在保证结构刚性的前提下有效控制整体重量，兼顾轻量化与结构强度需求。从外形尺寸与安装边界来看，模组整体为长条形规整结构，宽度方向尺寸紧凑，可适配安装空间狭窄的工位布局，长度方向可根据实际行程需求匹配对应规格的丝杠与导轨，安装时需保证基座固定面的平面度，避免安装面变形导致导轨扭曲、影响运行顺畅度，驱动端的连接法兰采用标准止口设计，可保证动力部件与丝杠的同轴度，减少运行过程中的振动与异常磨损，滑台的运动行程范围需在设计阶段预留两端的安全缓冲距离，避免滑台运行至极限位置时出现硬碰撞损坏传动部件。
