壁挂式万向定位车间排烟臂结构设计

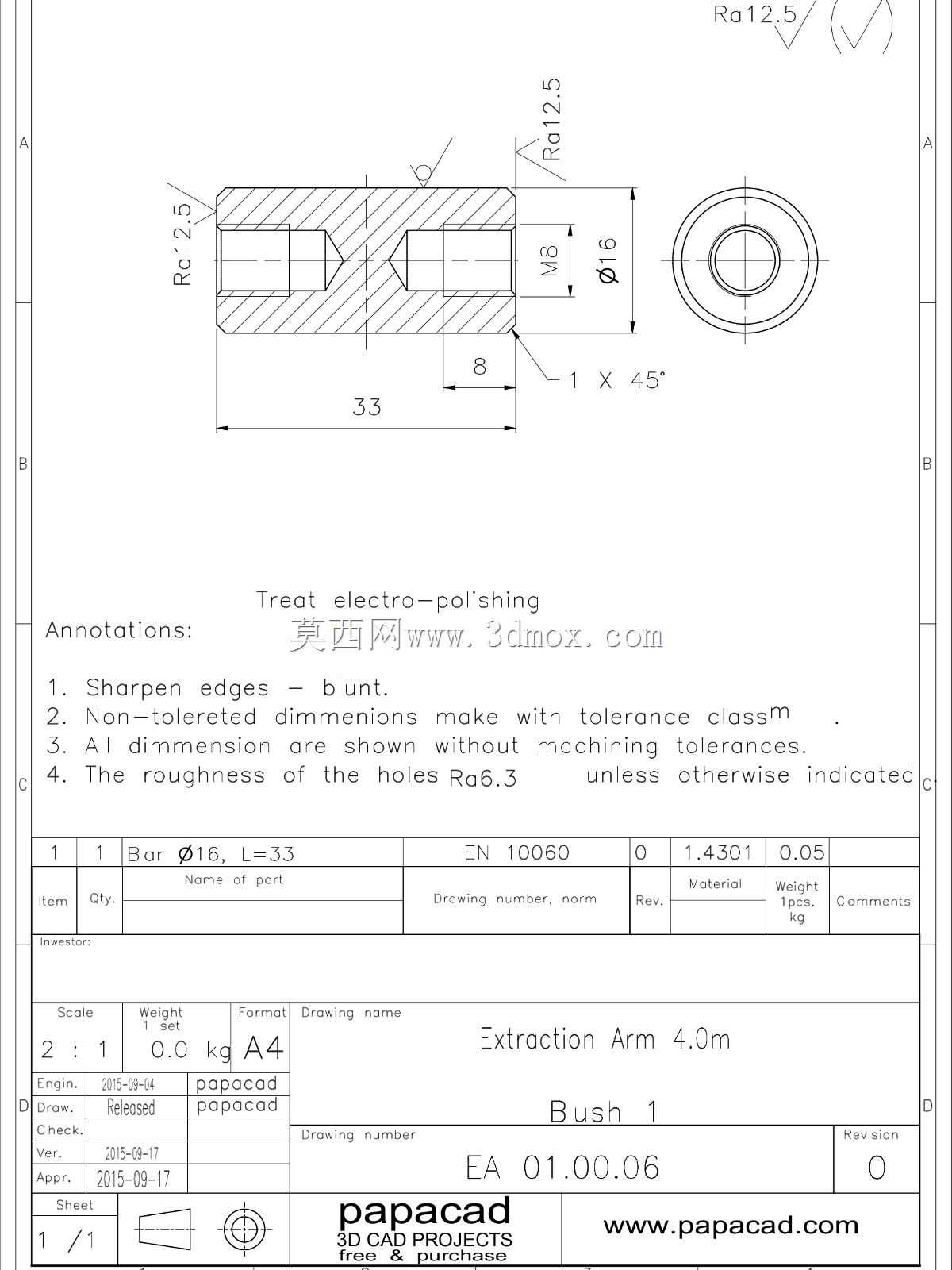

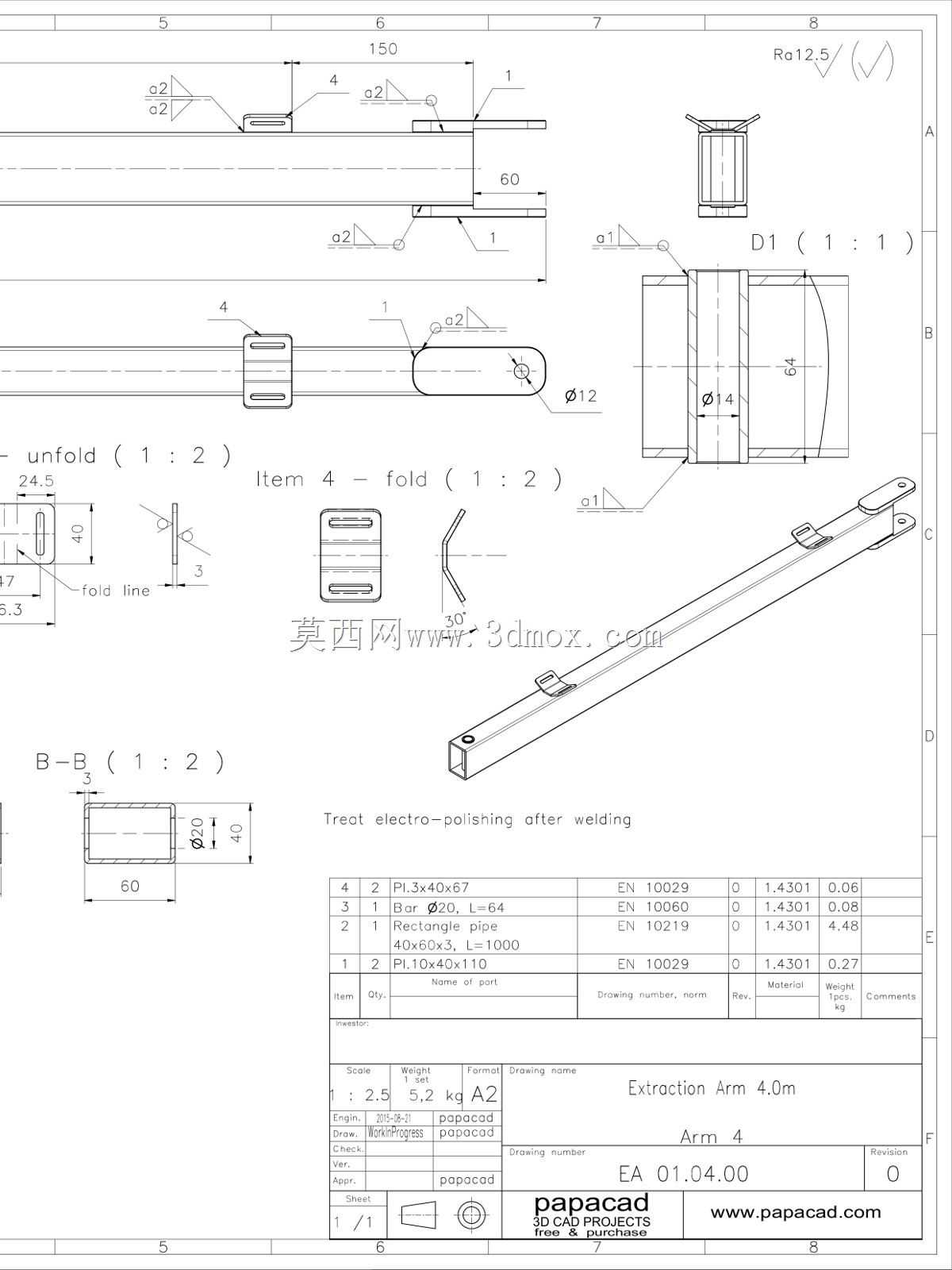

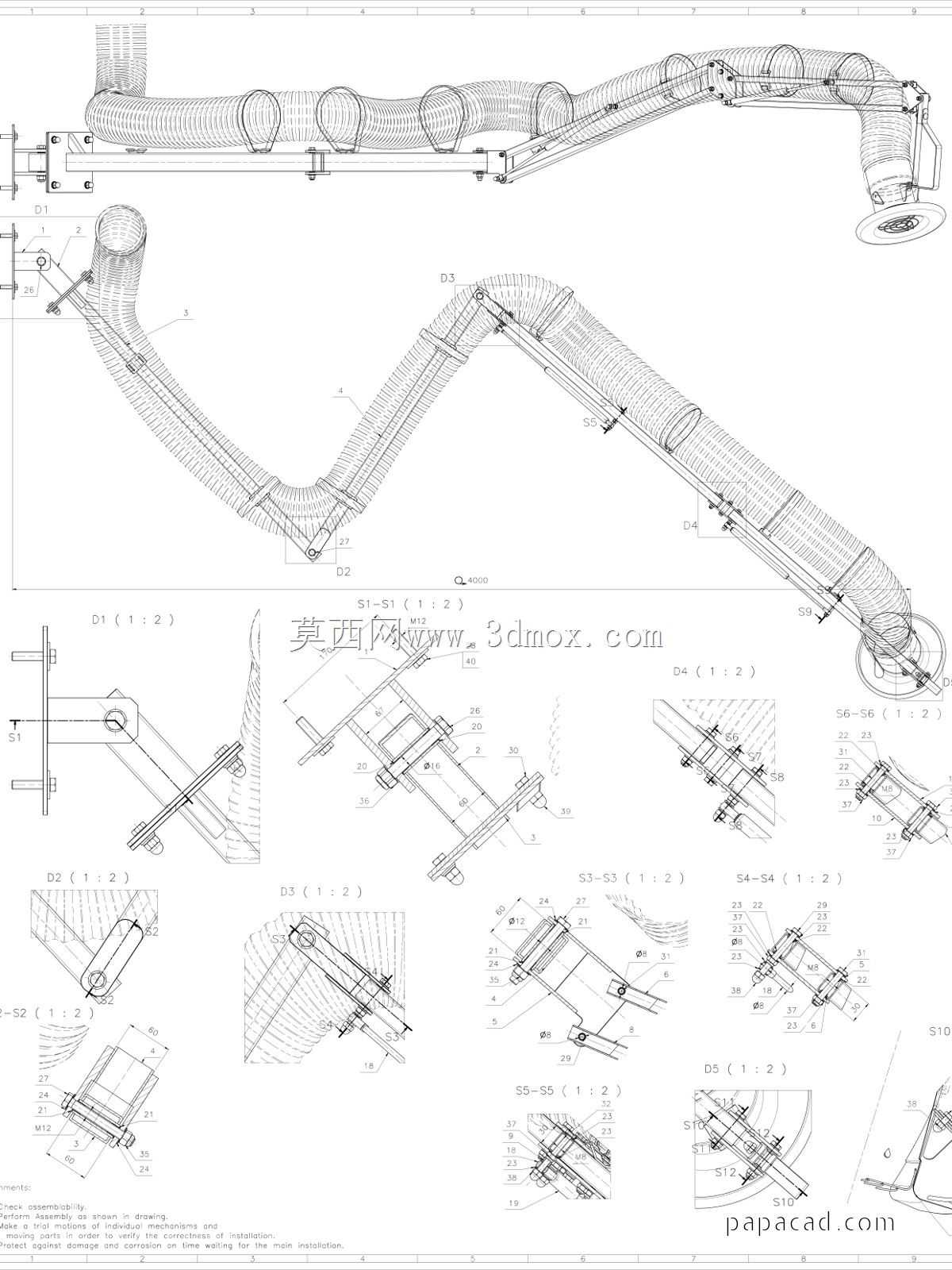

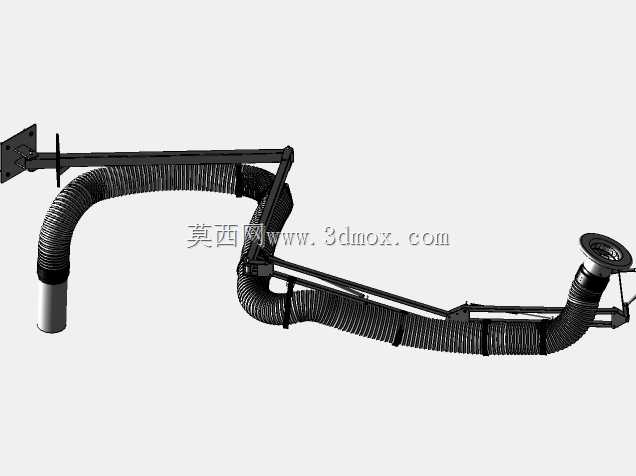

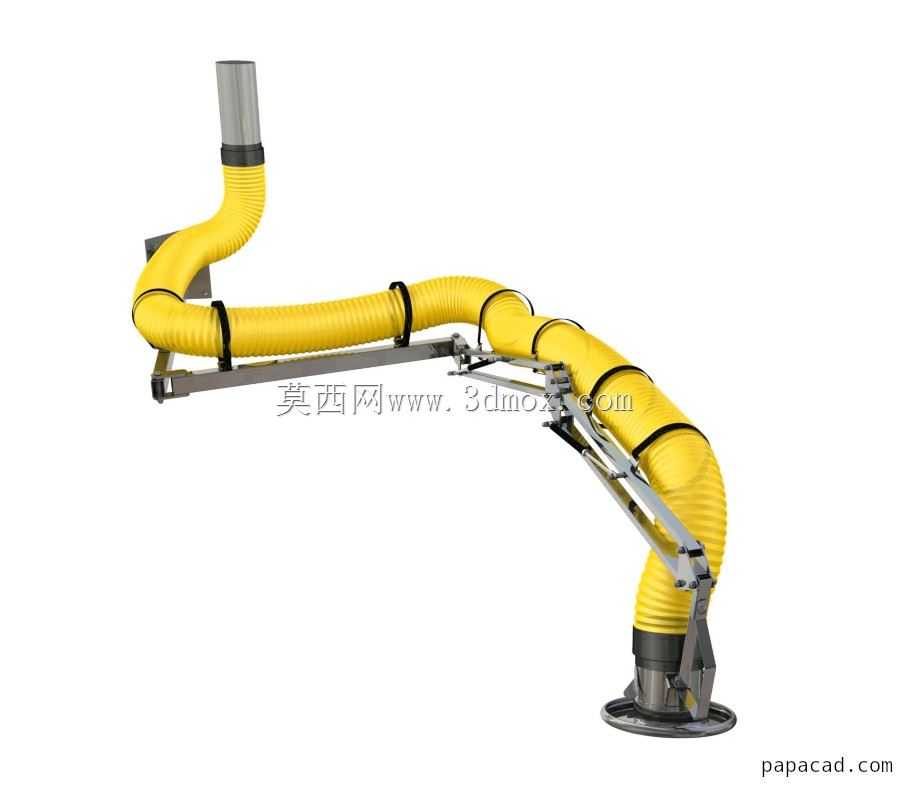

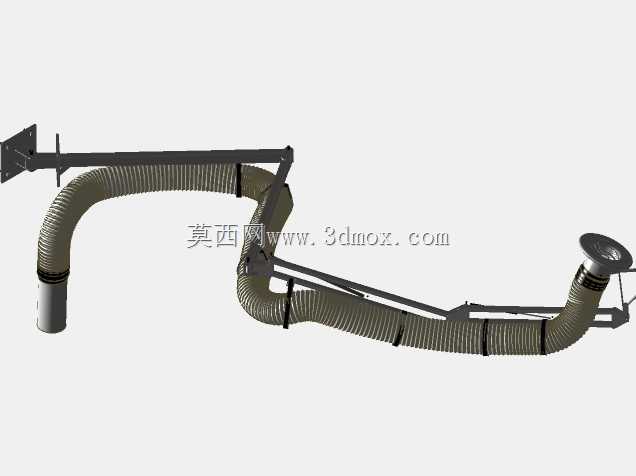

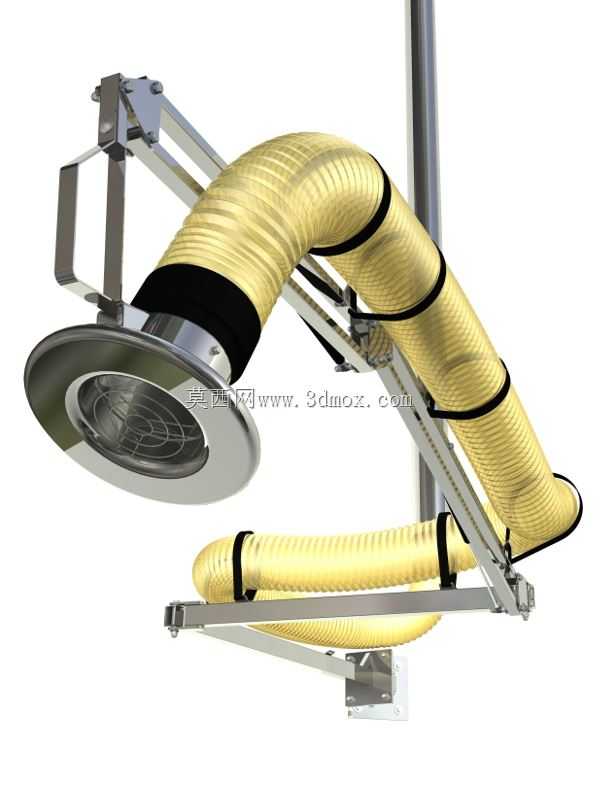

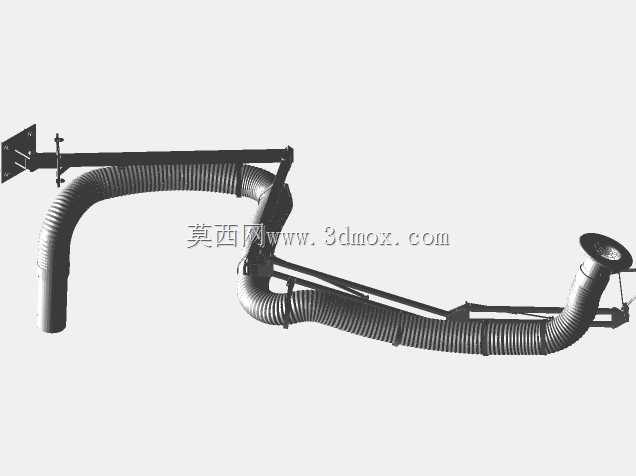

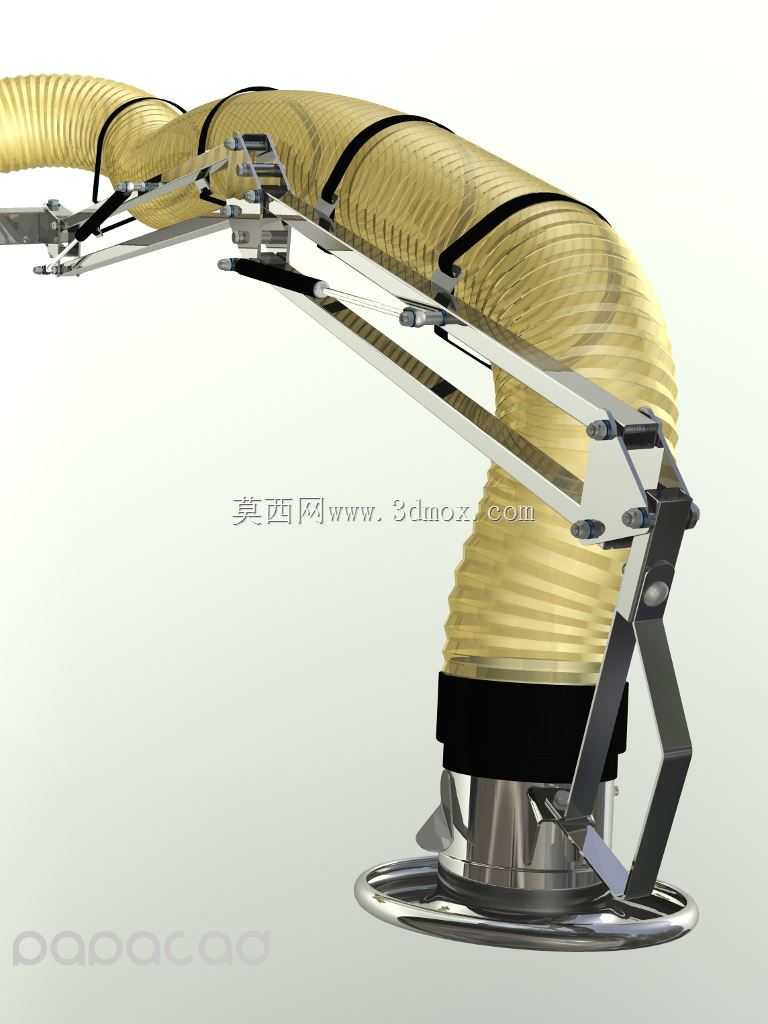

这款壁挂式万向排烟臂主要应用于焊接加工车间、激光切割工位、小型工件打磨作业区、实验室化学操作位等存在局部烟尘、有害废气、油雾飘散的作业场景，能够精准对准产尘点，在污染物扩散前完成定向捕集，避免有害物被作业人员吸入，同时减少车间整体通风的能耗负担，适配工位分散、产尘点位置灵活的作业环境。设备核心用途是作为局部排风系统的前端捕集装置，将产尘点散出的焊接烟尘、打磨粉尘、挥发性废气直接通过柔性管道输送至后端净化设备，无需依赖车间整体大风量通风即可实现点对点的污染物控制，尤其适合固定工位上作业范围有小幅变动的操作场景，比如焊工在工位上调整工件焊接位置、实验员在通风柜外进行短时挥发试剂操作时，可随意调整臂体位置对准污染源。产品的功能特性围绕灵活定位与可靠捕集设计，臂体采用多段铰接支撑结构搭配耐高温柔性波纹风管，每段铰接节点都带阻尼锁紧结构，调整到任意角度和位置后都可自行保持姿态，不会出现下垂、回弹移位的问题，前端的圆形吸气罩带整流格栅，吸气气流均匀稳定，罩口边缘做圆滑处理避免划伤操作人员，风管采用耐磨耐温的复合材质，可耐受焊接火花的短时飞溅，不会轻易被烫损破裂，支撑臂的金属构件全部做防锈防腐处理，适配车间多尘、有少量油污的使用环境。设计思路上优先考虑操作的便捷性与安装的适配性，整体采用壁挂式安装结构，不需要占用地面作业空间，安装底座可固定在墙面、工位立柱或者设备侧壁上，臂体的活动覆盖范围设计为以安装底座为中心，半径三米左右的半球形空间，足够覆盖单个工位上操作人员的常规作业范围，每段臂杆的长度经过合理配比，既保证足够的伸展距离，也避免臂体过长导致调整时出现晃动，风管内嵌在支撑结构内侧，不会因为臂体弯折出现风管压瘪、堵风的问题，所有铰接位置都预留了维护间隙，后期更换风管或者紧固阻尼件时不需要整体拆解臂体。外形尺寸与安装边界方面，安装底座的尺寸紧凑，对安装面的承重要求不高，普通砖混墙面、型钢立柱都可满足安装要求，臂体收拢状态下可贴墙放置，不会占用作业通道空间，伸展状态下最低可调整至距离工作面二十厘米的高度，最高可抬升至距离安装面两米的位置，水平方向可360度旋转覆盖，吸气罩的口径适配常规的局部排风风量要求，连接后端风管的接口尺寸匹配行业通用的排风管道规格，不需要额外制作变径接头即可对接现有排风系统。
