高精度台式螺旋切割加工车床结构设计

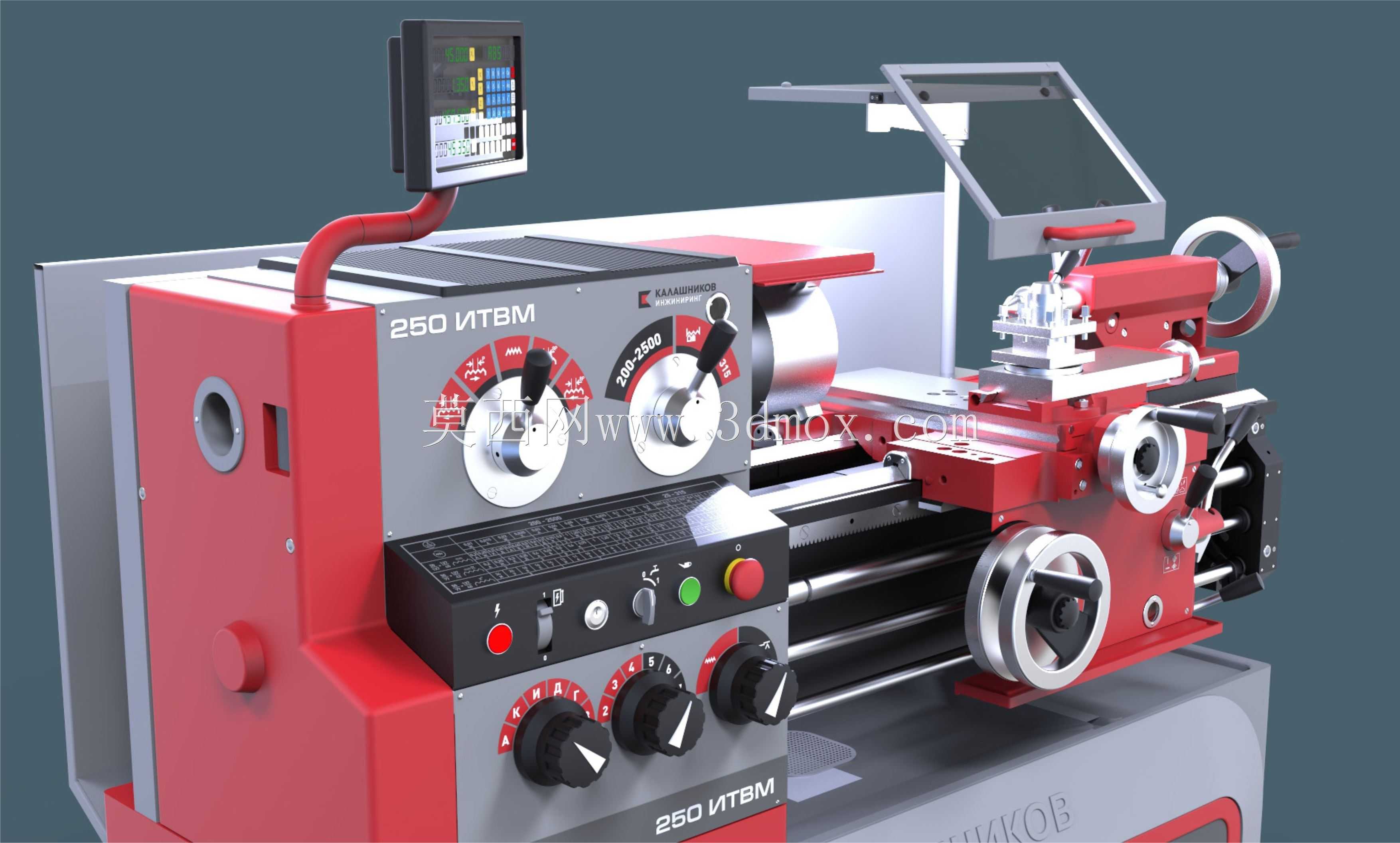

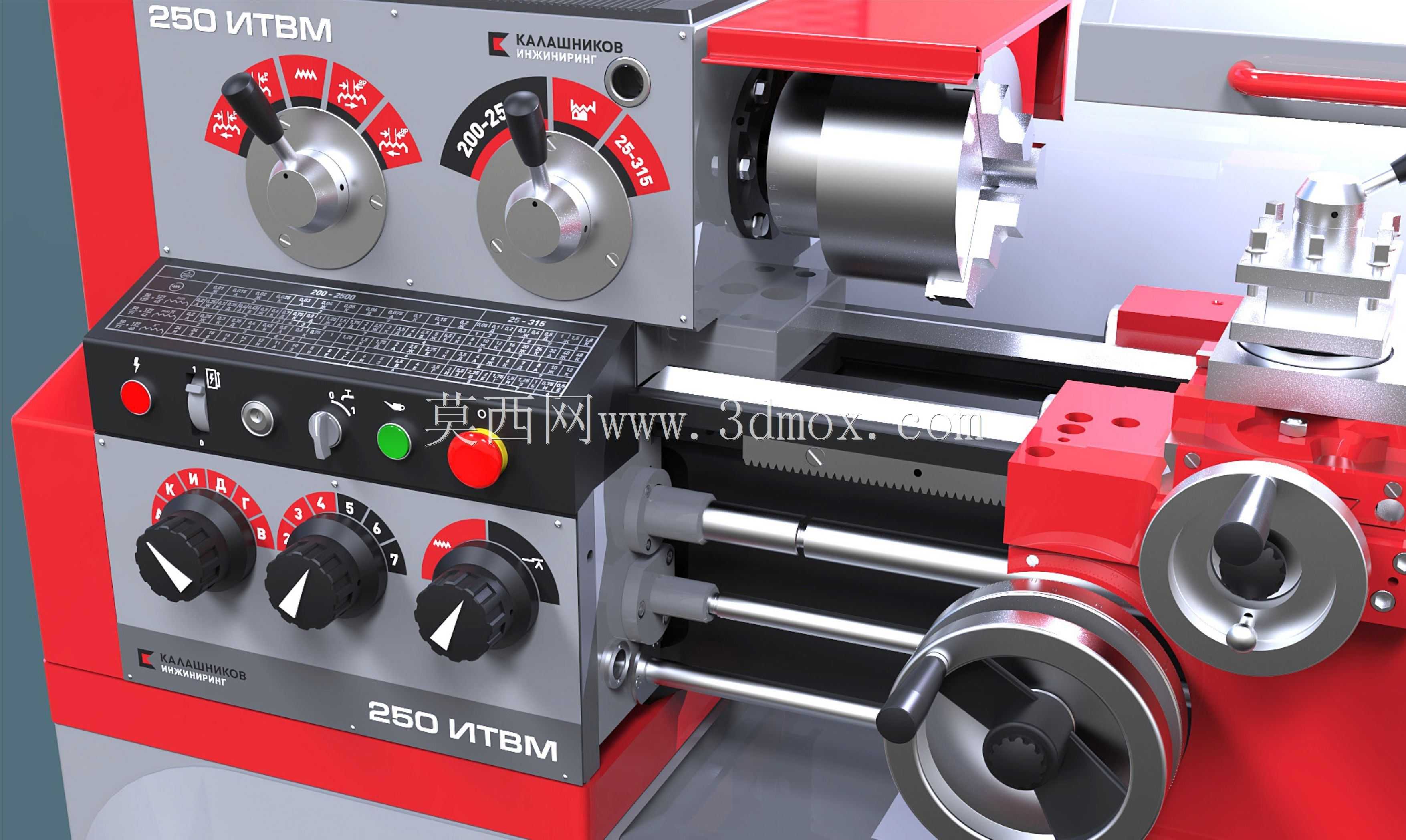

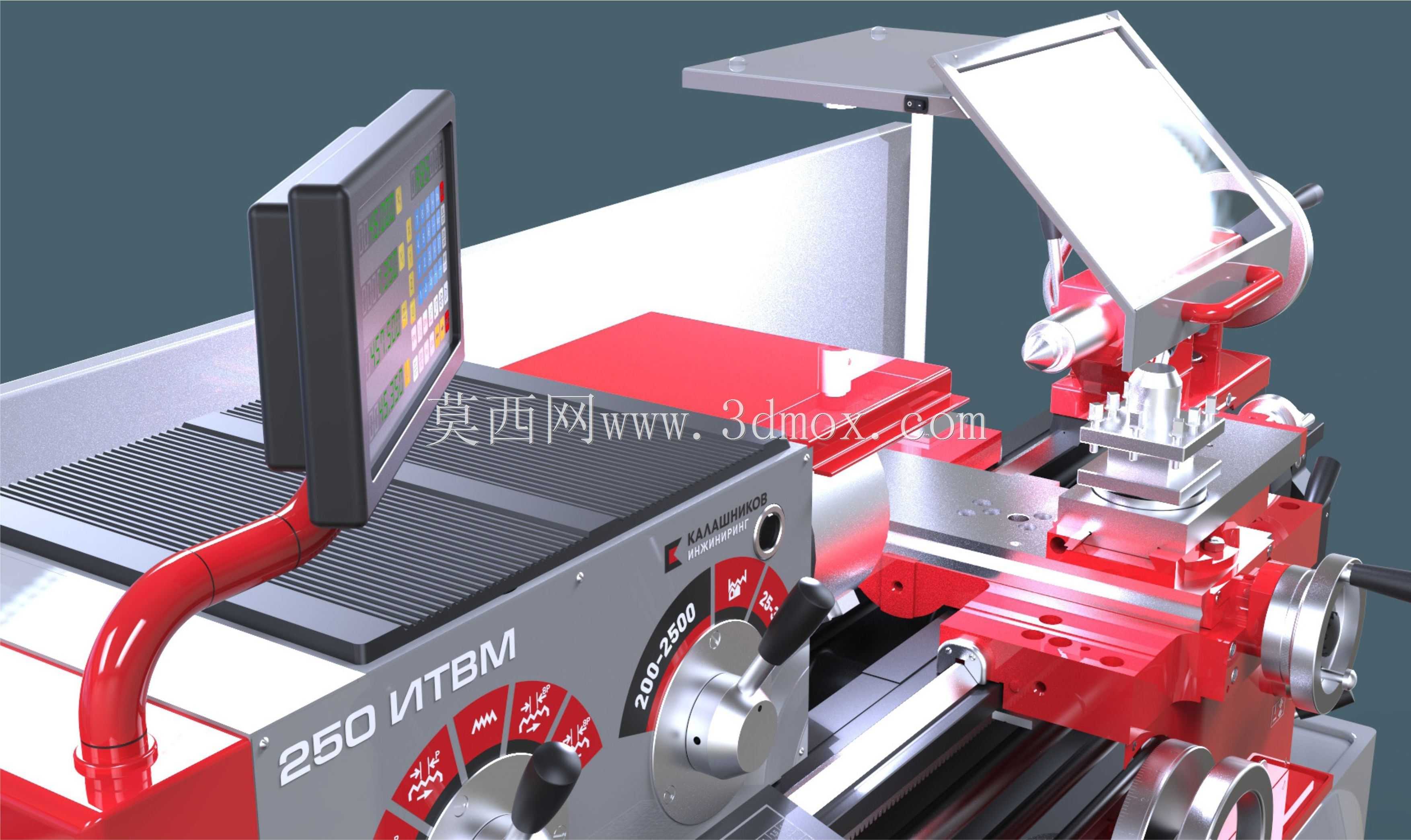

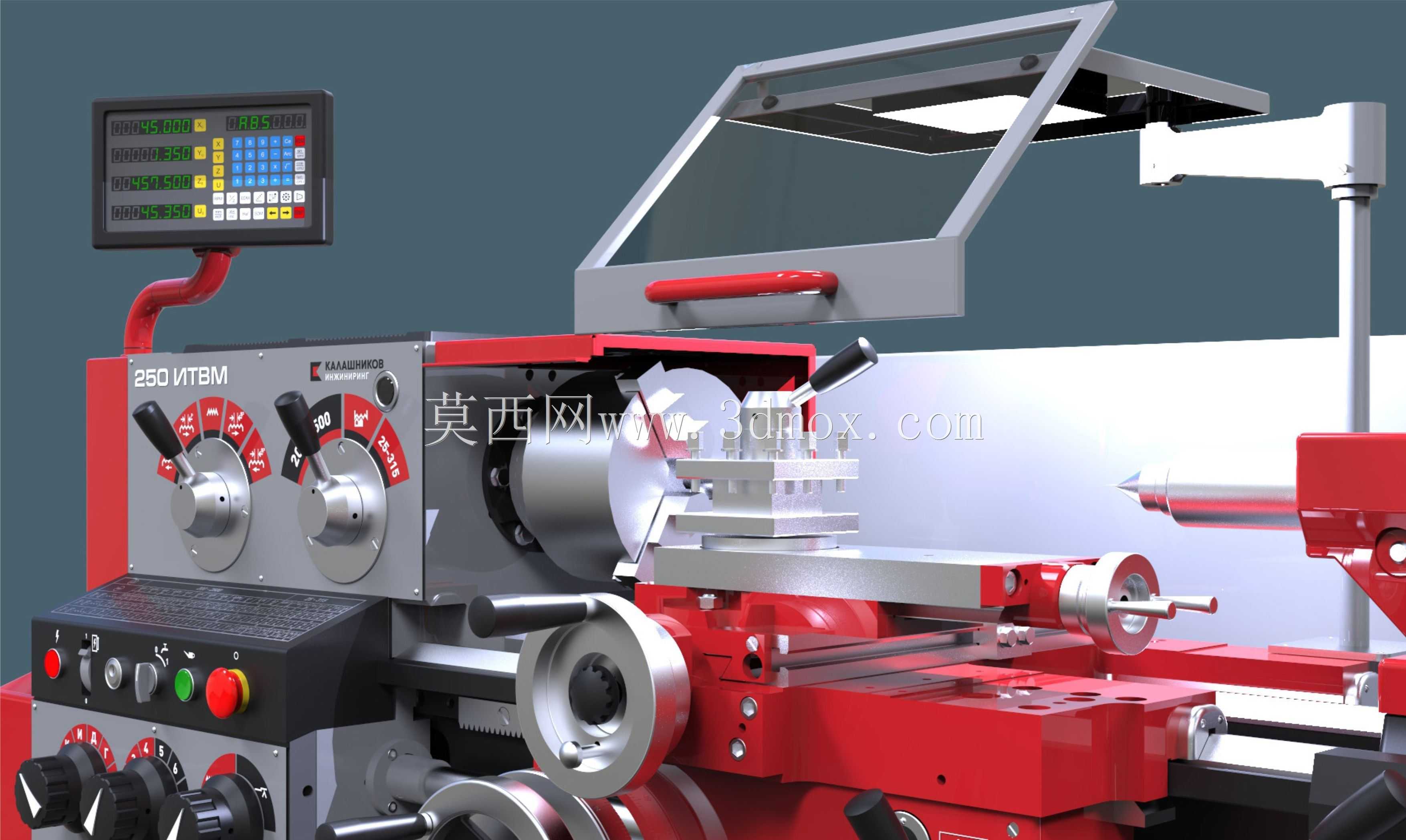

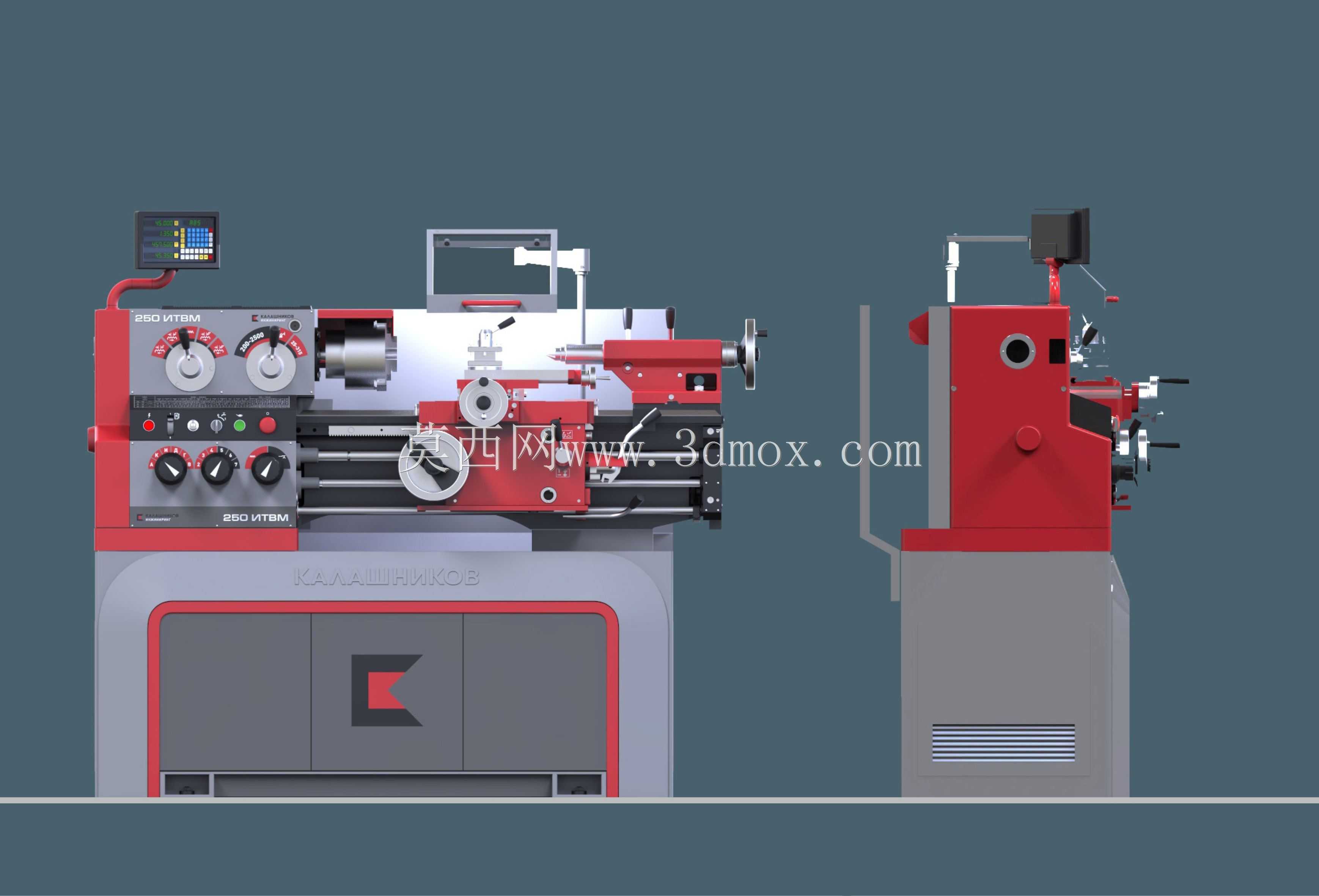

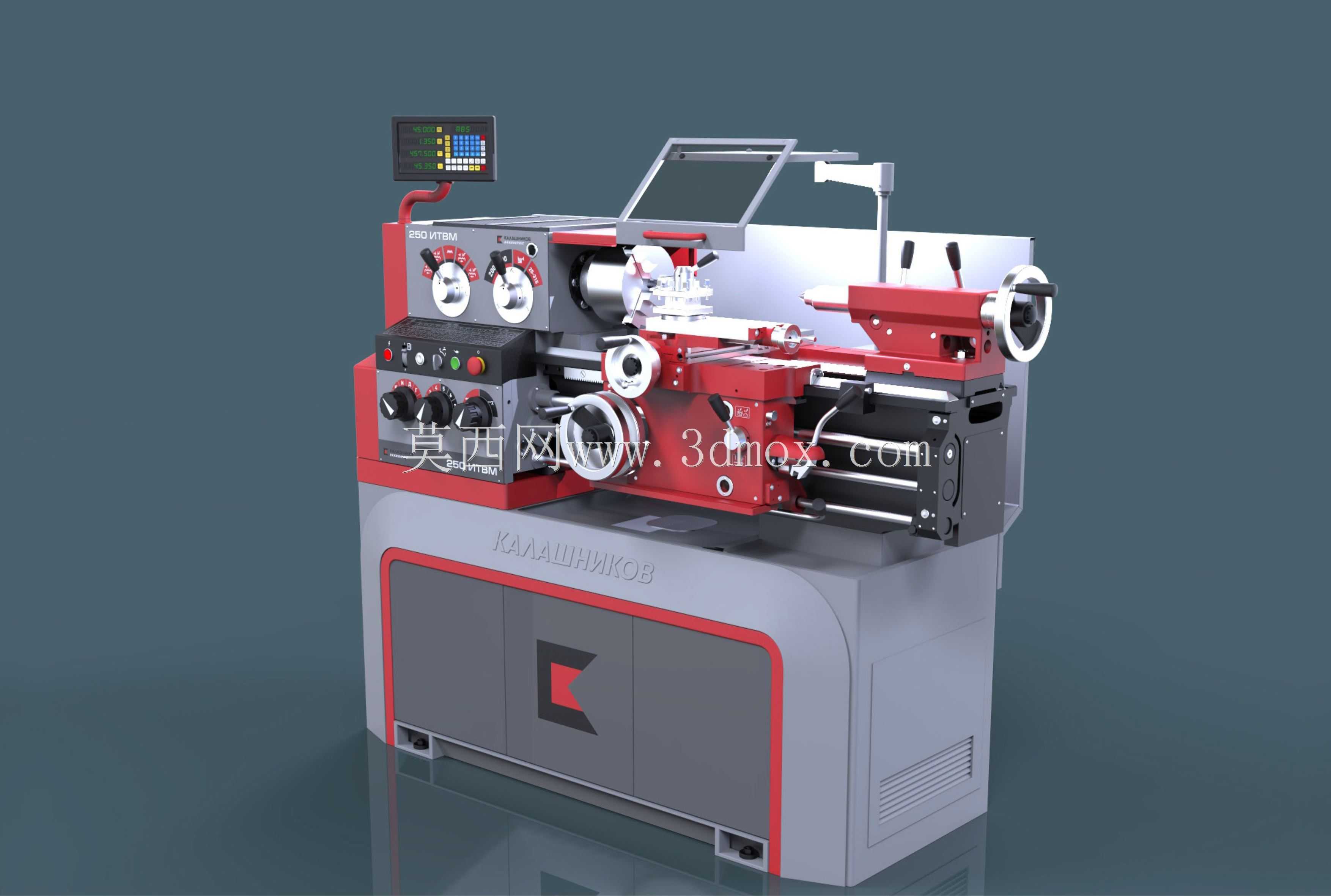

这款螺旋切割加工车床主要面向中小型机械加工车间、五金零配件生产作坊、职业院校机加工实训场景设计，可适配小批量多品种的金属回转体零件加工需求，尤其擅长带螺旋槽、螺纹结构的轴类、套类零件切削作业，能够完成外圆车削、内孔镗削、端面切削、公制/英制螺纹加工、螺旋油槽铣削等多类加工工序，可加工铜、铝、碳钢、硬质合金等多种常见金属材质，也可适配部分硬质工程塑料的切削作业，能满足小型精密零件的加工精度要求。设备整体采用落地式一体式床身结构，底座采用加厚铸铁材质打造，内部设置加强筋结构，可有效吸收切削过程中产生的振动，保障高速切削工况下的加工稳定性，避免因床身共振导致的零件表面粗糙度超标、加工尺寸偏差等问题。床身导轨采用高频淬火工艺处理，表面硬度达到HRC55以上，搭配自动润滑系统，可长期保持导轨的运动精度，降低日常维护的频次与成本。操作区域采用人机工程学布局设计，主轴转速调节旋钮、进给量切换手柄、刀架操作手轮、急停按钮均布置在操作人员站立即可轻松触及的范围内，主轴转速覆盖多档位调节区间，可根据不同材质、不同加工工序的切削线速度要求灵活调整，进给机构支持自动走刀与手动微调两种模式，自动走刀档位可适配不同螺距的螺纹、螺旋槽加工需求，手动微调模式可满足精加工阶段的尺寸精度调校需求。刀架采用可转位四方结构，可同时安装四把不同用途的切削刀具，加工过程中可快速切换刀具，减少换刀辅助时间，提升加工效率。主轴箱采用密封式齿轮传动结构，传动齿轮经过磨齿工艺处理，传动平稳噪音低，主轴端部采用标准卡盘连接接口，可适配三爪自定心卡盘、四爪单动卡盘、花盘等多种装夹夹具，满足不同形状零件的装夹需求。设备尾部设置可伸缩尾座，尾座套筒可沿导轨方向调整位置，既可以配合顶尖完成长轴类零件的装夹支撑，也可以安装钻头、铰刀等孔加工刀具完成内孔加工作业。设备正面设置独立的电气控制柜门，内部电气元件采用模块化布局，布线规整，方便后期故障排查与元件更换，操作面板上集成了电源开关、主轴启停按钮、冷却系统开关、急停按钮，同时搭配独立的数显显示屏，可实时显示主轴转速、进给速度、加工坐标等参数，方便操作人员直观掌握设备运行状态。设备整体外形紧凑，占地面积较小，对车间安装空间要求较低，安装时仅需平整硬化地面即可放置，无需额外制作复杂的设备基础，接通三相工业电源与冷却管路即可投入使用，适配小型加工场地的灵活布置需求。整机外部防护采用红灰撞色涂装，所有运动部件均设置安全防护结构，可避免切削过程中铁屑飞溅伤人，操作区域预留充足的观察空间，方便操作人员实时观察切削状态，及时调整加工参数，兼顾设备的安全性与操作便利性。
