套管衬套拔出作业专用夹持工具结构

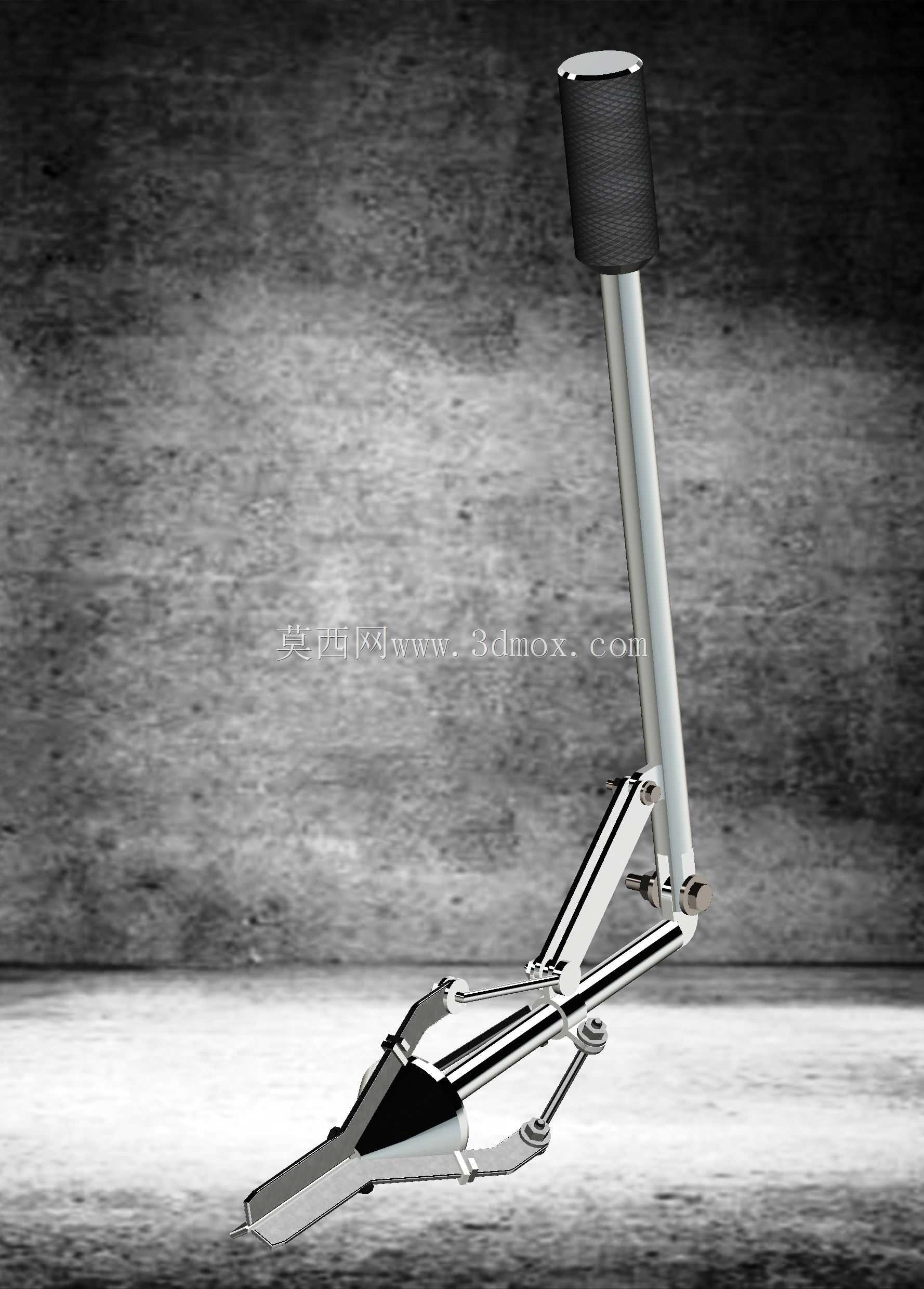

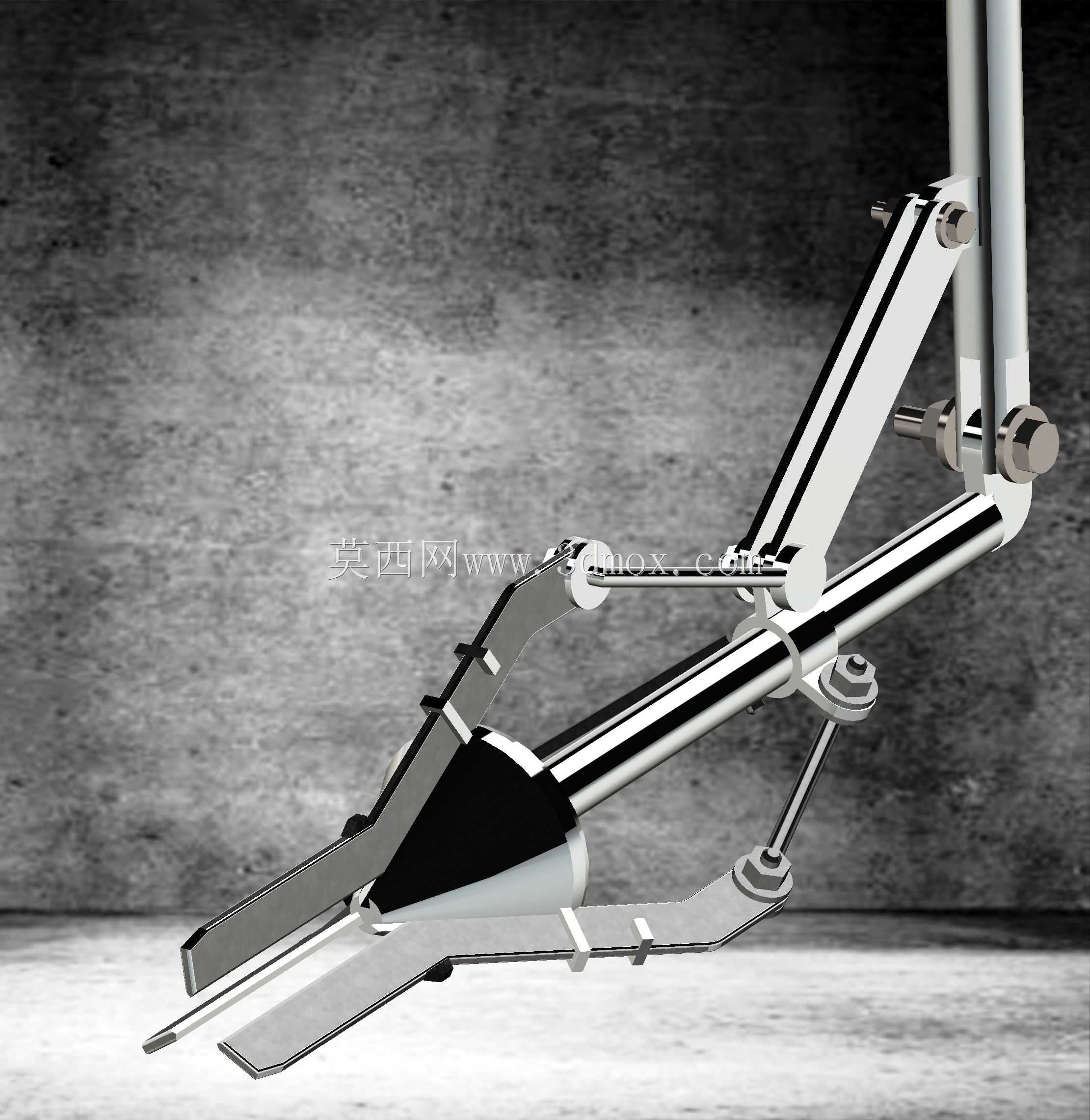

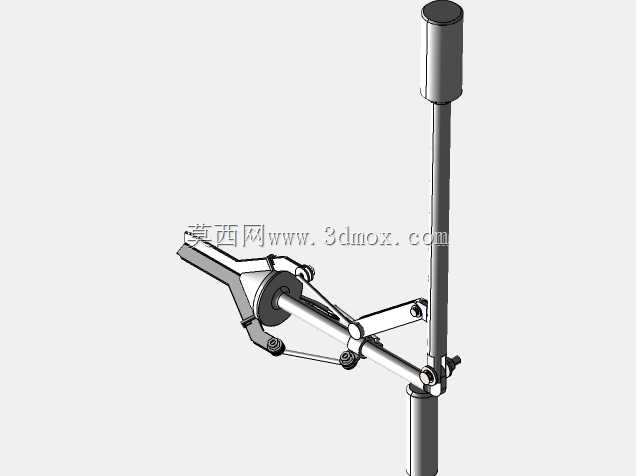

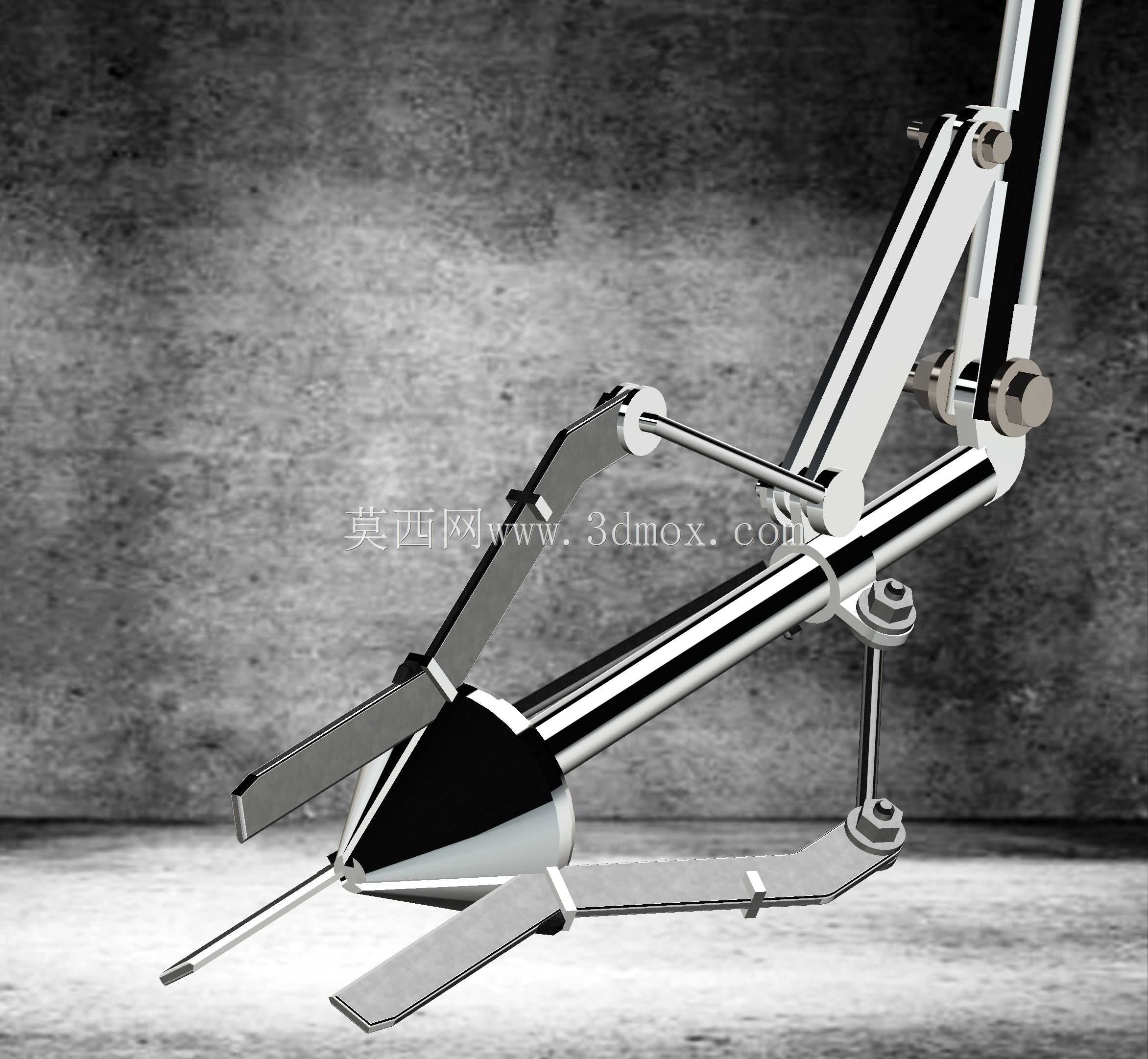

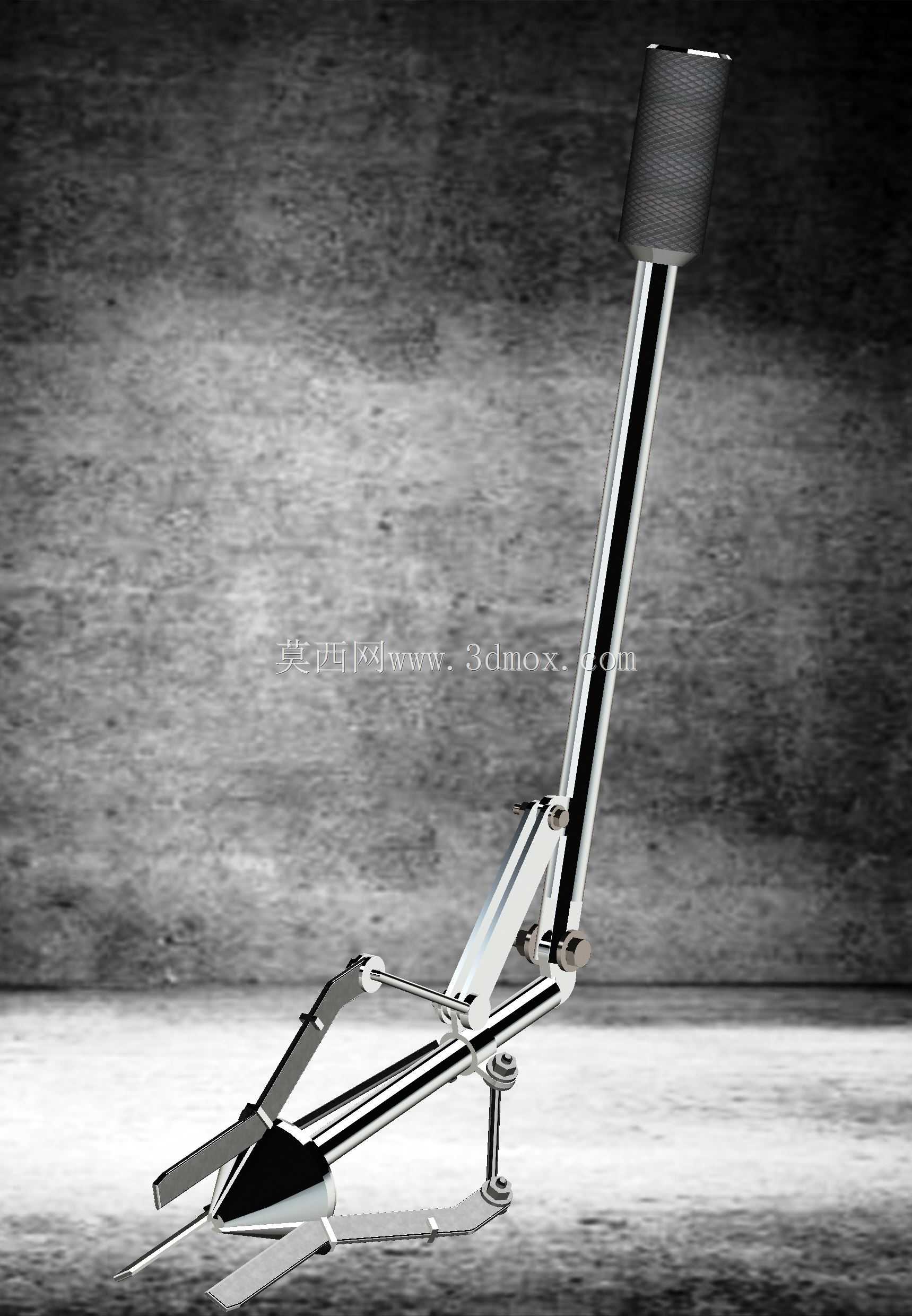

在工业设备检修、管路装配维护、液压气动元件拆装等场景中，过盈配合的衬套、套管拆卸一直是一线作业的痛点，传统敲击、撬别方式极易损伤安装基体与衬套本身，甚至造成部件报废，这款套管拔出夹正是针对这类作业痛点开发的专用手动工具。从实际应用场景来看，该工具可覆盖机械维修车间、液压泵站维护、汽车底盘衬套拆装、工业管道内衬更换等多类作业场景，适配不同内径规格的金属衬套、尼龙衬套、复合材质衬套的拔出作业，无需额外搭配大型液压拉马，在狭窄安装空间内也可完成操作。从功能特性来看，这款拔出夹采用连杆式力放大结构，作业时将前端夹爪伸入套管内部，通过操作端的施力结构带动连杆机构动作，驱动多组夹爪同步向外扩张撑紧套管内壁，同时沿轴向施加拉拔力，即可平稳将衬套从安装孔中带出，整个施力过程受力均匀，不会出现单侧受力偏载导致的衬套卡滞、基体刮伤问题，夹爪接触面做了防滑齿形处理，撑紧后不会出现打滑脱开的情况，保障作业安全性。从设计思路来看，整体采用对称式连杆布局，所有铰接点均配置耐磨销轴，长期反复使用也不会出现旷量，夹爪部分采用可更换设计，针对不同内径的衬套可更换对应规格的夹爪模块，无需更换整把工具即可覆盖多规格作业需求，手柄部分做了防滑握持处理，手动施力时贴合手掌轮廓，降低长时间作业的疲劳感。从外形尺寸与安装边界来看，工具整体为细长杆式布局，前端作业段直径可适配最小10mm内径的衬套，最大扩张范围可覆盖60mm内径的衬套，整体长度控制在450mm以内，可伸入深度不超过300mm的安装孔内完成作业，铰接部位的最大外轮廓直径不超过80mm，可在周边间隙不小于10mm的狭窄安装空间内操作，无需对周边部件做大面积拆卸即可完成衬套拔出作业，大幅提升检修拆装的作业效率，降低部件损伤的概率。
