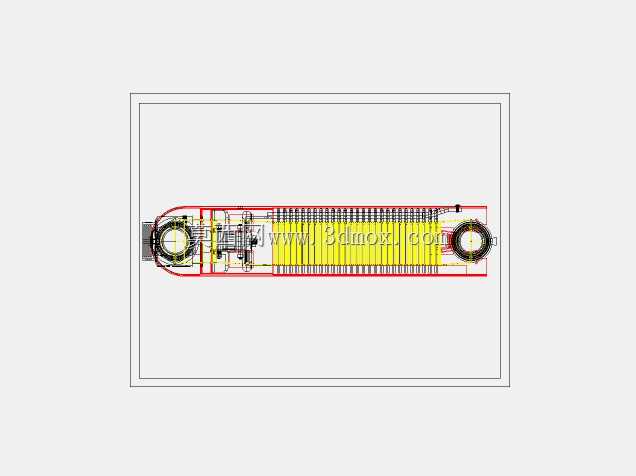

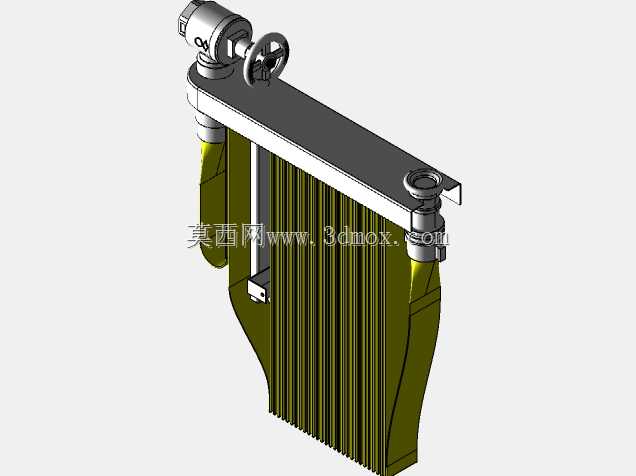

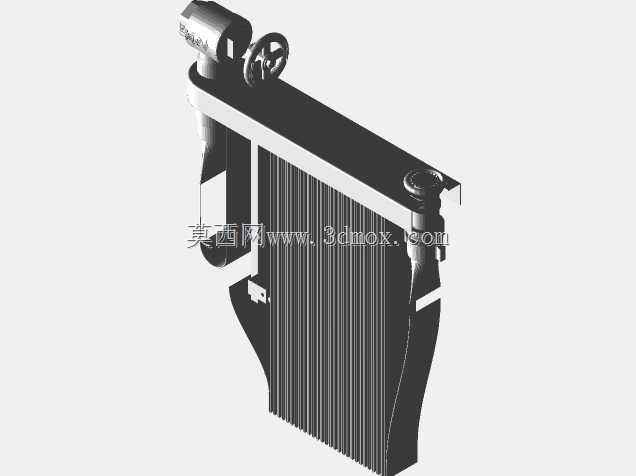

壁挂式消防水龙带架带阀总成结构设计

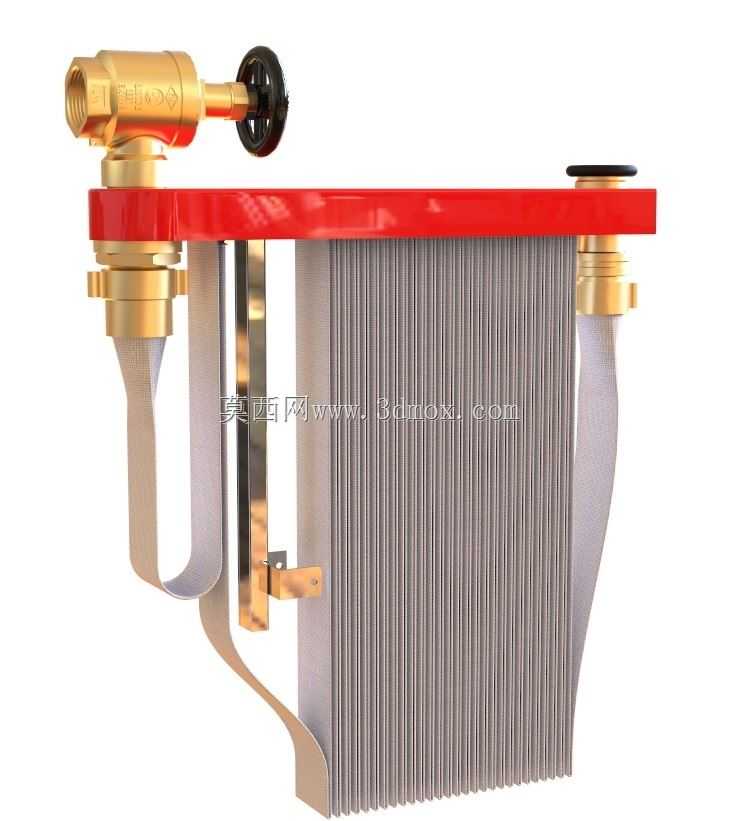

该消防水龙带架总成主要应用于工业厂房、商用楼宇、仓储物流园区、船舶舱室等场所的室内消防点位布设，作为固定式二级消防供水终端使用，可在火情初发阶段为现场人员提供即时、高效的灭火取水条件，无需依赖专业消防队伍即可完成初期火情处置，有效降低火情蔓延风险。整套总成采用壁挂式安装结构，核心由黄铜截止供水阀、红色涂装安装承托板、折叠式水带挂架、黄铜出水接口、折叠收纳消防水带五部分构成，其中供水阀采用侧装手轮结构，手轮位于阀体侧上方，操作时不会被水带或墙体遮挡，阀门进水端可直接对接建筑内部消防供水管网，出水端通过黄铜快接结构与消防水带相连，接口处采用锥面密封结构，可在额定供水压力下实现无渗漏连接。安装承托板采用平直金属板材加工，表面做红色消防涂装，既符合消防设施视觉识别要求，也具备良好的防锈耐腐能力，板体预留的安装孔位可适配常规膨胀螺栓固定，安装时需保证承托板水平度偏差不超过2度，避免水带收纳时出现滑脱问题。水带挂架采用折弯金属条制作，呈对称分布在承托板下方，挂架弧度经过反复优化，可让折叠后的消防水带自然垂挂，不会出现死折导致通水时流量受阻，同时挂架末端做圆弧收边处理，避免取放水带时刮破水带编织层。设计过程中充分考虑单人操作的使用需求，阀门手轮的操作扭矩控制在单人可轻松转动的范围内，接口的插拔力度经过适配，无需额外工具即可完成水带的快速接驳，整套总成在阀门出口4.5bar供水压力下，可稳定输出378.5L/min的供水流量，完全满足初期灭火的水量要求。外形尺寸方面，承托板横向宽度适配常规消防箱内部安装空间，垂挂水带后的整体纵向高度不会超出普通室内消防箱的容纳边界，安装时进水端接口中心距墙面的距离经过精准核算，既保证管道连接的操作空间，也不会让阀体过度突出影响通行。整套结构没有冗余的复杂部件，日常巡检时可直观查看各部件状态，水带展开和收纳的路径无遮挡，紧急情况下可在数秒内完成水带接驳、阀门开启的全流程操作，为火情处置争取宝贵时间。
