带HSK铣削适配器的皮带驱动主轴结构

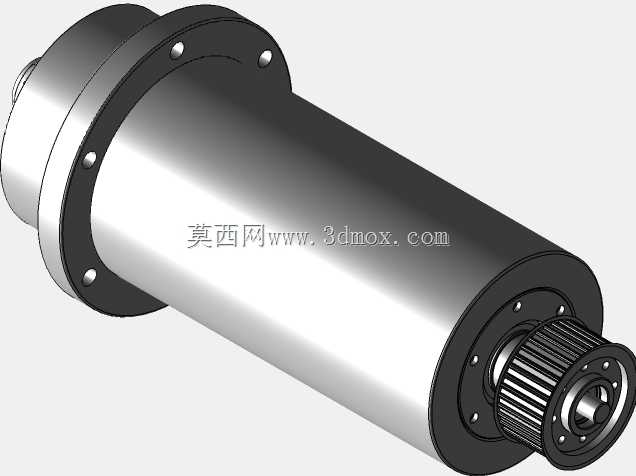

这款皮带驱动主轴主要适配立式数控铣床、龙门加工中心等金属切削设备，承担铣削加工过程中的刀具装夹、旋转动力输出核心功能，可配合HSK标准铣削适配器完成各类硬质合金铣刀、面铣刀、钻头等切削刀具的装夹固定，在模具钢精加工、铝合金结构件高速铣削、铸铁零件粗加工等场景中均能稳定运行，相比直联主轴具备更好的过载缓冲能力，皮带传动结构可在切削负载突增时通过皮带微量滑移保护主轴轴承与传动电机，大幅降低设备硬冲击故障概率。产品整体采用圆柱筒体式主体结构，前端设置法兰安装盘，盘体周向均匀分布6个沉头安装孔，可直接与机床主轴箱端面贴合锁紧，安装定位基准与筒体轴线同轴度控制在微米级，保证主轴回转精度；筒体内部采用前后两组角接触球轴承配对布置，可同时承受径向切削力与轴向进给力，后端集成同步带轮结构，带轮采用多楔带齿形设计，传动过程无打滑、传动比精准，可适配不同转速区间的伺服电机或异步主轴电机，通过更换不同直径的带轮即可调整主轴最高转速与输出扭矩，适配不同材料的加工需求。设计过程中优先考虑了主轴的动平衡性能，所有旋转部件均经过G2.5级动平衡校正，高速运转时振动值控制在0.002mm以内，避免加工过程中出现振纹影响工件表面质量；前端密封采用多重迷宫式密封结构，可有效阻挡切削液、金属碎屑进入主轴内部，延长轴承使用寿命；筒体外部预留冷却流道接口，可接入机床冷却系统实现循环水冷，保证长时间满负荷切削时主轴温度稳定，避免热伸长影响加工精度。安装边界方面，主轴筒体直径适配常规150mm规格主轴箱安装孔，前端法兰外径210mm，整体轴向长度可适配多数中小型加工中心的主轴箱安装空间，后端带轮伸出长度预留了皮带张紧调节余量，安装时无需额外改造机床主轴箱结构即可完成替换，HSK铣削适配器接口采用标准锥面配合，锁紧机构内置在主轴前端，换刀时可配合机床打刀缸自动完成刀具松开与锁紧，适配自动化加工生产线的连续作业需求。
