马扎克3015光纤激光切割设备布局模型

该三维模型还原的是工业生产场景中用于金属板材加工的光纤激光切割成套设备，主要面向金属加工车间的前期规划、产线排布与安装筹备环节使用。在实际的钣金加工、金属制品制造、工程机械零部件生产等场景中，这类光纤激光切割设备是核心加工单元，承担碳钢、不锈钢、铝合金等各类金属板材的高精度裁切作业，可完成复杂轮廓的异形件切割、开孔、切边等工序，相比传统切割工艺具备加工精度高、切缝窄、工件变形小、加工效率高的优势，是当下金属板材加工领域应用极为广泛的主力加工设备。

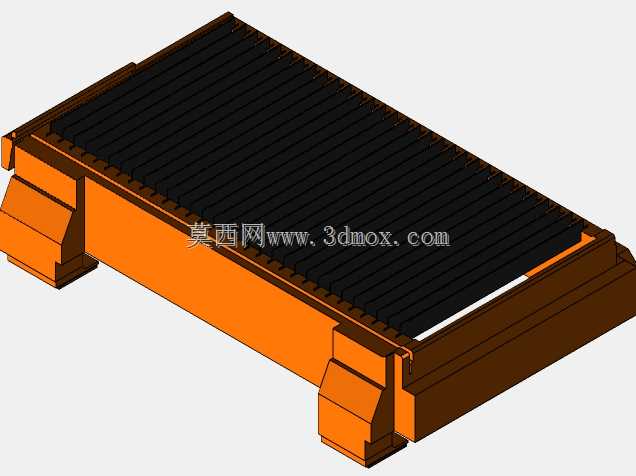

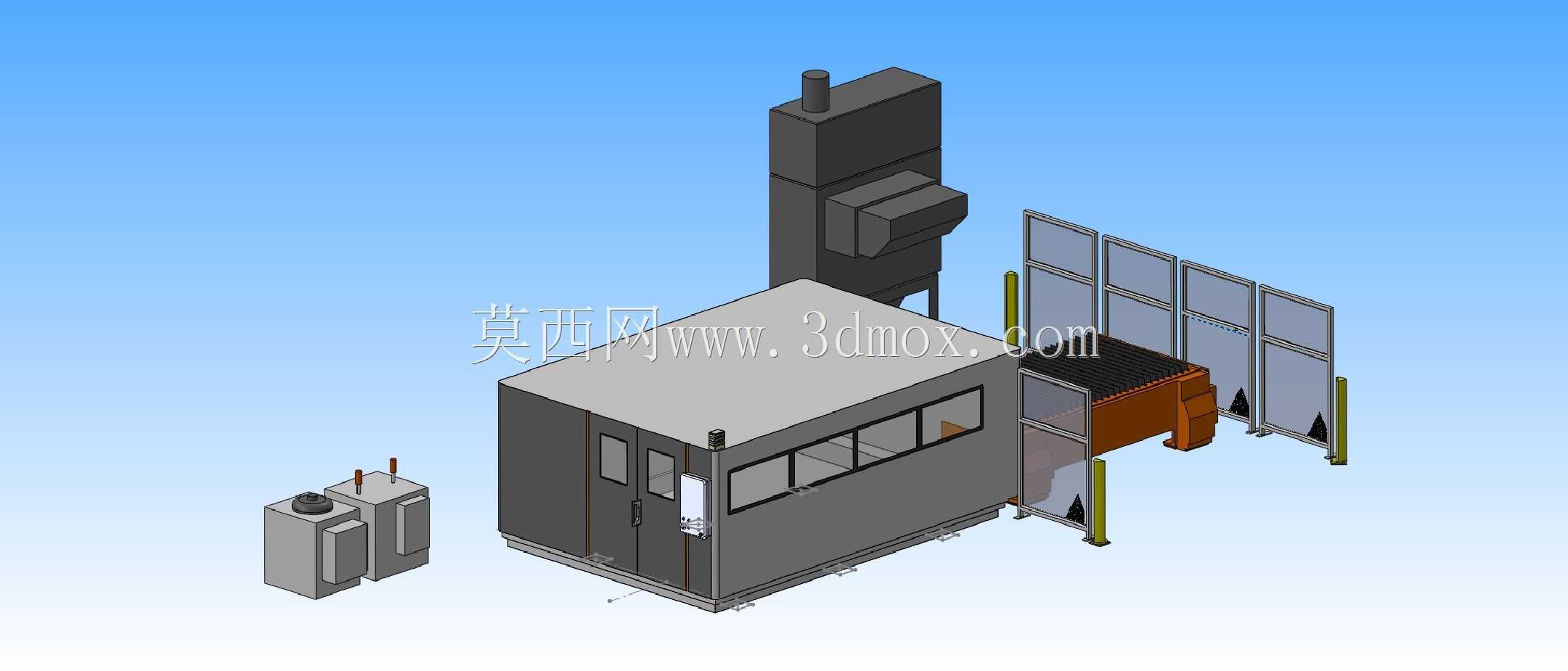

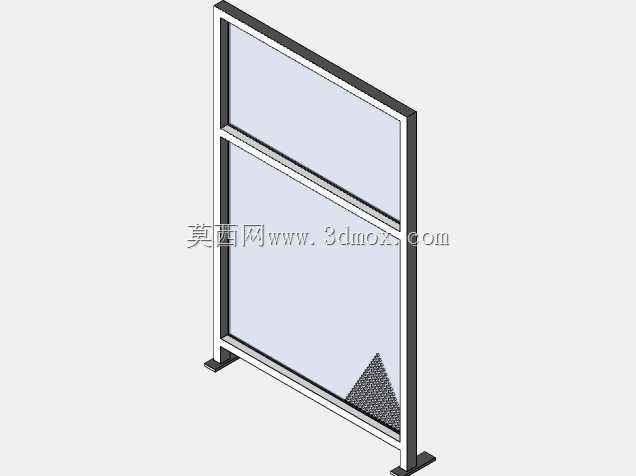

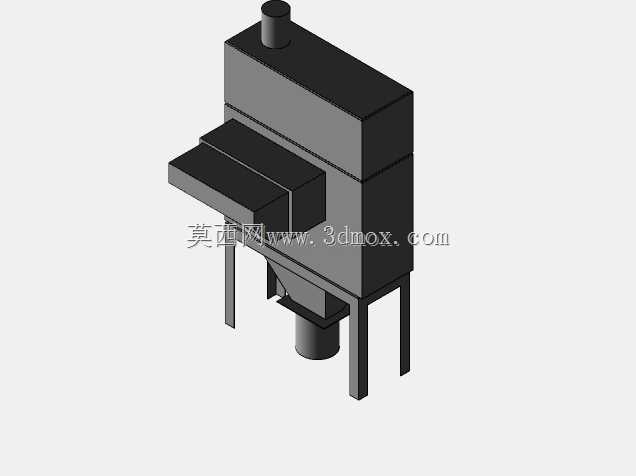

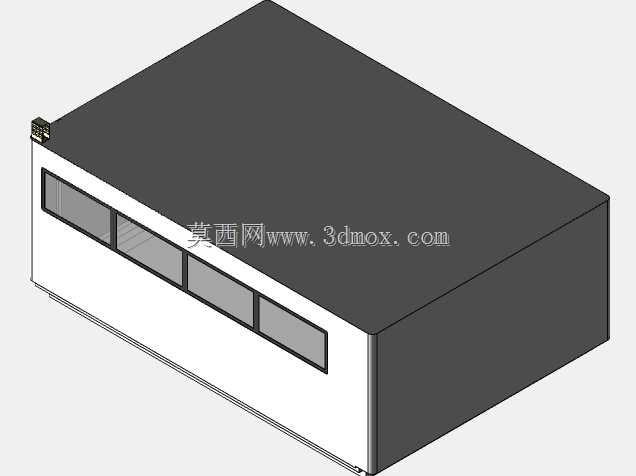

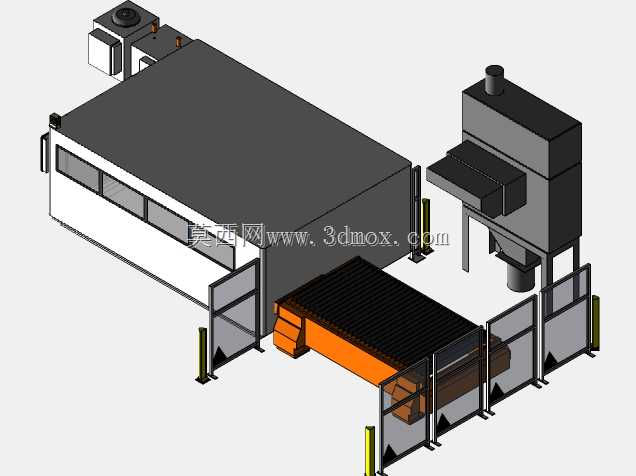

从设备构成来看，整套系统包含封闭主机加工舱、配套除尘排风单元、上下料防护格挡、外置辅助机柜几个核心部分，模型完整还原了各单元的相对位置与外形轮廓。设计思路上完全遵循真实设备的工业布局逻辑：封闭主机舱采用整体式隔音防护结构，侧面设置观察窗与检修门，既可以阻隔激光加工过程中的强光辐射、烟尘外溢，也能为操作人员提供安全的观察视角与设备维护通道；主机顶部的排风除尘结构对接车间除尘系统，可及时抽排加工产生的金属烟尘与废气，满足车间环保与职业健康要求；设备侧方的可开合防护格挡，划分出上下料作业区域与加工危险区域，格挡配备安全联锁结构，加工过程中格挡关闭可防止人员误入加工区，上下料时格挡开启方便板材转运；外置的辅助机柜集成了设备的气源处理、冷却辅助、电气控制外接单元，放置在主机侧方便于日常巡检与参数调试。

在车间布局应用中，该模型可帮助工艺规划人员明确设备的安装边界：主机主体占据的核心作业区域需要预留足够的检修通道，侧方上下料区要匹配板材转运叉车、自动上下料装置的活动空间，后方除尘管路连接区域要预留管线排布的空间，外置机柜与主机之间的走线距离也符合真实设备的布线要求，避免前期厂房规划时出现空间预留不足、管线走向冲突、物流通道堵塞的问题。同时模型还原了设备的操作位朝向、观察窗位置，可帮助规划人员合理排布车间操作通道、物料暂存区的位置，让整个加工单元的人工作业、物料流转、设备维护动线更加顺畅，减少后期设备进场安装后的布局调整成本，尤其适合新建钣金加工车间、老旧产线升级改造时的方案推演使用，让规划人员无需进入真实设备安装现场，就能直观掌握整套设备的空间占用与各单元的功能分区，提前规避布局风险。
