磁极式复合车磨加工设备结构设计

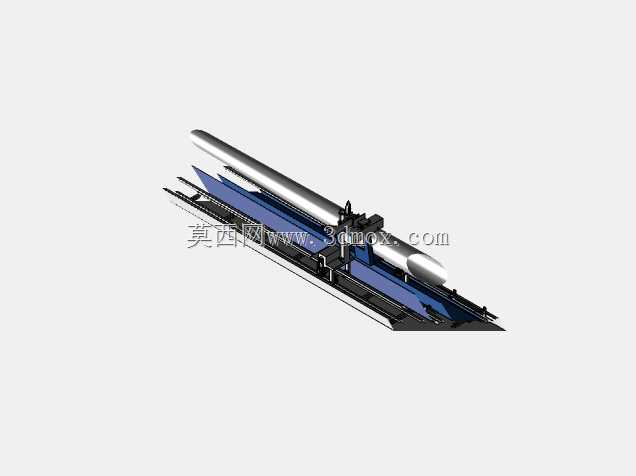

　　在精密轴类、细长杆类零件的加工场景中，传统工艺往往需要先在车床完成外圆车削工序，再转序至外圆磨床进行精加工，两次装夹带来的定位误差、转序等待的时间损耗，一直是中小批量精密零件加工环节的痛点。这套磁极式车磨复合设备的结构设计，正是瞄准这一实际生产需求，将车削与磨削功能集成在同一床身结构上，配合磁极吸附式的工件装夹方案，解决细长工件加工时的挠度变形问题。从结构布局来看，设备采用卧式长床身设计，床身导轨沿工件轴向全程布置，主轴箱位于床身一端，采用可适配磁极装夹的专用主轴接口，尾座端同样配置可随动的磁极支撑结构，加工时工件两端通过磁极吸附定位，无需传统卡盘的硬夹持，避免了装夹应力导致的工件变形，尤其适合薄壁细长轴、精密管件的加工。

　　床身中部的拖板组件采用十字滑台结构，下层拖板沿床身导轨做轴向进给运动，上层拖板可实现径向进给，拖板上预留了车刀安装位与磨头安装位，可根据工序需求快速切换加工单元，无需拆卸工件即可完成从粗车到精磨的全工序加工，有效减少装夹次数带来的形位公差累积。在功能设计上，这套设备的磁极装夹系统可根据工件材质调整磁吸力大小，针对导磁性金属材料可提供稳定的轴向夹持力，同时配合随动中心架结构，在加工长径比超过20的细长工件时，可跟随拖板进给位置实时调整支撑点，将工件加工时的挠曲变形控制在微米级范围内。磨削单元采用高速电主轴磨头，可实现砂轮的高速旋转，配合径向进给的微米级调节精度，可满足IT5级以上的外圆尺寸精度加工要求，车削单元则采用标准车刀刀座，

　　可适配常规外圆车刀、端面车刀，完成工件的粗加工、半精加工工序，去除大部分加工余量，为后续磨削工序预留均匀的加工余量。从安装边界来看，设备整体沿轴向的长度根据最大加工工件长度设定，床身底部采用水平可调的垫铁安装结构，无需特殊地基即可完成车间内的布设，设备宽度方向控制在常规机床的安装尺寸范围内，可适配标准车间的设备排布间距，电气柜与冷却系统集成在床身侧部，无需额外占用过多车间空间，冷却系统的喷嘴位置可随拖板同步移动，在车削与磨削工序中均可精准对准加工区域，实现切屑与磨屑的及时冲排，避免磨屑刮伤已加工表面。在实际应用场景中，这类复合车磨设备可广泛用于精密活塞杆、液压阀芯、细长传动丝杠、医疗精密导杆等零件的加工，相比传统分序加工的方案，

　　单台设备可减少一半的装夹辅助时间，同时避免二次装夹带来的同轴度误差，加工出的工件外圆圆柱度、表面粗糙度均可达到精密零件的装配要求。设计过程中充分考虑了设备的操作便利性，所有进给轴的操作手柄集中布置在拖板侧方，操作人员可在同一位置完成轴向、径向进给的调节，以及加工单元的切换操作，设备的导轨采用全封闭防护结构，可避免磨屑、切削液进入导轨副，延长导轨的使用寿命，磨头与刀座的安装面采用统一的定位基准，更换加工单元时无需重新打表找正，即可保证加工位置的精度。磁极支撑结构的接触面采用耐磨铜质材料，避免吸附工件时划伤工件端面，同时磁极的磁力回路做了隔磁处理，避免磁力影响拖板上的金属部件、吸附磨屑导致进给卡顿。床身的导轨面采用高频淬火处理，硬度达到HRC55以上，可承受长期往复进给的磨损，保证设备长期使用后的精度保持性。
