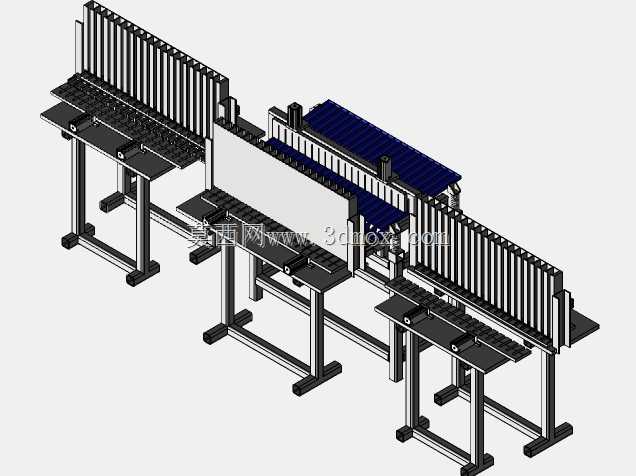

火柴盒自动灌装专用设备概念结构

　　这套概念结构针对民用火柴生产后端的装盒工序设计，匹配中小产能火柴生产企业的车间布局需求，解决传统人工装盒效率低、物料撒漏多、工位排布杂乱的痛点。从产线排布逻辑来看，设备采用多工位并行的直线式布局，沿物料行进方向依次设置空盒上料、火柴梗束整理装填、盒体闭合压合三个核心功能段，各段之间通过带挡边的窄幅皮带输送线衔接，输送线的支撑腿采用方管焊接结构，底部配置可调脚杯，可适配车间地面30mm以内的高度差，安装时无需额外做预埋地基，直接在硬化地面上固定即可，单段输送单元的长度控制在1.2米以内，方便后期拆解维护与工位调整。

　　在功能设计层面，空盒上料段采用立式储料仓结构，储料仓的导槽宽度可根据火柴盒的实际尺寸做无级调整，适配市面上常见的18mm至35mm宽度的普通纸板火柴盒，储料仓单次可容纳约200个叠放的空盒，通过底部的分盒拨轮逐次将空盒分离到输送线上，分盒频率与后端装填工位的节拍完全匹配，避免出现空盒堆积或缺料待工的情况。火柴装填段的核心是束料整理机构，前端对接火柴生产的理梗工序输出端，将散乱排列的火柴梗整理为定量的梗束，通过垂直推压机构将梗束平稳推入下方定位好的空火柴盒内，推头的端面做软质包胶处理，避免推压过程中折断火柴梗，推压行程设置有硬限位保护，防止行程超差挤压损坏盒体。

　　设计过程中充分考虑了操作与维护的便利性，设备的所有驱动单元均布置在输送线支架的内侧，外侧无突出的传动部件，既避免生产过程中操作人员衣物被卷入的安全隐患，也能减少车间浮尘落在传动部件上造成的磨损。各工位的定位挡板均采用快拆式结构，更换不同规格的火柴盒生产时，仅需松开锁紧手柄调整挡板位置即可，无需拆卸大量螺栓，换型时间可控制在15分钟以内。设备的整体宽度控制在0.8米，长度约4.8米，安装时两侧预留0.6米的操作通道即可满足日常巡检、故障排除与物料补充的空间需求，整体占地空间远小于传统的回转式装盒设备，适合厂房面积有限的小型生产企业使用。

　　从结构合理性角度出发，这套概念设计规避了同类设备常见的卡盒问题，在输送线的每个工位衔接处都设置了导向过渡板，过渡板与输送皮带的间隙控制在1mm以内，避免火柴盒边缘卡入间隙造成设备停机。压合工位采用弹性压轮结构，压轮的压力可通过上端的弹簧调节旋钮调整，既能保证火柴盒的插舌完全扣合，又不会因压力过大造成盒体变形。整套设备的机架部分全部采用标准型材与板材焊接加工，零部件的通用化率较高，大部分结构件都可通过常规的钣金、机加工工艺制作，无需开模投入，大幅降低了设备的制造成本，也方便后期使用过程中更换易损配件。
