交错轴圆柱凸轮间歇传动机构设计

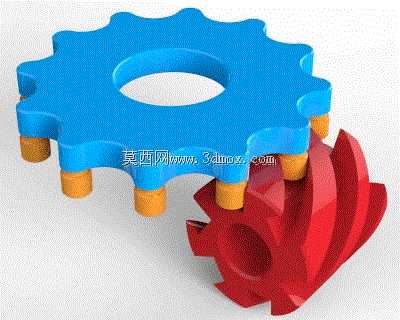

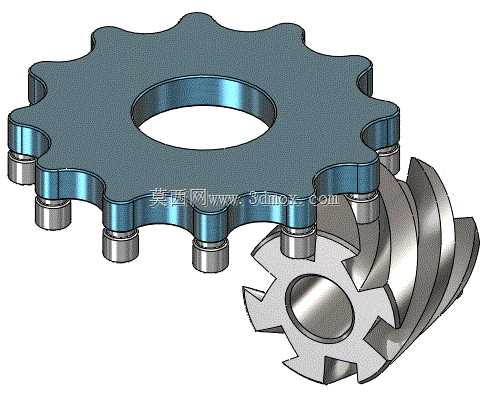

这套交错轴圆柱凸轮传动构件，主要应用在需要实现间歇分度、步进送料的自动化生产场景中，常见于包装机械的工位转位、轻工机械的间歇进给、装配生产线的多工位切换环节，能够在连续输入转动的前提下，输出端实现精准的间歇停驻与步进转动，替代传统槽轮机构存在的冲击大、分度精度不足的问题。从功能特性来看，该机构属于空间凸轮传动范畴，主动件为带螺旋槽面的圆柱凸轮，从动件为带圆柱销的星轮盘，主动凸轮连续回转时，螺旋槽面依次与从动轮上的圆柱销啮合，推动从动轮做定角度的步进转动，当凸轮的圆弧锁止面与从动轮轮缘贴合时，从动轮保持精准停驻，不会出现溜转错位，传动过程中啮合接触为面接触，相比棘轮、槽轮机构承载能力更强，传动冲击更小，运行噪音更低，分度精度可保持在较高水平，适合中高速的间歇传动工况。在设计思路上，该机构采用空间交错轴布局，主动轴与从动轴呈垂直交错排布，能够大幅压缩传动单元的安装空间，适配设备内部紧凑的布局需求；从动轮上的圆柱销采用等圆周均布设计，每个销柱与凸轮槽的啮合间隙经过合理匹配，既保证传动过程无卡滞，又能控制回程间隙在极小范围内，凸轮的螺旋升角经过反复校核，确保传动过程中压力角处于合理区间，避免出现自锁或者传动效率过低的问题，锁止弧的轮廓与从动轮外圆完全匹配，停驻阶段能够实现无间隙锁止，保证工位停驻的位置精度。从安装边界来看，从动星轮盘为中心通孔设计，可直接与输出工位转盘、送料辊等负载构件通过键连接固定，无需额外加装转接法兰，主动凸轮轴端预留标准轴径，可直接配套联轴器与驱动电机相连，整体构件的轴向与径向尺寸经过优化，安装时仅需保证两轴的中心距与交错角度符合设计公差即可，无需复杂的调整工序，构件整体采用对称式结构设计，运行过程中动平衡表现优异，不会产生额外的振动载荷，可适配长时间连续运行的工业生产场景，在多工位自动化设备中能够有效简化传动链路，减少冗余传动构件，提升设备整体的运行稳定性与定位精度。
