高精度齿轮齿条直线传动组件结构设计

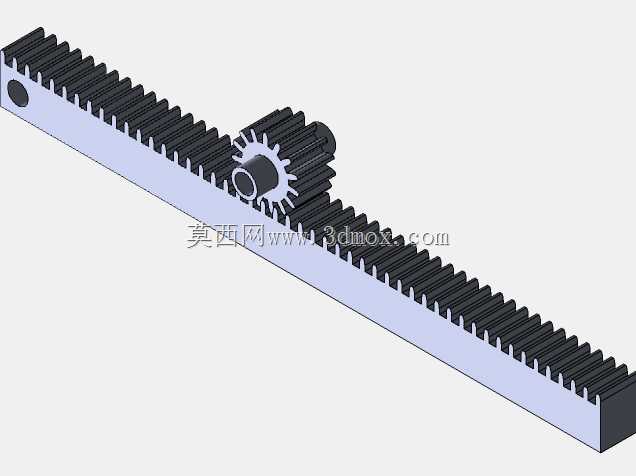

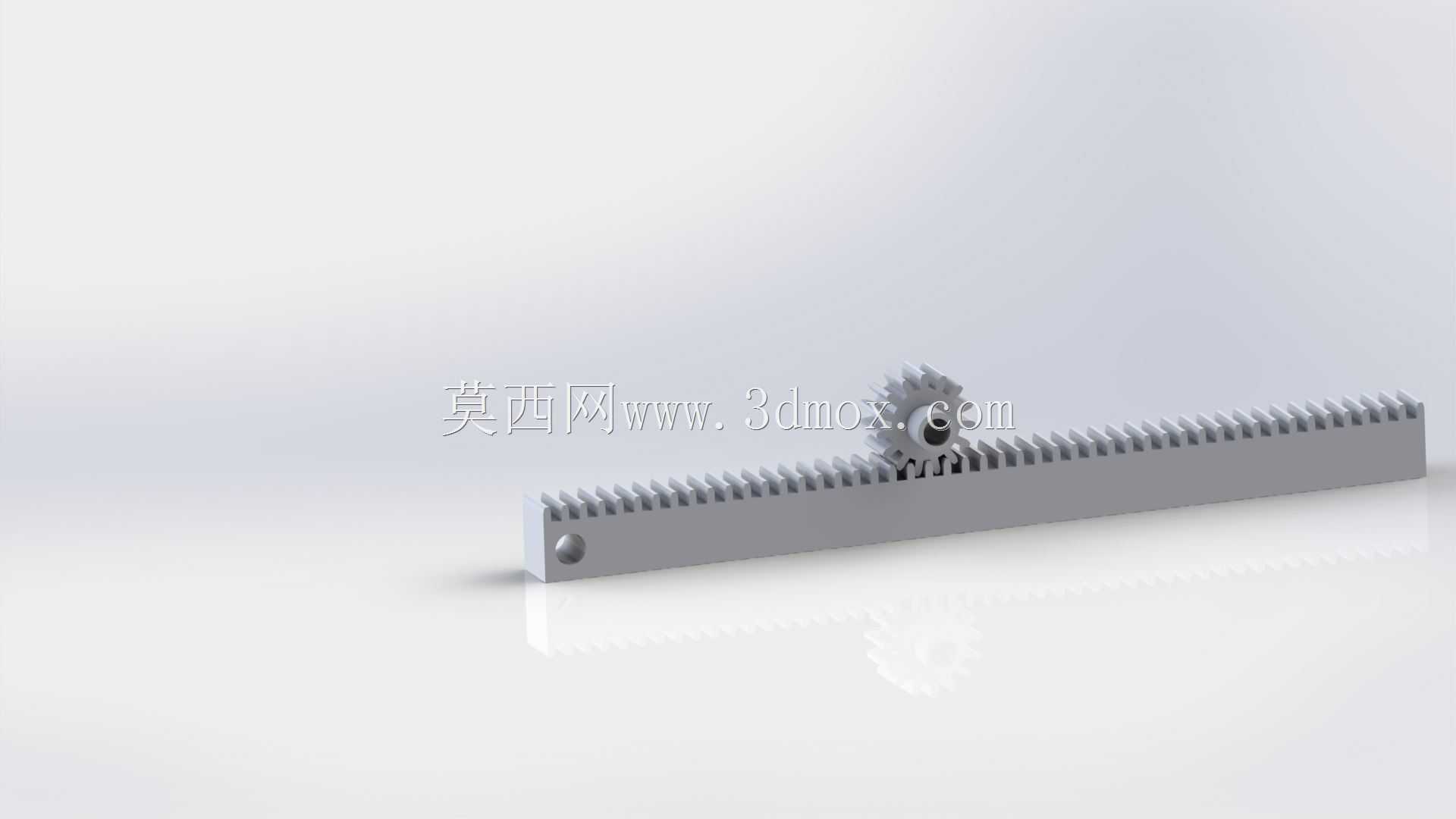

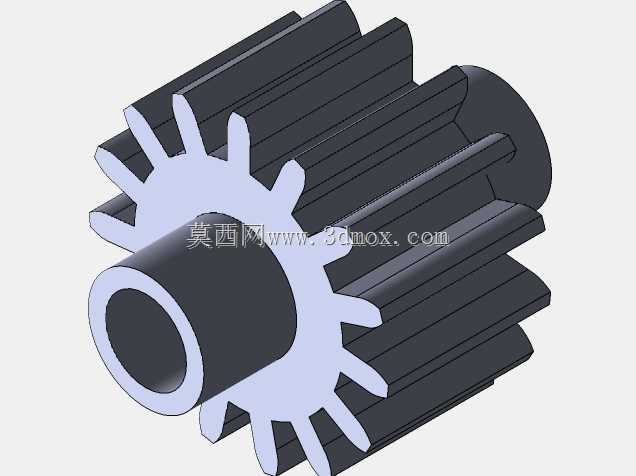

齿轮齿条是机械传动领域应用极为广泛的直线运动转换组件，核心作用是将齿轮的旋转运动与齿条的直线往复运动实现高效双向转换，在各类工业场景中承担着精准动力传递与位移输出的关键功能。在自动化生产线的直线输送工位，这类组件可配合伺服驱动系统实现工装夹具的精准点位移动，保障物料搬运、工件定位的重复定位精度；在数控机床的进给轴结构中，齿轮齿条传动可实现长行程的平稳进给，相比丝杠传动更适配大跨度、高负载的移动场景，避免长丝杠下垂带来的精度衰减问题；在工程机械设备的伸缩臂结构、升降设备的垂直导向结构中，这类传动组件也能凭借稳定的啮合特性，承载较大的轴向载荷，保障设备动作的可靠性。本次设计的齿轮齿条组件，在功能特性上重点优化了轮齿啮合的接触精度，齿廓采用标准渐开线齿形设计，啮合过程中齿面接触均匀，可有效降低传动过程中的冲击与噪音，同时减少齿面的不均匀磨损，延长组件的整体使用寿命。设计过程中充分考虑了实际安装的适配性，齿条本体采用规整的矩形截面结构，侧面预留了标准安装定位孔，可直接通过紧固件固定在设备的安装基准面上，无需额外加工复杂的适配结构；齿轮部分采用轴孔一体化设计，中心预留标准传动配合轴孔，可直接与驱动电机输出轴、传动轴进行装配，键槽位置符合通用传动件的配合标准，能够快速适配现有通用传动系统的安装尺寸。在安装边界设计上，齿条的端面做了平滑过渡处理，多段齿条拼接时可实现齿距的无缝对接，满足超长行程传动的拼接使用需求；齿轮与齿条的啮合中心距预留了合理的调整间隙，既可以补偿安装过程中带来的基准误差，也能预留润滑脂的存储空间，保障长期运行过程中的润滑效果，避免干摩擦带来的齿面损伤。整体结构没有冗余的设计元素，所有结构特征都服务于传动功能与安装便利性，既可以作为独立传动组件直接集成到各类设备中，也可以作为传动系统的基础模块，配合导轨、滑块等导向组件搭建完整的直线运动单元，适配从轻载自动化设备到重载工程机械的不同负载等级使用需求，在保障传动精度的同时，兼顾了加工工艺性与装配便捷性，降低了生产制造与现场安装的难度。
