框架式小型切割设备结构设计方案

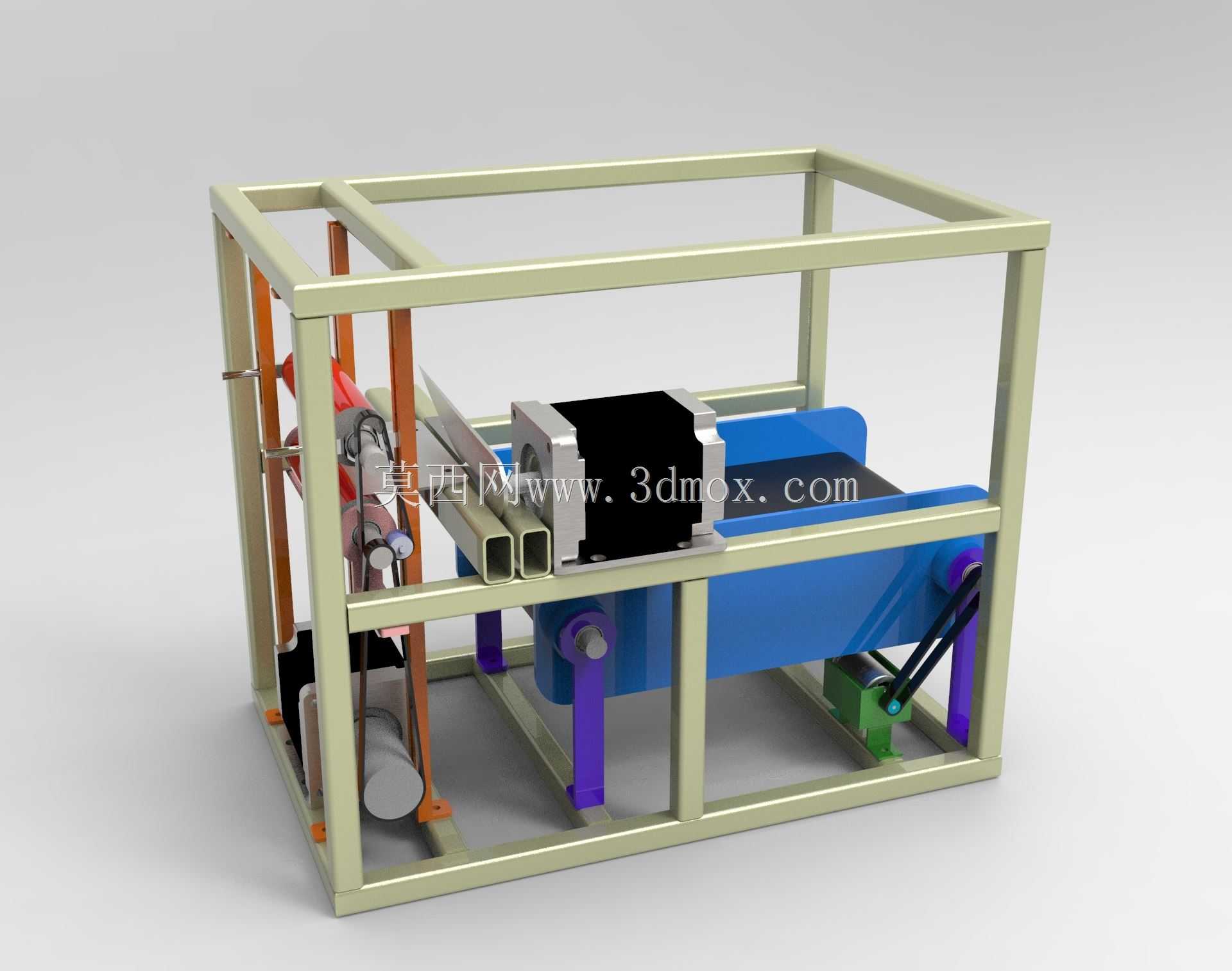

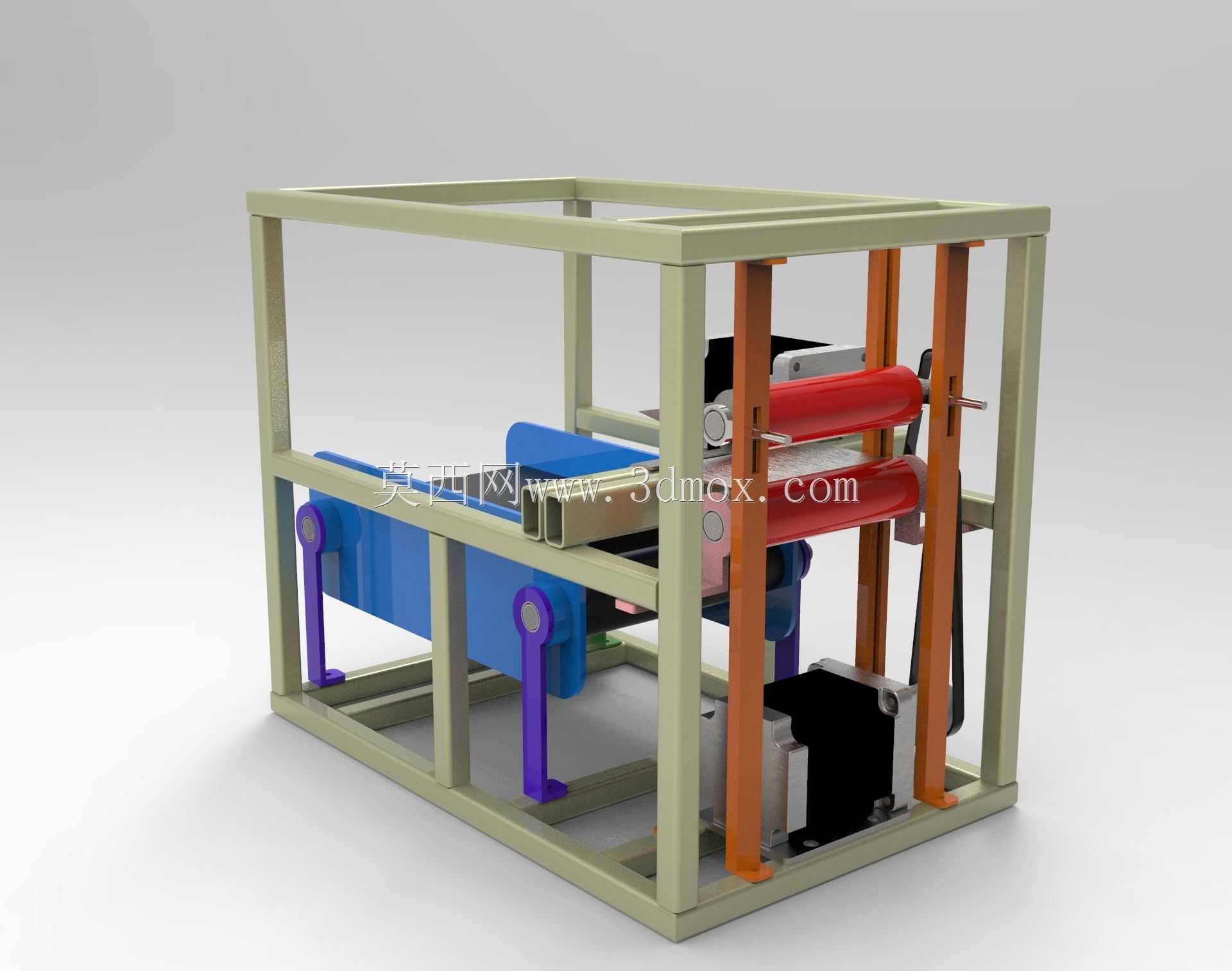

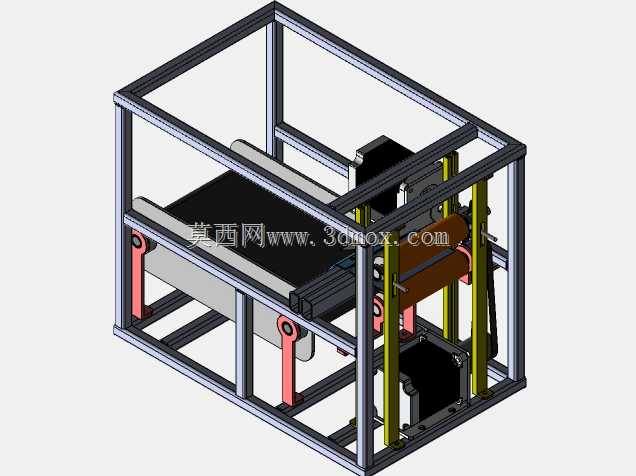

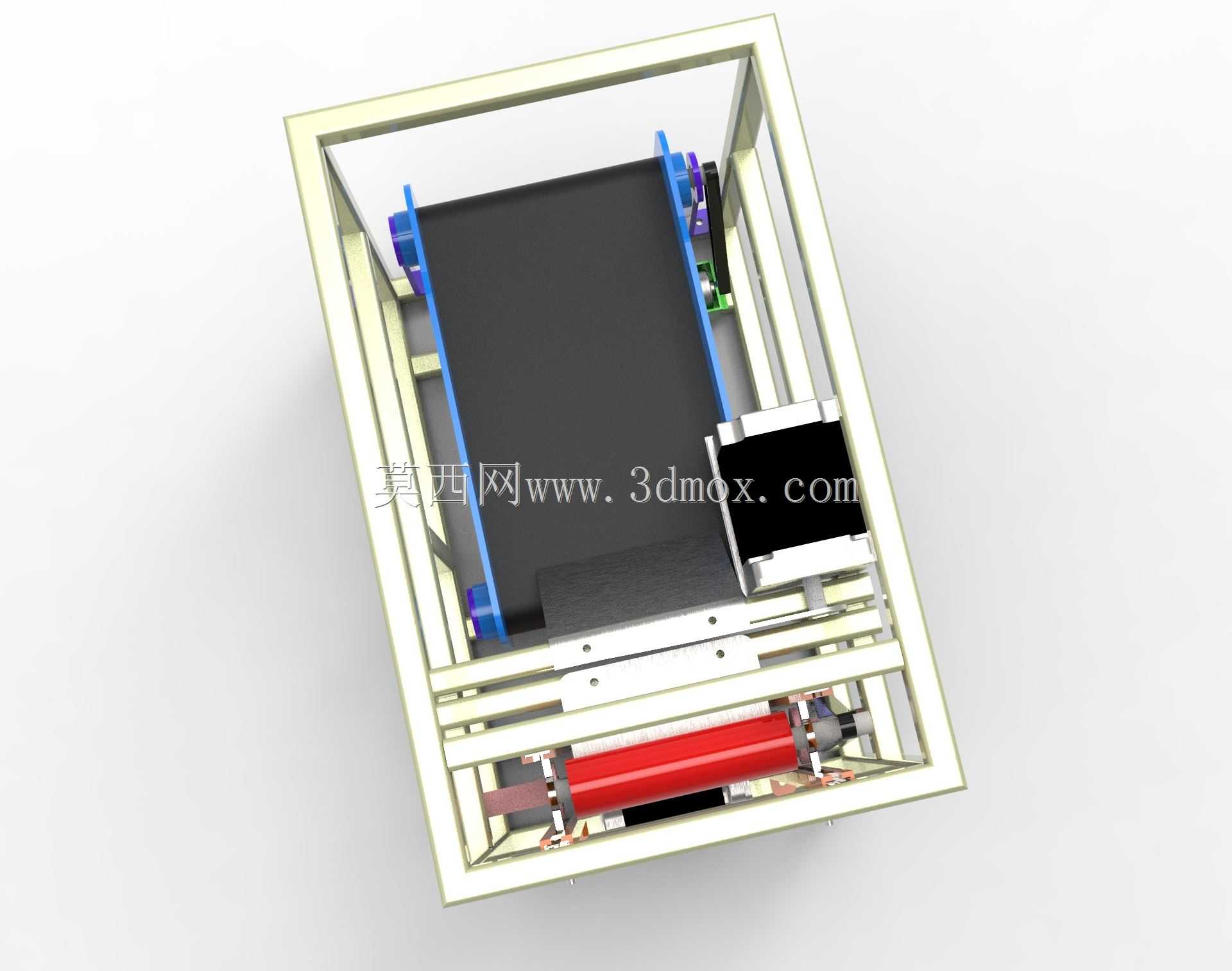

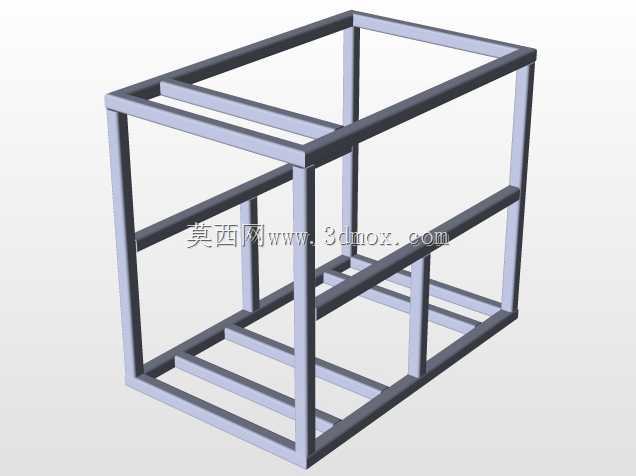

这款小型切割设备主要面向小批量五金件加工、小型型材裁切、教学实训加工等场景，可适配薄金属片、小型塑料型材、复合板材等多种材质的定长裁切作业，能够满足小型加工工坊、职业院校实训车间、产品打样工作室的日常裁切需求，相比大型工业切割设备占地更小、部署灵活，无需复杂的地基安装即可投入使用。设备整体采用方管焊接拼装的框架式结构作为承载主体，框架上下层做了分区布局设计，上层预留裁切执行组件与工件输送的安装空间，下层用于布置驱动元件、电控组件与配重结构，整体结构重心落在框架底部区域，运行时可有效降低振动幅度，提升裁切作业的稳定性。设备中部设置了平行排布的双辊输送结构，红色辊体作为工件承托与进给的导向部件，蓝色部件为工件侧向定位与压紧结构，紫色支撑件用于固定输送组件的安装高度，可根据待裁切工件的厚度调整辊组间距，适配不同规格尺寸的工件进给需求，橙色竖向立柱作为裁切执行组件的安装导轨，可搭载旋转切刀、激光切头或者冲压裁切模组，根据实际加工需求更换不同的执行端即可完成不同工艺的裁切作业。设备整体外形控制在紧凑型尺寸范围内，框架长宽尺寸适配常规工作台面摆放需求，安装时仅需预留框架周边三百毫米的操作与维护空间即可，无需额外搭建大型配套基座，框架底部预留了脚轮安装孔位与固定地脚的安装位点，既可以通过脚轮实现车间内的灵活转场，也可以通过固定地脚锁定安装位置，满足固定工位的长期作业需求。设计过程中优先考虑了组件的模块化拆分，框架、输送辊组、立柱安装位、下层驱动仓均采用独立装配结构，后期维护时可单独拆卸对应部件，无需整体拆解设备，输送辊组的安装座预留了调节长孔，可根据裁切精度需求微调辊组的平行度，降低工件进给过程中的偏移量，提升裁切尺寸的一致性，下层驱动仓预留了足够的布线与元件安装空间，可根据自动化升级需求加装进给驱动电机、位置传感器、计数模组等配件，拓展设备的自动定长裁切、批量计数等功能。
