高精度接触式数控加工测量探头

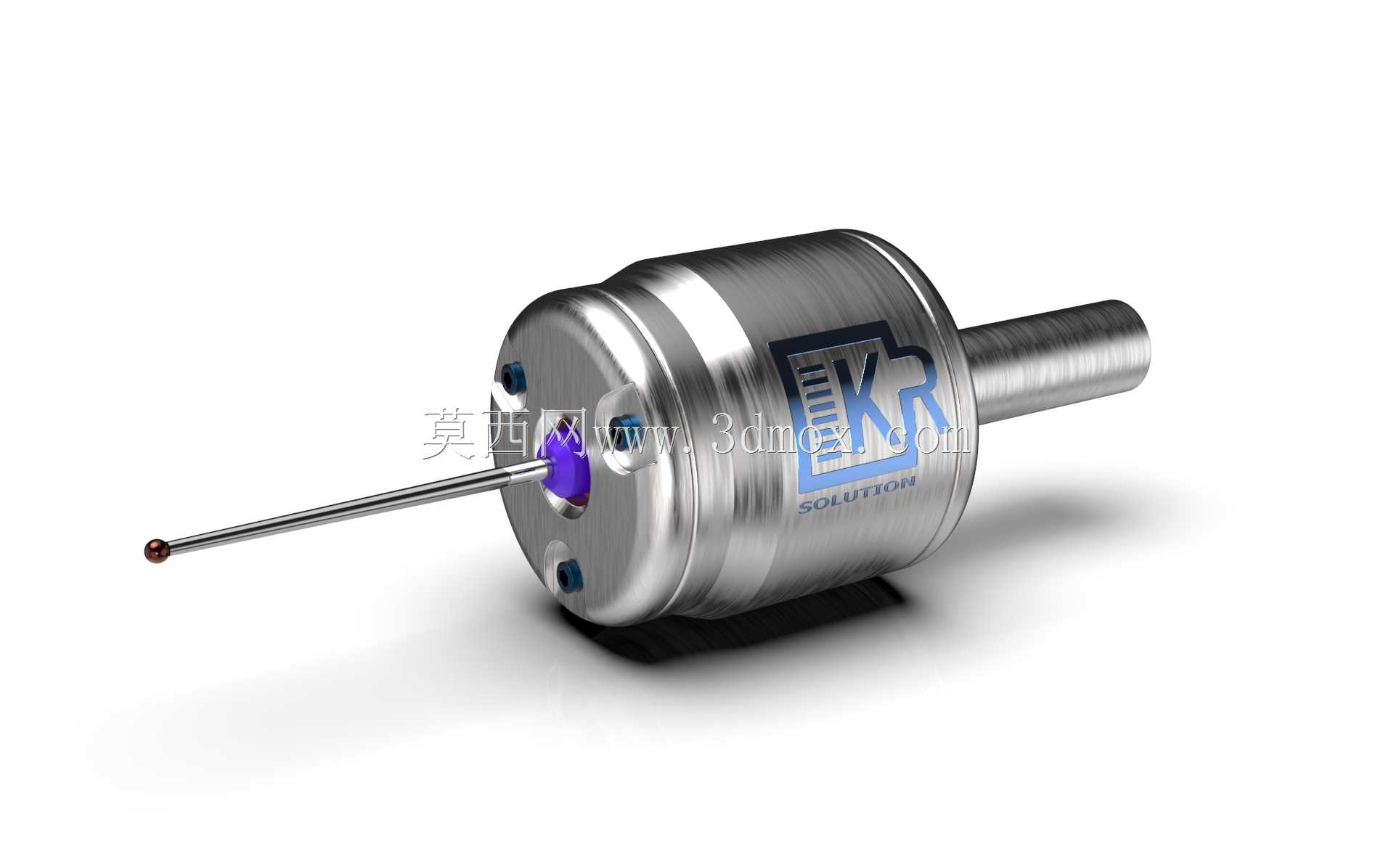

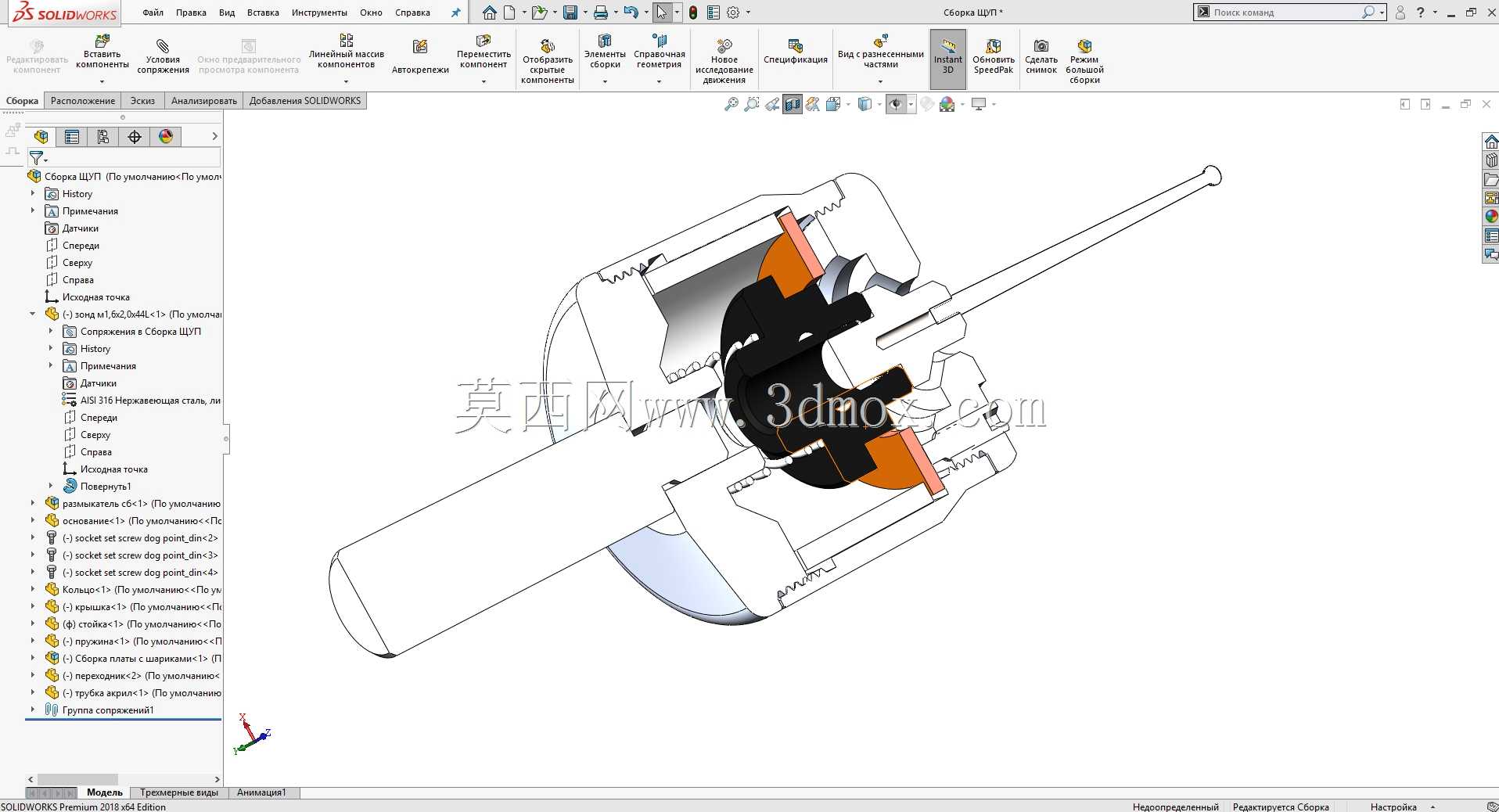

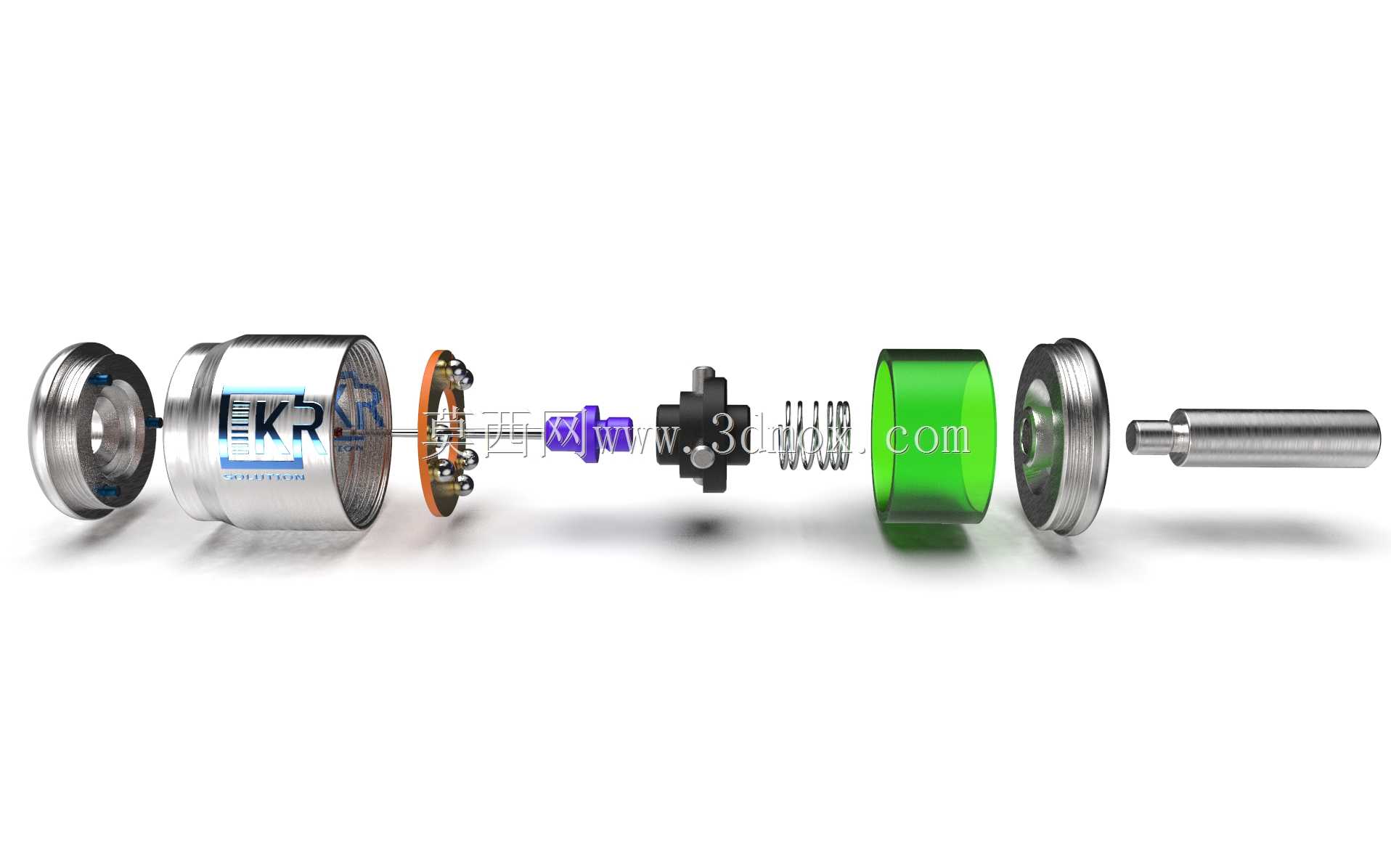

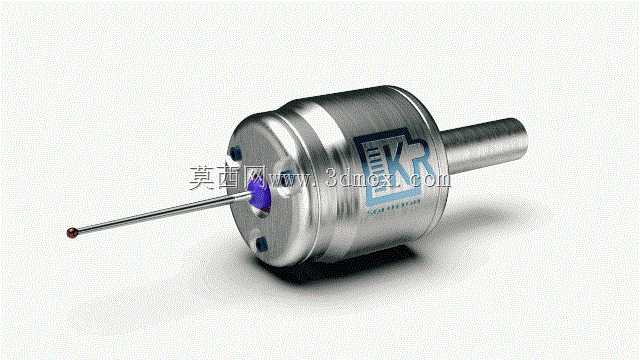

这款接触式数控探头是数控加工环节中实现工件自动测量、精度校准的核心功能部件，主要应用于各类数控铣床、加工中心、数控车床的加工过程检测场景，能够在工件装夹完成后自动完成基准找正、工件坐标系设定、加工余量检测、关键尺寸在机测量等工作，有效减少人工找正的辅助工时，避免人工装夹偏差带来的加工报废问题，大幅提升复杂零件加工的一致性与加工效率。从实际应用场景来看，该探头既可以在批量零件加工前完成首件的在机尺寸核验，无需将工件拆下移至三坐标测量室检测，缩短首件确认周期，也能在精密模具加工过程中实时监测电极、型腔的加工余量，及时补偿刀具磨损带来的尺寸偏差，保障模具配合精度。在功能特性设计上，这款探头采用触发式测量原理，测针接触工件表面时可瞬间触发信号传输至数控系统，实现微米级的位置信号反馈，测针端部采用硬质合金红宝石测球，具备优异的耐磨性能与刚性，可应对钢件、铝合金、铜合金、工程塑料等不同材质工件的测量需求，长期使用也能维持稳定的测量精度。探头主体采用不锈钢一体化密封壳体设计，可抵御加工过程中的切削液飞溅、切屑冲击，适配加工车间复杂的工况环境，内部采用抗干扰信号传输结构，可避免机床运行时的电磁干扰影响测量信号稳定性。从设计思路来看，这款探头整体采用紧凑的圆柱形主体结构，尾部的安装柄采用标准刀柄接口尺寸，可直接适配市面上主流的数控主轴锥孔规格，无需额外制作过渡连接结构，安装时可像普通刀具一样装入主轴刀库，通过自动换刀程序即可完成探头与加工刀具的切换，无需人工手动拆装。探头的外形尺寸充分考虑了机床内部的运动干涉边界，主体直径控制在常规刀具直径范围内，测杆长度经过优化设计，既保证足够的测量深度，可深入工件型腔、深孔位置完成内尺寸测量，也避免测杆过长带来的刚性不足、测量触发偏差问题。安装时仅需将尾部安装柄装入主轴后完成初始信号校准，即可投入使用，日常使用中可根据测量需求更换不同长度、不同测球直径的测针，适配不同结构工件的测量需求，测针更换后仅需完成简单的测头半径校准即可恢复测量精度，维护操作十分便捷。在实际加工使用中，该探头可配合机床的测量循环程序，自动完成工件边缘位置、孔位中心、凸台尺寸、平面度等参数的测量，将测量数据直接反馈给数控系统自动修正工件坐标系偏移，无需人工输入补偿参数，进一步降低人工操作带来的误差，尤其适合多品种小批量的精密零件加工场景，能够有效压缩加工准备时间，提升设备的有效加工时长。
