插销式简易锁紧固定装置结构设计

这款插销式简易锁紧机构，是民用及工业场景中应用十分广泛的机械式锁止部件，常见于各类设备检修门、工业柜体侧板、小型仓储箱门、户外设施防护门以及民用门窗的辅助锁止场景，核心作用是通过插销的横向位移实现两个相对部件的位置固定，避免门体、盖板在非开启状态下出现意外移位、松脱的问题，相比卡扣式、磁吸式锁止结构，它的锁止可靠性更强，不受环境温湿度、电磁干扰影响，在户外、车间多粉尘、多振动的工况下也能保持稳定的锁止效果。

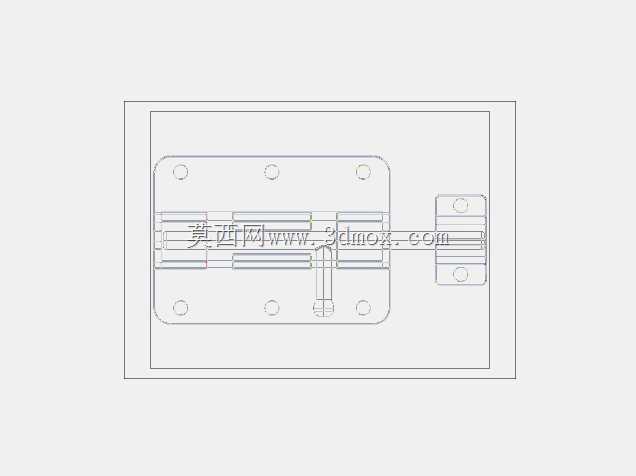

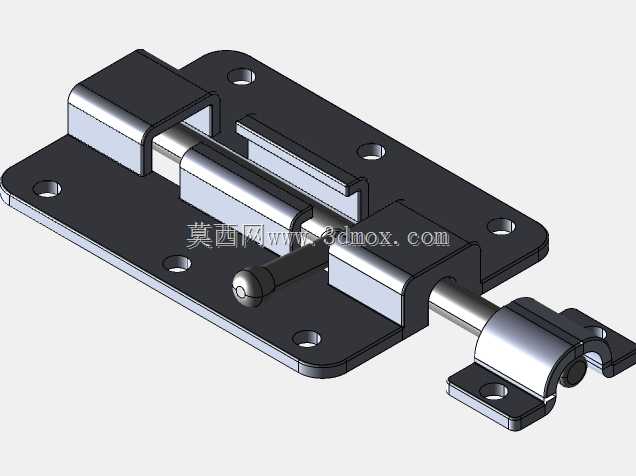

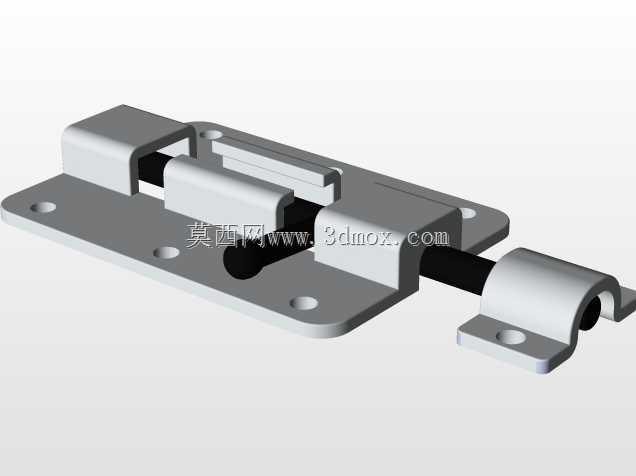

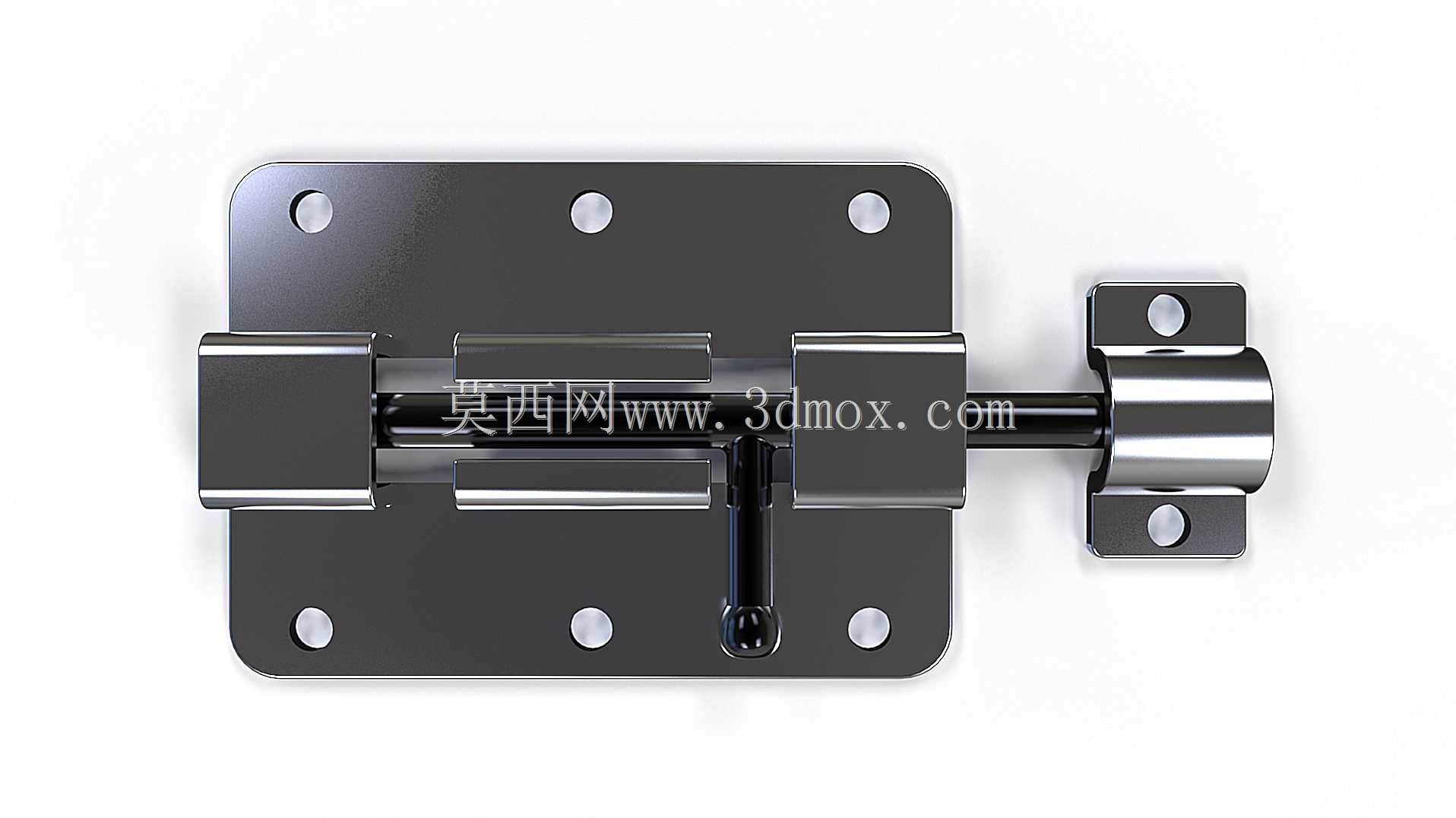

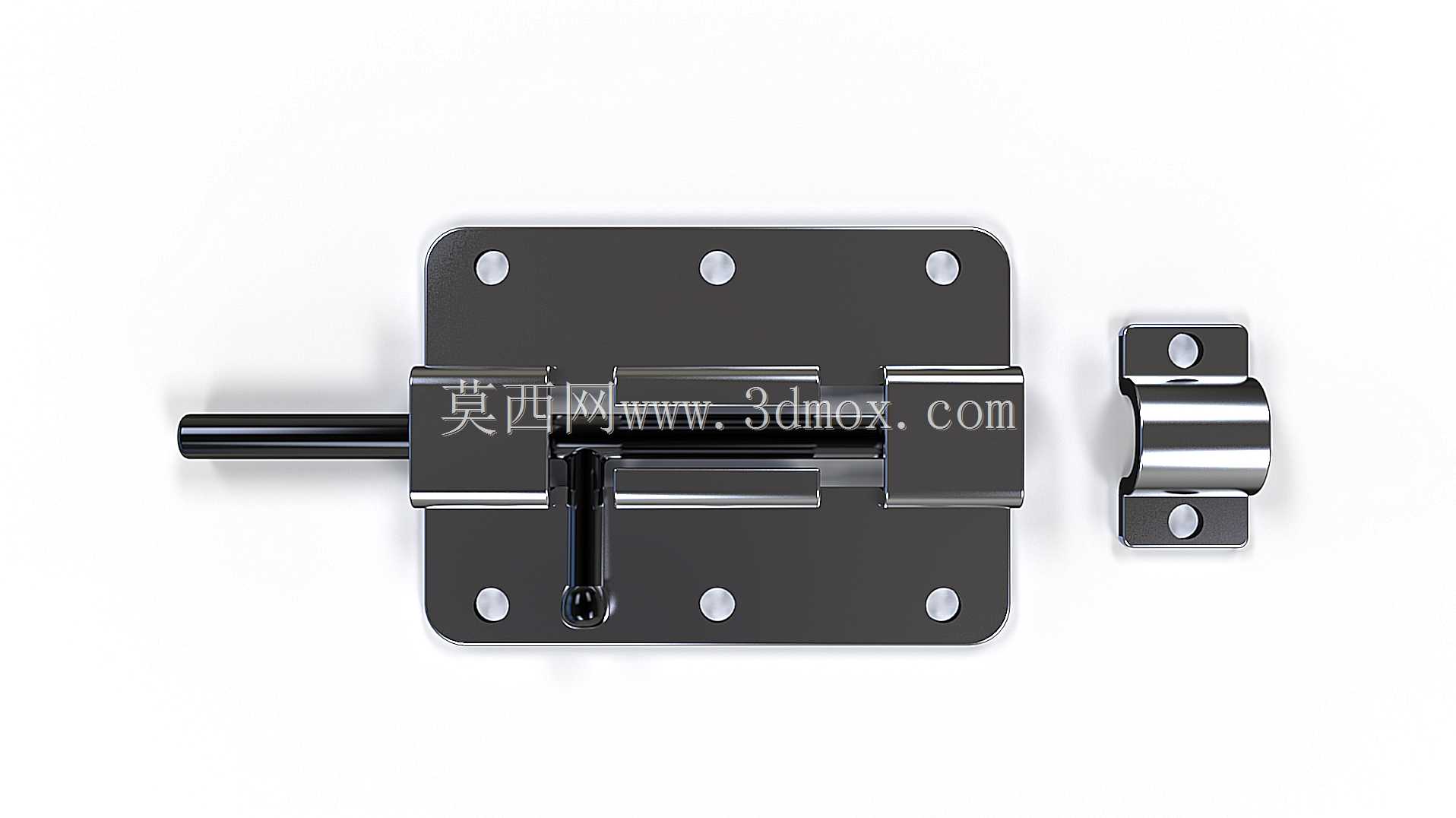

从功能特性来看，该机构采用纯机械结构设计，无复杂弹性元件或电子部件，整体由安装底座、滑动插销、锁止拨钮、配套扣座四个核心部分组成，安装底座上预留了六个均匀分布的沉头安装孔，可通过螺栓直接固定在需要锁止的活动部件侧方，配套扣座对应安装在固定框架上，当插销横向推入扣座的卡槽内时，即可完成活动部件与固定框架的位置锁止，拨下锁止拨钮后可限制插销的轴向滑动，避免受振动影响出现插销自行滑脱的问题，解锁时只需抬起拨钮，横向拉动插销脱离扣座即可完成开启，操作逻辑简单，无需额外工具即可完成手动操作，日常维护仅需定期在滑动接触面涂抹少量润滑脂即可长期使用，故障率极低。

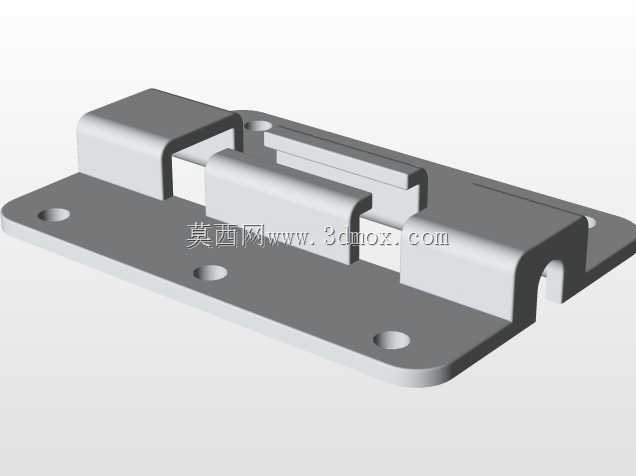

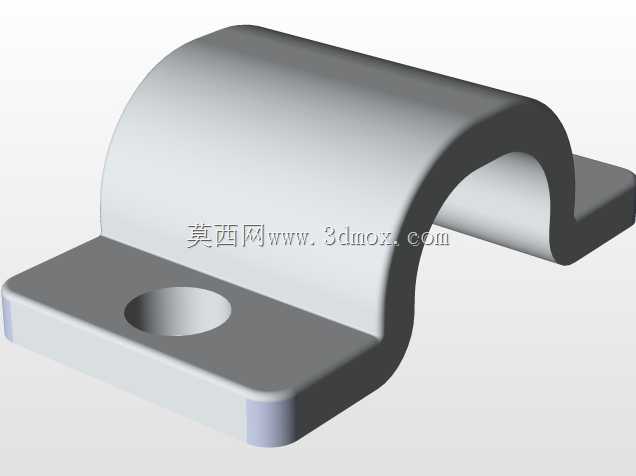

在设计思路上，这款锁紧机构优先考虑了安装适配性与操作便利性，安装底座采用方形平板结构，边缘做了圆角钝化处理，避免安装使用过程中划伤操作人员，插销采用圆柱光杆设计，滑动过程中与底座上的导向套配合，导向间隙控制在合理范围内，既保证滑动顺畅无卡滞，又避免间隙过大导致插销出现径向晃动，扣座采用半包式卡槽结构，插销推入后可承受径向的拉扯力，不会因为门体受外力拉扯出现插销变形脱出的问题。从安装边界来看，底座整体长宽尺寸适配常规30-50mm厚度的门体安装，安装孔位的孔距符合通用五金配件的安装标准，可直接替换同规格的传统明装插销，不需要额外对安装面进行打孔改造，插销的有效锁止行程满足常规门体的间隙适配需求，即使门体与框架之间存在少量安装误差，也能保证插销顺利推入扣座完成锁止，整体外露的金属表面做了防锈镀层处理，在潮湿环境下使用也不易出现锈蚀问题，适配室内外多场景的使用需求。
