铝型材框架小型龙门数控加工设备

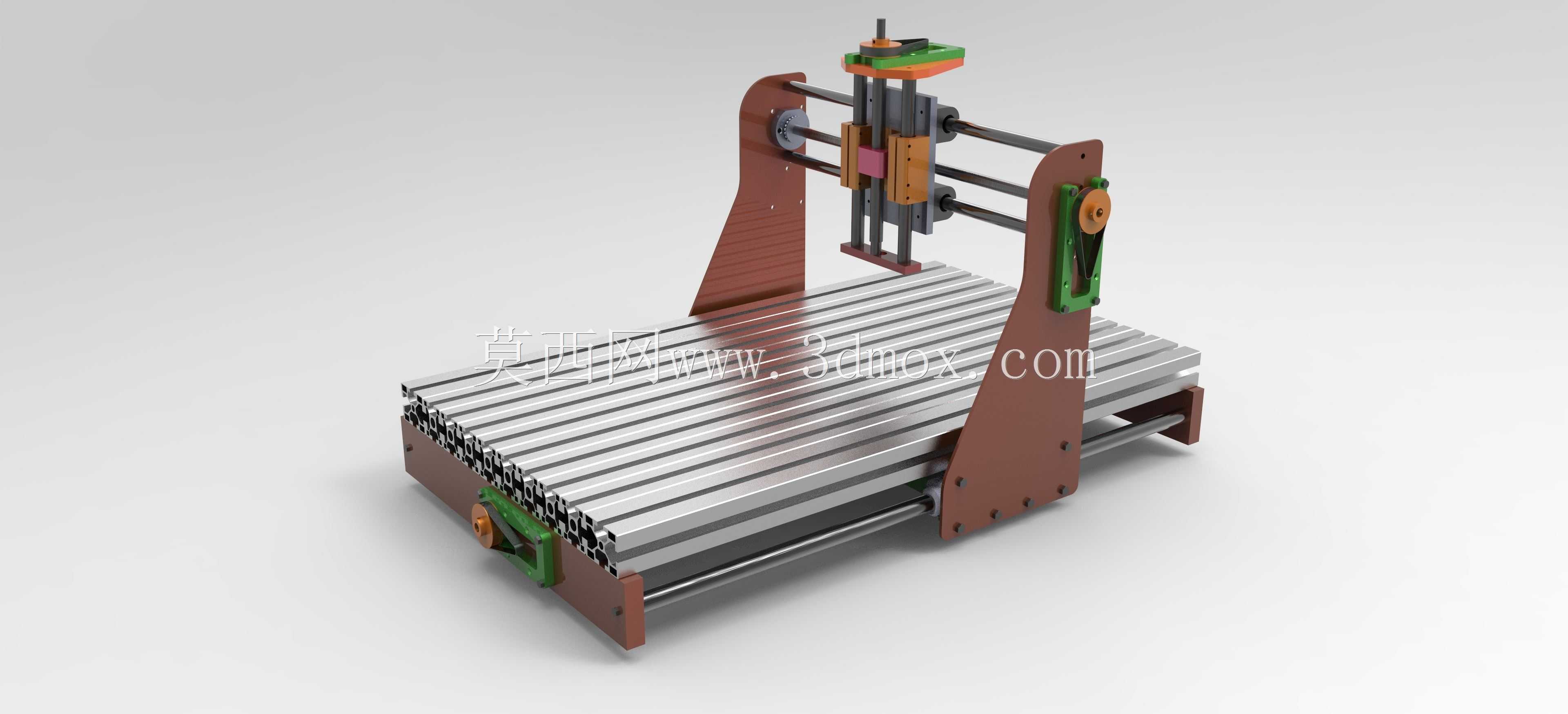

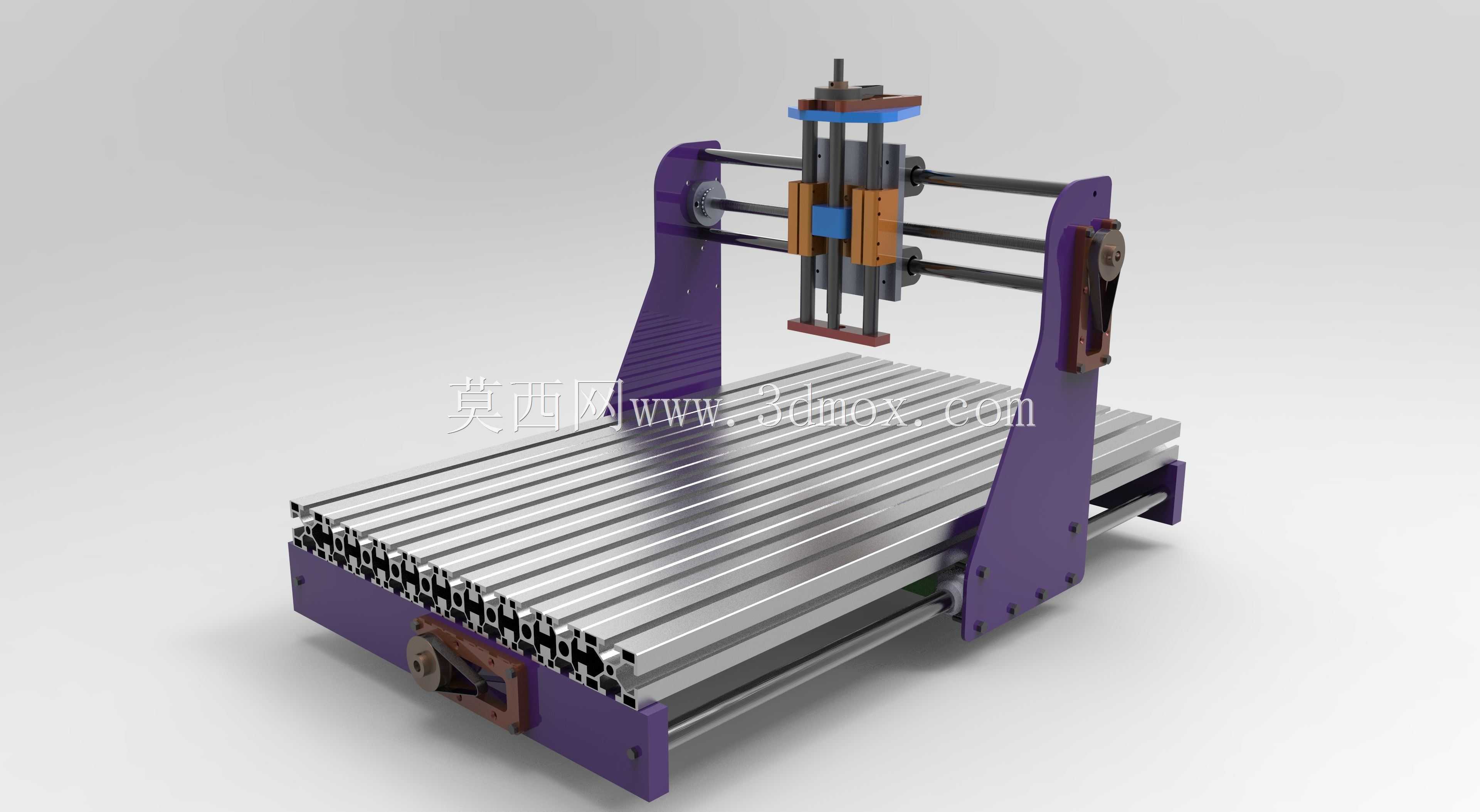

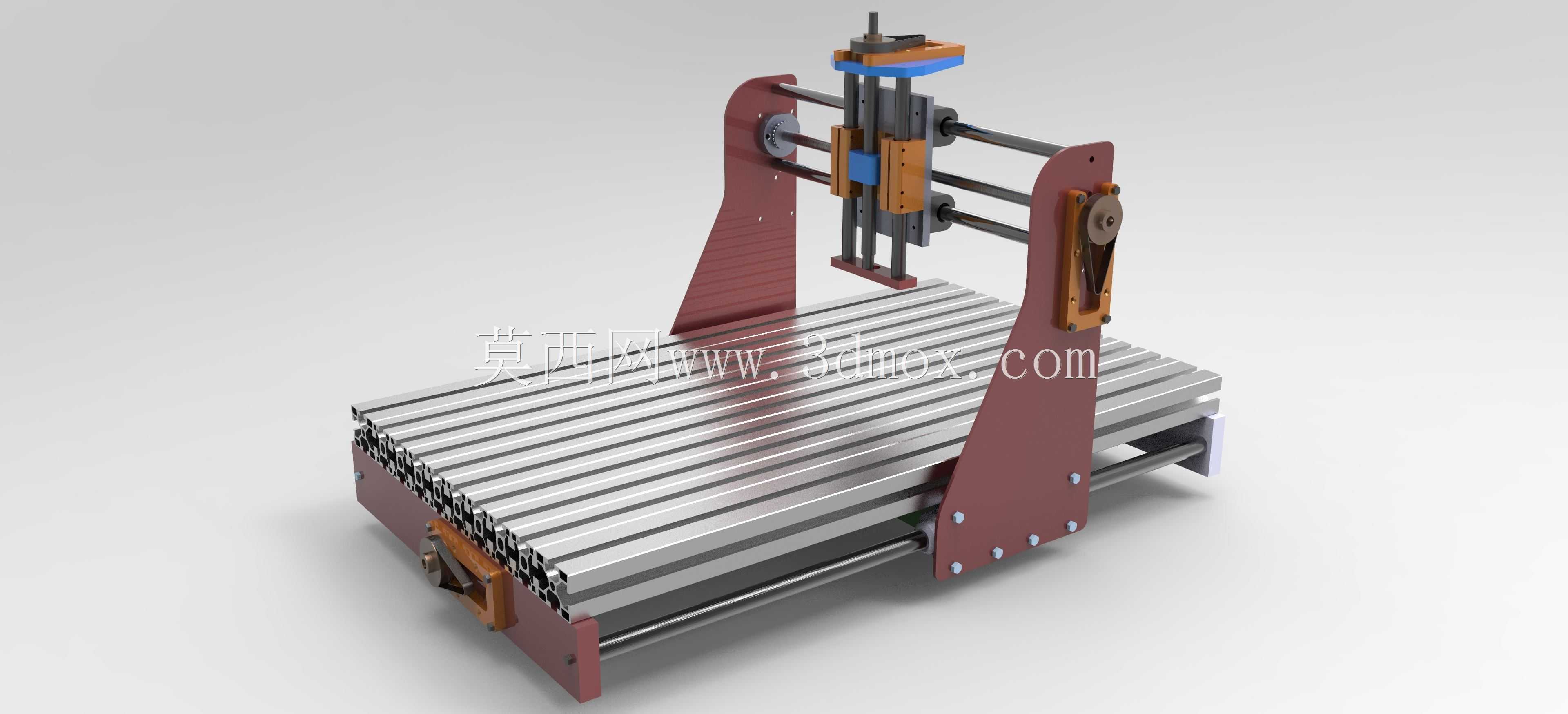

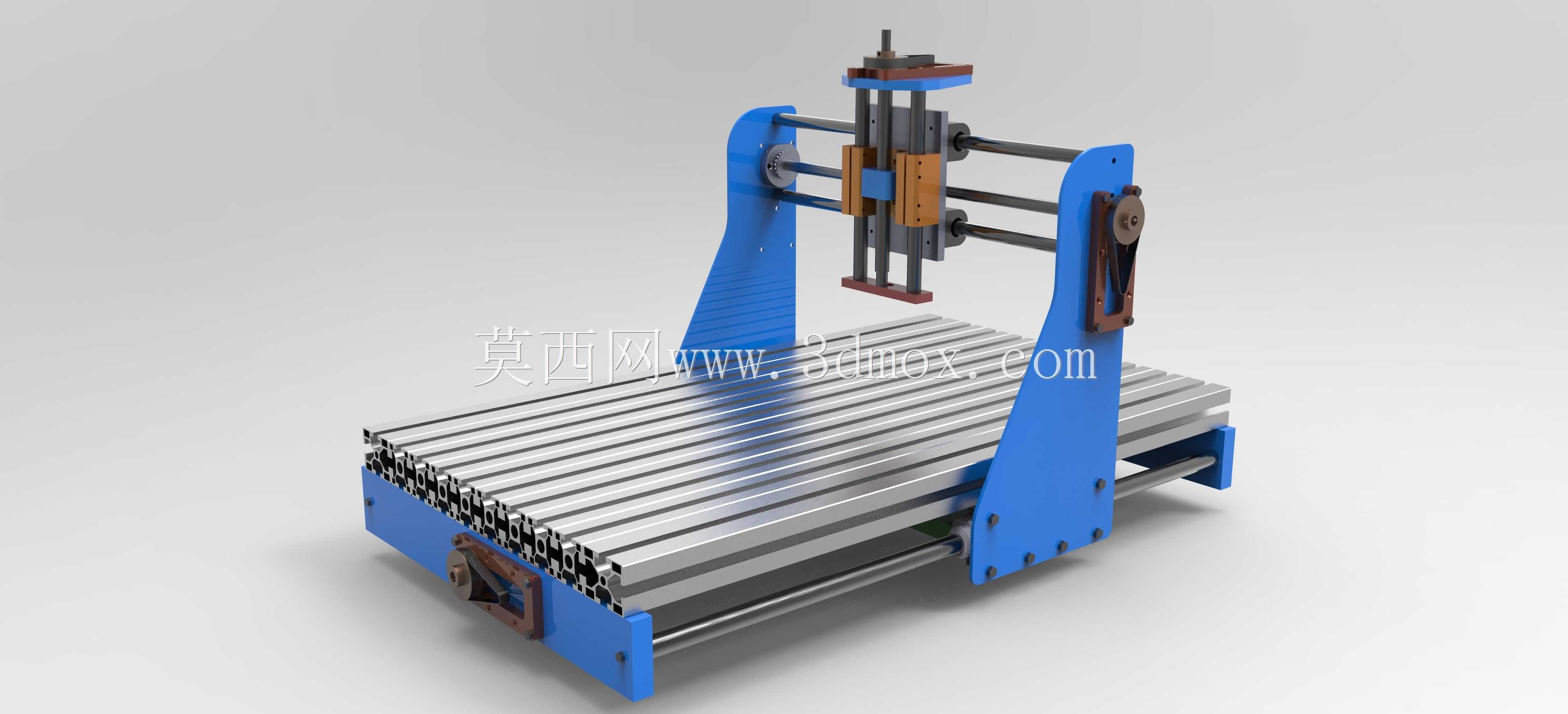

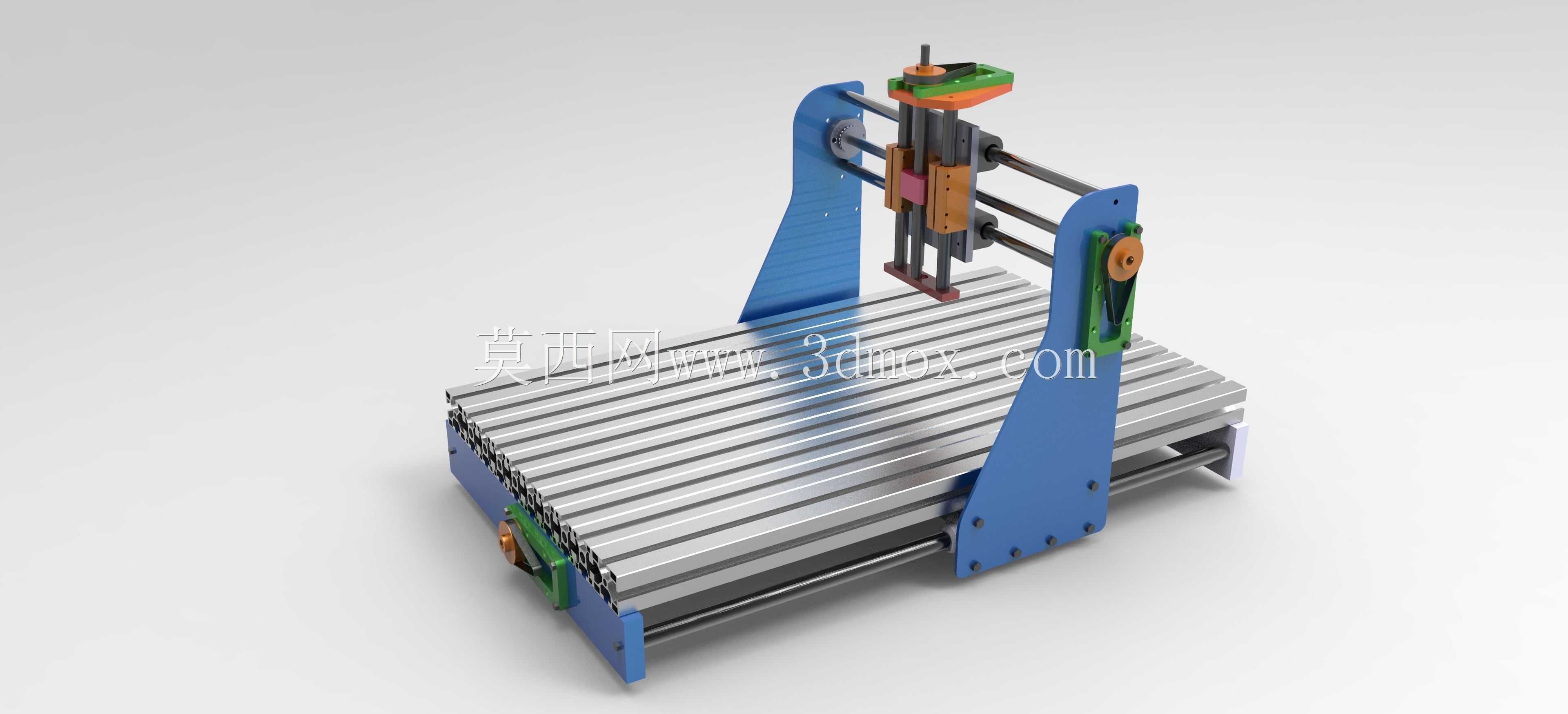

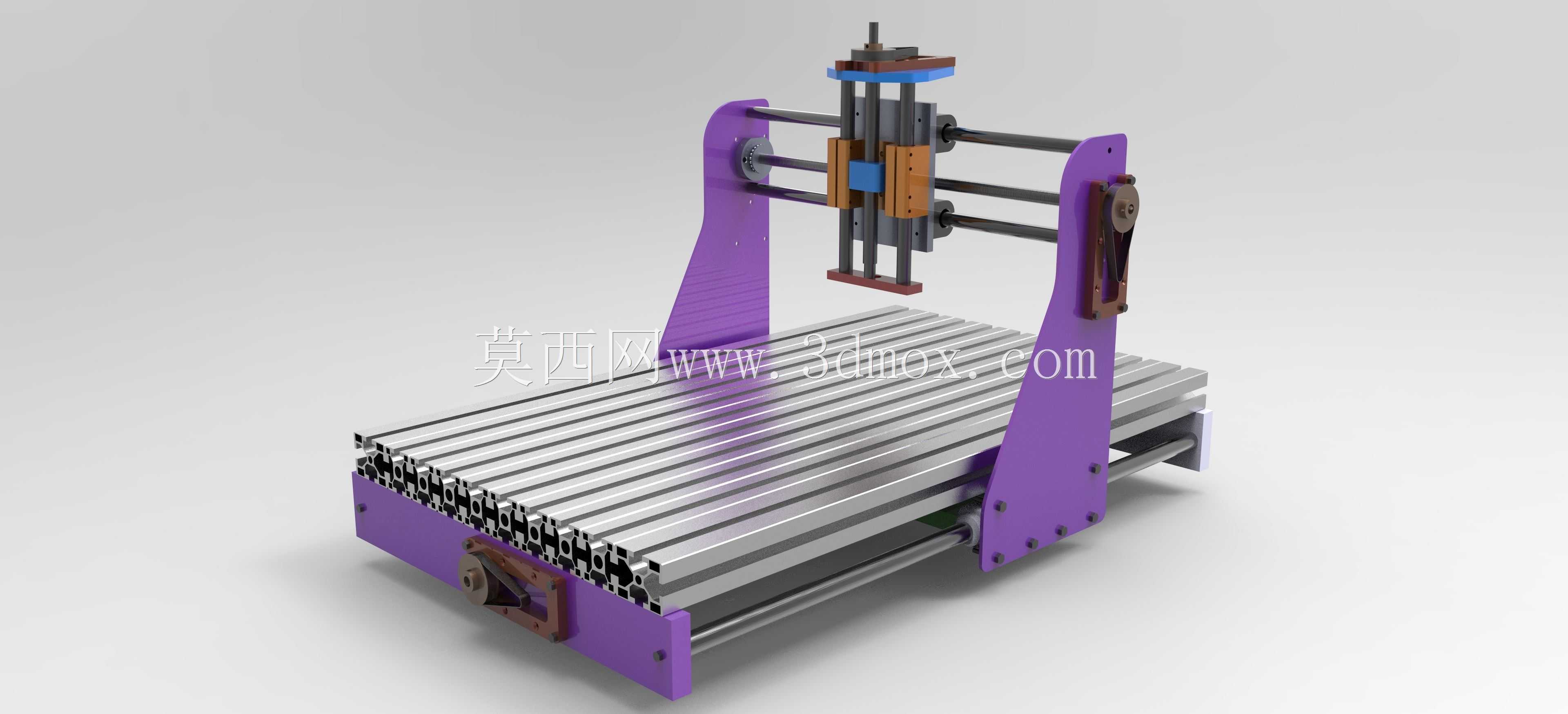

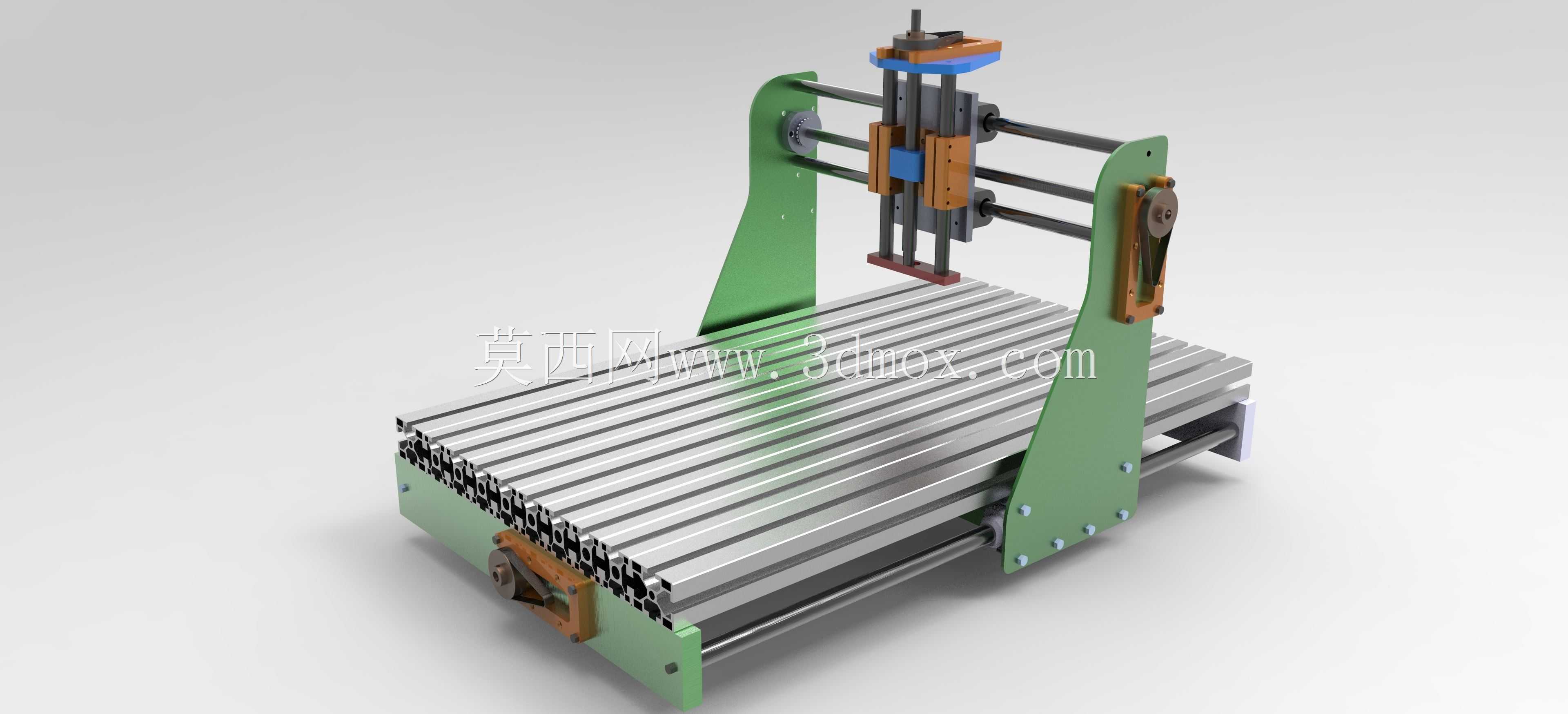

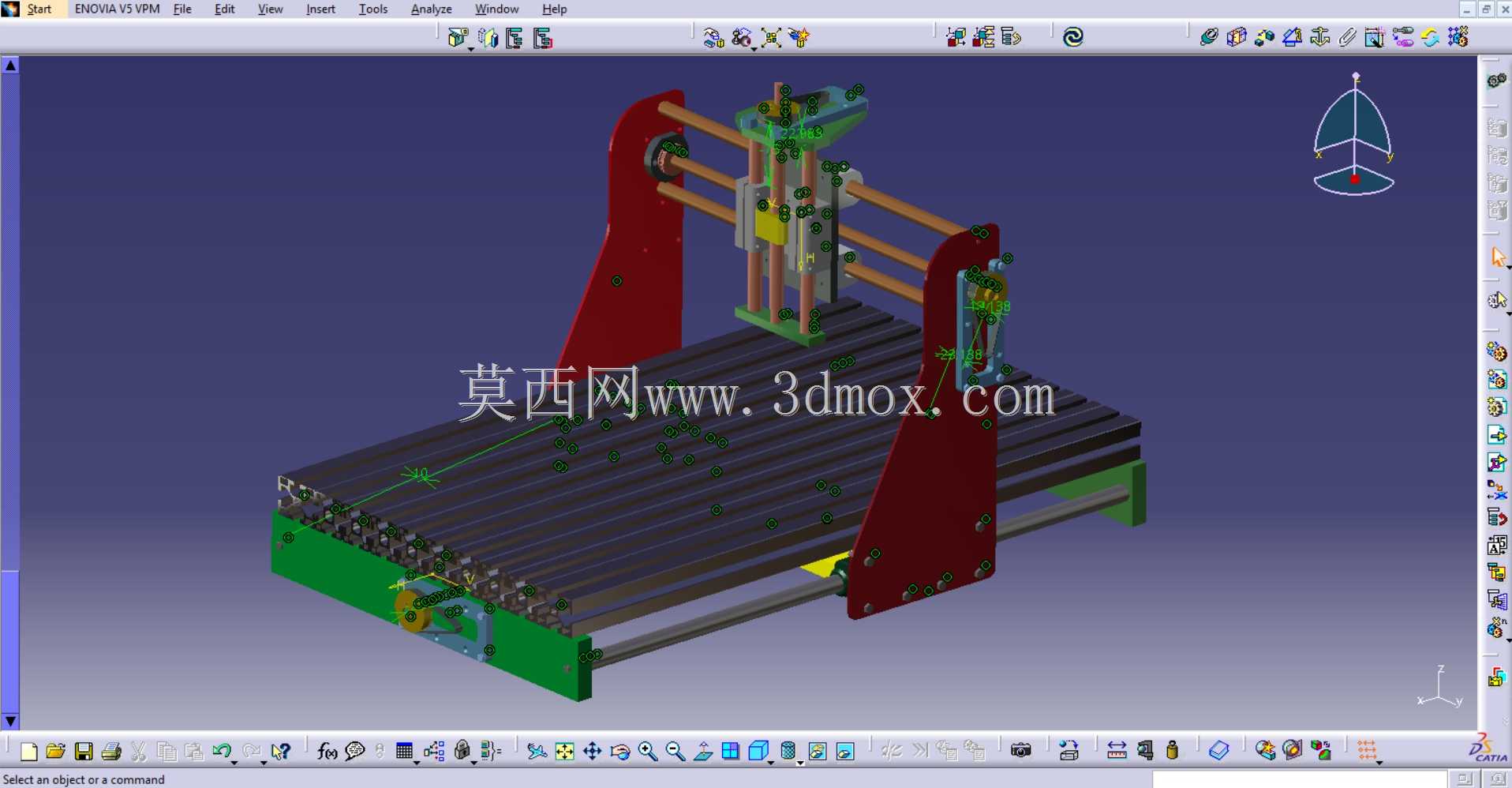

这款小型龙门式数控加工设备，主要面向小型加工工坊、个人创客工作室、职业院校实训教学场景设计，可完成软金属、亚克力、PCB板、实木薄片等多种材质的平面铣削、钻孔、轮廓雕刻、浅槽加工等作业，适配小批量定制零件加工、创意手板制作、教学实操演示等多元需求，相比大型工业机床占地更小、部署灵活，对安装场地的承重、空间要求更低，无需专门做重型设备地基处理，普通平整的硬质工作台面即可完成安装固定。设备整体采用龙门式动梁结构设计，两侧立式支撑座搭载横向传动光轴，主轴安装座可沿横向光轴做水平移动，配合纵向移动的型材工作台面，可覆盖完整的矩形加工区域，Z轴方向主轴组件可做垂直进给运动，三轴配合可实现平面内复杂轨迹的走刀加工，主轴夹持端适配常规直径的铣刀、钻头、雕刻刀等加工刀具，可根据加工材质的不同更换对应刀具，满足不同工序的加工需求。设备底座与工作台主体采用工业铝型材拼接搭建，铝型材本身自带的标准T型槽可方便安装夹具、定位块、工件压板等辅具，无需额外在台面上打孔攻丝，调整装夹位置时只需滑动T型槽内的螺母即可快速固定，适配不同尺寸规格的工件装夹需求，同时铝型材的自重较轻但结构强度足够，可在保证机架刚性的前提下降低设备整体重量，方便设备的移位与调整。两侧紫色立式支撑座采用板材折弯成型后做表面喷涂处理，既承担横向光轴的支撑固定作用，也可对内部传动组件起到防护效果，避免加工过程中产生的切屑、粉尘落入传动部件造成磨损卡顿，横向光轴搭配线性轴承做运动导向，可保证主轴移动过程中的直线度，减少运动过程中的晃动偏差，提升加工过程中的走刀精度。设备的传动部分采用同步带轮搭配同步带的传动方案，传动过程中无背隙、运行噪音低，可适配高速走刀的雕刻加工需求，同时同步带传动具备一定的缓冲减震能力，可降低主轴加工时产生的振动向机架传递，提升加工表面的光洁度。设备的安装边界预留了电控元件、驱动电机的安装位，使用者可根据自身需求选配对应的步进电机或伺服电机、运动控制板卡、驱动模块等电控组件，完成设备的电控系统搭建，工作台下方预留的型材空间可方便布置走线槽、冷却管路、废屑收集托盘等附属配件，无需额外对机架做打孔改装。整体结构采用模块化设计思路，各个部件之间均采用标准紧固件连接，拆装维护方便，当某一部件出现磨损或需要升级时，可单独拆卸更换对应部件，无需对整体机架做拆解，降低后期的维护成本与升级难度，适合小型加工场景下的灵活使用需求。
