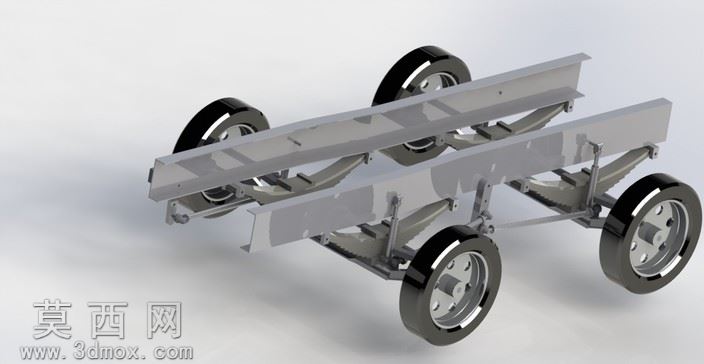

八乘四自卸车双转向联动机构设计

本作品为8×4自卸车配套的双转向联动机构三维建模成果，建模过程中严格遵循多轴重载车辆转向系统的工程设计规范，先完成整体布局的参数化草绘，明确前后两组转向轮的轴距、轮距基准，再逐一对纵梁、转向摇臂、联动拉杆、转向节支架、板簧连接座等零部件进行独立建模。建模阶段对每一处铰接点位都做了同轴度约束校验，确保各部件装配后无运动干涉，平行四边形联动结构的杆长比例经过反复参数调整，匹配8×4车型的转向阿克曼角特性，保证车辆转向时前后两组转向轮的转角差符合行驶要求，减少轮胎异常磨损。材质渲染阶段，为车架纵梁赋予哑光灰色金属钢材材质，还原高强度合金钢的表面质感，为车轮轮毂赋予抛光镀铬金属材质，轮胎赋予带细微胎纹纹理的黑色橡胶材质，铰接销轴部位做了金属光泽的细节处理，整体渲染效果清晰展现机构的装配层级与结构关系。设计思路围绕多轴重载自卸车的转向可靠性展开，采用平行四边形联动原理实现前后转向桥的动作同步，相比单桥转向结构大幅减小多轴车辆的转弯半径，提升车辆在狭窄工地、矿区路段的通行灵活性，各连接部位的结构设计预留了足够的安装余量，匹配自卸车常用的钢板弹簧悬架安装点位，可直接适配主流8×4自卸车的底盘布局，结构中所有拉杆的连接端都设计了可调节长度的螺纹结构，方便装配时的间隙调整与后期维护校准，整体建模精度满足后续工程出图、运动仿真、结构受力分析的使用需求，完整还原了双转向联动机构的工作原理与装配逻辑。
